Moduł kompaktowy
DI8 (C) - 8× M8
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Terminator | zintegrowane |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | DI |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

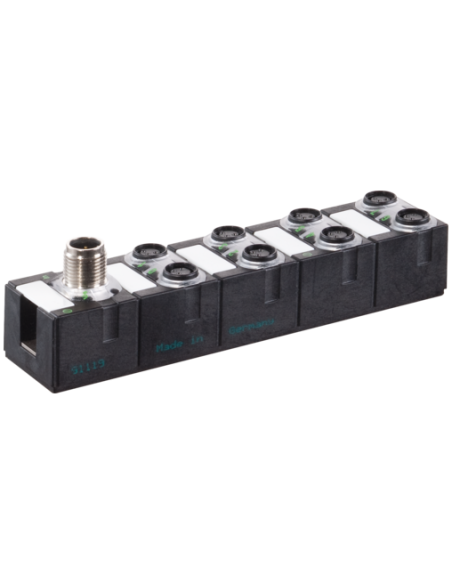

Moduł sieciowy Cube67 I/O DI8 C 8xM8 – Kompaktowe rozwiązanie do automatyki przemysłowej
Moduł sieciowy Cube67 I/O, 8xDI, 8xM8 (kod produktu: 56622) to kompaktowe i niezawodne rozwiązanie przeznaczone do zastosowań w zautomatyzowanych systemach przemysłowych wymagających wysokiego stopnia integracji i wydajności. Dzięki solidnej, całkowicie zalanej obudowie o stopniu ochrony IP67, urządzenie jest odporne na wpływ warunków zewnętrznych oraz uszkodzenia mechaniczne.
Kompaktowa budowa i uniwersalność zastosowania – Cube67 DI8 C 8xM8

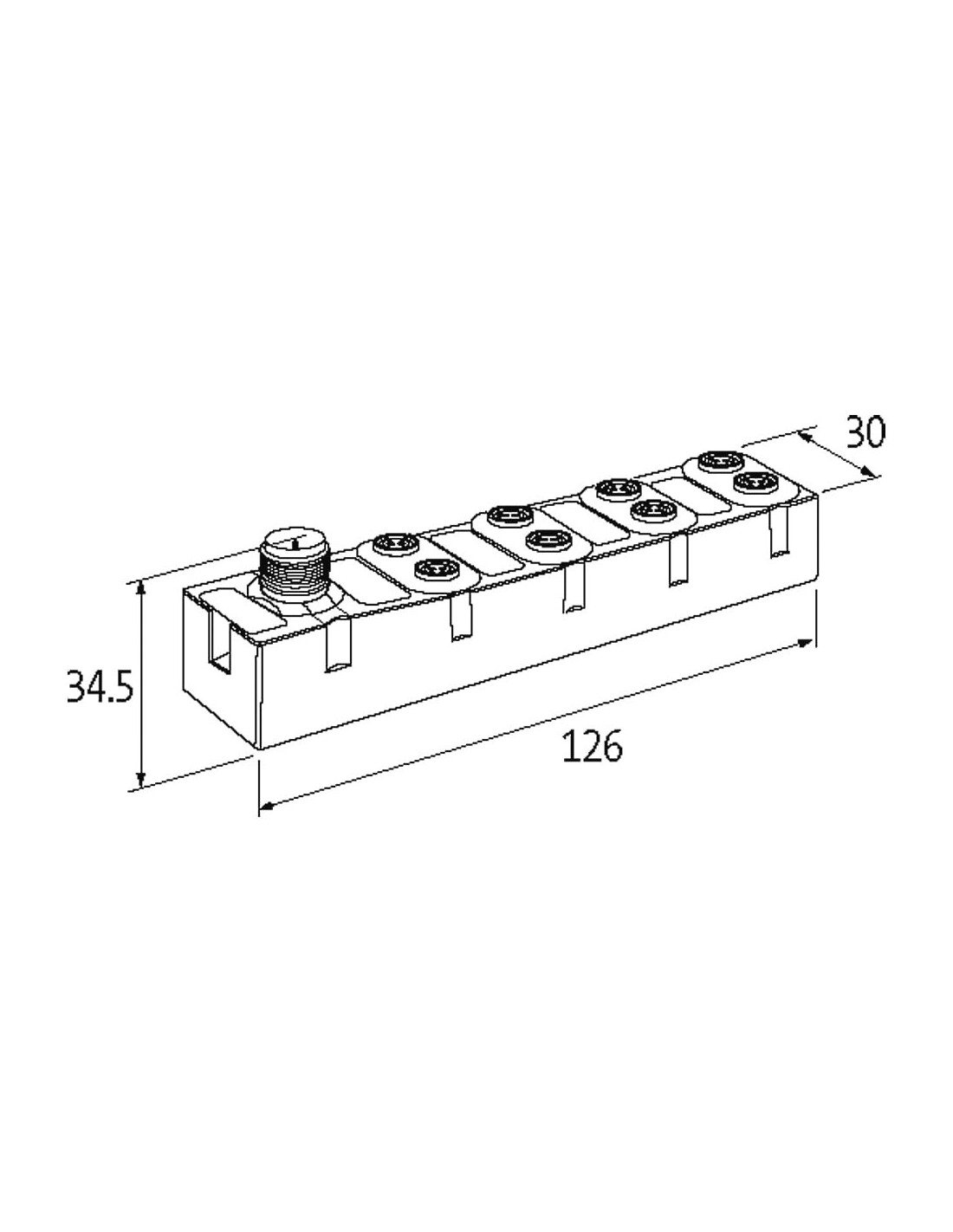

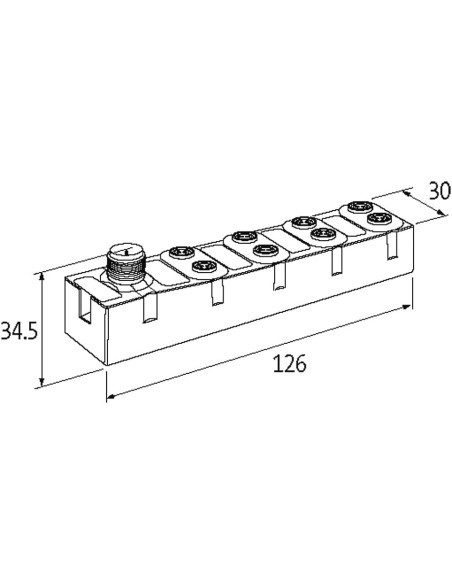

Moduł wyróżnia się niewielkimi wymiarami (126 x 30 x 34,5 mm), co umożliwia jego montaż w ograniczonych przestrzeniach, na przykład w maszynach produkcyjnych lub na liniach technologicznych. Montaż z użyciem 2-otworowego mocowania śrubowego zapewnia szybkie i trwałe zamocowanie nawet w trudnych warunkach przemysłowych.
Zaawansowane możliwości integracji – 8 wejść cyfrowych M8
Osiem wejść cyfrowych (PNP) na złączach M8 (3-pin, kodowanie A, żeńskie) umożliwia podłączenie różnego rodzaju czujników i wyłączników mechanicznych, co znacząco zwiększa elastyczność projektowania układów sterowania.
- Szybki czas odpowiedzi wejść – filtr czasu wejścia wynosi tylko 1 ms.
- Maksymalny prąd wejściowy na jedno wejście: 0,2 A.
- Czytelna sygnalizacja LED – każda linia wyposażona jest w indywidualną diodę LED sygnalizującą stan oraz umożliwiającą diagnostykę.
- Odporność na zwarcia i przeciążenia – zapewnia bezpieczeństwo eksploatacji nawet w trudnych aplikacjach.
Bezpieczeństwo i niezawodność pracy w trudnych warunkach
Obudowa o stopniu ochrony IP67 pozwala na instalację modułu w miejscach narażonych na działanie pyłu, wody czy olejów przemysłowych. Wbudowana diagnostyka umożliwia rozpoznanie niedoboru napięcia, przeciążenia oraz zwarcia zarówno na poziomie całego modułu, jak i poszczególnych kanałów.
Zastosowania modułu sieciowego Cube67 I/O DI8 C 8xM8
Moduł Cube67 DI8 C 8xM8 znajduje szerokie zastosowanie w automatyzacji maszyn, liniach produkcyjnych, systemach transportu wewnętrznego, przemysłowych aplikacjach montażowych oraz w systemach bezpieczeństwa maszyn. Doskonale sprawdza się w miejscach wymagających niezawodnych rozwiązań rozproszonych systemów I/O.
- Integracja z rozproszoną automatyką maszyn i urządzeń.
- Optymalne rozwiązanie dla przemysłowych instalacji o wysokich wymaganiach co do niezawodności i odporności środowiskowej.
- Idealny do modernizacji istniejących linii produkcyjnych oraz budowy nowych aplikacji automatyki.
Podsumowanie kluczowych zalet modułu Cube67 DI8 C 8xM8
- Kompaktowa, szczelna obudowa IP67
- Osiem wejść cyfrowych na złączach M8
- Wysoka odporność na zakłócenia i czynniki środowiskowe
- Zaawansowana diagnostyka przez magistralę oraz LED
- Szybki montaż i integracja z systemem Cube67
Moduł sieciowy Cube67 I/O DI8 C 8xM8 to niezawodny wybór do rozbudowy i modernizacji przemysłowych systemów automatyki, gwarantujący stabilną pracę oraz łatwość serwisowania.
