Moduł rozszerzający
DIO16 - 0.5 A (E) - 8× M12
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

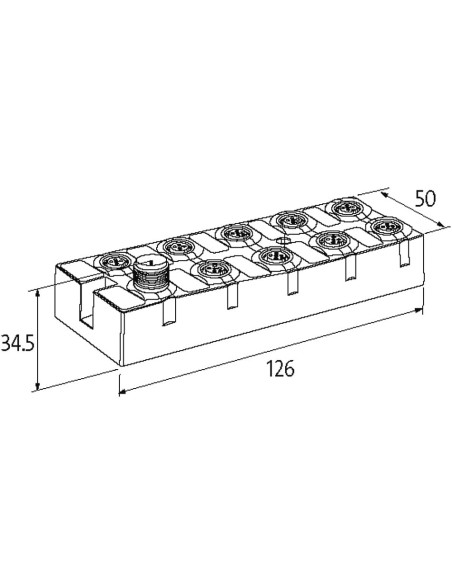

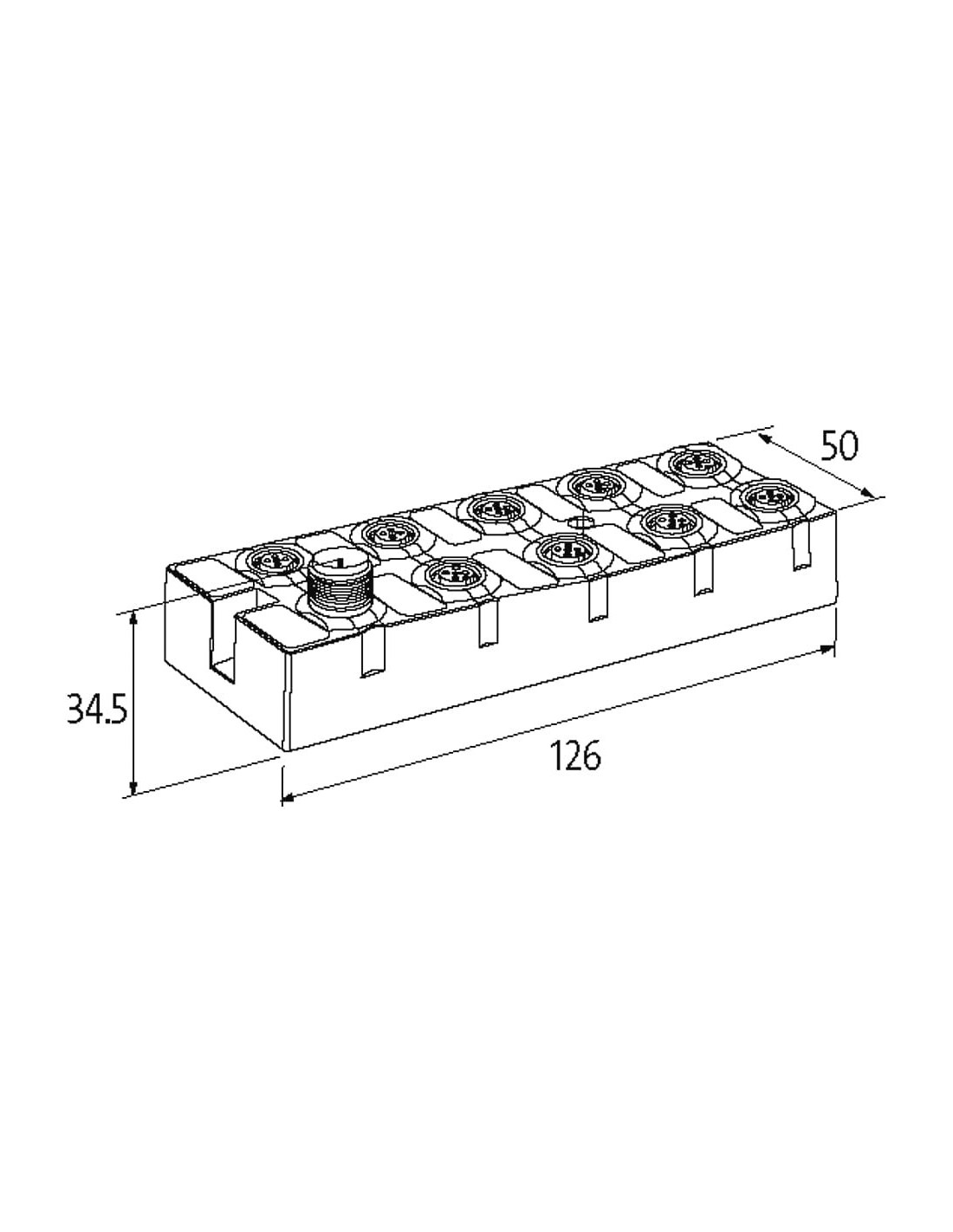

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI / DO 0-7 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

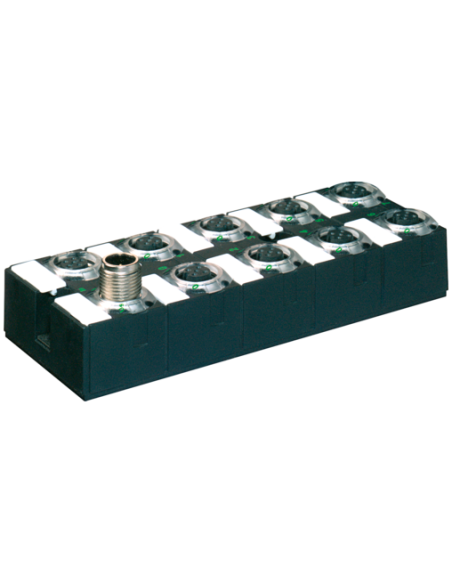

Moduł sieciowy Cube67 I/O DIO16 E 8xM12 56601 – wielofunkcyjny moduł rozproszonych wejść/wyjść
Moduł sieciowy Cube67 I/O DIO16 E 8xM12 to zaawansowane rozwiązanie przeznaczone do realizacji rozproszonych systemów automatyki. Produkt ten charakteryzuje się dużą uniwersalnością, dzięki czemu znajduje zastosowanie zarówno w przemysłowych liniach produkcyjnych, jak i w zaawansowanych aplikacjach maszynowych. Moduł umożliwia obsługę 16 cyfrowych wejść/wyjść w standardzie PNP, a kompaktowa, całkowicie zalana konstrukcja gwarantuje wysoką odporność mechaniczną oraz niezawodność pracy w trudnych warunkach przemysłowych.
Wytrzymała i kompaktowa budowa – kluczowe zalety modułu Cube67
Wysokiej klasy obudowa o stopniu ochrony IP67 zapewnia ochronę przed pyłem, wodą oraz innymi czynnikami zewnętrznymi. Dzięki temu urządzenie doskonale sprawdza się w środowiskach przemysłowych, gdzie wymagana jest niezawodność oraz odporność na uszkodzenia. Wymiary modułu (126 x 50 x 34,5 mm) pozwalają na jego łatwy montaż nawet w miejscach o ograniczonej przestrzeni przy użyciu dwupunktowego mocowania śrubowego.
Funkcjonalność i możliwości wykorzystania modułu DIO16 E 8xM12
Moduły Cube67 I/O pozwalają na obsługę cyfrowych wejść/wyjść (multifunkcyjnych) przez 8 złączy M12, co umożliwia przyłączenie szerokiej gamy czujników oraz urządzeń wykonawczych. Urządzenie jest odporne na zwarcia i przeciążenia – ma wbudowane zabezpieczenia, które gwarantują bezpieczną i bezawaryjną pracę systemu automatyki. Typowe zastosowania to:
- integracja z rozproszonymi systemami sterowania maszynami i liniami produkcyjnymi,
- zastosowanie w instalacjach przemysłowych wymagających wysokiej niezawodności,
- obsługa różnorodnych czujników, przycisków, siłowników i innych urządzeń automatyki,
- budowa elastycznych, modularnych systemów sterowania,
- możliwość rozbudowy istniejących systemów o kolejne moduły.
Korzyści z zastosowania modułu sieciowego Cube67 I/O DIO16 E 8xM12
Główne zalety produktu:
- Szybki i prosty montaż – złącza M12 oraz standardowe mocowanie umożliwiają łatwą integrację z różnymi instalacjami,
- Pełna diagnostyka – wbudowane diody LED oraz funkcje diagnostyczne (na poziomie modułu i kanału) ułatwiają lokalizowanie usterek i monitorowanie stanu pracy,
- Wysoka odporność na warunki środowiskowe – ochrona IP67 pozwala na eksploatację w miejscach narażonych na wilgoć, pył czy wibracje,
- Niezawodna ochrona elektryczna – zabezpieczenia przed zwarciem i przeciążeniem chronią zarówno moduł, jak i podłączone urządzenia.
Najczęstsze obszary zastosowań – automatyka przemysłowa z Cube67
Moduł sieciowy Cube67 I/O DIO16 E 8xM12 to idealny wybór do zastosowań w:
- automatyzacji maszyn i robotów przemysłowych,
- systemach transportu i logistyki,
- zautomatyzowanych liniach produkcyjnych,
- systemach rozproszonych wejść/wyjść w zaawansowanych instalacjach przemysłowych.
Cube67 I/O DIO16 E 8xM12 (kod produktu: 56601) wspiera nowoczesną automatykę przemysłową, oferując połączenie niezawodności, wszechstronności oraz prostoty obsługi w jednym module.
