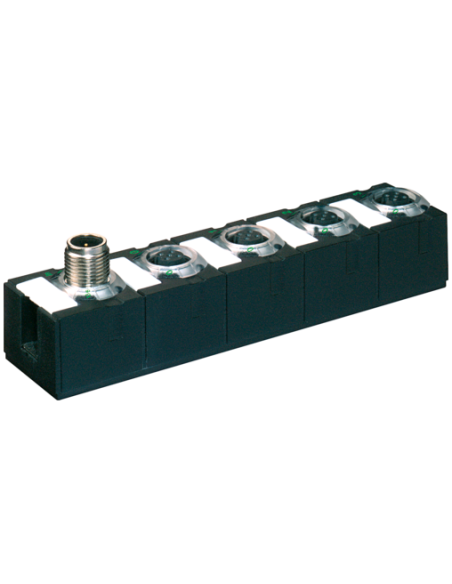

Moduł kompaktowy
AI4 - (C) 4× M12 (TH)
dla termopar
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Kompensacja spoiny odniesienia | w przyłączu M12 |
| Typ czujnika | K, N, J, E, R |
| Czas przetwarzania wejścia analogowego na kanał | 65 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

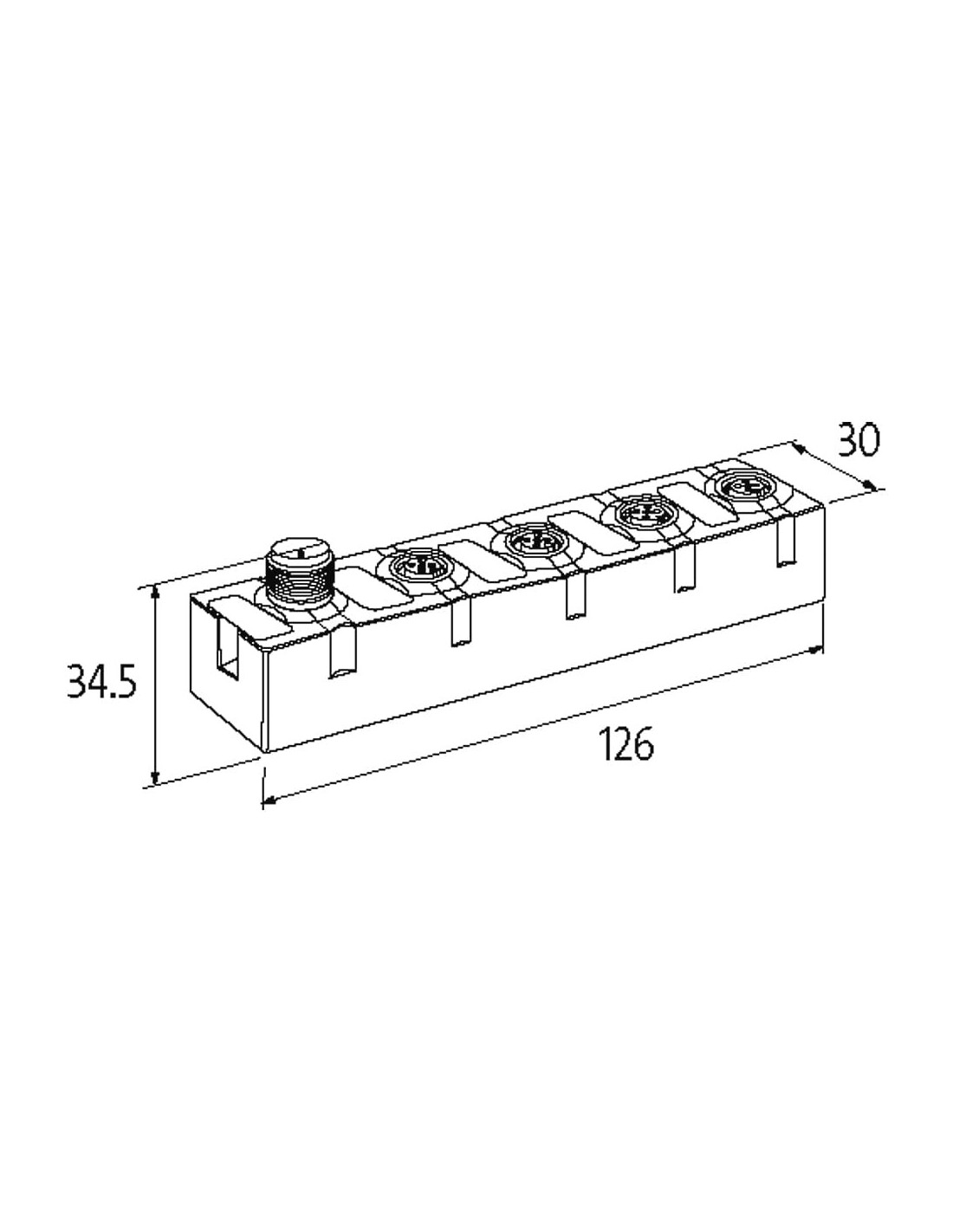

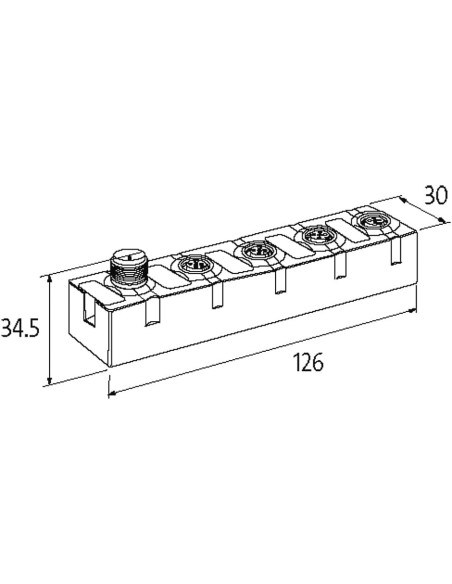

| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | KTY + |
| PIN 2 | TH + |
| PIN 3 | KTY - |
| PIN 4 | TH - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Profesjonalny moduł sieciowy Cube67 I/O AI4 C 4xM12 – precyzyjne pomiary temperatury w automatyce przemysłowej
Moduł wejść analogowych Cube67 I/O AI4 C 4xM12 to kompaktowe, w pełni zalane urządzenie, które zostało zaprojektowane do wymagających zastosowań w środowisku przemysłowym. Wyróżnia się wysoką odpornością na czynniki zewnętrzne dzięki stopniowi ochrony IP67, co umożliwia montaż nawet w trudnych warunkach, zarówno na linii produkcyjnej, jak i w szafie sterowniczej.
Zaawansowany moduł wejść analogowych do termopar – kluczowe możliwości Cube67 AI4 C
Cube67 AI4 C 4xM12 został zaprojektowany z myślą o precyzyjnym podłączaniu i odczycie sygnałów z termopar różnych typów (K, N, J, E, R). Dzięki czterem wejściom M12 oraz kompensacji spoiny odniesienia w przyłączu, uzyskiwane pomiary są stabilne i dokładne, co ma krytyczne znaczenie w procesach automatyki przemysłowej oraz monitoringu temperatury w zakładach produkcyjnych.
- Obsługa czterech różnych kanałów pomiarowych – każdy z oddzielnym portem M12
- Wysoka kompatybilność z popularnymi typami termopar (K, N, J, E, R)
- Krótki czas przetwarzania sygnału – zaledwie 65 ms na kanał
- Odporność na warunki przemysłowe – obudowa IP67, możliwość pracy w szerokim zakresie temperatur
- Łatwa integracja z systemami Cube67 – szybki montaż i podłączenie
- Diagnostyka LED i przez magistralę – szybkie wykrywanie awarii, zwarć czy przeciążeń
Typowe zastosowania modułu Cube67 I/O AI4 C 4xM12
Moduł kompaktowy Cube67 I/O AI4 C znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej wszędzie tam, gdzie wymagana jest precyzyjna kontrola temperatury. Idealny do zastosowań takich jak:
- Monitoring i regulacja procesów cieplnych w przemyśle spożywczym, chemicznym, farmaceutycznym oraz tworzyw sztucznych
- Automatyzacja linii produkcyjnych – integracja z systemami sterowania i monitoringu
- Maszyny do przetwórstwa metali oraz lutowania, piece przemysłowe
- Systemy HVAC, laboratoria badawcze oraz aparatura kontrolno-pomiarowa
Odporność, niezawodność i szybki montaż – Cube67 dla wymagających aplikacji
Kompaktowa obudowa zapewnia wysoką odporność mechaniczną i elektryczną. Montaż ułatwiają dwa otwory na śruby, a złącza standardu M12 pozwalają na błyskawiczne podłączanie przewodów systemowych oraz czujników. Moduł może być stosowany zarówno w nowych systemach, jak i podczas modernizacji istniejących linii produkcyjnych.
Zastosowanie wytrzymałych złącz i solidnej konstrukcji gwarantuje wysoką niezawodność działania nawet podczas intensywnej eksploatacji. Zintegrowane systemy diagnostyki umożliwiają szybkie wykrywanie i lokalizowanie problemów, co skraca czas przestojów maszyn i instalacji.
Podsumowanie – moduł analogowy Cube67 AI4 C 4xM12 w praktyce
Jeżeli priorytetem jest skuteczne monitorowanie temperatury oraz elastyczna rozbudowa istniejącego systemu automatyki z wykorzystaniem modułu wejść analogowych, Cube67 I/O AI4 C 4xM12 stanowi doskonały wybór. To rozwiązanie dla tych, którzy oczekują wysokich standardów przemysłowych, łatwości integracji oraz niezawodności.
