Moduł rozszerzający
DIO8 - 1.0 A (E) - 4× M12
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1 A |
| Obciążenie lampowe | 20 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

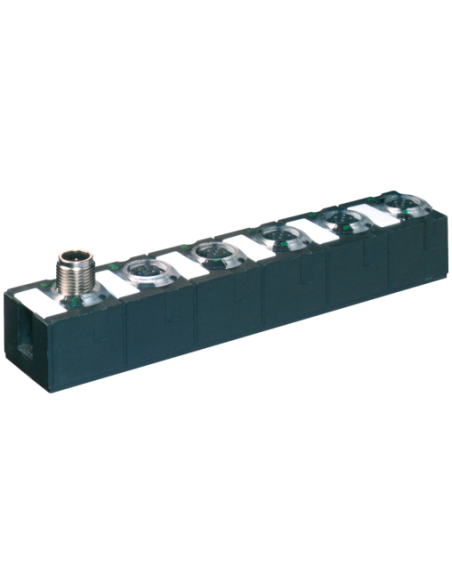

Moduł sieciowy Cube67 I/O DIO8 E 4xM12 1A 56631 – wszechstronne rozwiązanie dla automatyki przemysłowej
Moduł Cube67 I/O DIO8 E 4xM12 1A o kodzie produktu 56631 to zaawansowany moduł rozszerzający przeznaczony do zastosowań w wymagających systemach automatyki przemysłowej. Dzięki swojej kompaktowej budowie oraz wysokiemu stopniowi ochrony IP67, produkt ten doskonale sprawdza się nawet w trudnych warunkach przemysłowych oraz w środowiskach o podwyższonych wymaganiach dotyczących odporności na czynniki zewnętrzne.
Zalety i główne cechy modułu Cube67 I/O DIO8 E 4xM12 1A 56631
- Wysoka odporność na zwarcia i przeciążenia – zapewnia bezpieczeństwo oraz niezawodność działania dzięki pełnej ochronie elektrycznej.
- Cyfrowe wejścia/wyjścia (multifunkcyjne) – umożliwiają obsługę zarówno sygnałów wejściowych, jak i wyjściowych, co znacząco zwiększa elastyczność w integracji z istniejącymi systemami.
- Solidna, zalana obudowa – wnętrze modułu jest zabezpieczone przed wpływem pyłu i wilgoci, co zapewnia długą żywotność urządzenia.
- Standardowe złącza M12 – zapewniają szybki i łatwy montaż w systemach przemysłowych dzięki powszechnie stosowanemu standardowi połączeń.
- Diody LED diagnostyczne – umożliwiają szybką identyfikację statusu pracy oraz ułatwiają diagnostykę ewentualnych usterek.

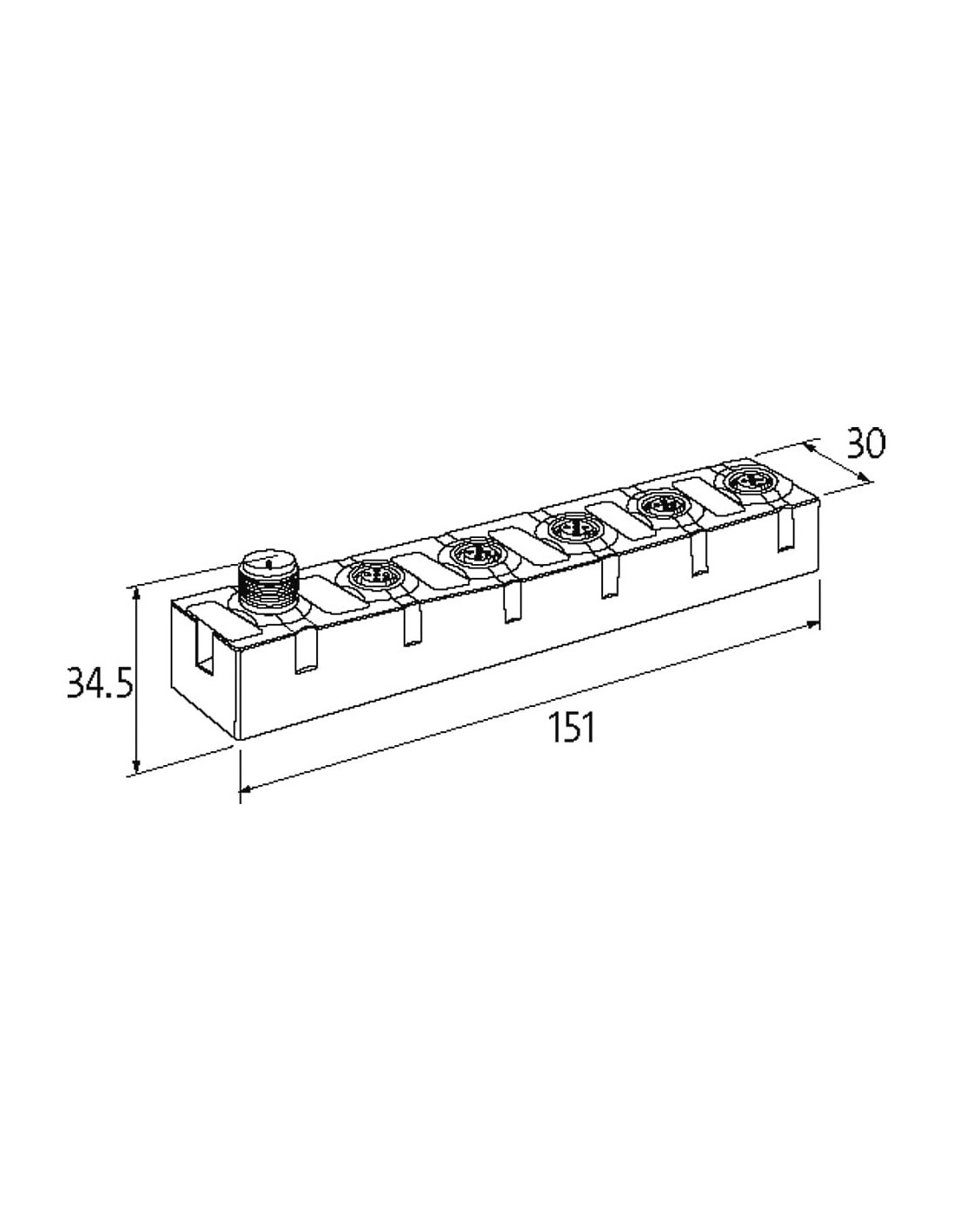

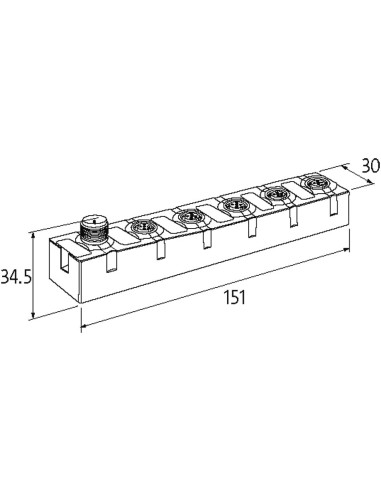

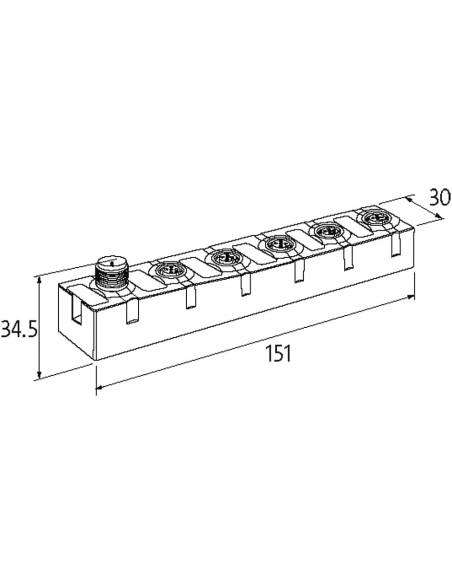

- Kompaktowe wymiary – długość 151 mm, szerokość 30 mm, wysokość 34,5 mm pozwalają na montaż nawet w ograniczonych przestrzeniach.
- Odporność na warunki środowiskowe – praca w zakresie temperatur od 0°C do 55°C oraz przechowywanie w zakresie od -20°C do 75°C.
Typowe zastosowania modułu Cube67 I/O DIO8 E 4xM12 1A
Moduł sieciowy Cube67 DIO8 E znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, rozbudowanych systemach automatyzacji procesów, a także w aplikacjach wymagających obsługi wielu sygnałów cyfrowych z zachowaniem najwyższej niezawodności. Urządzenie idealnie sprawdza się w branżach takich jak:
- Automatyka przemysłowa
- Systemy transportu i magazynowania
- Maszyny CNC i linie montażowe
- Przemysł spożywczy i farmaceutyczny (dzięki pełnej szczelności obudowy)
- Zrobotyzowane stanowiska produkcyjne
Dzięki uniwersalnym złączom M12, odporności na przeciążenia oraz możliwości obsługi wejść i wyjść cyfrowych, urządzenie pozwala na elastyczną rozbudowę oraz modernizację systemów bez potrzeby ingerencji w istniejącą infrastrukturę.
Możliwości montażu i integracji
Moduł Cube67 DIO8 E wyposażony jest w wygodne mocowanie śrubowe z dwoma otworami, co umożliwia jego szybki i stabilny montaż w dowolnym miejscu instalacji przemysłowej. Uniwersalne wtyki typu M12 (zarówno męskie, jak i żeńskie) gwarantują pełną zgodność z wieloma typami przewodów systemowych oraz czujnikowych.
Bezpieczeństwo i diagnostyka w modułach Cube67
Urządzenie posiada rozbudowany system diagnostyczny, realizowany zarówno za pomocą diod LED, jak i przez magistralę. Pozwala to na błyskawiczną identyfikację usterek, takich jak niedobór napięcia czy zwarcie, na poziomie zarówno całego modułu, jak i poszczególnych kanałów. Dzięki temu możliwe jest zapewnienie maksymalnej ciągłości pracy linii produkcyjnej i ograniczenie przestojów do minimum.
Moduł sieciowy Cube67 I/O DIO8 E 4xM12 1A 56631 to niezawodne i efektywne rozwiązanie dla nowoczesnych systemów automatyzacji – gwarantuje wydajność, bezpieczeństwo oraz łatwość rozbudowy dowolnej instalacji przemysłowej.
