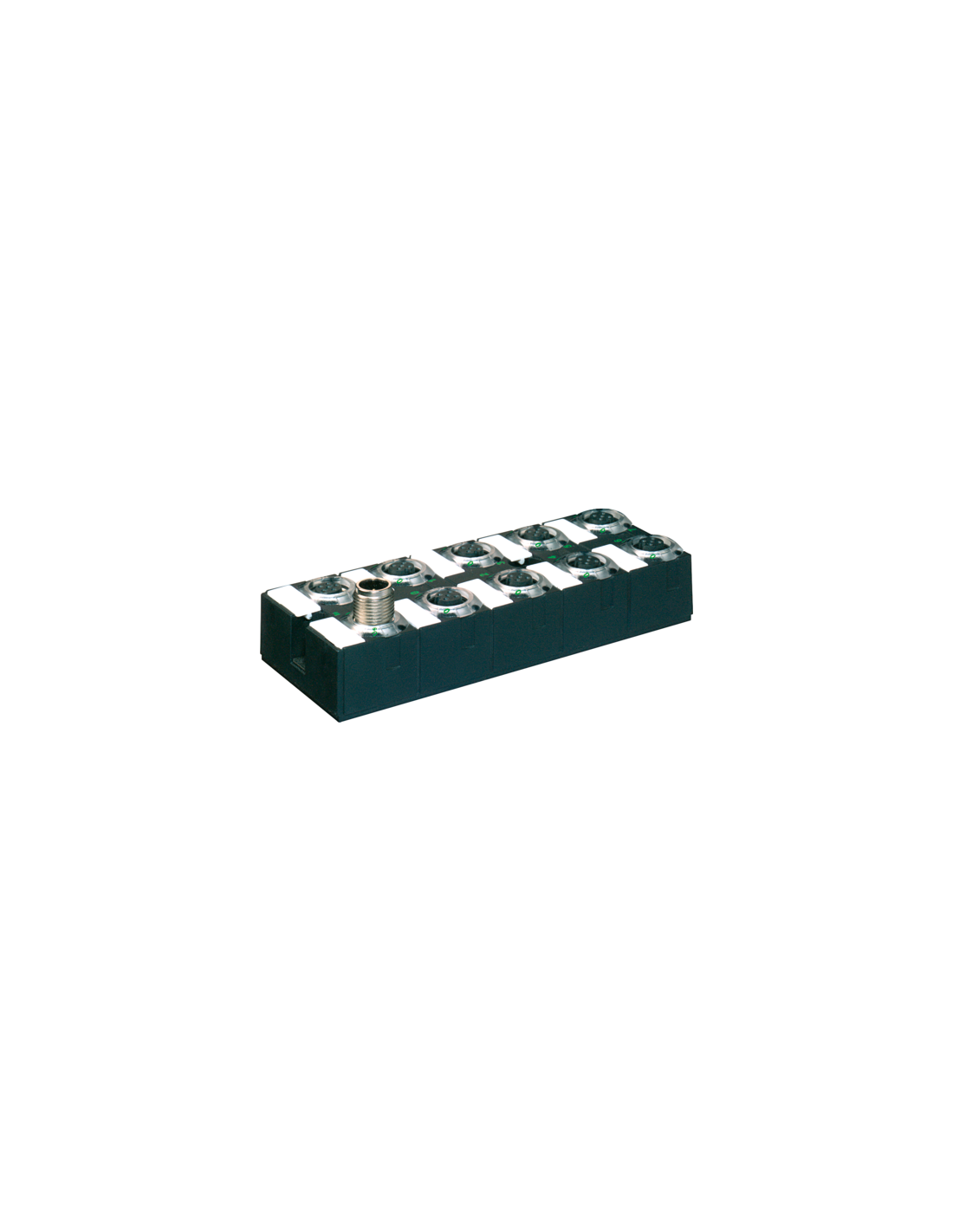

Moduł rozszerzający
DI16 (E) PNP - 8× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

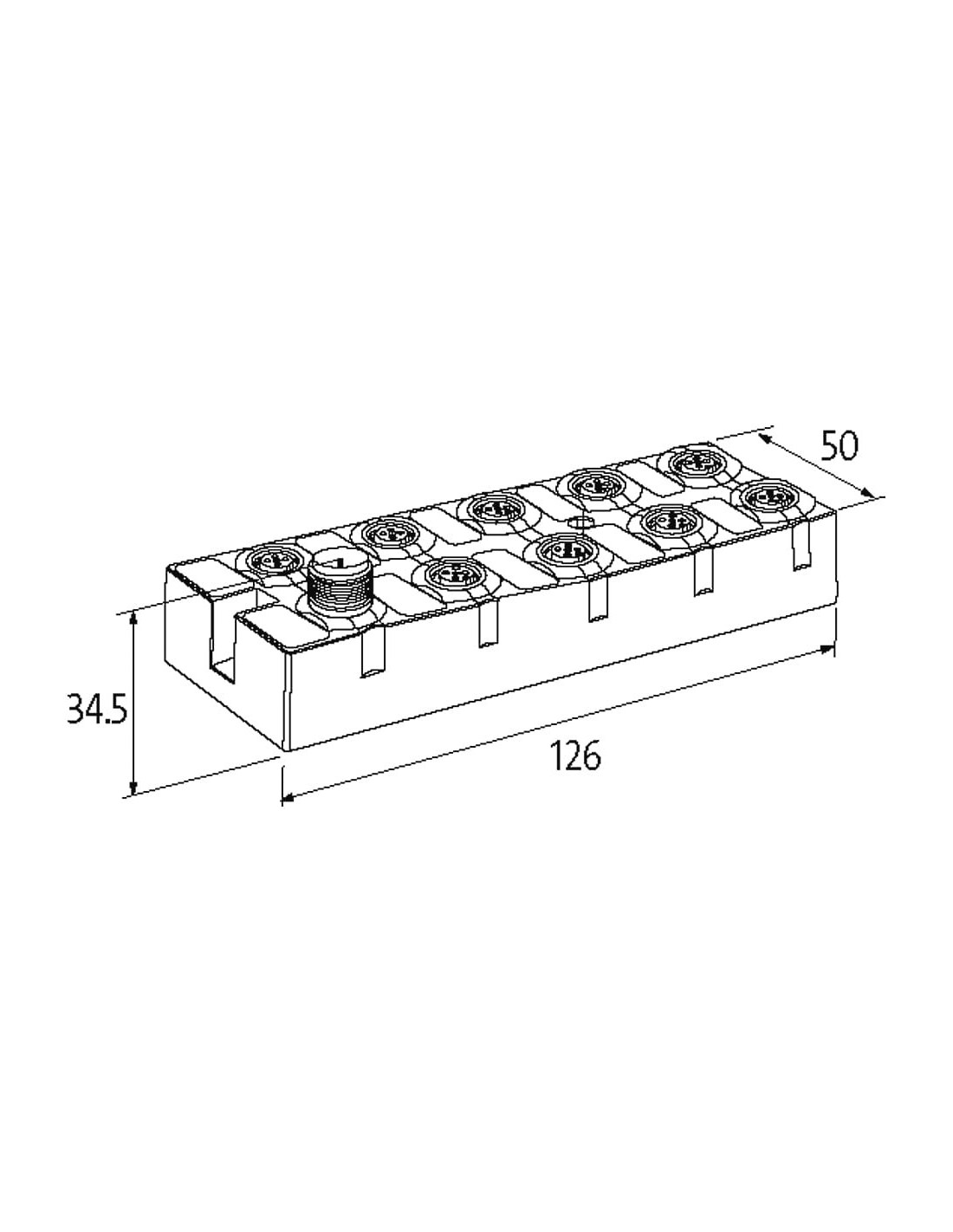

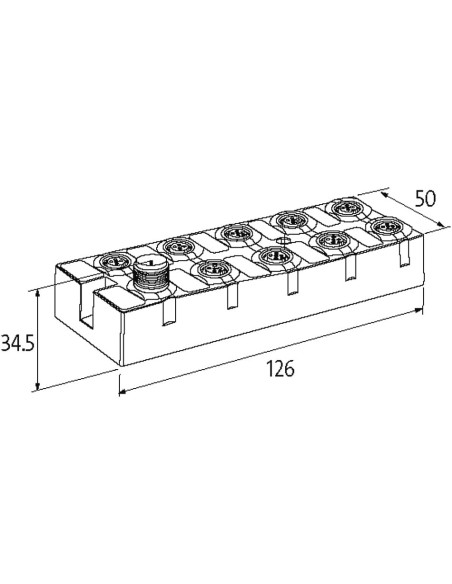

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI 0-7 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

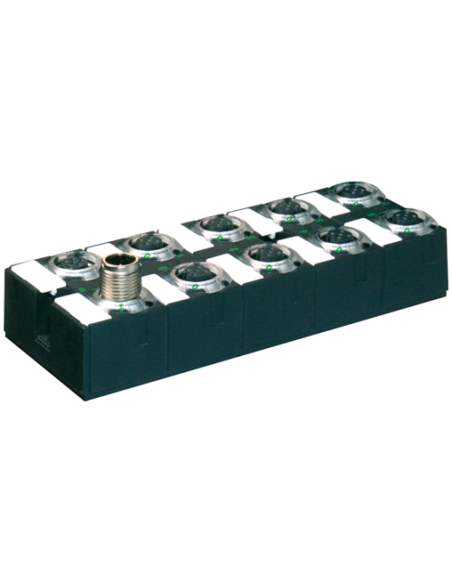

Moduł sieciowy Cube67 I/O DI16 E 8xM12 – wszechstronne rozwiązanie do automatyki przemysłowej
Moduł sieciowy Cube67 I/O DI16 E 8xM12 o kodzie produktu 56603 to zaawansowany, kompaktowy moduł rozszerzający do systemów automatyki, umożliwiający efektywne zarządzanie sygnałami wejściowymi w wymagających warunkach przemysłowych. Urządzenie jest przystosowane do montażu w trudnych warunkach dzięki całkowicie zalanej obudowie oraz wysokiemu stopniowi ochrony IP67.
Zastosowanie modułu Cube67 I/O DI16 E 8xM12
Moduł ten znajduje zastosowanie w zaawansowanych aplikacjach przemysłowych, takich jak:
- Automatyzacja linii produkcyjnych
- Integracja z maszynami i robotami przemysłowymi
- Systemy transportowe i logistyczne
- Budowa maszyn i urządzeń specjalnych
- Przemysł motoryzacyjny, spożywczy oraz elektroniczny
Moduł umożliwia szybkie i wygodne podłączanie czujników oraz elementów wykonawczych dzięki standardowym złączom M12, co pozwala na łatwą rozbudowę i serwisowanie instalacji.
Najważniejsze zalety modułu Cube67 DI16 E 8xM12
- Wysoka odporność na czynniki zewnętrzne (stopień ochrony IP67) umożliwia pracę w miejscach narażonych na kurz, wodę i wibracje.
- Moduł z 16 wejściami cyfrowymi PNP w postaci 8 złączy M12, co umożliwia szeroką integrację z różnorodnymi urządzeniami wejściowymi.
- Odporność na przeciążenia i zwarcia, co zwiększa niezawodność całego systemu oraz zabezpiecza komponenty automatyki.
- Wbudowana diagnostyka LED oraz diagnostyka przez magistralę – umożliwia szybką identyfikację usterek na module oraz na każdym kanale osobno.
- Szybki montaż za pomocą 2-otworowego mocowania śrubowego i kompaktowe wymiary (126 x 50 x 34,5 mm), co ułatwia integrację w ograniczonej przestrzeni.
Budowa i cechy konstrukcyjne modułu Cube67 I/O DI16 E 8xM12
Kompaktowa konstrukcja umożliwia instalację modułu nawet w miejscach o ograniczonej przestrzeni. Solidna obudowa, całkowicie zalana, skutecznie chroni elektronikę przed szkodliwym wpływem środowiska. Złącza M12 (8 sztuk dla wejść cyfrowych) pozwalają na niezawodne połączenia z czujnikami i urządzeniami wykonawczymi bez potrzeby użycia specjalistycznych narzędzi.
Odpowiedni dobór materiałów oraz wykonanie zgodne z normą EN 61131-2 zapewnia długą i bezawaryjną pracę nawet w intensywnie eksploatowanych systemach automatyki przemysłowej.
Typowe możliwości wykorzystania modułu Cube67 I/O DI16 E 8xM12
- Podłączenie czujników 3-przewodowych oraz przełączników mechanicznych umożliwia monitorowanie stanów binarnych z maszyn i urządzeń.
- Modułowa rozbudowa systemu Cube67 w celu szybkiego zwiększenia liczby dostępnych wejść bez potrzeby ingerencji w główną szafę sterowniczą.
- Diagnostyka zasilania i stanów wejść poprzez zintegrowane wskaźniki LED oraz system diagnostyki po CAN/PROFIBUS/Ethernet (w zależności od systemu nadrzędnego).
Moduł Cube67 DI16 E 8xM12 to rozwiązanie zaprojektowane z myślą o elastycznej i wydajnej automatyzacji procesów. Jego niezawodność, szeroka kompatybilność i prostota integracji sprawiają, że znajduje zastosowanie zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
