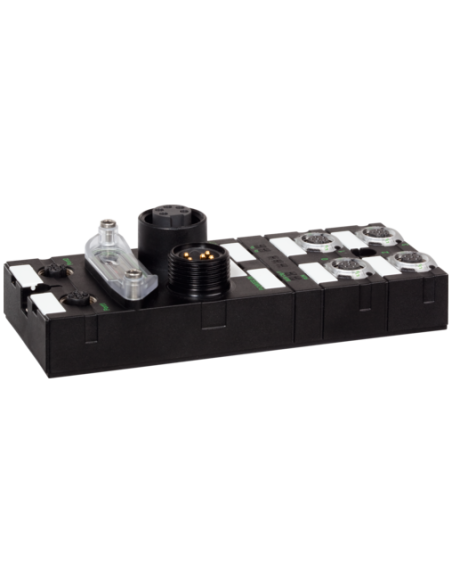

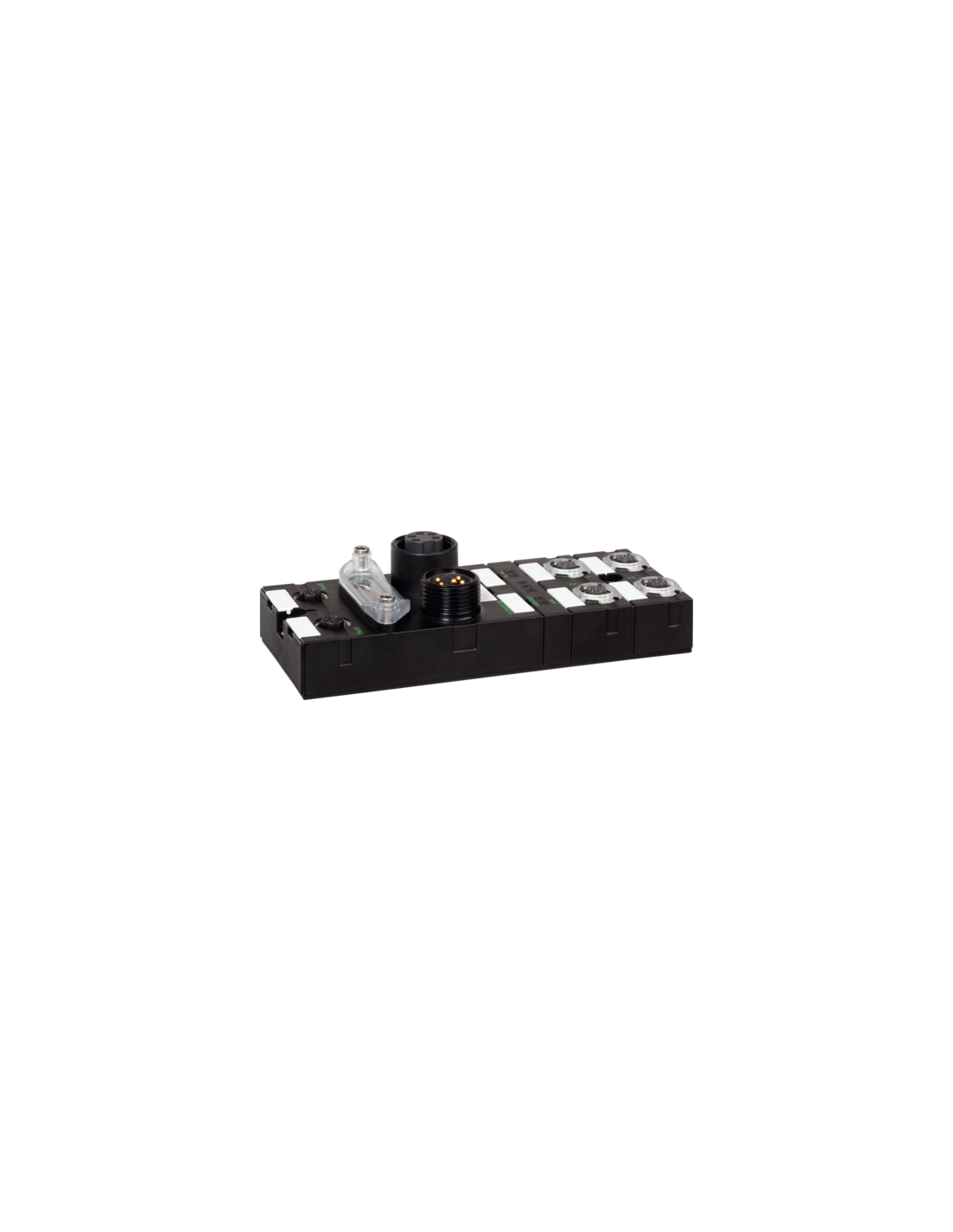

Cube67+
EtherCAT
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 200 mA |
| Prąd sumaryczny UA maks. | 8 A |
| Prąd sumaryczny US maks. | 8 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 65636 Bytes |
| Zakres adresów wejść maks. | 65636 Bytes |
| Rodzaj adresowania | automatyczne |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 32 |

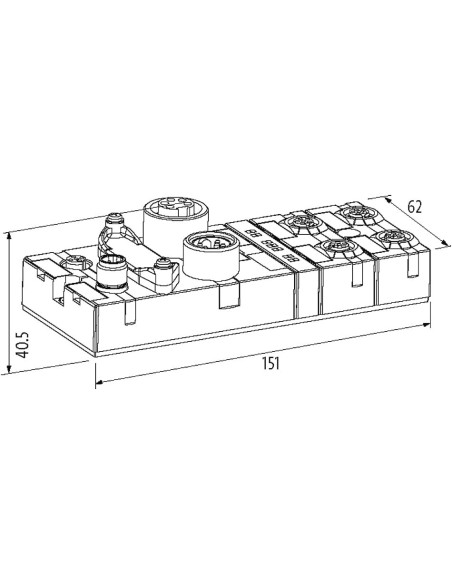

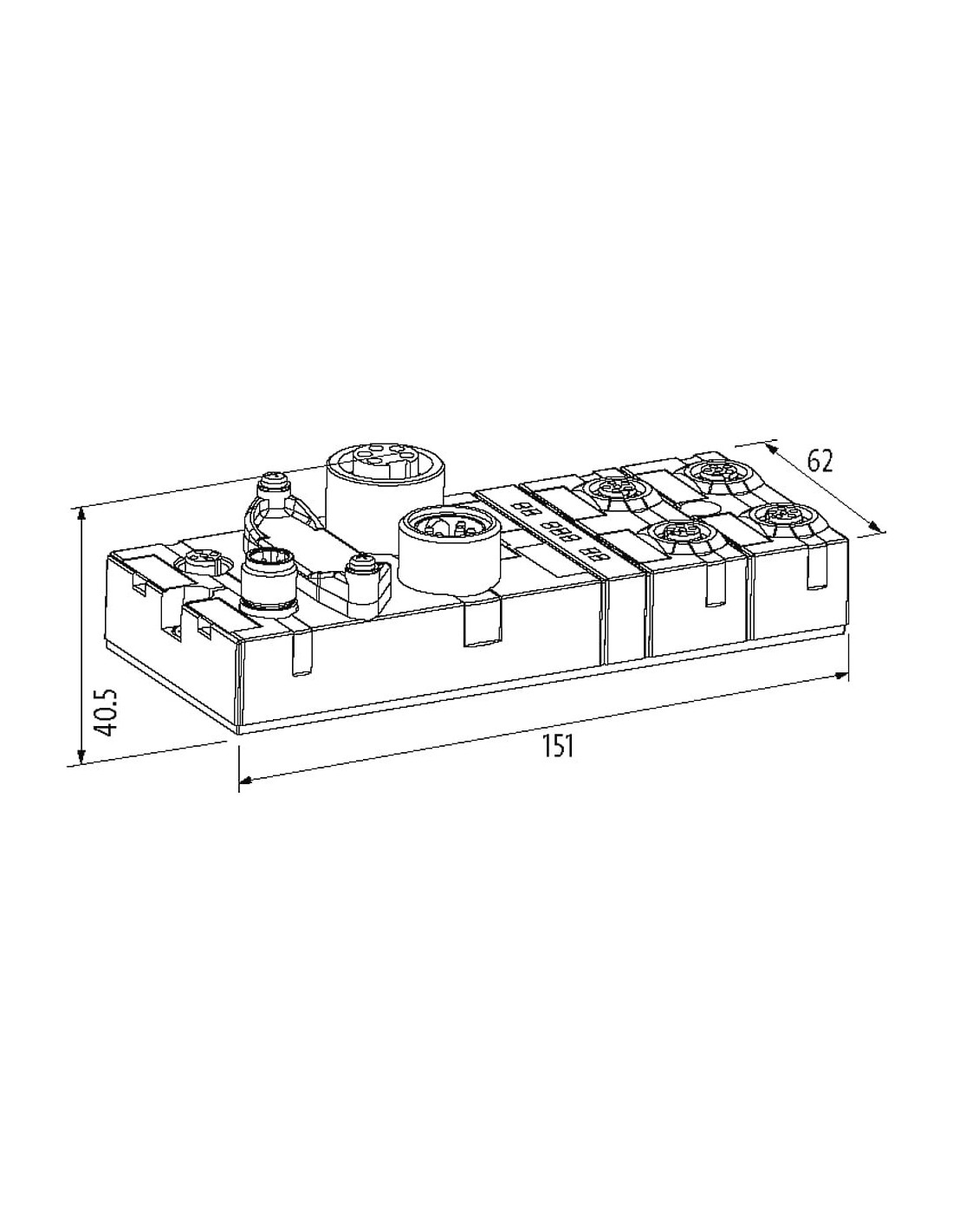

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 62 mm |
| Głębokość | 40,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In / Bus Out |
| Typ przyłącza 2 | Internal system connection |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
