Cube67+
PROFINET IO
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 200 mA |
| Prąd sumaryczny UA maks. | 8 A |
| Prąd sumaryczny US maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Machine Option Management | tak |
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 1024 Bytes |
| Zakres adresów wejść maks. | 1024 Bytes |
Komunikacja przemysłowa | Profinet
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.2 |
Komunikacja przemysłowa | IO-Link
| Liczba portów master IO-Link maks. | 128 |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 32 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 62 mm |
| Głębokość | 40,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In / Bus Out |
| Typ przyłącza 2 | Internal system connection |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

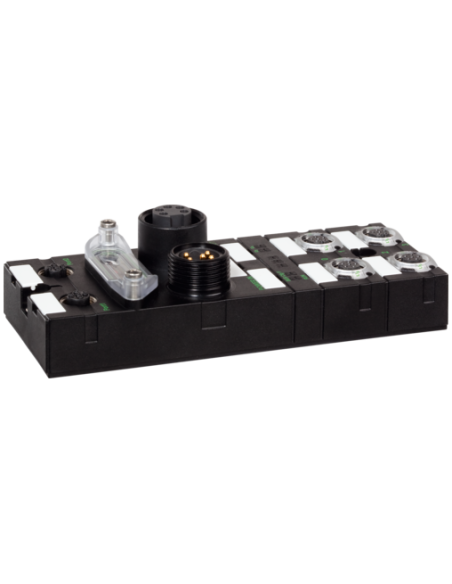

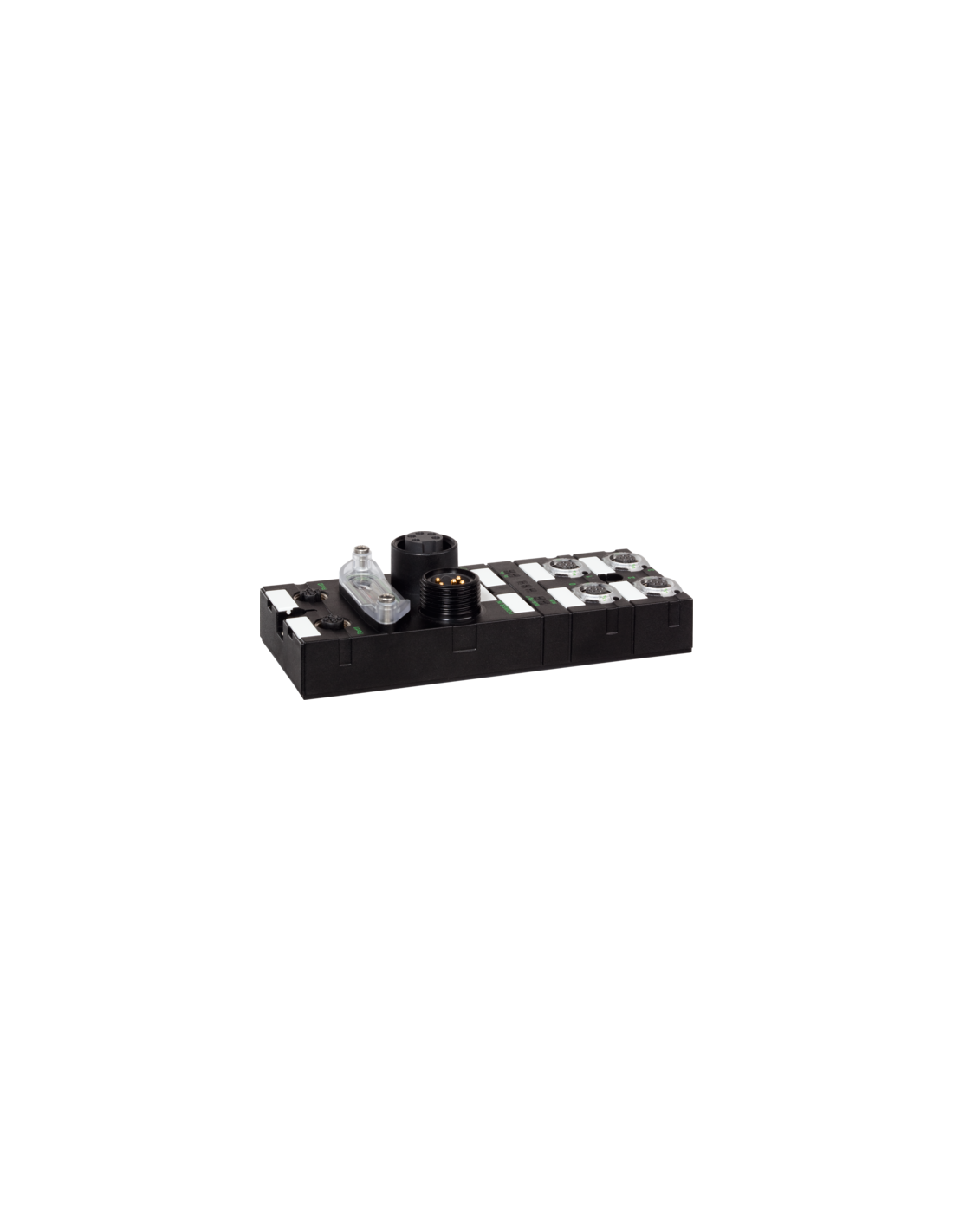

Węzeł sieciowy Cube67+ BN-PNIO ProfiNet 56526 – moduł komunikacyjny klasy przemysłowej
Węzeł sieciowy Cube67+ BN-PNIO, ProfiNet (kod produktu: 56526) to nowoczesny i niezawodny moduł dedykowany systemom automatyki przemysłowej, integracji maszyn oraz aplikacjom wymagającym wysoce wydajnej komunikacji w standardzie PROFINET IO. Dzięki zaawansowanej konstrukcji obudowa węzła jest całkowicie zalana, co zapewnia szczelność oraz odporność na niekorzystne warunki środowiskowe.
Zaawansowana integracja oraz szerokie możliwości komunikacyjne Cube67+ BN-PNIO
Cube67+ BN-PNIO pozwala na integrację szerokiej gamy urządzeń peryferyjnych za pomocą do 32 modułów rozszerzeń, co sprawia, że moduł doskonale sprawdza się w rozproszonych systemach automatyki. Maksymalna liczba portów IO-Link master wynosi 128, co umożliwia elastyczność konfiguracji oraz dostosowanie do indywidualnych wymagań aplikacji.
- Obsługa protokołu PROFINET zgodnie ze specyfikacją V2.2, co gwarantuje pełną kompatybilność z nowoczesnymi rozwiązaniami przemysłowymi.
- Adresowanie DCP oraz klasa zgodności PROFINET B – łatwa integracja i konfiguracja w istniejących sieciach.
- Maksymalny zakres adresów wejść i wyjść – do 1024 bajtów, umożliwiający obsługę rozbudowanych aplikacji.
Wytrzymałość i ochrona – doskonałe parametry środowiskowe
Stopień ochrony IP67 zapewnia, że węzeł sieciowy Cube67+ BN-PNIO jest odpowiedni do pracy w wymagających warunkach przemysłowych, chroniąc elektronikę przed wilgocią, kurzem oraz innymi zanieczyszczeniami. Moduł działa niezawodnie w zakresie temperatury roboczej od 0°C do 55°C, a podczas magazynowania od -20°C do 75°C.
Przemyślana konstrukcja mechaniczna i wygodne połączenia

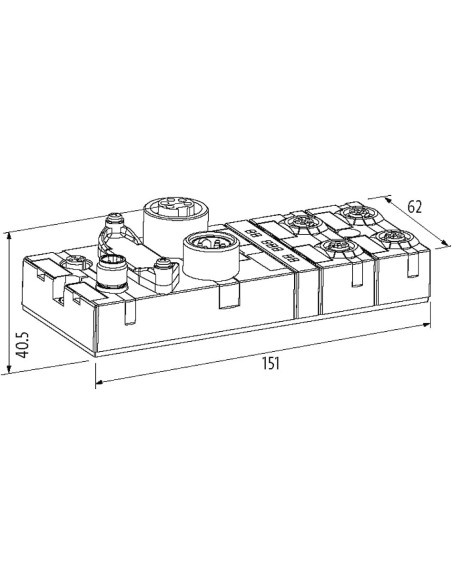

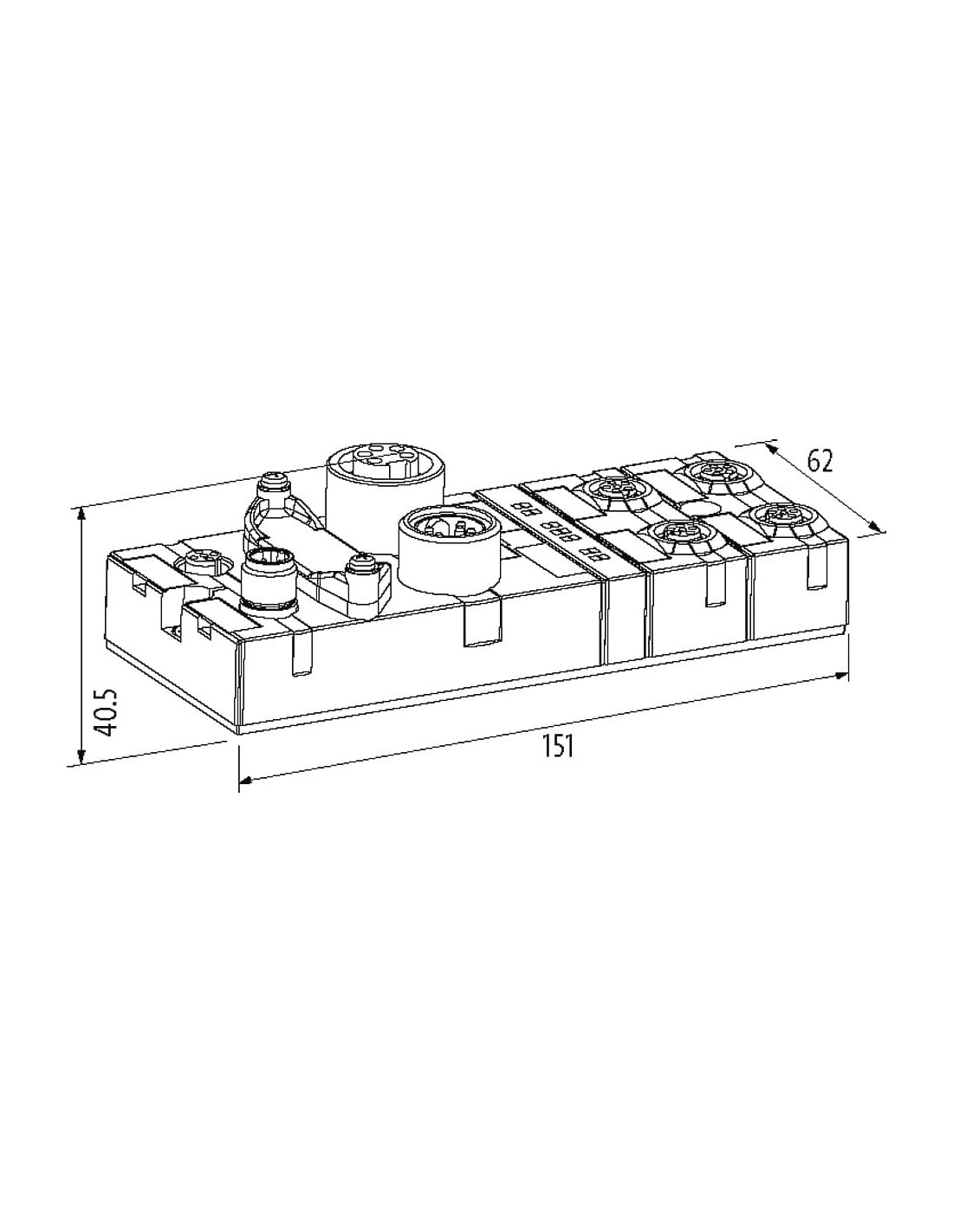

Dzięki kompaktowym wymiarom (151 mm x 62 mm x 40,5 mm) oraz wygodnej formie montażu na 2-otworowe mocowanie śrubowe, Cube67+ BN-PNIO można łatwo zainstalować w szafach sterowniczych oraz na maszynach. Wszystkie złącza są wyraźnie oznaczone i wykonane w standardzie przemysłowym M12 i 7/8", co zapewnia pewność połączenia i łatwą integrację.
- Typy przyłączy: Bus In/Out, zasilanie, wewnętrzne połączenie systemowe.
- Wysoki prąd sumaryczny – do 8 A na sekcję zasilania.
- Obudowa z trwałego tworzywa odpornego na warunki przemysłowe.
Typowe zastosowania i korzyści z wdrożenia Cube67+ BN-PNIO
Węzeł sieciowy Cube67+ BN-PNIO to idealny wybór do automatyki produkcyjnej, przemysłu maszynowego, transportu materiałów oraz rozbudowanych instalacji systemów sterowania. Dzięki modularnej konstrukcji, możliwości rozbudowy oraz diagnostyce na poziomie modułu i kanału, oferuje:
- Skuteczną redukcję okablowania w szafach sterowniczych i maszynach.
- Szybką diagnostykę błędów i ułatwioną konserwację dzięki diodom LED oraz informacjom przesyłanym przez magistralę.
- Wysoki poziom niezawodności dzięki podwyższonej odporności na zwarcia i przeciążenia.
- Możliwość łatwej rozbudowy systemu bez konieczności przebudowy istniejącej infrastruktury.
Cube67+ BN-PNIO, ProfiNet 56526 pozwala na optymalizację przemysłowych systemów sterowania, gwarantując elastyczność, bezpieczeństwo oraz stabilność działania nawet w najbardziej wymagających aplikacjach automatyki.
