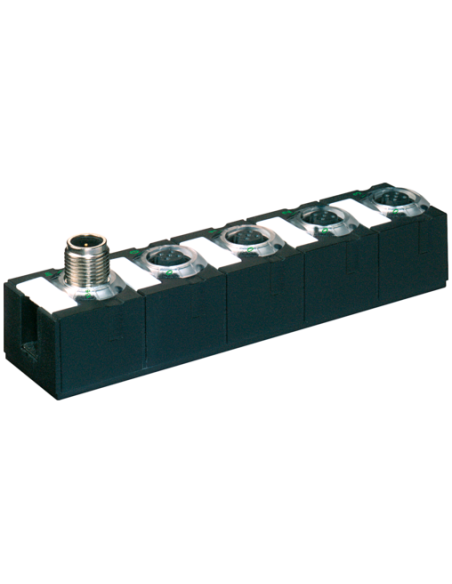

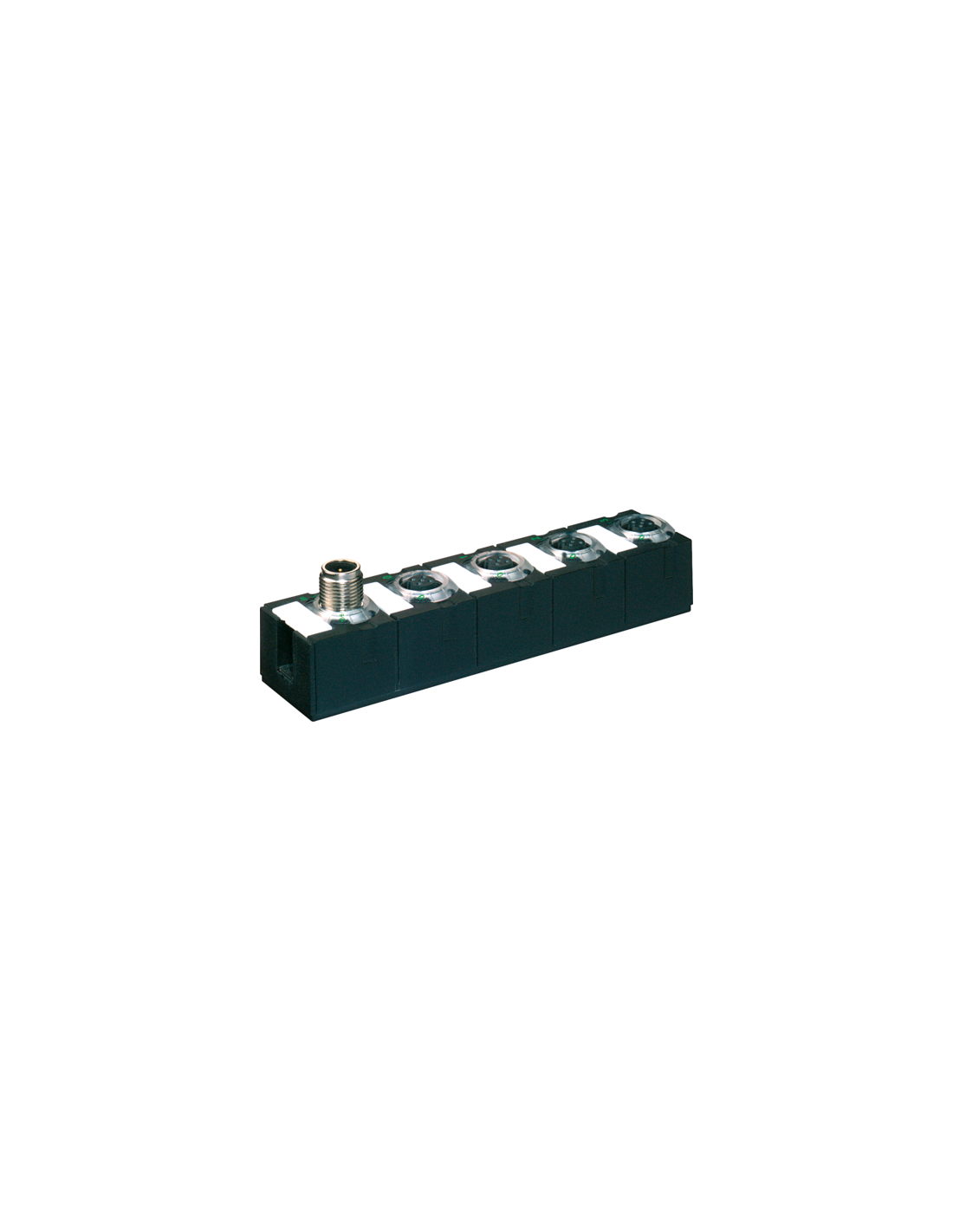

Moduł kompaktowy
AO4 - (C) 4× M12 (U)
Napięcie
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC (EN 61131-2), przez połączenie systemowe (max. 4 A)
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 1,6 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Rezystancja obciążenia min. | 1 kΩ |
| Czas przetwarzania wyjścia analogowego na kanał | 1 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

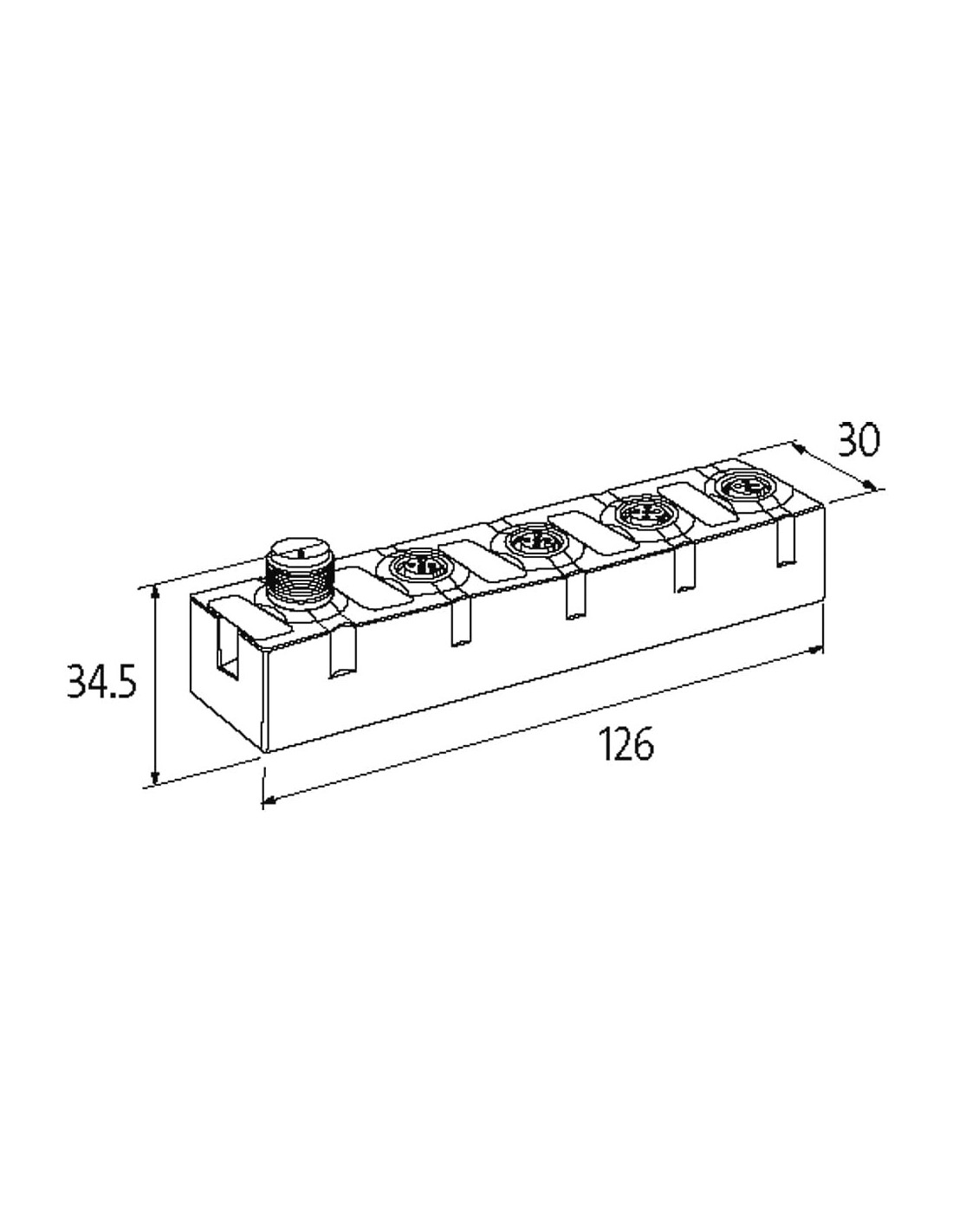

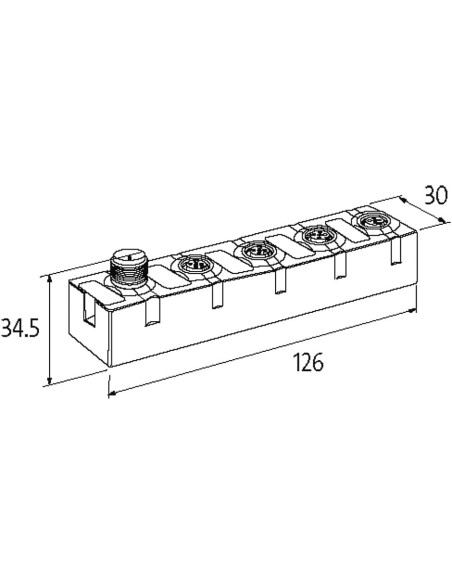

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UA) |
| PIN 3 | 0 V |
| PIN 4 | AO |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
