Moduł rozszerzający - bezpieczeństwo
DO6 DO6 (E) - 6× M12 (K3)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-5 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA 1 / UA 2) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + UA 1 |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | + UA 2 |
| PIN 5 | PE |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + UA 1 |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | + UA 2 |
| PIN 5 | PE |

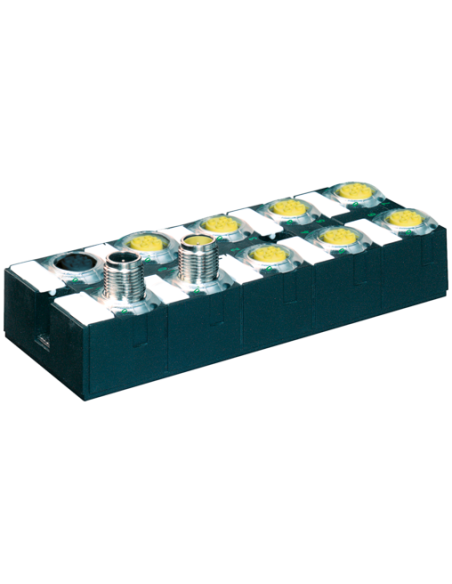

Moduł sieciowy Cube67 I/O – Wyjście bezpieczne DO6, kod produktu 56605
Moduł sieciowy Cube67 I/O to nowoczesne rozwiązanie przeznaczone do integracji i rozbudowy systemów automatyki przemysłowej. Model o kodzie 56605 wyposażony został w sześć wyjść bezpieczeństwa typu DO6 oraz złącza M12 (K3), co umożliwia wygodne i bezpieczne podłączanie urządzeń wykonawczych oraz elementów instalacji sterującej.
Zalety i możliwości wykorzystania modułu Cube67 I/O DO6
Moduł charakteryzuje się hermetyczną, zalaną obudową, co zapewnia bardzo wysoką odporność na warunki środowiskowe oraz możliwość stosowania w trudnych aplikacjach przemysłowych. Dzięki pracy w szerokim zakresie temperatur oraz wysokiemu stopniowi ochrony IP67 może być montowany bezpośrednio w strefie działania maszyn, także na zewnątrz szaf sterowniczych.
- Wyjścia bezpieczeństwa DO6 – umożliwiają sterowanie elementami wymagającymi wysokiego poziomu bezpieczeństwa.
- 6 złącz M12 – pełna kompatybilność z nowoczesnymi standardami przemysłowymi.
- Odporność na przeciążenia i zwarcia – idealne rozwiązanie do pracy w wymagających aplikacjach.
- Łatwa diagnostyka – sygnalizacja LED na każdym kanale oraz poprzez magistralę ułatwia szybkie wykrywanie problemów.
- Współpraca z kablami systemowymi, zasilającymi oraz z sensorami/aktuatorami M12.
Typowe zastosowania i integracja w systemach automatyki

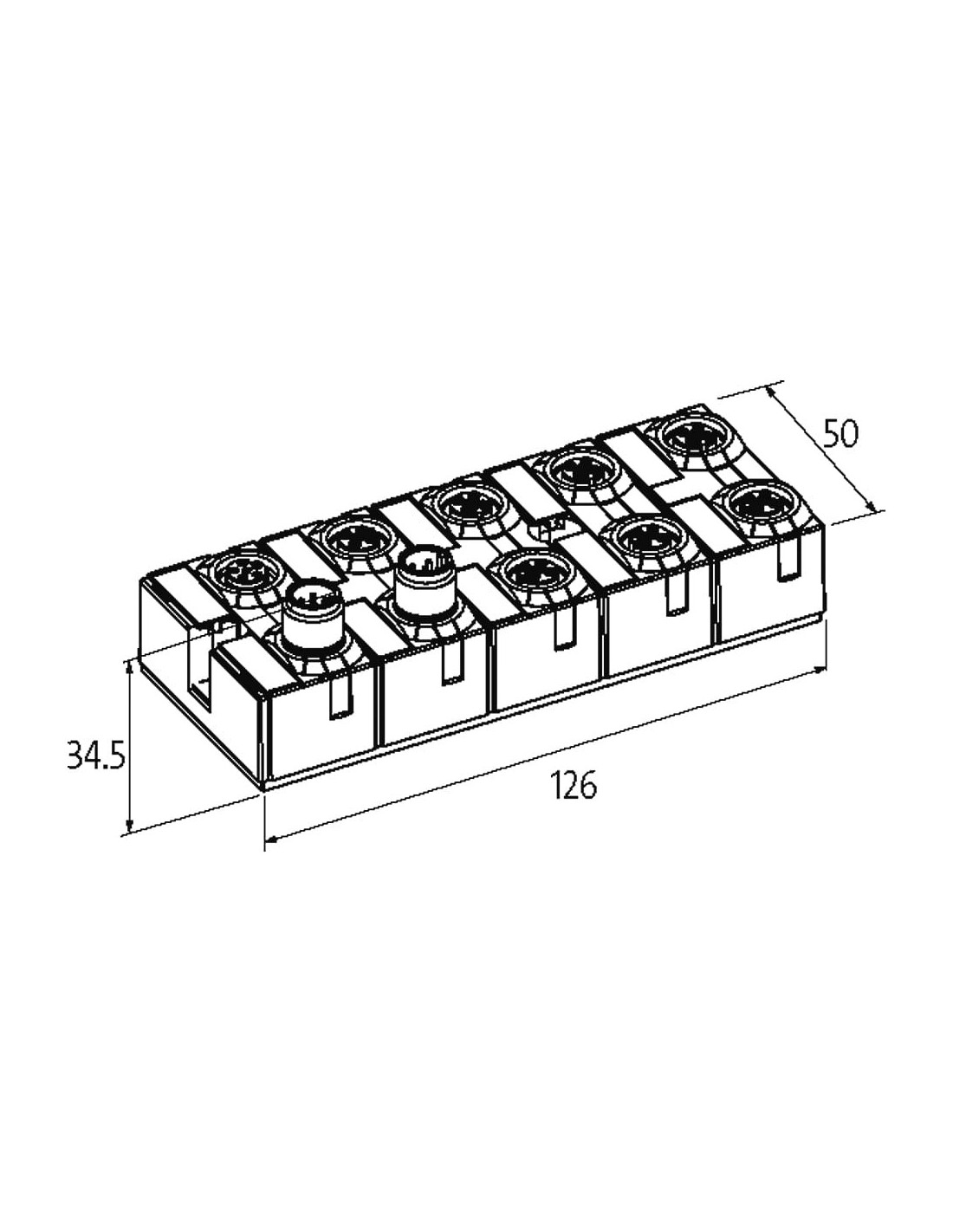

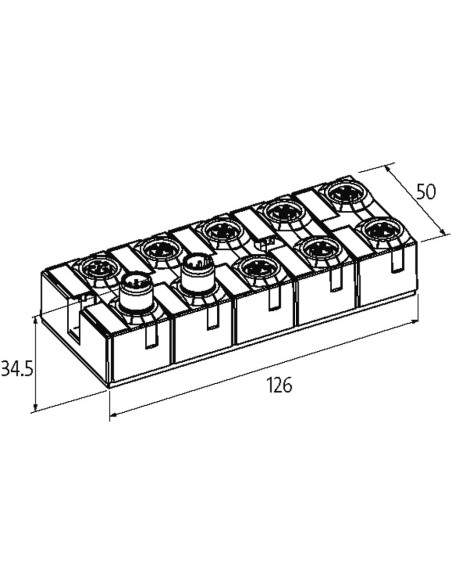

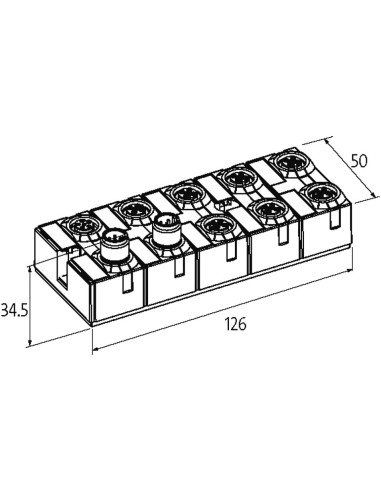

Moduł Cube67 I/O DO6 znajduje zastosowanie w złożonych liniach produkcyjnych, automatyce maszyn oraz wszędzie tam, gdzie wymagana jest wysoka niezawodność oraz nadzór nad bezpieczeństwem działania układów wykonawczych. Konstrukcja modułu pozwala na szybki montaż, dzięki 2-otworowemu mocowaniu śrubowemu oraz kompaktowym wymiarom (126 × 50 × 34,5 mm), co sprzyja instalacji w przestrzeniach o ograniczonej powierzchni.
Najważniejsze cechy produktu Cube67 I/O DO6 (kod: 56605)
- Zasilanie 24 V DC zapewnia stabilność pracy wyjść oraz kompatybilność z typowymi systemami automatyki.
- Wyjścia o prądzie maksymalnym do 1,6 A na pin – możliwość podłączenia różnych urządzeń wykonawczych.
- Hermetyczna obudowa oraz stopień ochrony IP67.
- Szybka diagnostyka (LED, magistrala, sygnalizacja stanów i awarii).
- Odporność na przeciążenia, zwarcia oraz podwyższona ochrona elektryczna.
- Bezproblemowa integracja z systemami Cube67 oraz szeroka kompatybilność z przewodami i złączami M12.
- Praca w temperaturach od 0°C do 55°C.
Wybór modułu Cube67 I/O DO6 to gwarancja niezawodności, bezpieczeństwa oraz prostoty integracji z dowolnym systemem automatyki przemysłowej – zarówno w standardowych, jak i wymagających aplikacjach, gdzie priorytetem jest pełna kontrola bezpieczeństwa oraz szybka diagnostyka systemu.
