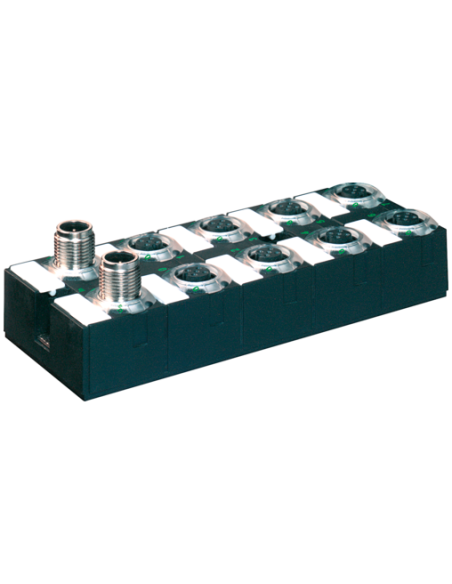

Moduł kompaktowy
DIO16 - 1.6 A (C) - 8× M12
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Terminator | zintegrowane |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Total current UA PowerIN max. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 30 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

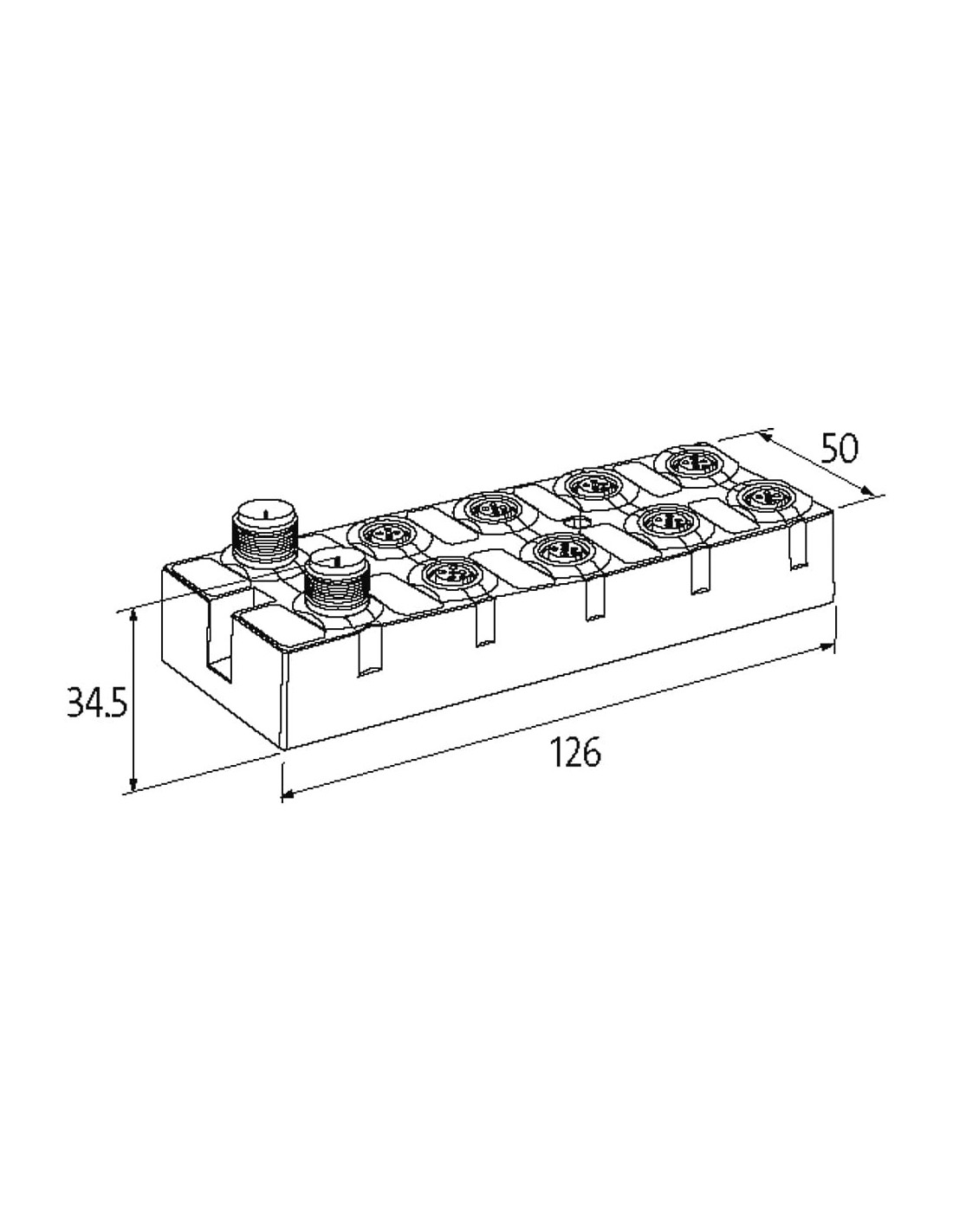

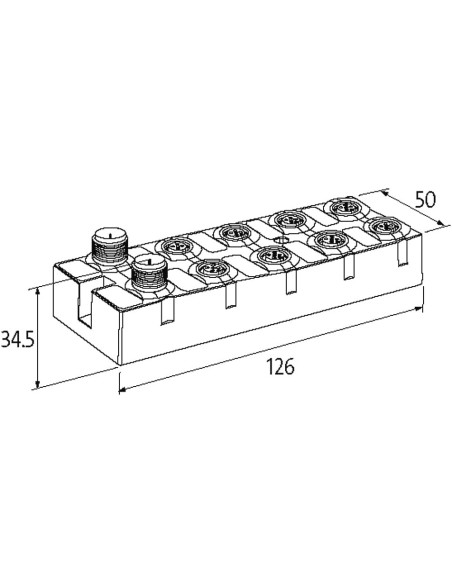

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Power In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 6 | 0 V |
Moduł sieciowy Cube67 I/O DIO16 C 8xM12 1,6A – kompaktowy moduł wejść/wyjść do automatyki przemysłowej
Moduł sieciowy Cube67 I/O DIO16 C 8xM12 1,6A (kod produktu: 56640) to zaawansowane rozwiązanie dedykowane do zastosowań przemysłowych, które wymagają wysokiej niezawodności oraz elastyczności w zakresie cyfrowych sygnałów wejściowych i wyjściowych. Urządzenie znakomicie sprawdza się w rozproszonych systemach automatyki, zapewniając szybkie połączenie i bezproblemową integrację z innymi elementami instalacji.
Charakterystyka i budowa modułu Cube67 I/O DIO16 C 8xM12
Moduł kompaktowy Cube67 wyróżnia się obudową całkowicie zalaną, co gwarantuje wyjątkową odporność na wilgoć, pył i inne niekorzystne warunki panujące w środowisku przemysłowym. Stopień ochrony IP67 umożliwia montaż bezpośrednio na maszynach lub w wymagających lokalizacjach bez konieczności stosowania dodatkowych obudów ochronnych.
Urządzenie wyposażono w osiem złącz M12 oraz wytrzymałe złącza zasilające i magistralne, co umożliwia łatwą oraz szybką instalację i wymianę w terenie.
Najważniejsze zalety modułu Cube67 I/O
- Wielofunkcyjne wejścia/wyjścia cyfrowe: możliwość dowolnej konfiguracji jako wejścia lub wyjścia pozwala elastycznie dostosować moduł do indywidualnych wymagań aplikacji.
- Wysoka obciążalność wyjść (do 1,6 A na pin) – umożliwia bezpośrednie sterowanie nawet wymagającymi elementami wykonawczymi, takimi jak siłowniki, lampy czy elektrozawory.
- Odporność na zwarcia i przeciążenia – gwarancja bezpieczeństwa podłączonych urządzeń oraz stabilnej pracy instalacji przez długi czas.
- Błyskawiczna diagnostyka: diody LED informujące o stanie modułu i każdego kanału. Informacje o przeciążeniu, zwarciu i braku napięcia dostępne zarówno na miejscu, jak i przez magistralę.
- Szeroki zakres temperatur pracy od 0°C do 55°C oraz przechowywania od -20°C do 75°C.
- Łatwa integracja – standardowa forma M12 zapewnia kompatybilność z najpopularniejszymi przewodami i komponentami systemów automatyki.
Zastosowania modułu Cube67 I/O DIO16 C 8xM12 1,6A
Moduł znajduje szerokie zastosowanie w różnych branżach przemysłu, w szczególności w:
- automatyce produkcyjnej,
- logistyce i systemach transportu wewnętrznego,
- aplikacjach paletyzujących i pakujących,
- maszynach CNC,
- automatyzacji stanowisk montażowych,
- systemach zarządzania procesami przemysłowymi.
Dzięki wysokiej niezawodności i prostocie integracji, moduł Cube67 pozwala na budowę elastycznych i rozproszonych systemów I/O, co redukuje koszty okablowania i podnosi wydajność produkcji.
Wyposażenie i możliwości połączeń produktu Cube67 I/O DIO16 C 8xM12
Moduł wyposażono w złącza:
- 8 x M12 (wejścia/wyjścia) – 5-biegunowe, złączka żeńska, kodowanie A
- M12 Bus In – 6-biegunowe, złączka męska, dedykowane do połączenia z magistralą systemową
- M12 Power In – 6-biegunowe, złączka męska, zasilanie modułu
Możliwość podpięcia szerokiej gamy przewodów systemowych, zasilających oraz do czujników i elementów wykonawczych sprawia, że Cube67 DIO16 C 8xM12 jest niezwykle uniwersalnym elementem każdej instalacji przemysłowej.
Podsumowanie – Cube67 I/O DIO16 C 8xM12 dla wydajnej automatyki
Wybór modułu sieciowego Cube67 I/O DIO16 C 8xM12 1,6A to gwarancja niezawodności, prostoty montażu oraz wszechstronności w najbardziej wymagających aplikacjach automatyki przemysłowej. Dzięki solidnej budowie i zaawansowanym funkcjom diagnostycznym stanowi fundament efektywnych oraz bezpiecznych rozwiązań I/O w nowoczesnych instalacjach produkcyjnych.
