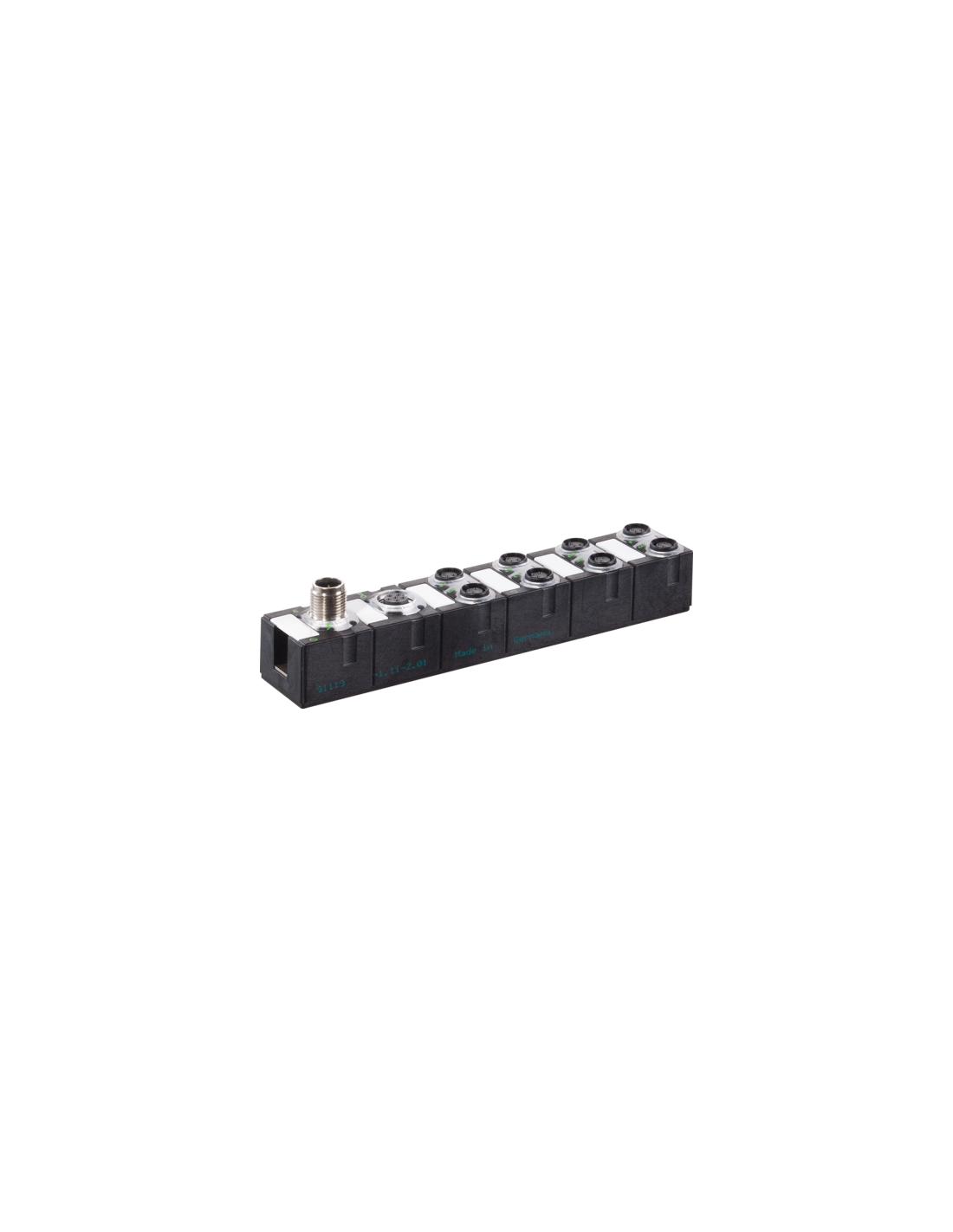

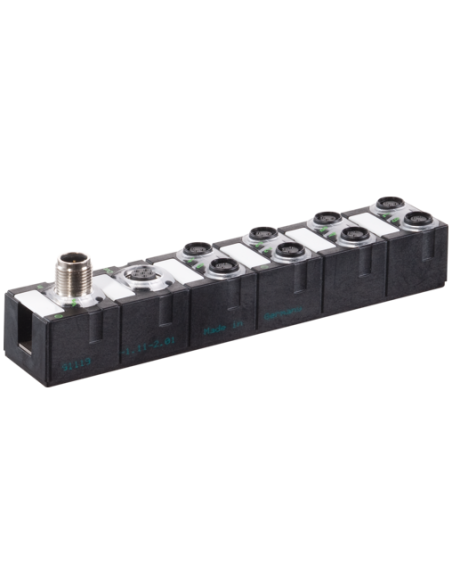

Moduł rozszerzający
DI8 NPN (E) - 8× M8
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | for 3-wire sensors or mechanical switches, NPN |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | DI |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Moduł sieciowy Cube67 I/O 56626 – Rozwiązanie dla zaawansowanej automatyki przemysłowej
Moduł sieciowy Cube67 I/O 56626 to wysokiej klasy komponent dedykowany do systemów automatyki, zapewniający niezawodne rozbudowywanie instalacji w wymagających warunkach przemysłowych. Ten moduł rozszerzający oferuje 8 cyfrowych wejść (DI8) typu NPN z wykorzystaniem złączy M8, co pozwala na bezpośrednie podłączanie czujników i urządzeń wejściowych.
Główne zalety – solidna i uniwersalna konstrukcja Cube67
Obudowa modułu jest w pełni zalana, co zapewnia wysoki stopień ochrony IP67. To rozwiązanie gwarantuje odporność na pył i wilgoć, umożliwiając montaż zarówno w szafach sterowniczych, jak i bezpośrednio w strefie produkcyjnej. Dzięki zastosowaniu uniwersalnych złączy M8 i M12, moduł jest kompatybilny z szeroką gamą przewodów systemowych i czujnikowych.
- Odporność na przeciążenia i zwarcia – zwiększone bezpieczeństwo obsługiwanych urządzeń
- Diagnostyka kanałowa oraz modułowa – szybka identyfikacja usterek dzięki sygnalizacji LED oraz komunikatom przesyłanym przez sieć
- Filtr wejściowy 1 ms – zapewnia dokładne odczyty sygnałów nawet w dynamicznych systemach
- Bezpieczne zasilanie – dedykowane linie zasilające oraz separacja napięciowa
Typowe zastosowania modułu I/O Cube67 56626
Moduł z powodzeniem znajduje zastosowanie w różnych sektorach przemysłu, wszędzie tam, gdzie wymagana jest modułowa rozbudowa systemów wejść/wyjść:
- Automatyka maszyn i linii produkcyjnych
- Systemy montażowe oraz manipulatory przemysłowe
- Systemy transportu i logistyki – szczególnie w trudnych warunkach środowiskowych
- Zintegrowane gniazda czujnikowe do szybkiej instalacji i serwisowania
Budowa, podłączenie i montaż – kompaktowe wymiary i intuicyjna instalacja

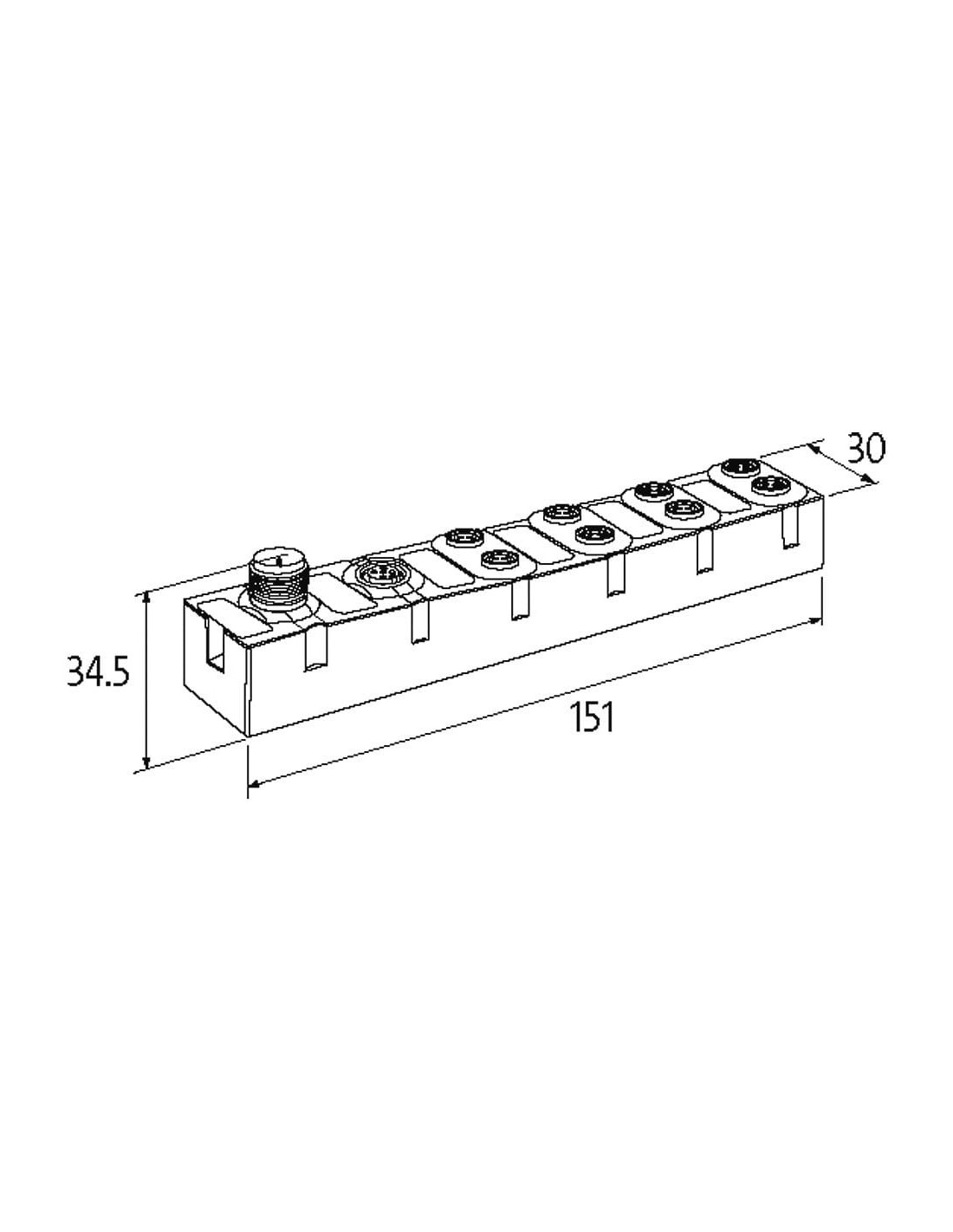

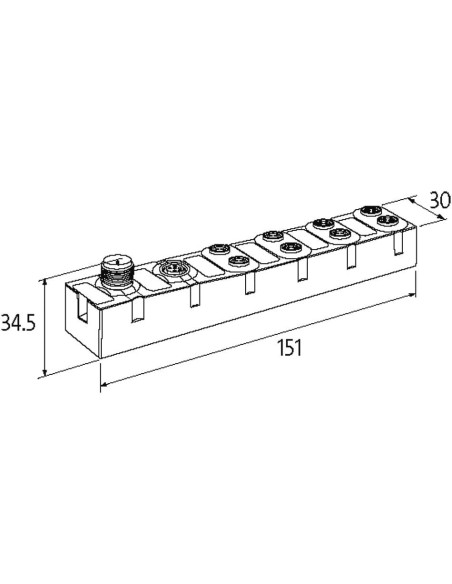

Moduł charakteryzuje się kompaktowymi wymiarami: 151 mm długości, 30 mm szerokości oraz 34,5 mm wysokości. Montaż odbywa się za pomocą 2-otworowego mocowania śrubowego, co pozwala na łatwą i stabilną instalację, niezależnie od orientacji na maszynie. Wysokiej jakości złącza w standardzie przemysłowym zapewniają szybkie i pewne połączenia elektryczne.
Gwarancja bezpieczeństwa oraz niezawodności działania
Wbudowane mechanizmy ochrony i diagnostyki, takie jak ochrona przeciwzwarciowa, przeciążeniowa oraz sygnalizacja LED, pozwalają na szybkie rozpoznanie i eliminację potencjalnych problemów eksploatacyjnych. Zakres temperatury pracy (0°C do 55°C) oraz wysokie parametry przechowywania czynią urządzenie Cube67 I/O 56626 niezawodnym wyborem do każdego środowiska przemysłowego.
Moduł sieciowy Cube67 I/O 56626 to doskonałe rozwiązanie dla inżynierów automatyków ceniących elastyczność, precyzję oraz łatwość integracji z nowoczesnymi systemami sterowania.
