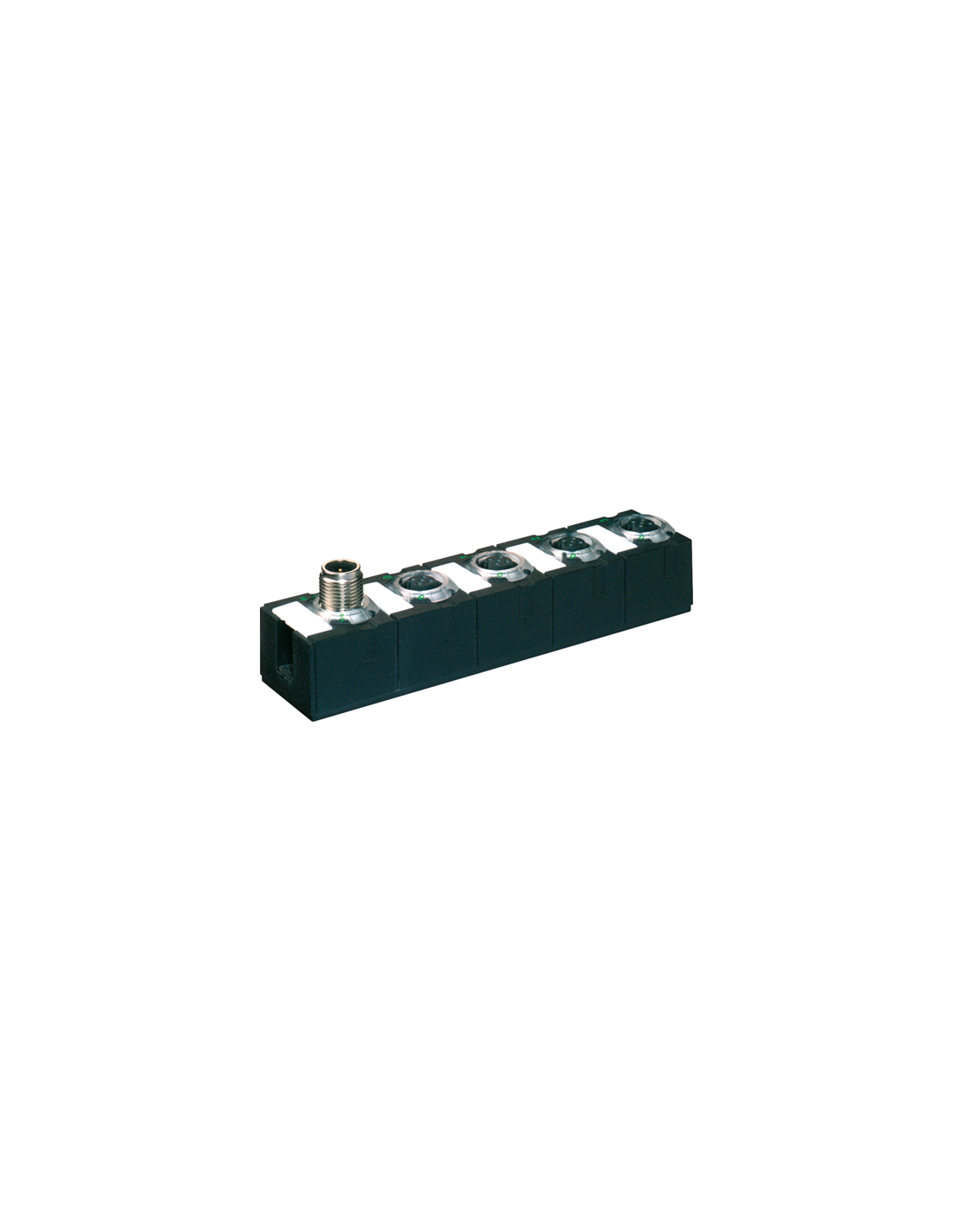

Moduł kompaktowy
DI8 (C) - 4× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Terminator | zintegrowane |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

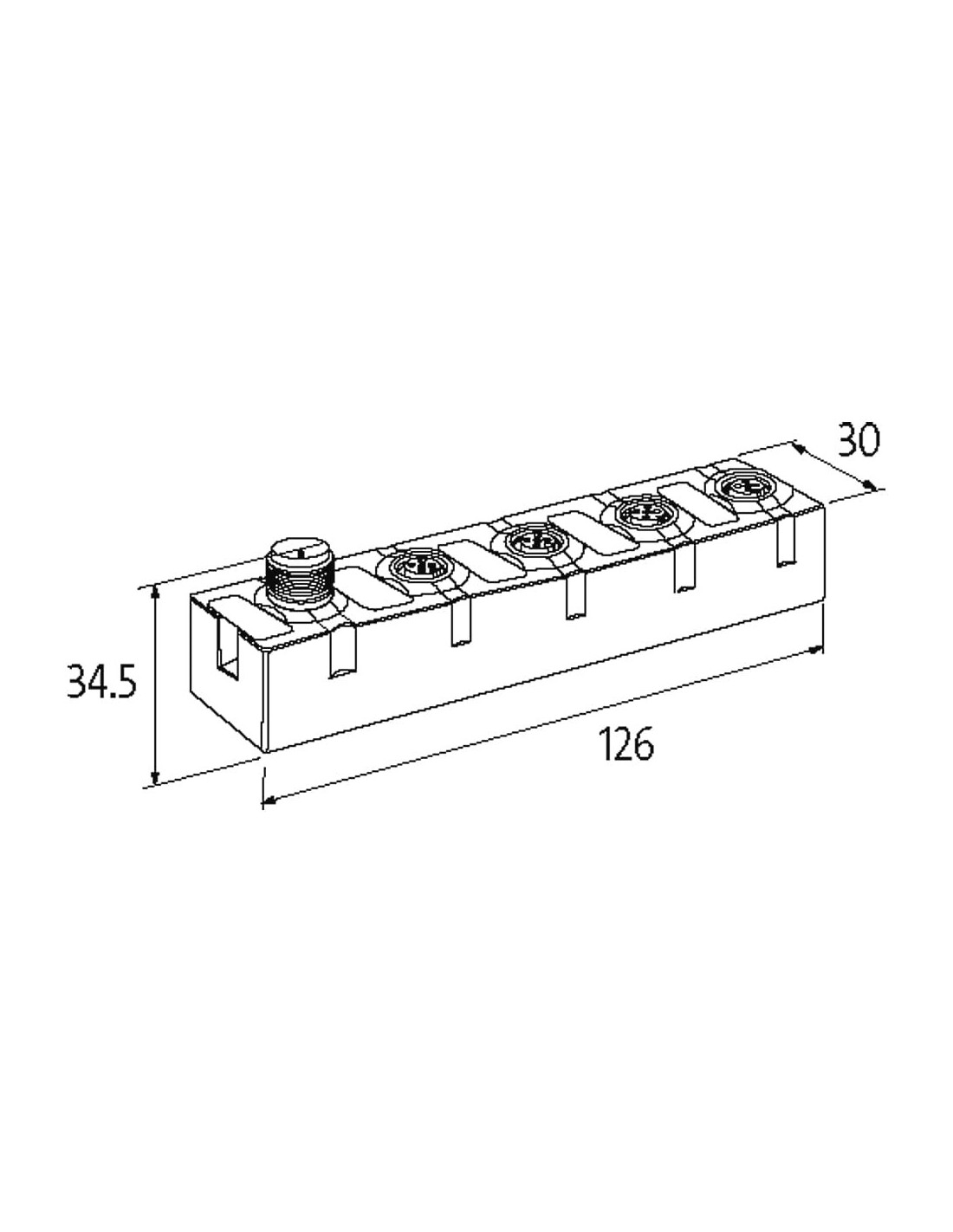

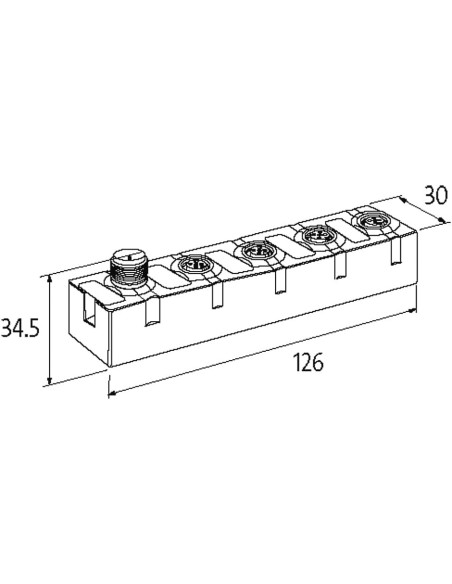

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

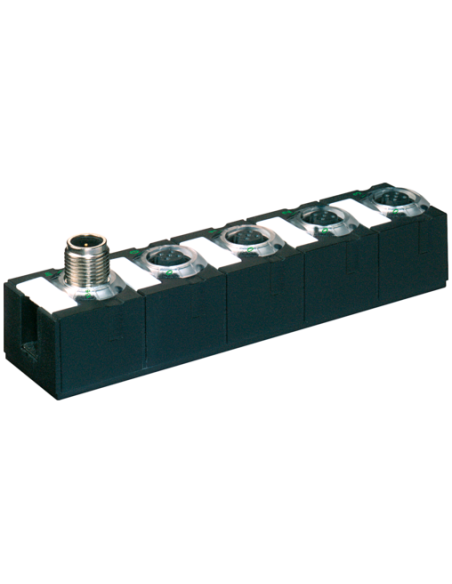

Moduł sieciowy Cube67 I/O DI8 C 4xM12 56612 – kompaktowe rozwiązanie dla automatyki
Moduł sieciowy Cube67 I/O DI8 C 4xM12 o kodzie produktu 56612 to wytrzymały, kompaktowy komponent zaprojektowany w celu rozszerzenia możliwości systemów automatyki przemysłowej. Urządzenie zapewnia 8 wejść cyfrowych oraz wysoką odporność na warunki przemysłowe dzięki całkowicie zalewanej obudowie z ochroną IP67, co gwarantuje bezpieczną i długotrwałą pracę także w trudnym środowisku.
Najważniejsze zalety modułu Cube67 DI8 C 4xM12
- Pełna szczelność dzięki całkowicie zalanej obudowie – odporność na wilgoć, pył i wibracje przemysłowe
- Złącza M12 – standardowe, szybkie i pewne połączenie z czujnikami oraz elementami wykonawczymi
- 8 wejść cyfrowych (PNP) – umożliwiają obsługę szerokiej gamy czujników oraz przełączników 3-przewodowych
- Kompaktowe wymiary: 126 mm x 30 mm x 34,5 mm – modułowa zabudowa bez konieczności rozbudowy szaf sterowniczych
- Łatwość montażu – montaż za pomocą śrub (2-otworowy), co pozwala na łatwą integrację z istniejącymi instalacjami
- Bezpieczeństwo i diagnostyka – moduł wyposażony w diagnostykę podnapięciową, przeciążeniową oraz zwarciową z sygnalizacją LED
Typowe zastosowania Cube67 DI8 C 4xM12
Moduł sieciowy z wejściami cyfrowymi typowo stosowany jest w:
- systemach automatyki maszyn i linii produkcyjnych, gdzie wymagana jest szybka i bezpieczna komunikacja sygnałów z czujników
- aplikacjach transportu wewnętrznego i logistyki
- systemach pakowania oraz zautomatyzowanego montażu
- instalacjach wymagających rozproszonego wejścia/wyjścia z wysoką odpornością na czynniki środowiskowe
Konstrukcja i kompatybilność – Cube67 I/O DI8 C 4xM12
Zastosowanie standardowych złączy M12 umożliwia wykorzystanie szerokiej gamy przewodów oraz sprawne połączenie z pozostałymi modułami systemu Cube67. Urządzenie jest przeznaczone do współpracy z trójprzewodowymi czujnikami lub przełącznikami mechanicznymi, pracując zgodnie z normą EN 61131-2.
Energooszczędność oraz zintegrowane zabezpieczenia przeciwprzeciążeniowe i przeciwzwarciowe zwiększają niezawodność układów automatyki, skracając czas przestojów i minimalizując ryzyko uszkodzeń.
Trwałość i odporność w trudnych warunkach przemysłowych
Obudowa modułu klasy IP67 pozwala na bezpieczną eksploatację nawet w strefach narażonych na kontakt z cieczami, kurzem oraz częstymi wstrząsami mechanicznymi. Moduł pracuje w szerokim zakresie temperatur, co dodatkowo zwiększa możliwości jego zastosowania w automatyce przemysłowej.
Cube67 I/O DI8 C 4xM12 – niezawodny partner rozproszonej automatyki i efektywnej rozbudowy instalacji I/O w przemyśle.
