Moduł rozszerzający
DO16 - Valve (E) 0.5 m
Wtyczka wielostykowa (70 mA)
PARKER - Series V
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,05 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 18 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | Out 9 |
| PIN 10 | Out 10 |
| PIN 11 | Out 11 |
| PIN 12 | Out 12 |
| PIN 13 | Out 13 |
| PIN 14 | Out 14 |
| PIN 15 | Out 15 |
| PIN 16 | Out 16 |
| PIN 17 | 0 V |

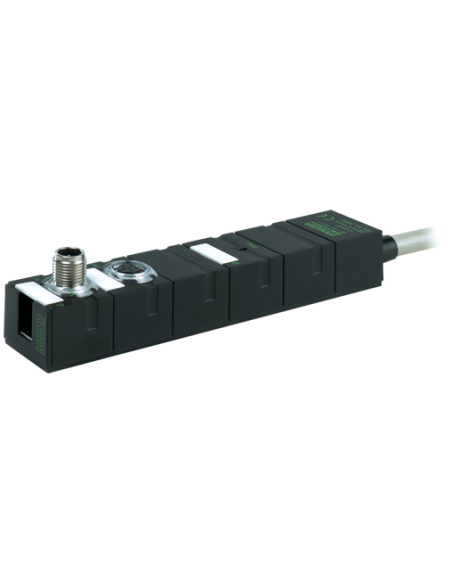

Moduł rozszerzający zaworowy Cube67 5665101 – nowoczesne sterowanie wyjściami w automatyce przemysłowej
Moduł Cube67 zaworowy 5665101 to zaawansowane rozwiązanie zaprojektowane do sterowania zaworami elektromagnetycznymi w instalacjach automatyki przemysłowej. Moduł umożliwia wygodne zarządzanie do 16 wyjściami cyfrowymi, zapewniając elastyczność i niezawodność w systemach rozproszonych.
Zastosowania i możliwości modułu zaworowego Cube67
Cube67 5665101 znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, aplikacjach montażowych, systemach transportowych oraz automatyce procesowej, gdzie sterowanie dużą liczbą zaworów odbywa się centralnie i wymaga wysokiego poziomu diagnostyki.
Dzięki zwartym wymiarom oraz wysokiemu stopniowi ochrony, doskonale sprawdza się w trudnych warunkach przemysłowych.
- Wielokanałowość: Sterowanie aż 16 wyjściami do zaworów pneumatycznych lub hydraulicznych.
- Kompatybilność: Integracja z systemami Parker – Series V oraz zgodność z techniką Cube67.
- Solidność wykonania: Obudowa o wysokim stopniu ochrony IP67, całkowicie zalana, odporna na pył i wilgoć.
- Zaawansowana diagnostyka: Sygnalizacja błędów (zwarcia, przeciążenia, braku napięcia) przez magistralę i LED.
- Bezpieczeństwo: Ochrona przed przeciążeniem i zwarciem na każdym kanale.
- Łatwość montażu: Dwupunktowe mocowanie śrubowe oraz standaryzowane złącza systemowe M12.
- Elastyczne połączenia: Szybkie łączenie z innymi modułami Cube67 poprzez złącza Bus In/Bus Out.
Korzyści z zastosowania modułu Cube67 do sterowania wyspami zaworowymi
Moduł wysp zaworowych Cube67 5665101 pozwala na znaczną redukcję okablowania, upraszcza rozbudowę linii produkcyjnych i zapewnia szybki dostęp do przejrzystej diagnostyki pracy każdego wyjścia.
Jest to szczególnie istotne w systemach wymagających minimalnych przestojów i szybkiej identyfikacji usterek.
Zastosowanie tego typu modułów umożliwia:
- decentralizację sterowania w systemach automatyki,
- organizację zwartego i uporządkowanego rozdzielenia sygnałów,
- szybką lokalizację błędów w instalacji,
- integrację z wyspami zaworowymi w popularnych standardach przemysłowych.
Podstawowe zalety i najważniejsze cechy konstrukcyjne Cube67 5665101

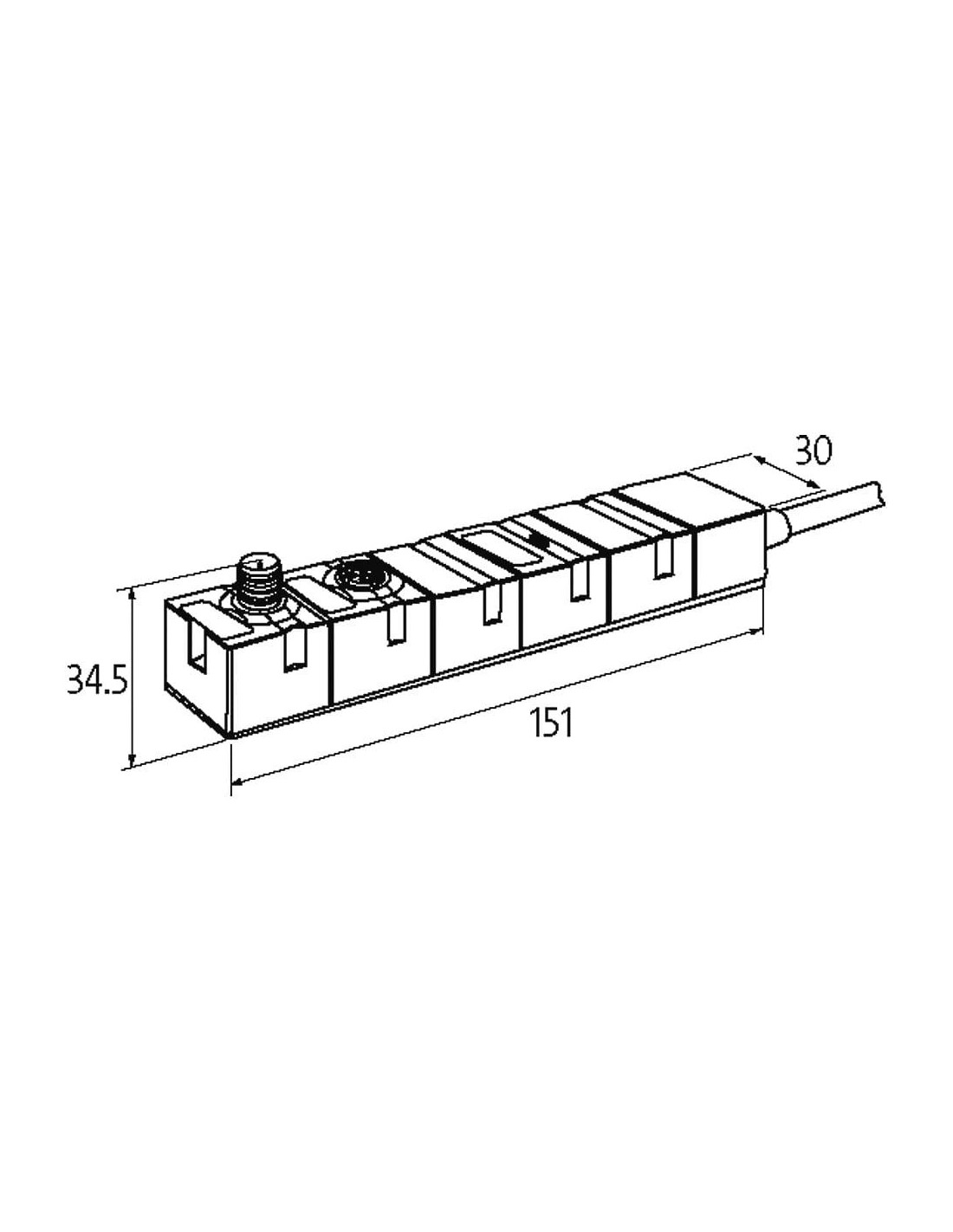

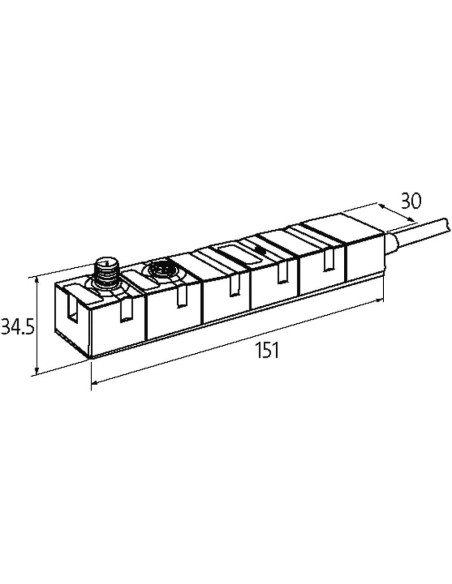

- Kompaktowa budowa: wymiary 151 x 30 x 34,5 mm pozwalają na zastosowanie także w ograniczonych przestrzeniach.
- Wytrzymałość temperaturowa: praca w zakresie od 0 °C do 55 °C oraz przechowywanie od -20 °C do 75 °C.
- Normy przemysłowe: zgodność z EN 61131-2, wysoki poziom odporności na zakłócenia.
- Prosta rozbudowa: szybkie wpięcie kolejnych modułów dzięki systemowym złączom plug-in.
Cube67 5665101 to zaawansowany i niezawodny element infrastruktury przemysłowej, który znacząco zwiększa sprawność i przejrzystość sterowania w instalacjach automatyki.
