Cube67+
PROFIBUS DP
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 120 mA |
| Prąd sumaryczny UA maks. | 8 A |
| Prąd sumaryczny US maks. | 8 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 244 Bytes |
| Zakres adresów wejść maks. | 244 Bytes |
| Zakres adresów min. | 0 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Komunikacja przemysłowa | IO-Link
| Liczba portów master IO-Link maks. | 12 |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 32 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

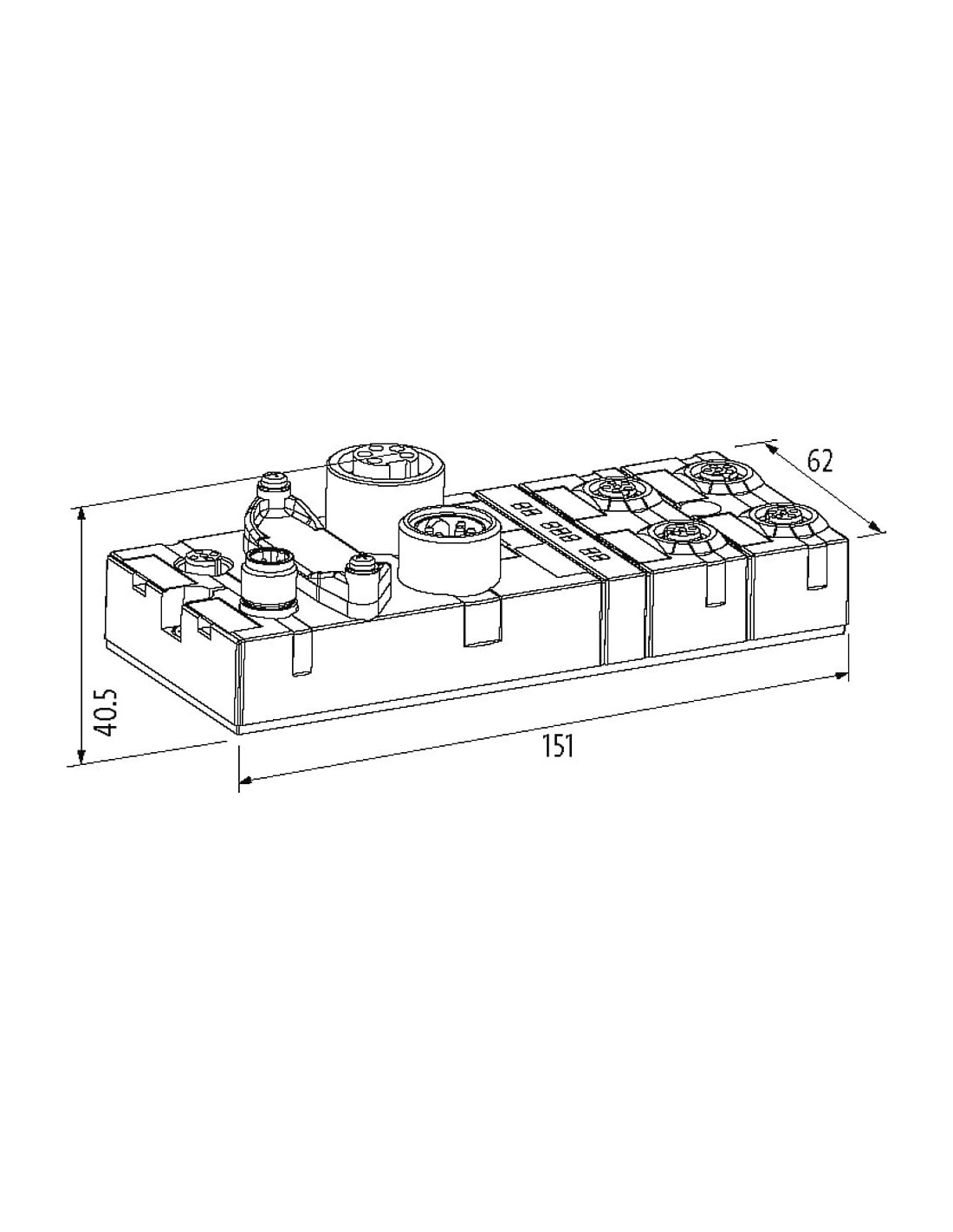

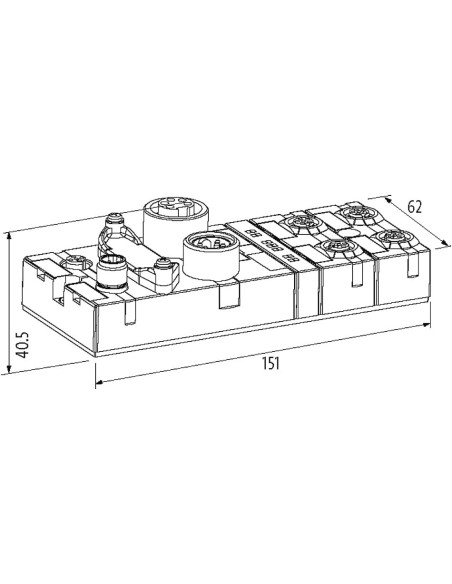

| Wysokość | 151 mm |
| Szerokość | 62 mm |
| Głębokość | 40,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Internal system connection |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V |
| PIN 2 | Cable A (GN) |
| PIN 3 | 0 V |
| PIN 4 | Cable B (RD) |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V |
| PIN 2 | Cable A (GN) |
| PIN 3 | 0 V |
| PIN 4 | Cable B (RD) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

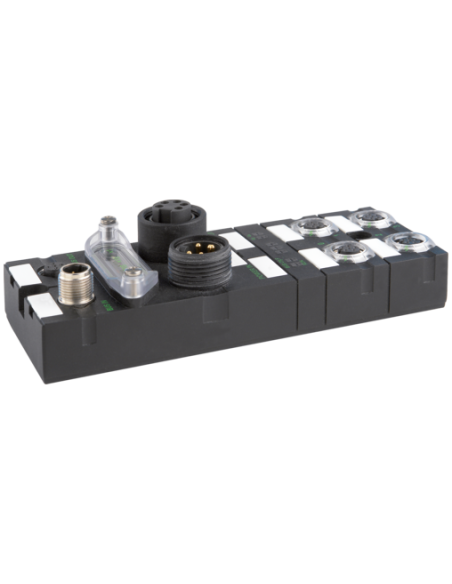

Węzeł sieciowy Cube67+, Profibus DP 56521 – moduł komunikacyjny do systemów automatyki
Węzeł sieciowy Cube67+ Profibus DP 56521 to zaawansowany moduł sieciowy dedykowany do rozproszonych systemów automatyki, który umożliwia łatwe włączenie urządzeń Cube67 do przemysłowych sieci Profibus DP. Dzięki solidnej, całkowicie zalanej obudowie o stopniu ochrony IP67, urządzenie doskonale sprawdza się nawet w wymagających warunkach przemysłowych, gwarantując niezawodność działania oraz wysoką odporność na wilgoć, pył i inne czynniki zewnętrzne.
Zalety i możliwości zastosowania węzła sieciowego Cube67+, Profibus DP
Moduł Cube67+ z interfejsem Profibus DP przeznaczony jest do integracji maszyn, linii produkcyjnych oraz stanowisk automatyki, które wymagają zdalnej i rozproszonej instalacji modułów IO. Kompatybilność z maksymalnie 32 modułami rozszerzeń umożliwia elastyczne projektowanie układu automatyki oraz redukcję okablowania.
- Optymalizacja czasu instalacji – szybka i łatwa integracja dzięki znormalizowanym złączom M12 i 7/8”.
- Wytrzymała konstrukcja – hermetyczna obudowa pozwala na montaż bezpośrednio na maszynie, bez konieczności stosowania dodatkowych szaf sterowniczych.
- Wysoka modułowość i skalowalność – możliwość rozbudowy systemu poprzez podłączenie do 32 modułów rozszerzeń.
- Bezpośrednia diagnostyka LED – sygnalizacja stanów pracy na module i kanale oraz diagnostyka zwarć i przeciążeń.
- Maksymalna elastyczność – oddzielne porty komunikacyjne (Bus In/Bus Out) i zasilania (Power In/Out) umożliwiają kaskadowe połączenia i łatwe rozdzielanie zasilania w systemie.
- Obsługa do 12 portów IO-Link Master – łatwa integracja czujników i elementów wykonawczych z wsparciem protokołu IO-Link.
Typowe zastosowania i możliwości integracji Cube67+, Profibus DP
Cube67+ Profibus DP 56521 doskonale sprawdza się w takich aplikacjach jak linie produkcyjne do montażu, transport wyrobów, stanowiska pomiarowe, robotyka oraz wszelkie układy wymagające komunikacji i kontroli urządzeń obiektowych w warunkach bezpośredniej obecności czynników przemysłowych.
- Automatyka maszyn i linii produkcyjnych
- Modernizacja i rozbudowa infrastruktury przemysłowej
- Systemy konfekcjonowania i pakowania
- Integracja czujników i siłowników z obsługą IO-Link
- Przemysł spożywczy, motoryzacyjny, logistyczny oraz specjalistyczne aplikacje przemysłowe
Wytrzymała konstrukcja oraz uniwersalne możliwości połączeń czynią Cube67+ Profibus DP 56521 idealnym wyborem do kompleksowego i elastycznego budowania zdecentralizowanych systemów automatyki przemysłowej.
