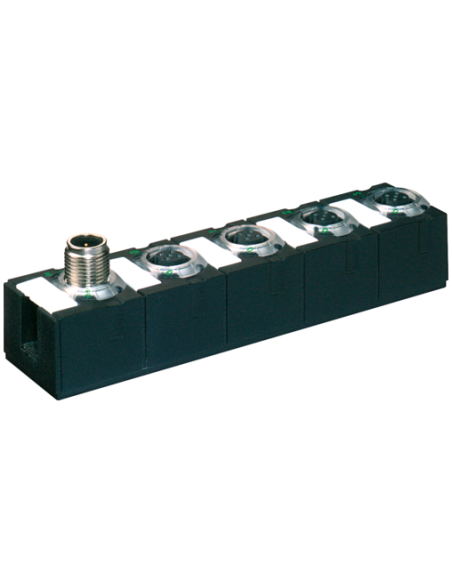

Moduł kompaktowy
AI4 - (C) 4× M12 (RTD)
dla oporników i temperatury
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Typ czujnika | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, 0...3000 Ohm, R |
| Czas przetwarzania wejścia analogowego na kanał | 58 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

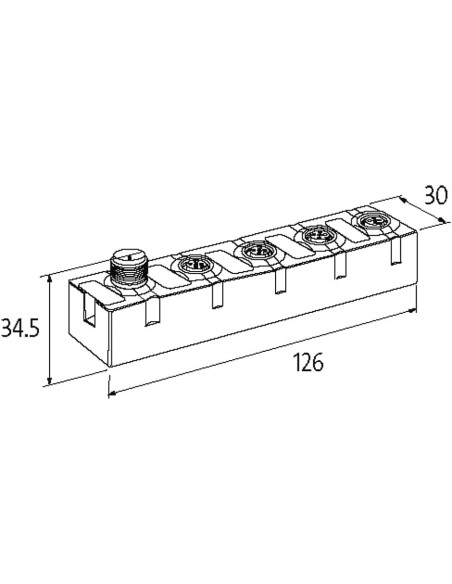

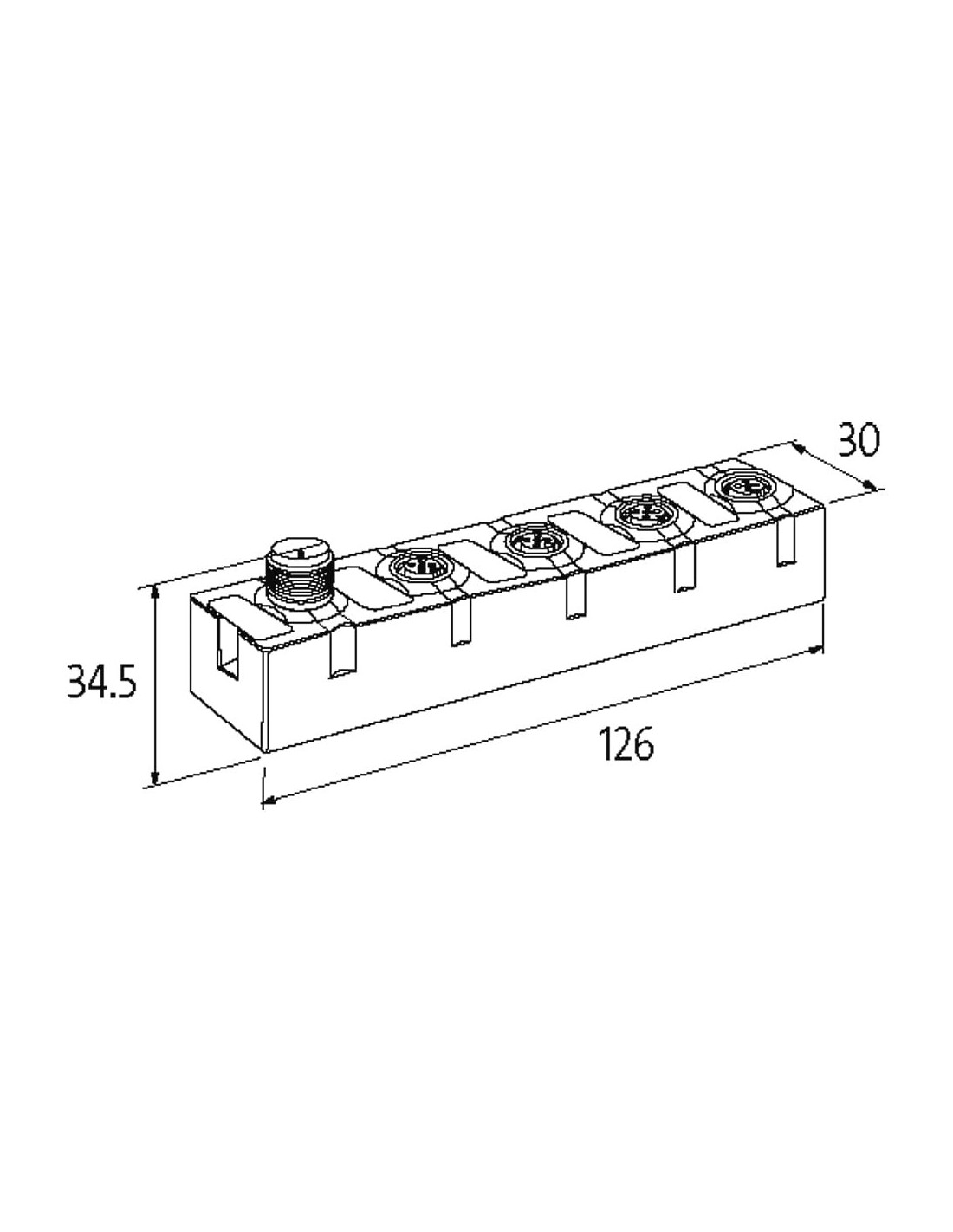

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | RD |
| PIN 2 | RD |
| PIN 3 | WH |
| PIN 4 | WH |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Moduł sieciowy Cube67 I/O AI4 C 4xM12 RTD 56740 – precyzyjny pomiar temperatury w automatyce przemysłowej
Moduł sieciowy Cube67 I/O AI4 C 4xM12 RTD (kod produktu: 56740) to kompaktowe rozwiązanie dedykowane przemysłowym systemom automatyki, które umożliwia precyzyjny pomiar temperatury oraz rezystancji. Dzięki czterem wejściom analogowym obsługującym różnorodne typy czujników (RTD oraz rezystory), moduł doskonale sprawdza się w wymagających aplikacjach przemysłowych.
Najważniejsze cechy modułu Cube67 AI4 C 4xM12 RTD
- 4 kanały wejść analogowych – dedykowane dla czujników temperatury (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000) oraz rezystorów (0...3000 Ohm).
- Złącza M12 – gwarantują szybki i łatwy montaż czujników, zapewniając niezawodność i odporność na warunki przemysłowe.
- Wysoki stopień ochrony IP67 – pełna odporność na pył i wilgoć, co pozwala na instalację modułu bezpośrednio w strefach produkcyjnych.
- Kompaktowe rozmiary – obudowa o wymiarach 126 x 30 x 34,5 mm z możliwością łatwego montażu na powierzchni przy użyciu śrub, nawet w ograniczonych przestrzeniach.
- Zaawansowana diagnostyka – sygnalizacja stanu oraz błędów za pomocą diod LED oraz przesył informacji przez magistralę. Funkcje detekcji napięcia, zwarcia, przeciążenia i niedocisnienia podnoszą bezpieczeństwo aplikacji.
- Wytrzymała, zalana obudowa – zapewnia ochronę podzespołów elektronicznych przed uszkodzeniami mechanicznymi i wpływem środowiska.
Zastosowanie modułu Cube67 I/O AI4 C 4xM12 RTD
Moduł wejść analogowych Cube67 znajduje zastosowanie wszędzie tam, gdzie niezbędny jest precyzyjny i bezpieczny pomiar temperatury lub rezystancji w instalacjach przemysłowych, takich jak:
- Automatyka produkcyjna i linie montażowe
- Sektor spożywczy, farmaceutyczny i chemiczny
- Systemy HVAC i klimatyzacji przemysłowej
- Monitorowanie procesów w aplikacjach specjalistycznych
- Systemy sterowania maszyn i urządzeń wymagające akwizycji sygnałów z czujników temperatury
Dlaczego warto wybrać Cube67 I/O AI4 C 4xM12 RTD?
- Uniwersalność – obsługuje szeroką gamę czujników temperatury i rezystancji.
- Niezawodność w trudnych warunkach przemysłowych – wysoki stopień ochrony oraz solidna, zalewana konstrukcja.
- Intuicyjna diagnostyka usterek – umożliwia szybką reakcję serwisową i minimalizację przestojów.
- Szybka integracja – kompaktowa budowa i standaryzowane złącza M12.
Specyfikacja techniczna w skrócie
- Pobór prądu maksymalny: 50 mA
- Prąd sumaryczny UA/US maks.: 4 A
- Czas przetwarzania wejść: 58 ms na kanał
- Zakres temperatury pracy: 0°C do +55°C
- Montaż: 2-otworowe mocowanie śrubowe
Cube67 I/O AI4 C 4xM12 RTD to niezawodne rozwiązanie do pomiaru temperatury i rezystancji, spełniające wymagania nowoczesnych systemów automatyki przemysłowej. Pełna odporność na IP67, wytrzymała konstrukcja oraz szerokie możliwości diagnostyczne czynią z niego funkcjonalny element każdego zaawansowanego układu sterowania.
