Moduł rozszerzający
DIO16 - 0.5 A (E) - 8× M12
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Części metalowe: Stal nierdzewna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

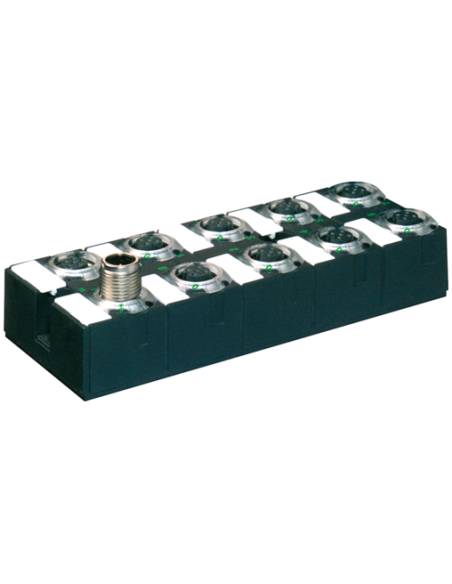

Moduł sieciowy Cube67 DIO16 E 8xM12 VA 5660151 – Rozbudowane możliwości automatyzacji
Moduł sieciowy Cube67 DIO16 E 8xM12 VA to zaawansowane rozwiązanie przeznaczone do zastosowań przemysłowych, gdzie wymagane jest niezawodne połączenie dużej liczby sygnałów wejściowych i wyjściowych. Dzięki kompaktowej obudowie całkowicie zalanej materiałem ochronnym, zapewnia on wysoką odporność na czynniki zewnętrzne i gwarantuje bezproblemową pracę nawet w trudnych warunkach środowiskowych (stopień ochrony IP67).
Nowoczesna i solidna konstrukcja Cube67 DIO16 E – odporność na zwarcia i przeciążenia
Urządzenie wyposażone jest w 16 kanałów wejść/wyjść cyfrowych (multifunkcyjnych), rozdzielonych na 8 gniazd M12. Elementy metalowe wykonane są ze stali nierdzewnej, co zwiększa odporność na korozję. Moduł charakteryzuje się również odpornością na zwarcia i przeciążenia, co istotnie wpływa na jego trwałość oraz bezpieczeństwo użytkowania.
Wszystkie złącza dostępne są w wygodnej i bezpiecznej formie M12, co umożliwia szybkie podłączanie i elastyczną konfigurację systemów automatyki przemysłowej.
Cube67 DIO16 E 8xM12 VA – kluczowe zalety i zastosowania
- Kompaktowa budowa, umożliwiająca łatwy montaż nawet w ograniczonych przestrzeniach
- Rozszerzalność systemów Cube67 oraz wszechstronne możliwości konfiguracji
- Ochrona IP67 – doskonała odporność na kurz, wilgoć i wodę
- Wielofunkcyjne kanały we/wy do elastycznego sterowania procesami
- Wysoka trwałość materiałowa (stal nierdzewna) oraz całkowicie zalana obudowa chroniąca elektronikę
- Rozbudowane opcje diagnostyczne (wskazania LED, sygnalizacja awarii przez sieć i na kanale)
- Bezpieczeństwo pracy – wykrywanie zwarć, przeciążeń i niedonapięcia
Typowe zastosowania modułu Cube67 DIO16 E 8xM12
Moduł Cube67 DIO16 E 8xM12 VA 5660151 znajduje szerokie zastosowanie w automatyce przemysłowej, liniach produkcyjnych, systemach pakowania, zautomatyzowanych magazynach oraz wszędzie tam, gdzie wymagana jest szybka i niezawodna obsługa wielu sygnałów cyfrowych. Jest idealny do pracy w wymagających warunkach oraz w miejscach, gdzie istotne są elastyczność i wysoki poziom bezpieczeństwa instalacji.
Uniwersalne możliwości podłączania (przewody sygnałowe, przewody czujnikowe M12), a także trwałość i odporność na uszkodzenia sprawiają, że jest to urządzenie, które może znacząco usprawnić i zabezpieczyć procesy sterowania w nowoczesnych zakładach produkcyjnych.
Główne cechy techniczne Cube67 DIO16 E 8xM12 VA 5660151

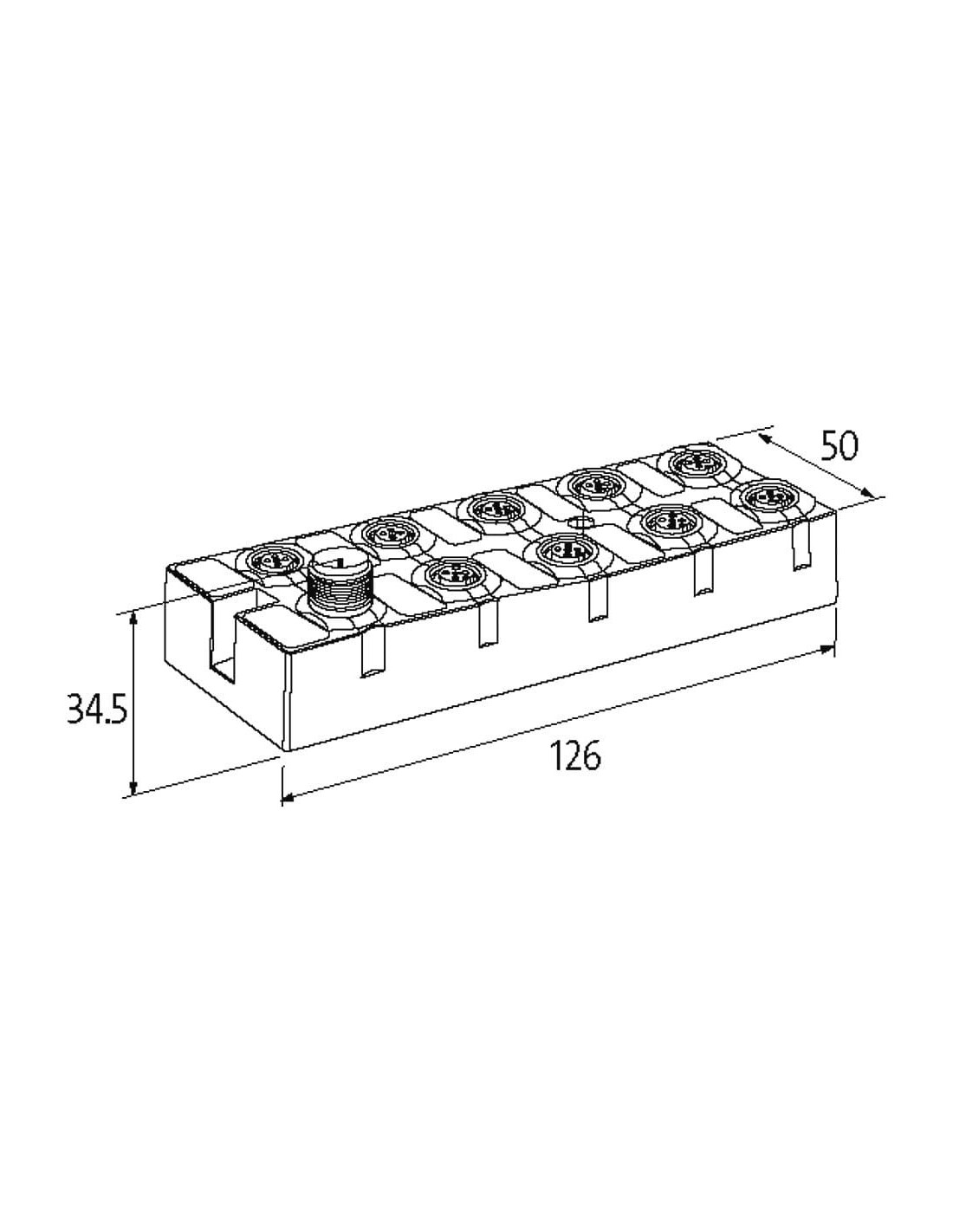

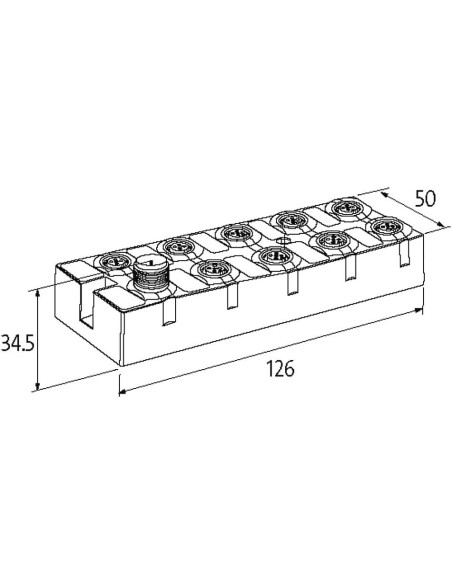

- Wymiary: 126 × 50 × 34,5 mm
- 16 cyfrowych wejść/wyjść (8 gniazd M12 typu żeńskiego, 5 pinów)
- Obsługa standardu PNP dla czujników 3-przewodowych oraz wyłączników mechanicznych
- Sygnalizacja LED – status połączenia i transferu danych
- Możliwość pracy w temperaturach od 0°C do 55°C
- Łatwy montaż na śruby (2-otworowe mocowanie)
- Całkowita szczelność i odporność mechaniczna
Cube67 DIO16 E 8xM12 VA 5660151 to niezawodne rozwiązanie, które pozwala na automatyzację i pełną kontrolę procesów technologicznych w wymagającym środowisku przemysłowym.
