Moduł rozszerzający
DI8 PNP (E) - 8× M8
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

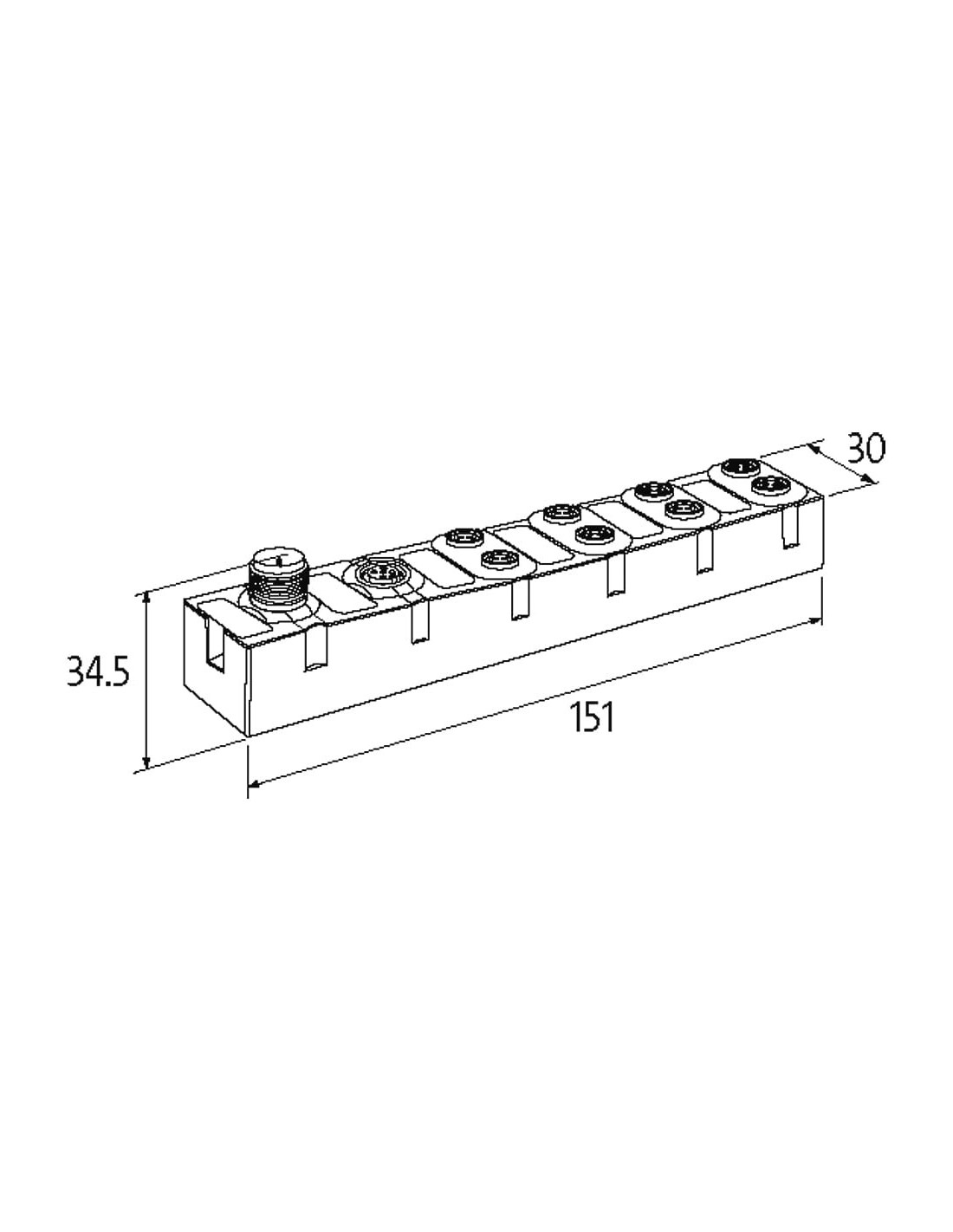

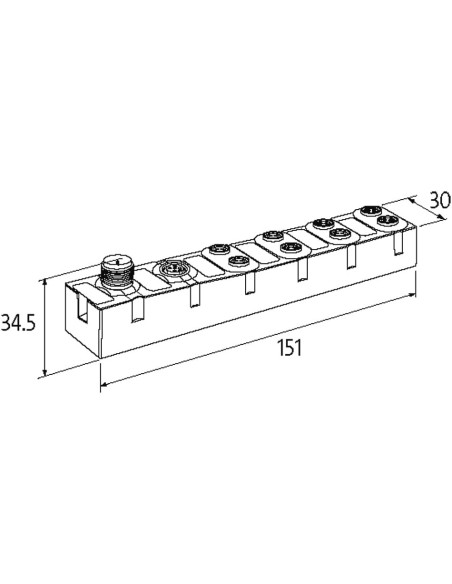

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | R |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | DI |

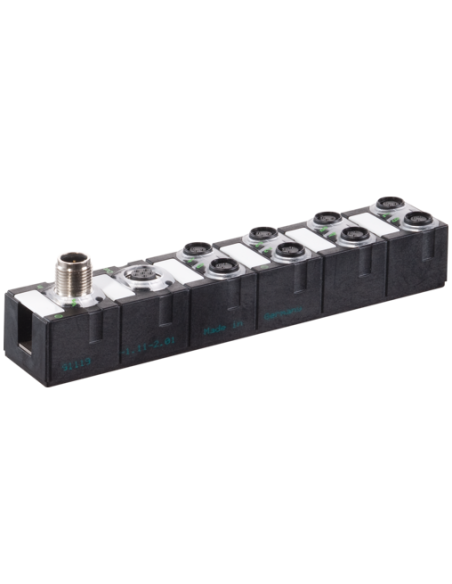

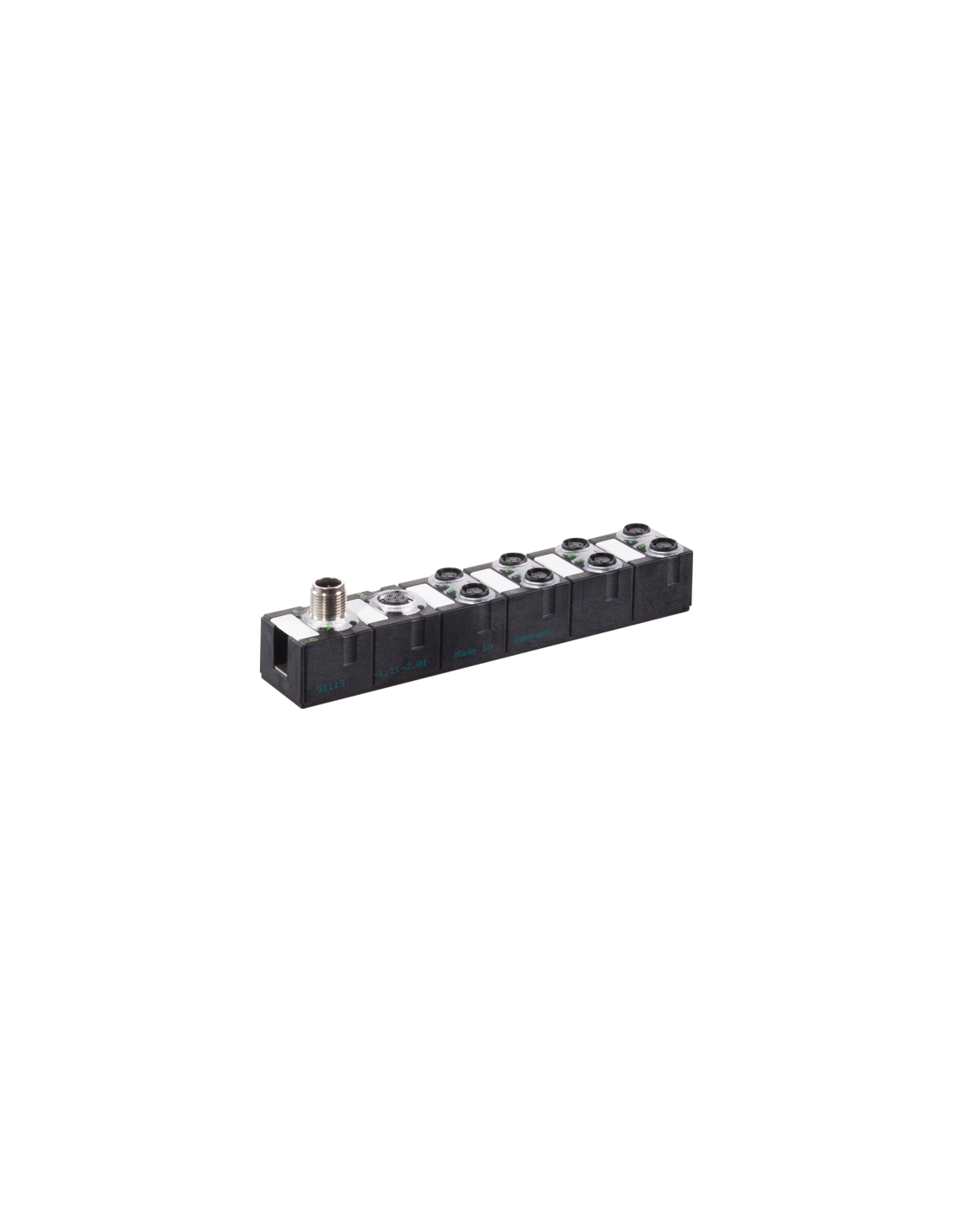

Moduł sieciowy Cube67 I/O DI8 E 8xM8 56623 – Rozbudowa systemów automatyki
Moduł sieciowy Cube67 I/O DI8 E 8xM8 o kodzie produktu 56623 to nowoczesne urządzenie przeznaczone do rozbudowy instalacji automatyki przemysłowej. Dzięki kompaktowym wymiarom (151 mm x 30 mm x 34,5 mm), a także wysokiemu stopniowi ochrony IP67, moduł doskonale sprawdza się w trudnych i wymagających warunkach przemysłowych, gdzie niezbędna jest niezawodność działania i trwałość.
Zastosowania modułu Cube67 I/O DI8 E 8xM8 – wszechstronne możliwości integracji
Moduł Cube67 I/O DI8 E 8xM8 wyróżnia się dużą funkcjonalnością i elastycznością zastosowania:
- Automatyzacja linii produkcyjnych – szybka integracja w szafach sterowniczych, liniach montażowych, stanowiskach testowych, pakowaniu czy sortowaniu.
- Szybki montaż rozproszony – idealny do zastosowań, gdzie wymagane jest rozproszenie wejść/wyjść w instalacji, np. w maszynach modularnych.
- Bezpośrednia współpraca z czujnikami i przełącznikami – kompatybilność z czujnikami 3-przewodowymi i mechanicznymi przełącznikami PNP.
Zalety i cechy wyróżniające produkt Cube67 I/O DI8 E 8xM8
- Całkowicie zalana obudowa – zwiększona odporność na wilgoć, pył i uszkodzenia mechaniczne.
- Wysoka niezawodność dzięki ochronie przed przeciążeniem i zwarciem.
- Zaawansowana diagnostyka – pełna informacja o stanie modułu i kanału za pomocą sygnalizacji LED oraz poprzez sieć.
- Elastyczne możliwości montażu – mocowanie na dwie śruby pozwala na szybki montaż na różnych powierzchniach.
- Łatwe i uniwersalne połączenia – 8 portów M8 umożliwia szybkie podłączenie czujników i urządzeń wykonawczych.
- Podwójne zasilanie (UA i US) oraz złącza magistrali typu M12 zwiększają elastyczność w projektowaniu instalacji.
Typowe miejsca zastosowań modułu Cube67 I/O DI8 E 8xM8
- Linie produkcyjne i montażowe w przemyśle motoryzacyjnym, spożywczym i farmaceutycznym
- Maszyny specjalistyczne i roboty przemysłowe
- Automatyczne systemy sortowania i transportu
- Systemy magazynowe i intralogistyka
- Instalacje wymagające rozproszonego zbierania sygnałów wejściowych
Nowoczesny standard podłączeń – szybkie i niezawodne działanie
Moduł sieciowy Cube67 I/O DI8 E 8xM8 wyposażony jest w złącza M8 (8 × 3-biegunowe) dedykowane do wejść cyfrowych oraz złącza M12 (6-biegunowe) dla magistrali komunikacyjnej. Kodowanie typu A oraz solidne wykonanie mechaniczne gwarantują niezawodność i pewność połączeń w każdych warunkach przemysłowych.
Dzięki połączeniu wytrzymałości, wszechstronności i prostoty montażu, moduł sieciowy Cube67 I/O DI8 E 8xM8 stanowi efektywne rozwiązanie do tworzenia nowoczesnych, rozproszonych instalacji automatyki przemysłowej.
