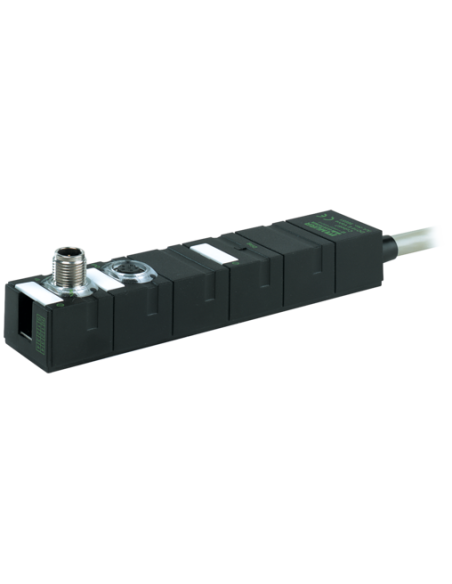

Moduł rozszerzający
DIO8 - 60 mA (E) 0.5 m (M12)
8-piny
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,5 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd łączeniowy maks. | 60 mA |
Dane techniczne | Komunikacja przemysłowa
| Parametryzacja kanałów I/O | Diagnoseeingang, Wejście, Wyjście |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

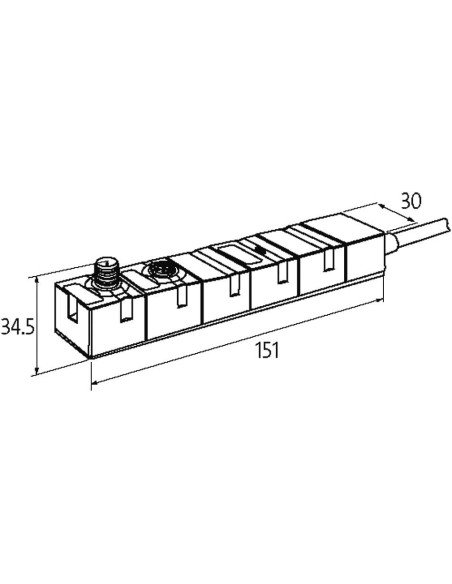

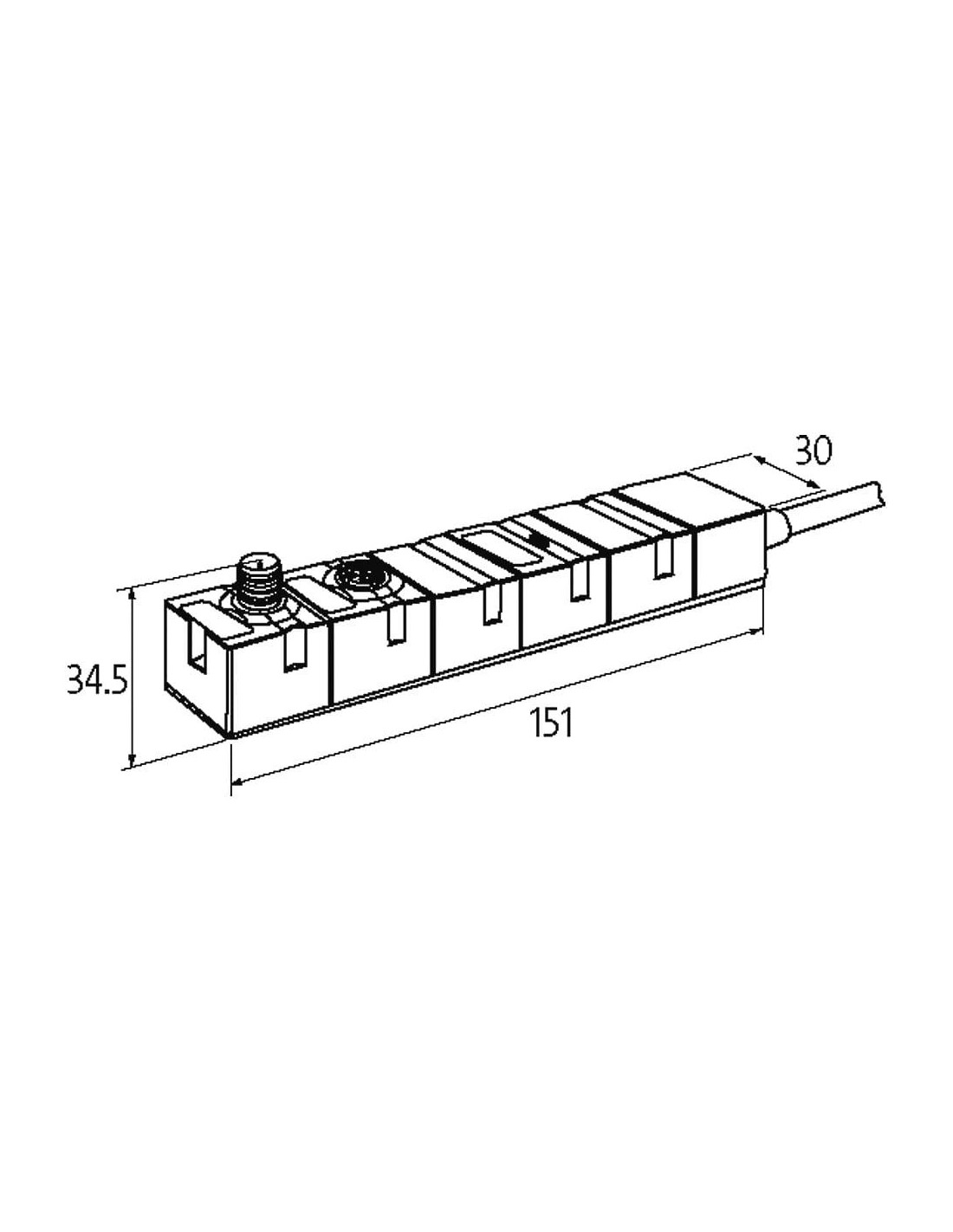

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 8 |
| PIN 1 | In / Out 1 |
| PIN 2 | In / Out 2 |
| PIN 3 | In / Out 3 |
| PIN 4 | In / Out 4 |
| PIN 5 | In / Out 5 |
| PIN 6 | In / Out 6 |
| PIN 7 | In / Out 7 |
| PIN 8 | In / Out 8 |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
