Moduł kompaktowy
DIO8 - 0.5 A (C) - 4× M12
odporny na zwarcie i przeciążenie
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Terminator | zintegrowane |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

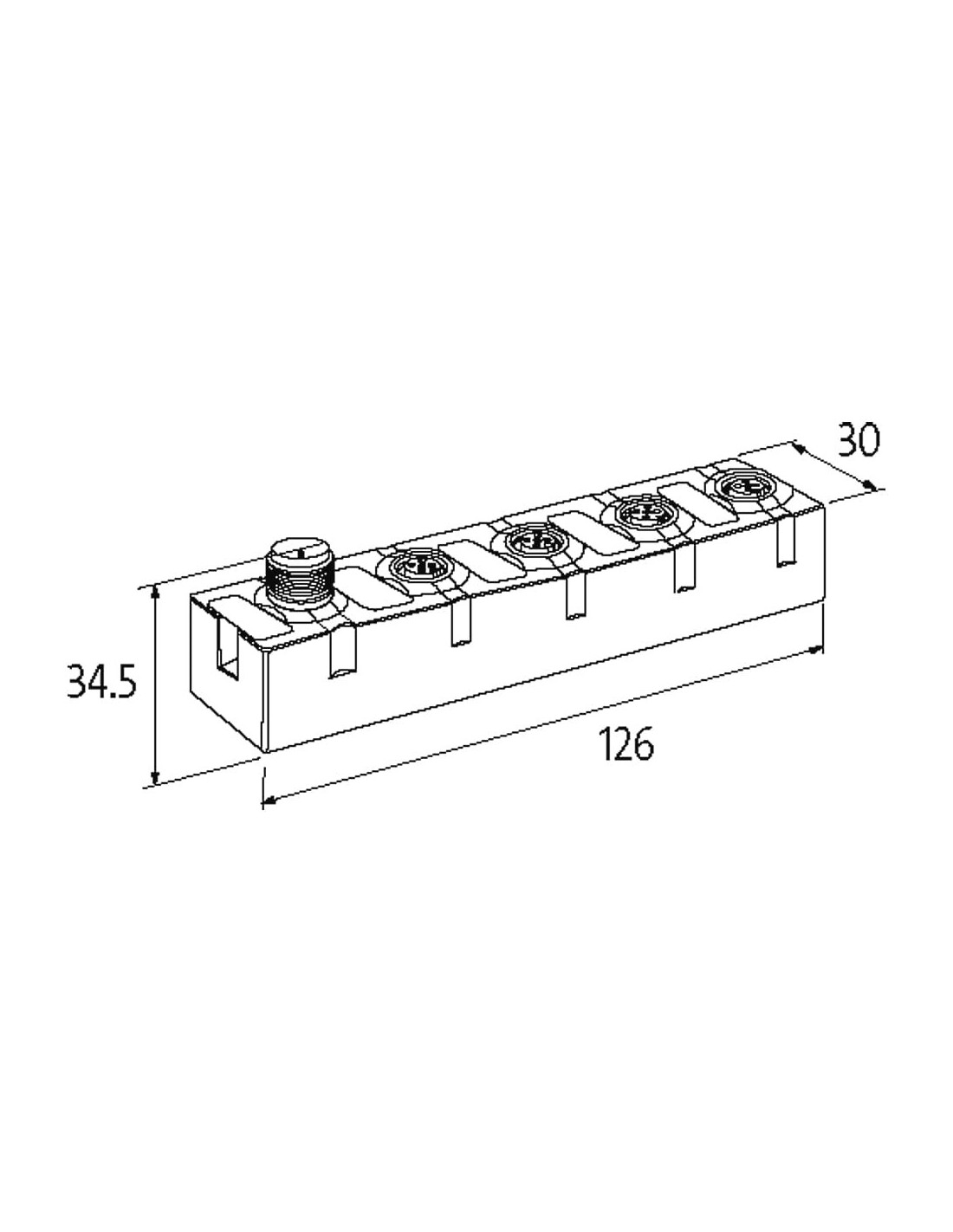

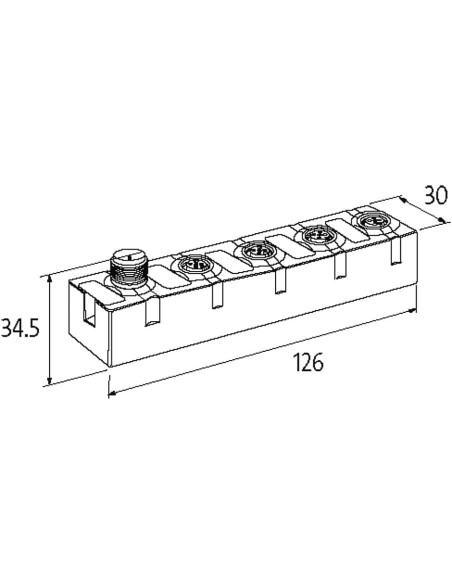

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

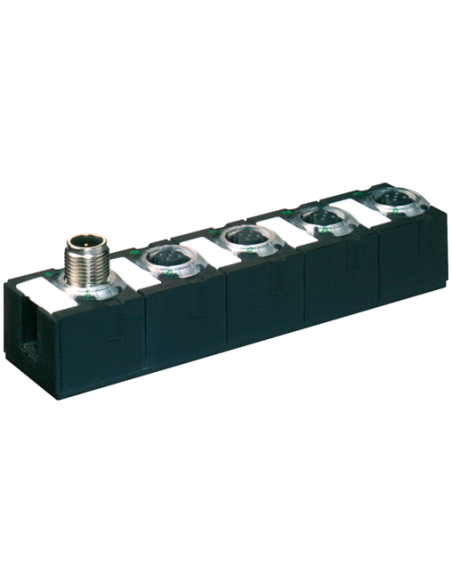

Moduł sieciowy Cube67 I/O DIO8 C 4xM12 56610 – kompaktowy system wejść/wyjść do automatyki
Moduł sieciowy Cube67 I/O DIO8 C 4xM12 (kod produktu: 56610) to zaawansowane rozwiązanie zaprojektowane do niezawodnej komunikacji i sterowania w zautomatyzowanych systemach przemysłowych. Dzięki wysokiemu stopniowi ochrony IP67 oraz solidnej, w pełni zalanej obudowie, moduł ten sprawdza się nawet w wymagających warunkach środowiskowych, gwarantując długą i bezawaryjną pracę.
Zastosowanie modułu Cube67 I/O DIO8 C w przemyśle
Moduł I/O Cube67 DIO8 doskonale nadaje się do instalacji zdecentralizowanych na liniach produkcyjnych, w maszynach przemysłowych, centrach logistycznych oraz wszędzie tam, gdzie konieczne jest szybkie i bezpieczne przesyłanie sygnałów wejścia/wyjścia. Obsługuje zarówno sygnały cyfrowe wejściowe, jak i wyjściowe, umożliwiając podłączanie czujników trójprzewodowych (PNP) oraz urządzeń wykonawczych, takich jak siłowniki, lampy czy elementy sygnalizacyjne.
- Elastyczność integracji – kompaktowa budowa ułatwia montaż w miejscach o ograniczonej przestrzeni.
- 4 porty M12 – możliwość łatwego podłączenia wielu urządzeń na jednej magistrali.
- Odporność na zwarcia i przeciążenia – stabilna praca nawet w trudnych warunkach eksploatacyjnych.
- Diagnostyka LED – szybka lokalizacja usterek za pomocą wskaźników optycznych na każdym kanale.
- Kodowanie A, 5-pinowe/6-pinowe złącza M12 – gwarancja bezpiecznych, standardowych połączeń.
- Stopień ochrony IP67 – ochrona przed pyłem i wilgocią, idealny do zastosowań na hali produkcyjnej.
Możliwości techniczne i funkcje modułu DIO8 Cube67
Zaawansowane funkcje diagnostyczne wspierają obsługę oraz konserwację infrastruktury, umożliwiając wykrycie zwarć, przeciążeń czy spadków napięcia zarówno na poziomie modułu, jak i poszczególnych kanałów. Diody LED sygnalizacyjne ułatwiają bieżący monitoring stanu połączeń i przesyłu danych.
Moduł Cube67 DIO8 wyróżnia się uniwersalnością zastosowania oraz kompatybilnością z szeroką gamą systemów sterowania. Montaż odbywa się za pomocą dwupunktowego mocowania śrubowego, co pozwala na stabilną instalację w szafach sterowniczych, na liniach montażowych i w aplikacjach mobilnych.
Typowe zastosowania – gdzie sprawdzi się Cube67 I/O DIO8?
- Automatyzacja procesów produkcyjnych – integracja z robotami, przenośnikami, maszynami pakującymi, sorterami.
- Systemy transportowe – monitoring czujników krańcowych, sterowanie elementami wykonawczymi na torach i liniach przenośnikowych.
- Przemysł motoryzacyjny i FMCG – obsługa maszyn montażowych i linii produkcyjnych wymagających wysokiej niezawodności sygnałów I/O.
- Logistyka i magazynowanie – integracja z automatyką magazynów, kontrola urządzeń wykonawczych oraz czujników bezpieczeństwa.
Zalety modułu Cube67 I/O DIO8 C 4xM12
- Kompaktowość – niewielkie wymiary umożliwiają montaż nawet w ciasnych przestrzeniach.
- Solidność wykonania – zalana obudowa, wysoka odporność na uszkodzenia mechaniczne i chemiczne.
- Szybka diagnostyka – wskaźniki LED pozwalają łatwo zidentyfikować problemy i skracają czas przestoju.
- Bezpieczeństwo użytkowania – ochrona przed przeciążeniem i zwarciem na każdym kanale.
- Wysoka zgodność – spełnia normy EN 61131-2 oraz standardy przemysłowe dotyczące bezpieczeństwa i niezawodności pracy.
Dzięki powyższym cechom moduł sieciowy Cube67 I/O DIO8 C 4xM12 to doskonały wybór dla każdego, kto szuka sprawdzonego, uniwersalnego i odpornego rozwiązania do zastosowań w automatyce przemysłowej.
