Moduł rozszerzający
DIO8 - 0.5 A (E) M16
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametryzacja kanałów I/O | Diagnoseeingang, Wejście, Wyjście |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus Out |
| Typ przyłącza 2 | noname |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M16 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 12 |
| PIN A | 24 V DC |
| PIN E | I / O 6 |
| PIN G | I / O 4 |
| PIN J | I / O 1 |
| PIN L | 0 V |
| PIN M | 24 V DC |
| PIN O | I / O 7 |
| PIN P | I / O 0 |
| PIN R | I / O 5 |
| PIN S | I / O 3 |
| PIN T | I / O 2 |
| PIN U | 0 V |

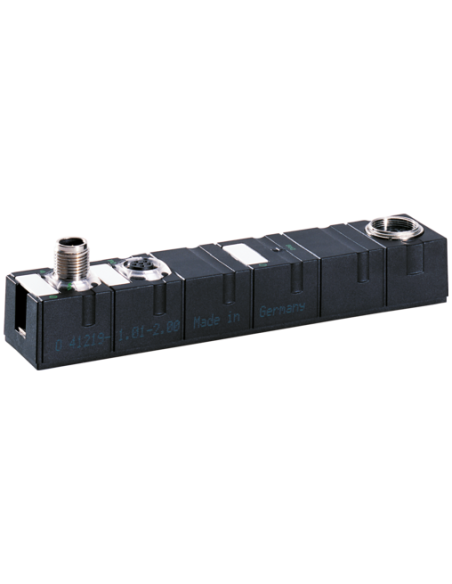

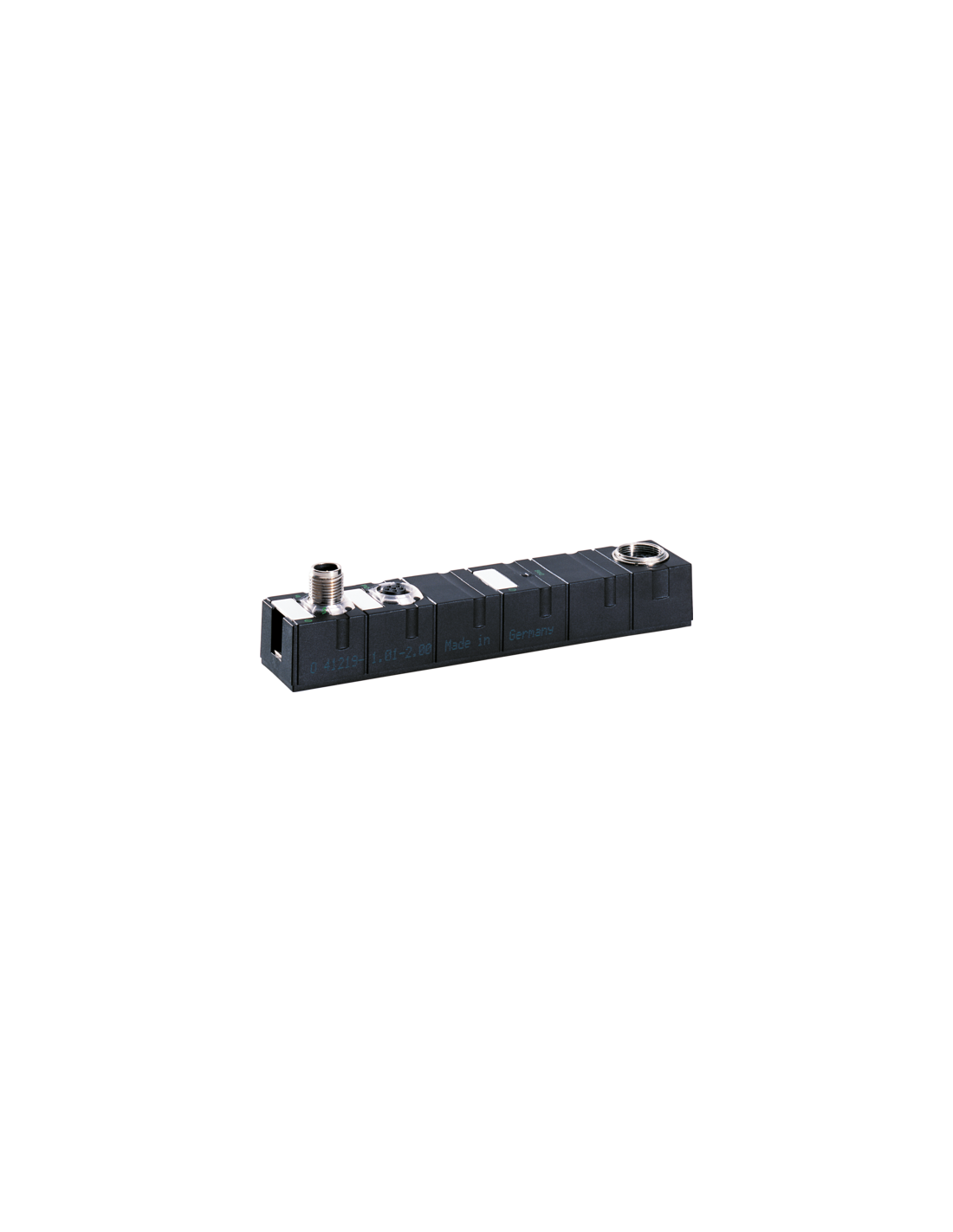

Moduł sieciowy Cube67 I/O 56663 – Rozszerzający moduł I/O do automatyki przemysłowej
Moduł sieciowy Cube67 I/O 56663 to kompaktowe, solidne i wszechstronne rozwiązanie dla zastosowań przemysłowych wymagających szybkiej oraz niezawodnej komunikacji, sterowania i monitorowania urządzeń. Dzięki szczelnej konstrukcji i wysokiej klasie ochrony doskonale sprawdza się zarówno w trudnych warunkach zakładów produkcyjnych, jak i w nowoczesnych systemach automatyzacji.
Zastosowanie i możliwości modułu I/O Cube67 56663
Cube67 I/O 56663 został zaprojektowany z myślą o elastyczności zastosowań w szerokim zakresie gałęzi przemysłu: automatyce maszyn, liniach montażowych, pakowaniu, przemyśle motoryzacyjnym i spożywczym. Moduł sprawdzi się wszędzie tam, gdzie wymagane są kompaktowe wymiary, łatwa integracja i wysoka odporność na warunki środowiskowe.
- Możliwość pracy jako moduł wejść/wyjść cyfrowych – obsługuje 8 multifunkcyjnych kanałów DIO (Digital Input/Output) o maksymalnym prądzie 0,5 A na kanał, co pozwala na współpracę z czujnikami i elementami wykonawczymi.
- Montaż typu 2-otworowego śrubowego zapewnia bezpieczną i stabilną instalację nawet w wymagających środowiskach.
- Pełna, zalewana obudowa gwarantuje wysoką odporność na wilgoć, pył i inne czynniki zewnętrzne (stopień ochrony IP67).

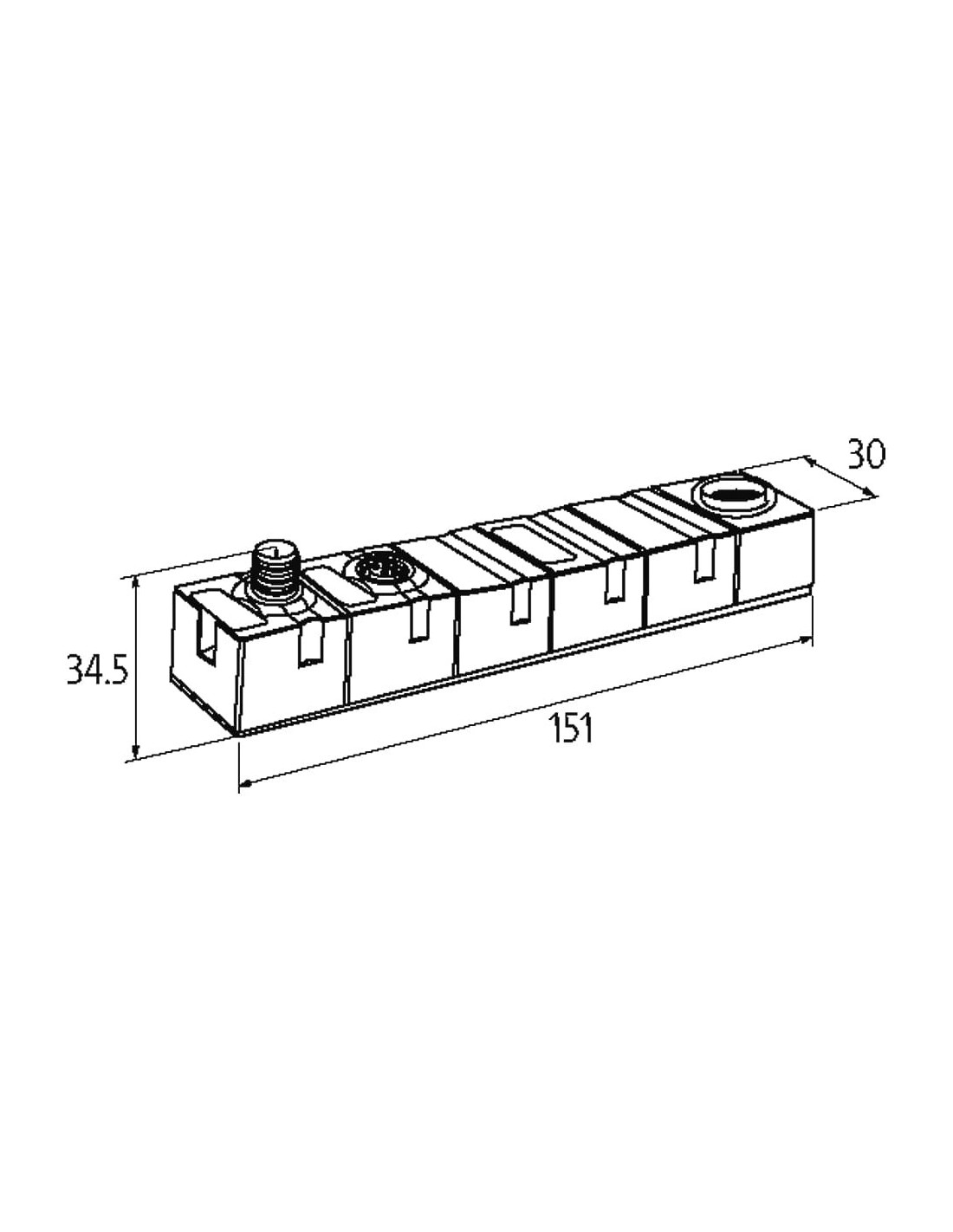

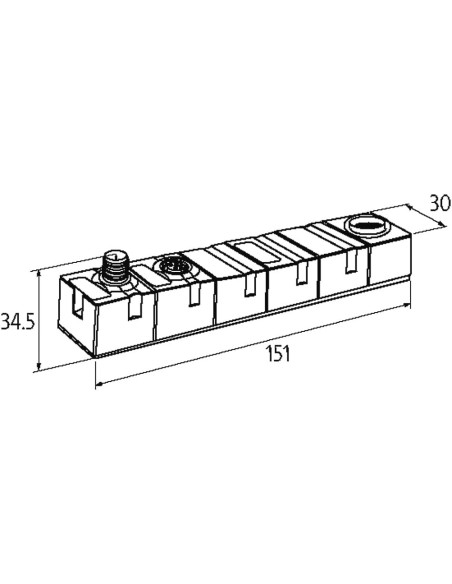

- Kompaktowe wymiary: 151 × 30 × 34,5 mm ułatwiają montaż w miejscach o ograniczonej przestrzeni.
- Możliwość pracy w szerokim zakresie temperatur – od 0°C do +55°C (praca) i od -20°C do +75°C (magazynowanie).
Najważniejsze zalety modułu Cube67 I/O 56663
Moduł Cube67 56663 wyróżnia się szeregiem istotnych cech, które zapewniają bezpieczną i nieprzerwaną eksploatację:
- Wielokanałowa diagnostyka – wbudowany system diagnostyczny umożliwia wykrywanie przeciążeń, zwarć oraz spadków napięcia na poziomie kanału i całego modułu. O diagnostyce mogą informować sygnalizatory LED.
- Ochrona elektryczna – zabezpieczenie przed przeciążeniem i zwarciem zapobiega awariom systemu.
- Szybka reakcja – filtr wejściowy 1 ms umożliwia obsługę dynamicznych sygnałów z maszyn i czujników.
- Szeroka kompatybilność – wejścia PNP współpracują z 3-przewodowymi czujnikami oraz przełącznikami mechanicznymi.
- Prosta integracja – złącza M12 i M16, kodowanie A, pozwalają na szybkie i pewne podłączenie do systemów automatyki Cube67.
Typowe zastosowania przemysłowe
Moduł Cube67 I/O 56663 znajduje zastosowanie w takich obszarach jak:
- Automatyzacja linii produkcyjnych i montażowych
- Systemy transportowe oraz przenośniki
- Zrobotyzowane stanowiska pracy
- Maszyny pakujące, sortujące i kontrolne
- Monitorowanie stanów urządzeń i maszyn
Wytrzymałość mechaniczna, niezawodność oraz łatwość rozbudowy sprawiają, że Cube67 I/O 56663 jest doskonałym wyborem dla nowoczesnych, zintegrowanych systemów automatyki przemysłowej.
