DO16 - Valve (E) 0.5 m
Wtyczka wielostykowa (0.5 A)
SMC - SUB-D25
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

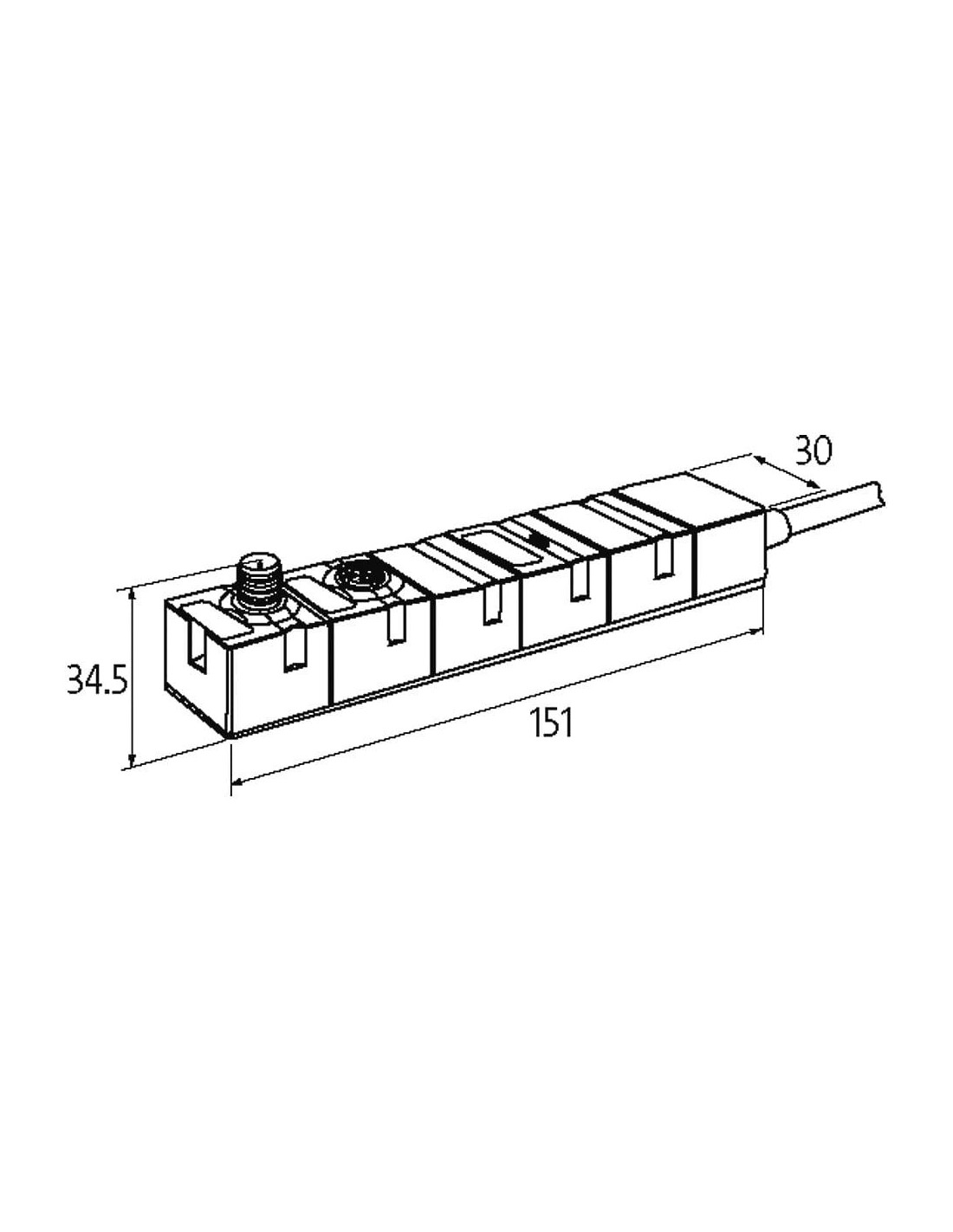

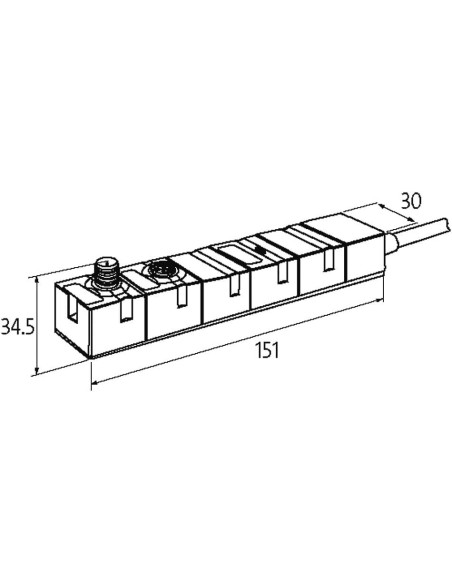

| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | D-Sub |
| Gender | female |
| Liczba biegunów | 25 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | Out 9 |
| PIN 10 | Out 10 |
| PIN 11 | Out 11 |
| PIN 12 | Out 12 |
| PIN 14 | Out 13 |
| PIN 15 | Out 14 |
| PIN 16 | Out 15 |
| PIN 17 | Out 16 |
| PIN 21 | 0 V Sens |
| PIN 22 | 0 V |
| PIN 23 | 0 V |
| PIN 24 | 0 V |
| PIN 25 | 0 V |

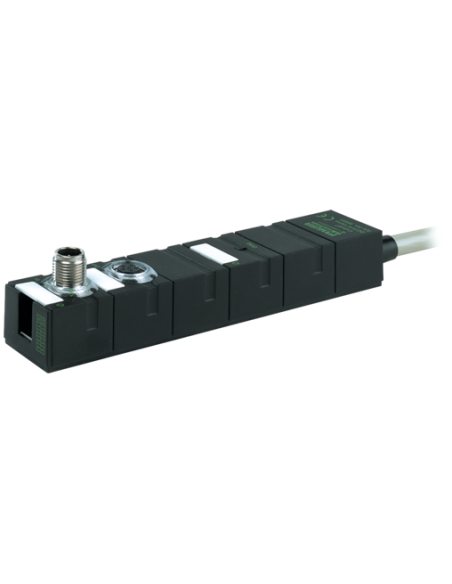

Zawór Cube67 DO16E SMC VFS Sub-D (0,5m) – moduł rozszerzający 5665120 do systemów automatyki
Zawór Cube67 DO16E SMC VFS Sub-D (0,5m) to specjalistyczny moduł rozszerzający przeznaczony do integracji w zaawansowanych systemach automatyki przemysłowej. Został stworzony z myślą o niezawodnym sterowaniu rozdzielaczami i elektrozaworami, zapewniając wysoką efektywność oraz bezpieczeństwo pracy w trudnych warunkach przemysłowych.
Zastosowanie i zalety modułu Cube67 DO16E SMC VFS
Moduł rozszerzający DO16E znajduje szerokie zastosowanie w nowoczesnych instalacjach automatyki, szczególnie tam, gdzie konieczne jest szybkie i bezpieczne przełączanie sygnałów do rozdzielaczy SMC oraz innych urządzeń sterowanych elektrycznie. Dzięki użyciu wytrzymałej i całkowicie zalanej obudowy, moduł jest odporny na czynniki środowiskowe, spełniając normę ochrony IP67. Gwarantuje to niezawodność oraz długotrwałe użytkowanie nawet w trudnych warunkach przemysłowych, takich jak zakłady produkcyjne, automatyka maszynowa, aplikacje systemów pneumatycznych i mechatronicznych.
Najważniejsze cechy i możliwości produktu
- 16 niezależnych wyjść cyfrowych (DO16) do sterowania siłownikami lub zaworami
- Kompatybilność z systemami SMC – przyłącze Sub-D 25
- Wysoka odporność na przeciążenia i zwarcia (zabezpieczenie przed uszkodzeniami)
- Szybka diagnostyka – sygnalizacja awarii i przeciążeń na poziomie kanału oraz modułu, funkcje LED
- Bezpieczne zasilanie napięciem 24 V DC, maksymalny prąd sumaryczny do 4 A
- Wytrzymała obudowa o stopniu szczelności IP67
- Kompaktowe rozmiary: 151 mm x 30 mm x 34,5 mm – umożliwiają łatwy montaż nawet w ograniczonych przestrzeniach
- Uniwersalne przyłącza M12 (Bus In, Bus Out) oraz Sub-D 25 (Data)
- Stabilna praca w szerokim zakresie temperatur: od 0°C do +55°C (praca), do -20°C/+75°C (magazynowanie)
Typowe zastosowania Cube67 DO16E SMC VFS Sub-D
Moduł DO16E SMC VFS dedykowany jest do aplikacji wymagających szybkiego przełączania wielu sygnałów wyjściowych, takich jak rozdzielacze pneumatyczne, elektrozawory czy systemy sterowania liniami produkcyjnymi. Sprawdzi się doskonale w:
- Automatyce przemysłowej i maszynowej
- Sterowaniu gniazdami produkcyjnymi
- Systemach rozdziału mediów i centralnych układach zasilania
- Zautomatyzowanych liniach montażowych
- Aplikacjach wymagających szybkiej sygnalizacji stanu i diagnostyki
Podsumowanie – Zawór Cube67 DO16E SMC VFS Sub-D jako kluczowy element automatyki
Zawór Cube67 DO16E SMC VFS Sub-D to niezawodny moduł rozszerzający, który zwiększa możliwości systemów Cube67 w zakresie cyfrowych wyjść, oferując solidność, odporność na warunki środowiskowe oraz zaawansowane funkcje diagnostyki. Stosowanie tego typu rozwiązania przyczynia się do podniesienia efektywności i niezawodności procesów automatyzacji – zarówno nowych, jak i modernizowanych linii technologicznych oraz systemów produkcyjnych.
