Moduł rozszerzający
Obudowa jest całkowicie zalana.
Cube67 + moduły mogą pracować tylko w połączeniu z węzłami magistrali Cube67+, EtherNet/IP, PROFIBUS + PROFINET.
DIO12 IOL4 (E) - 8× M12
IO-Link Master V1.1.2
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Kompatybilne z:
56521 PROFIBUS
56526 PROFINET
56535 EtherNet/IP
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Ogólne informacje o produkcie
| Kompatybilne z: | 56521; 56526 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 100 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 0,7 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 30 W |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | A, B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | DIO |
| Typ przyłącza 4 | DIO / IO-Link |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / IO-Link |
| PIN 5 | 0 V |

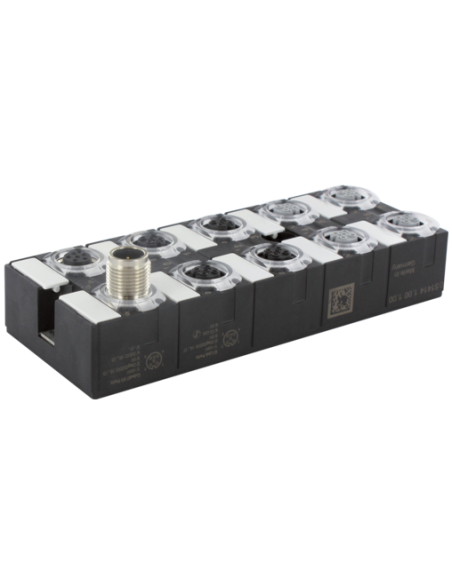

Moduł sieciowy Cube67+ DIO12 IO-Link 8xM12 – profesjonalna rozbudowa instalacji przemysłowych
Moduł sieciowy Cube67+ DIO12 IO-Link 8xM12 (Kod produktu: 56766) to wysoce zaawansowane rozwiązanie do rozbudowy i modernizacji systemów automatyki przemysłowej. Urządzenie to dedykowane jest do zastosowań w wymagających środowiskach przemysłowych, gdzie kluczowe znaczenie mają niezawodność, elastyczność oraz szybka integracja z różnymi systemami sterowania.
Zastosowanie i zalety modułu sieciowego Cube67+ 56766
Cube67+ DIO12 IO-Link 8xM12 umożliwia efektywne podłączanie czujników, siłowników oraz urządzeń wykonawczych w rozproszonych układach automatyki. Moduł wyposażony został w aż 8 złączy M12, co umożliwia obsługę szerokiej gamy sygnałów cyfrowych oraz integrację z urządzeniami IO-Link w standardzie V1.1.2. Współpraca z popularnymi magistralami komunikacyjnymi, takimi jak EtherNet/IP, PROFIBUS czy PROFINET, sprawia, że moduł znajduje zastosowanie w zaawansowanych układach sterowania maszynami, liniami produkcyjnymi oraz zautomatyzowanymi systemami logistycznymi.
- Wysoka elastyczność – obsługuje zarówno cyfrowe wejścia/wyjścia, jak i kanały IO-Link.
- Pełna kompatybilność z węzłami Cube67+ oraz magistralami przemysłowymi, co ułatwia rozbudowę istniejących systemów.
- Obudowa o stopniu ochrony IP67 – całkowicie zalana, zapewniająca odporność na pył i wodę, idealna do pracy w trudnych warunkach przemysłowych.
- Rozbudowane funkcje diagnostyczne – sygnalizacja LED oraz szczegółowa diagnostyka przez magistralę umożliwiają szybkie wykrywanie usterek i optymalizację czasu pracy systemu.
- Odporność na przeciążenia i zwarcia na wyjściach, co gwarantuje dodatkowe bezpieczeństwo eksploatacji i ochronę podłączonych urządzeń.
Typowe zastosowania modułu Cube67+ DIO12 IO-Link 8xM12
Moduł sieciowy Cube67+ DIO12 IO-Link 8xM12 jest dedykowany do zastosowań wszędzie tam, gdzie istnieje potrzeba decentralizacji instalacji oraz uproszczenia okablowania. Typowe obszary użycia to:
- Zautomatyzowane linie produkcyjne i montażowe
- Systemy transportu i logistyki wewnętrznej
- Maszyny pakujące i sortujące
- Robotyka przemysłowa
- Centra logistyczne i hale magazynowe
Budowa i montaż – kompaktowość i wytrzymałość

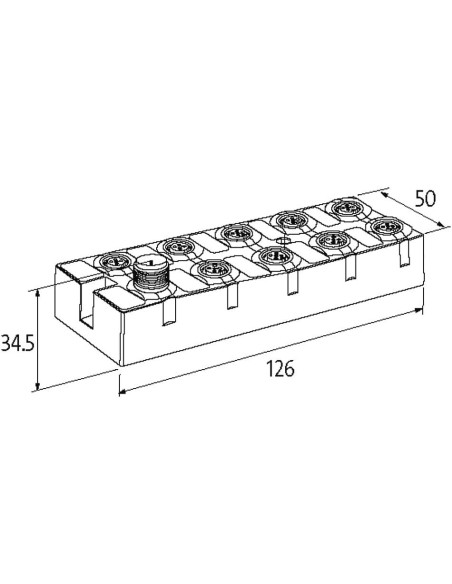

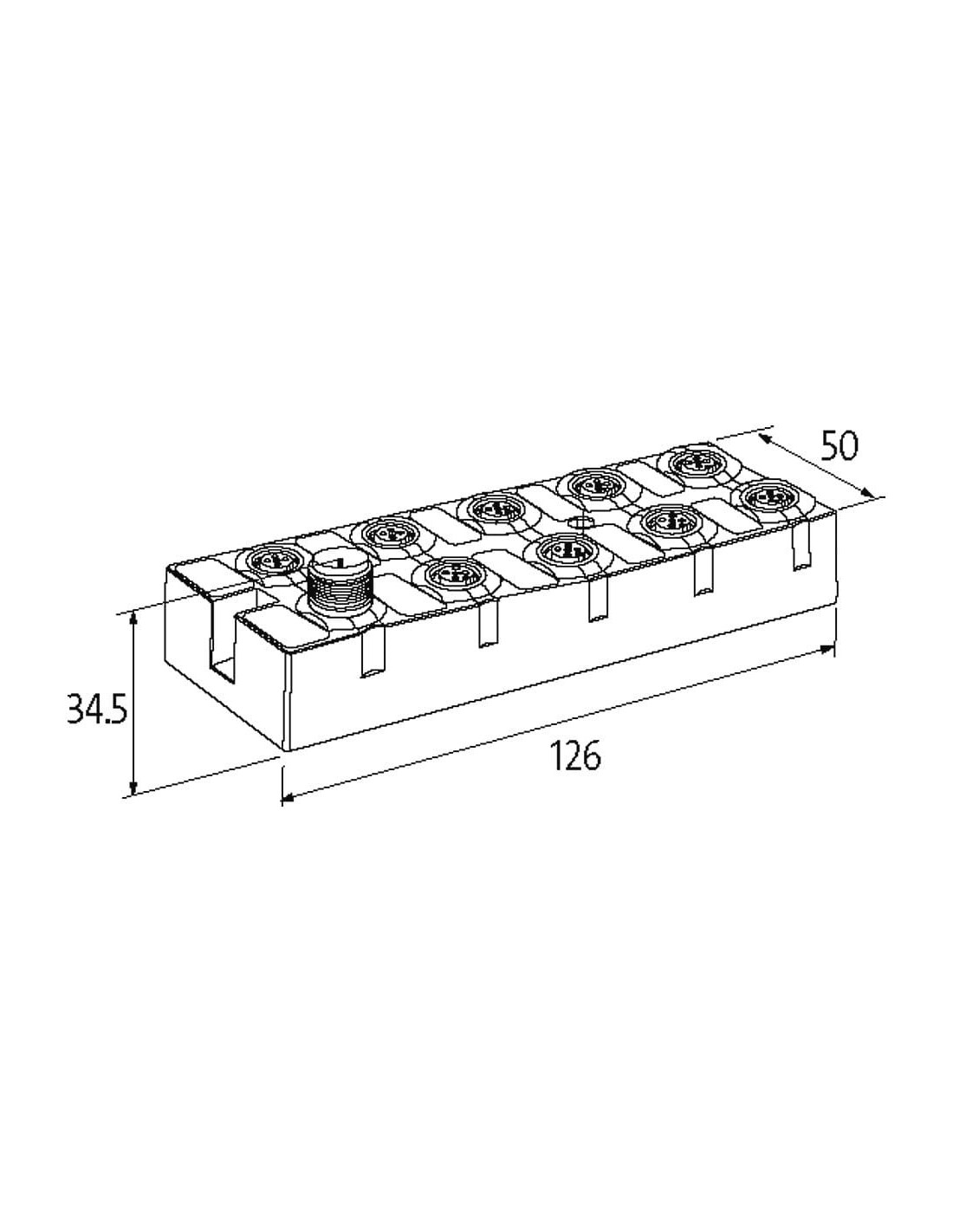

Urządzenie charakteryzuje się kompaktową konstrukcją (126 × 50 × 34,5 mm), która pozwala na montaż w ograniczonych przestrzeniach przy zachowaniu pełnej funkcjonalności. Dwuotworowe mocowanie śrubowe zapewnia szybki i stabilny montaż, a uniwersalne złącza M12 upraszczają podłączanie przewodów.
Wysoka wydajność energetyczna i bezpieczeństwo pracy
Moduł przystosowany jest do pracy w szerokim zakresie temperatur i zapewnia stabilne zasilanie wszystkich podłączonych komponentów. Wyposażony został w szereg zabezpieczeń elektrycznych, takich jak ochrona przed przeciążeniem i zwarciem oraz rozbudowane funkcje diagnostyczne informujące o stanie systemu.
IO-Link Master V1.1.2 – inteligentna komunikacja w automatyce
Obsługa czterech portów IO-Link Master w wersji V1.1.2 umożliwia łatwą konfigurację i monitorowanie parametrów inteligentnych czujników oraz urządzeń wykonawczych. Dzięki temu integracja i konserwacja systemów stają się prostsze, a szybka transmisja danych przyczynia się do podniesienia efektywności procesów produkcyjnych.
