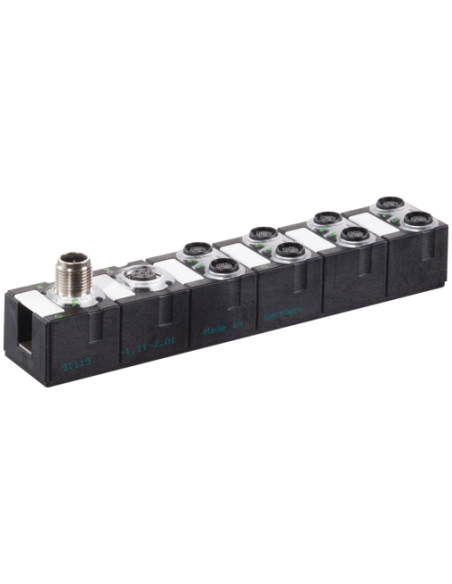

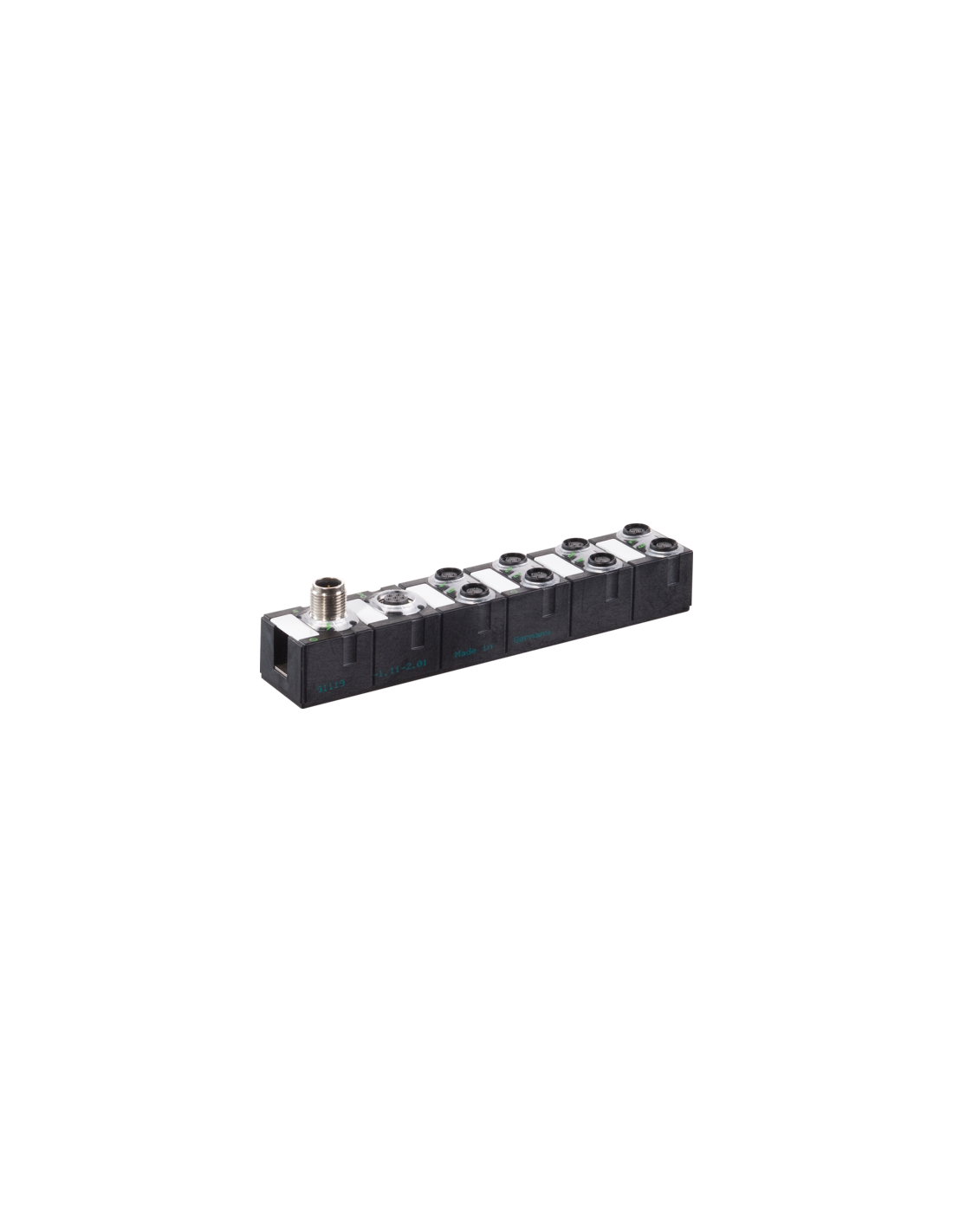

Moduł rozszerzający
DIO8 - 0.5 A (E) - 8× M8
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Moduł sieciowy Cube67 I/O DIO8 E 8xM8 56621 – Rozszerzenie systemów automatyki
Moduł sieciowy Cube67 I/O DIO8 E 8xM8 o kodzie produktu 56621 to zaawansowany element rozproszonych systemów automatyki przemysłowej, przeznaczony do rozbudowy linii produkcyjnych, maszyn oraz instalacji przemysłowych. Dzięki wykorzystaniu nowoczesnych rozwiązań technicznych oraz solidności wykonania, moduł doskonale sprawdza się w trudnych warunkach przemysłowych, gwarantując niezawodność i bezpieczeństwo pracy.
Możliwości wykorzystania i zastosowanie modułu Cube67 DIO8 E 8xM8
Moduł rozszerzający Cube67 DIO8 E 8xM8 przeznaczony jest do integracji z systemami sterowania i automatyki w aplikacjach wymagających obsługi cyfrowych wejść i wyjść. Dzięki uniwersalnym złączom M8 3-pin moduł pozwala na łatwe podłączenie szerokiej gamy czujników oraz urządzeń wykonawczych. Urządzenie znajduje zastosowanie m.in. w:
- Automatyce przemysłowej
- Liniach produkcyjnych
- Maszynach CNC
- Zautomatyzowanych magazynach
- Sektorze motoryzacyjnym
- Robotyce
- Przemysłowej obróbce tworzyw sztucznych oraz metalu
Najważniejsze zalety modułu Cube67 I/O DIO8 E 8xM8
Moduł jest w pełni zalany w obudowie o wysokim stopniu ochrony IP67, co zapewnia skuteczną ochronę przed wilgocią, kurzem i zabrudzeniami, umożliwiając montaż bezpośrednio na maszynach i w pobliżu procesów produkcyjnych. Odporność na zwarcie i przeciążenie zwiększa bezpieczeństwo użytkowania oraz minimalizuje ryzyko uszkodzeń urządzeń i przestojów w produkcji.
- 8 multifunkcyjnych cyfrowych wejść/wyjść – idealne do czujników 3-przewodowych lub przełączników mechanicznych
- Łatwa identyfikacja stanu pracy dzięki diagnostyce LED-owej kanałów
- Zaawansowane funkcje diagnostyczne – sygnalizacja zasilania, stanu urządzenia oraz błędów (zwarcia, przeciążenia, niedonapięcia)
- Prosty montaż dzięki 2-otworowemu mocowaniu śrubowemu
- Szeroka kompatybilność z kablami systemowymi M12 oraz połączeniami Cube67

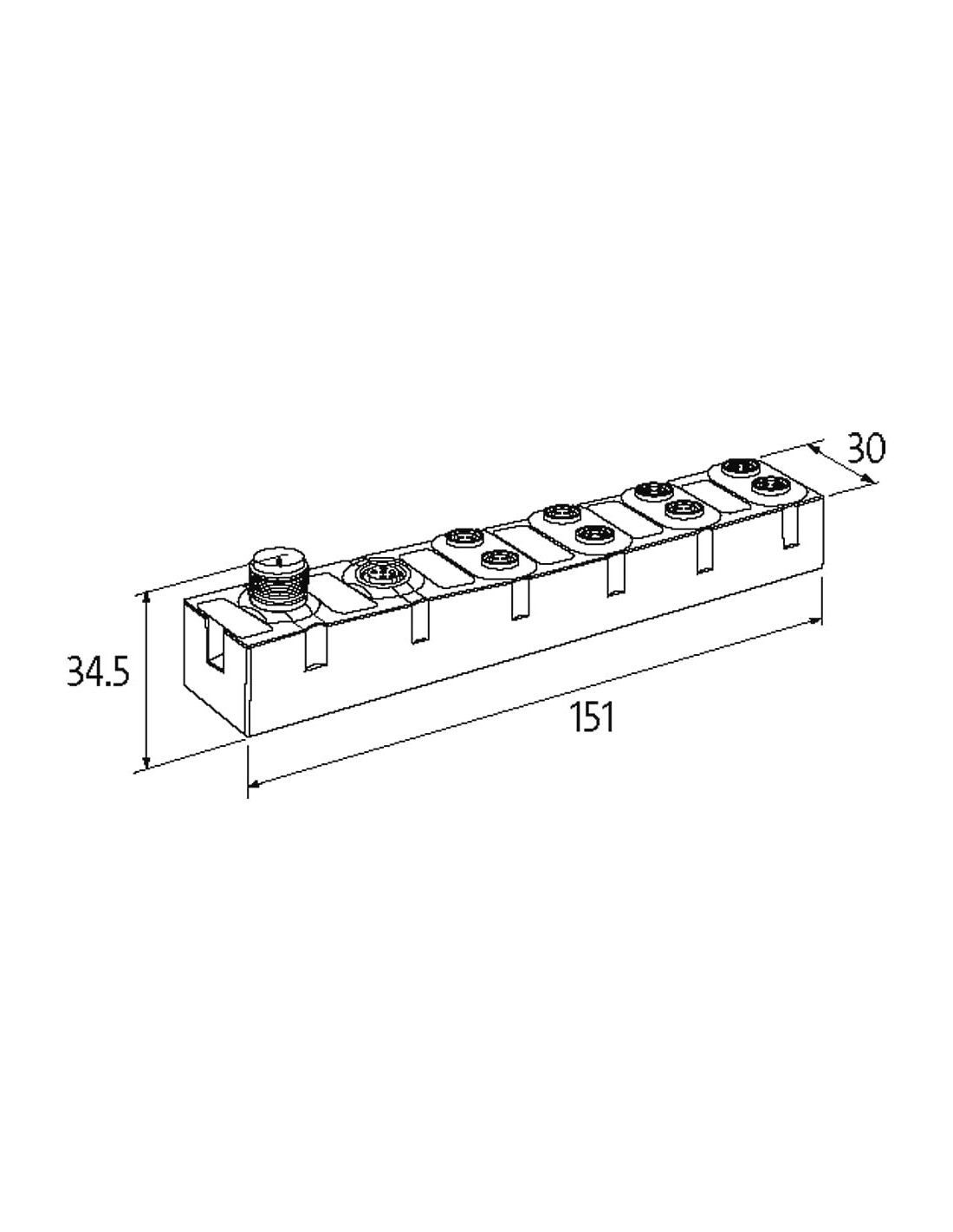

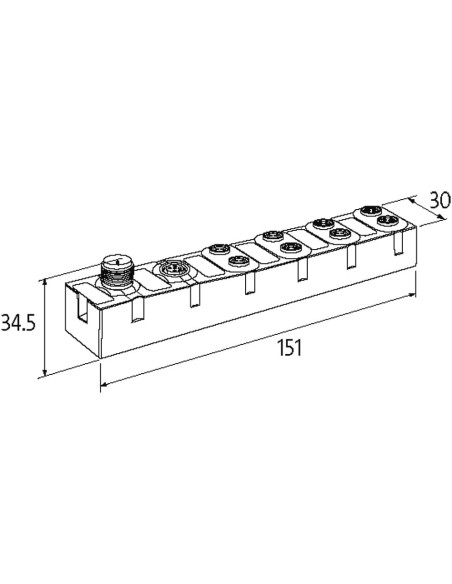

- Optymalna wysokość (151 mm), szerokość (30 mm), głębokość (34,5 mm) pozwala na montaż w miejscach o ograniczonej przestrzeni
Funkcjonalność i niezawodność w codziennej eksploatacji
Moduł Cube67 oferuje szybką filtrację sygnału wejściowego (1 ms) oraz obsługę wysokiego obciążenia prądowego na pojedynczy kanał – do 0,5 A, co jest szczególnie istotne przy sterowaniu zróżnicowanymi odbiornikami elektrycznymi, takimi jak zawory, styczniki, lampy sygnalizacyjne czy przenośniki. Dzięki spełnieniu norm EN 61131-2 oraz odporności na przeciążenia, urządzenie pozostaje bezpieczne i funkcjonalne nawet przy intensywnej eksploatacji.
Integracja i łatwość konfiguracji – klucz do elastycznych systemów I/O
Prosta integracja z istniejącą infrastrukturą – szeroki wybór złącz i kompatybilność ze standardem Cube67 pozwalają na łatwe podłączenie do magistrali oraz szeregowanie kolejnych modułów. Możliwość podłączenia zarówno czujników, jak i urządzeń wykonawczych sprawia, że moduł jest uniwersalny i łatwo adaptowalny do zastosowań niestandardowych.
Moduł sieciowy Cube67 I/O DIO8 E 8xM8 56621 stanowi profesjonalne rozwiązanie dla wymagających aplikacji w środowiskach przemysłowych, gwarantując zarówno wysoką niezawodność, jak i intuicyjną obsługę w codziennych zastosowaniach automatyki.
