Moduł rozszerzający
DO8 - Valve (E) 0.5 m
Wtyczka wielostykowa (0.5 A)
FESTO - MPA (SUB-D25)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | D-Sub |
| Gender | male |
| Liczba biegunów | 25 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 25 | 0 V Sens |

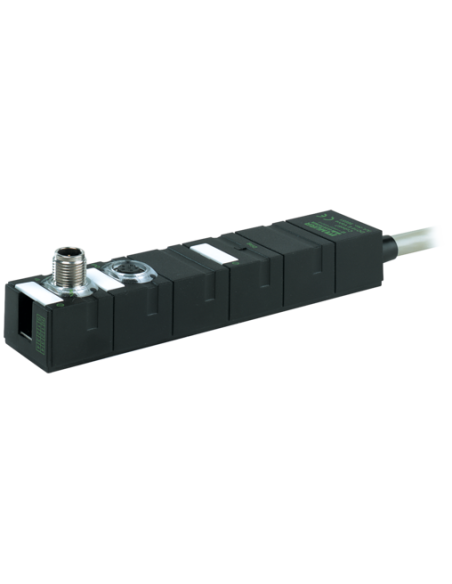

Moduł rozszerzeń I/O Cube67 Interfejs zaworu – model 5665502
Cube67 Interfejs zaworu o numerze katalogowym 5665502 to wysokiej jakości moduł rozszerzający systemy automatyki przemysłowej, zaprojektowany do rozbudowy funkcji sterowania zaworami. Moduł ten posiada zintegrowany interfejs typu DO8 – Valve (E) 0.5 m oraz wtyczkę wielostykową FESTO – MPA (SUB-D25), co znacząco ułatwia połączenia z popularnymi siłownikami i wyspami zaworowymi w środowisku przemysłowym.
Zalety i cechy modułu rozszerzającego Cube67
- Wysoki stopień ochrony IP67 – obudowa jest całkowicie hermetyczna, dzięki czemu moduł jest odporny na pył, wilgoć oraz zmienne warunki środowiskowe spotykane w przemyśle.
- Kompatybilność z popularnymi rozwiązaniami – dopasowany do wysp zaworowych FESTO oraz systemów połączeń SUB-D25, co umożliwia łatwą integrację z istniejącą infrastrukturą.

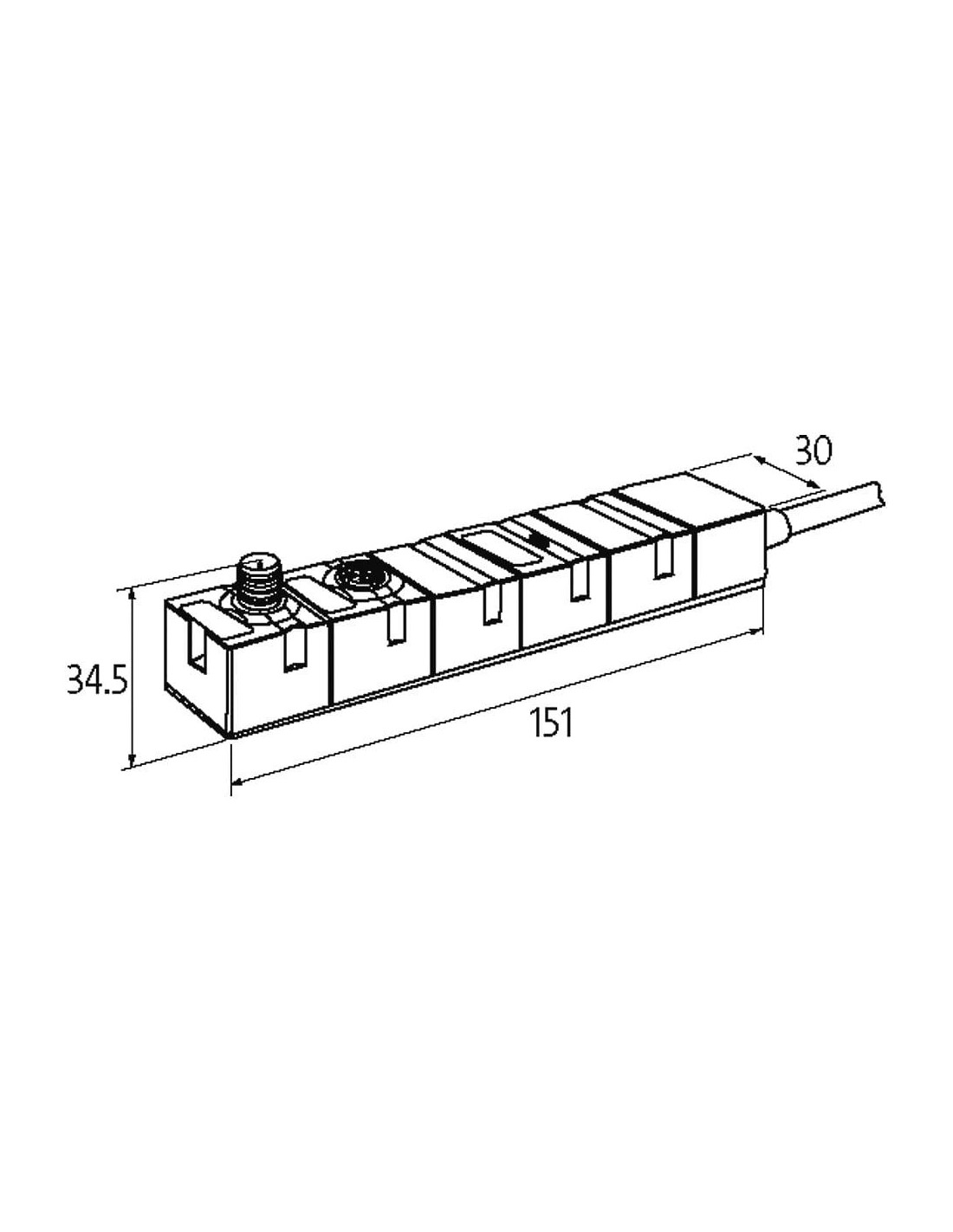

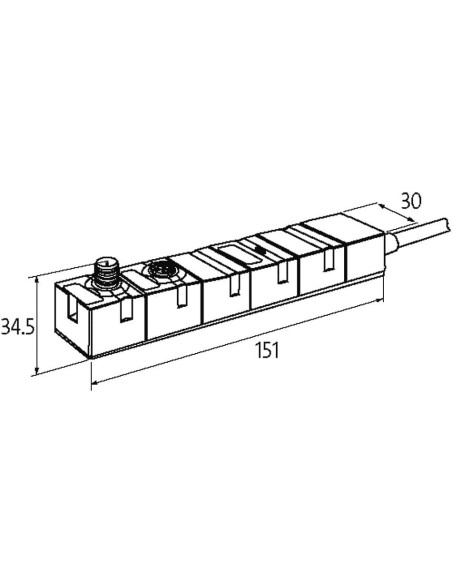

- Elastyczność montażu – niewielkie wymiary (151 x 30 x 34,5 mm) oraz możliwość szybkiego montażu na dwa otwory śrubowe ułatwiają instalację w różnych aplikacjach.
- Podwyższona trwałość – zalana konstrukcja zapewnia ochronę przed drganiami i korozją, co zwiększa niezawodność w aplikacjach o wysokich wymaganiach.
- Zaawansowana diagnostyka – wbudowany system ostrzeżeń, diodowe wskaźniki statusu oraz możliwość przesyłania informacji diagnostycznych przez magistralę ułatwiają zarządzanie i serwisowanie urządzenia.
Typowe zastosowanie i możliwości wykorzystania
Moduł Cube67 Interfejs zaworu znajduje zastosowanie w automatyce przemysłowej, szczególnie w systemach, gdzie wymagane jest sterowanie wieloma zaworami elektromagnetycznymi. Doskonale sprawdza się w liniach produkcyjnych, automatyzacji procesów technologicznych, maszynach pakujących, systemach transportu oraz wszędzie tam, gdzie kluczowa jest niezawodność, odporność na czynniki środowiskowe i szybka diagnostyka awarii.
Rozwiązania te są wybierane do zastosowań w:
- Przemyśle spożywczym i chemicznym – odporność na agresywne środowiska dzięki pełnemu zalaniu obudowy.
- Automatyce maszynowej – kompaktowość oraz pewność komunikacji dzięki nowoczesnym złączom M12 i D-Sub.
- Sektorze motoryzacyjnym – szybka rozbudowa stanowisk sterowania zaworami.
- Instalacjach transportowych i logistyce.
Przyłącza i interfejsy komunikacyjne
Moduł rozszerzeń Cube67 posiada trzy główne typy przyłączy:
- M12 (Bus In/Out) – 6-pinowe złącza typu męskiego i żeńskiego umożliwiają szeregowe łączenie modułów w systemie Cube67.
- D-Sub 25-pin – dedykowane wyjścia do podłączania wysp zaworowych (np. FESTO MPA), umożliwiające sterowanie nawet 8 punktami wyjściowymi.
- Kodowanie A, czarne uchwyty stykowe – zapewniają szybki i bezpieczny montaż, minimalizując ryzyko błędów przy instalacji.
Rozbudowana diagnostyka na poziomie modułu i każdego kanału oraz możliwość sterowania z wykorzystaniem magistrali przemysłowej sprawiają, że urządzenie idealnie integruje się z nowoczesnymi systemami zarządzania produkcją.
Podsumowanie – Moduł I/O Cube67 Interfejs zaworu 5665502
Moduł rozszerzeń I/O Cube67 o numerze 5665502 to uniwersalne i wszechstronne rozwiązanie, projektowane z myślą o najtrudniejszych warunkach przemysłowych. Solidna konstrukcja, łatwość montażu, bogate możliwości diagnostyczne oraz wszechstronna kompatybilność sprawiają, że jest to produkt chętnie wybierany do rozbudowy nowoczesnych linii produkcyjnych oraz stanowisk sterujących zaworami różnego typu.
