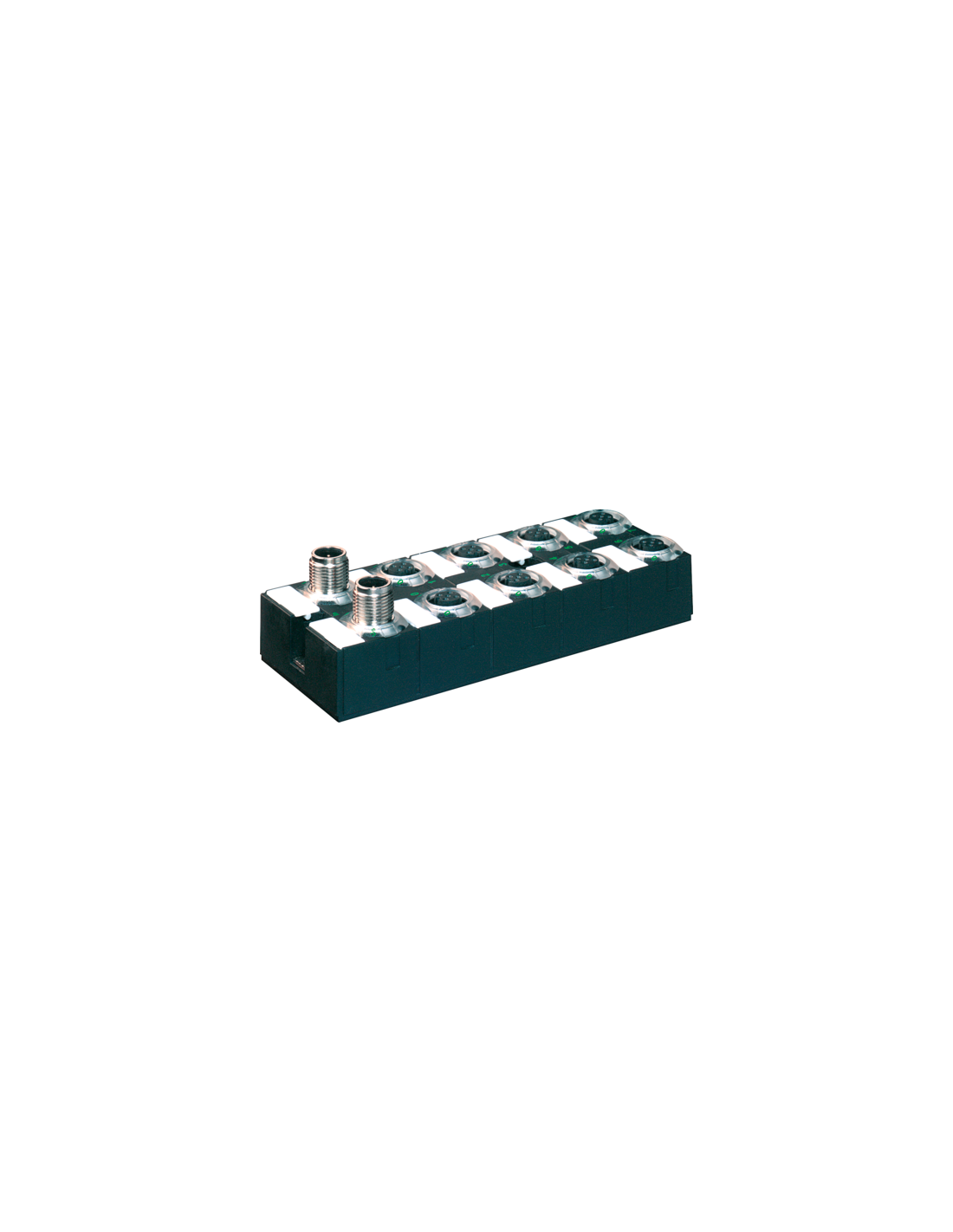

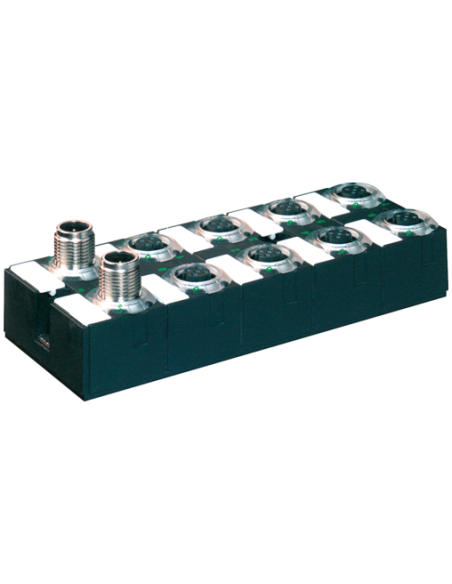

Moduł kompaktowy
DIO16 - 0.5 A (C) - 8× M12
odporny na zwarcie i przeciążenie
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Terminator | zintegrowane |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Total current UA PowerIN max. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

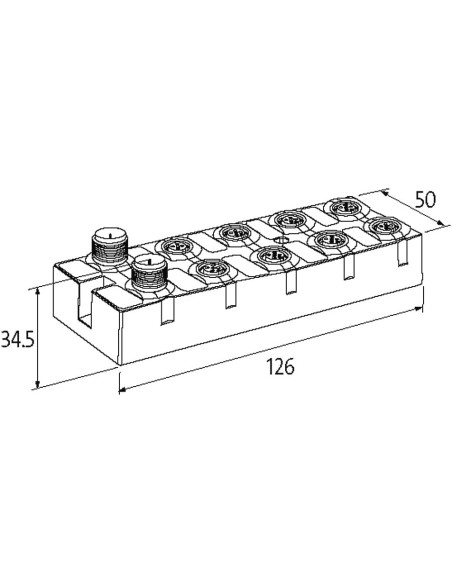

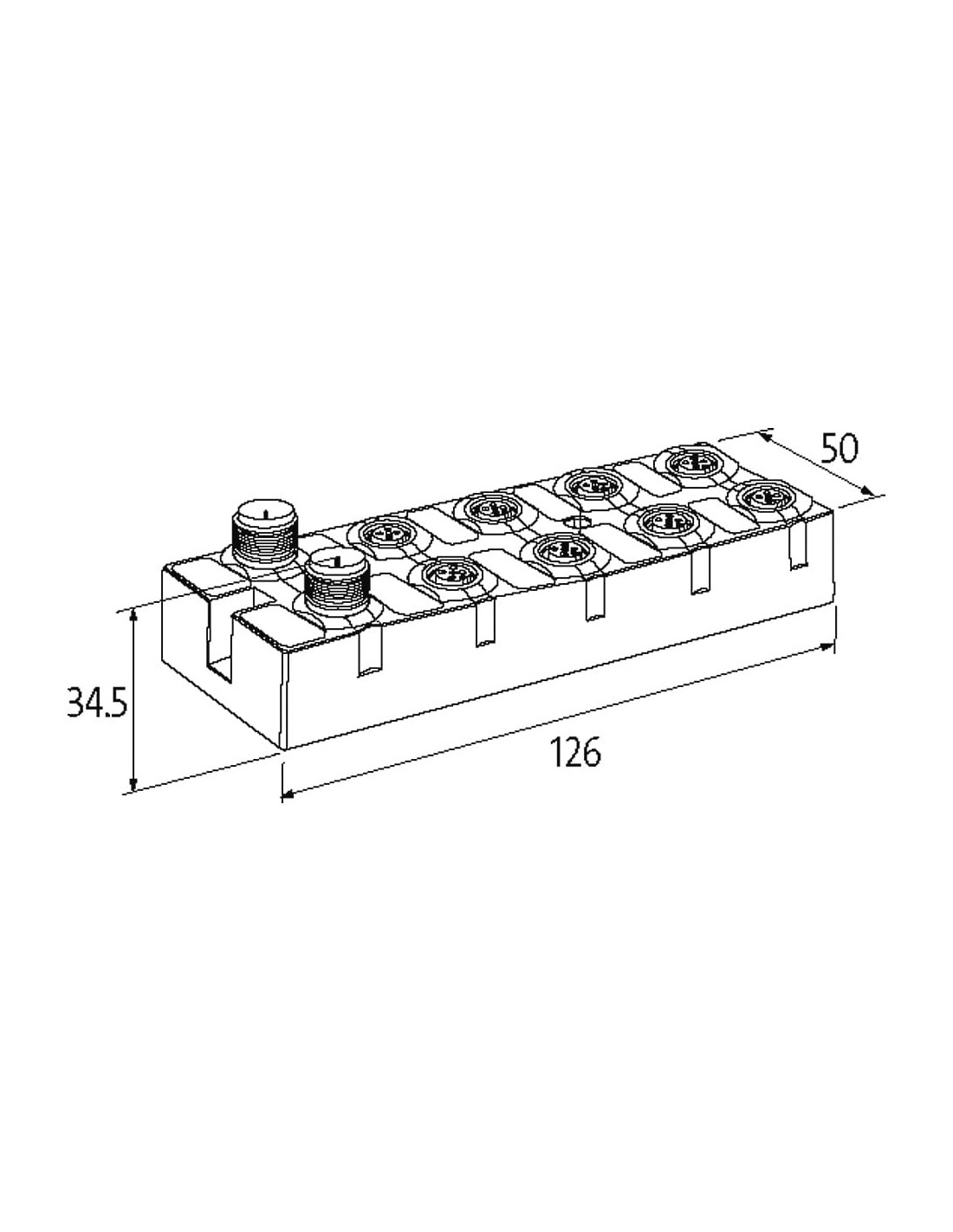

| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 6 | 0 V |
Moduł sieciowy Cube67 I/O DIO16 C 8xM12 – kompaktowe rozwiązanie I/O dla przemysłu
Cube67 I/O DIO16 C 8xM12 to nowoczesny, odporny na warunki przemysłowe moduł wejść/wyjść, przeznaczony do rozproszonych systemów automatyki. Dzięki szczelnej, całkowicie zalanej obudowie oraz wysokiemu stopniowi ochrony IP67, urządzenie zapewnia niezawodną pracę nawet w trudnych warunkach produkcyjnych.
Zalety i możliwości wykorzystania modułu Cube67 DIO16 8xM12
Moduł Cube67 DIO16 C 8xM12 znajduje szerokie zastosowanie w aplikacjach przemysłowych – przede wszystkim w automatyce maszyn, liniach produkcyjnych oraz systemach transportu. Unikalna architektura umożliwia łatwą rozbudowę instalacji I/O, skracając dystans pomiędzy urządzeniami peryferyjnymi a sterownikiem PLC.
- Odporność na zwarcie i przeciążenie – zwiększa bezpieczeństwo i minimalizuje ryzyko uszkodzenia urządzenia.
- Obsługa 16 sygnałów I/O (wejścia/wyjścia cyfrowe) – umożliwia podłączenie szerokiego zakresu czujników i elementów wykonawczych.
- Proste połączenia M12 – osiem gniazd M12 pozwala na szybkie i bezpieczne podłączenie przewodów systemowych i sygnałowych.
- Kompaktowe wymiary – urządzenie zmieści się nawet w ograniczonych przestrzeniach (126 x 50 x 34,5 mm).
- Wysoka klasa ochrony (IP67) – pełna odporność na pyły oraz krótkotrwałe zanurzenie w wodzie.
- Prosta diagnostyka – sygnalizacja LED pozwala na szybkie zlokalizowanie awarii lub przeciążenia na danym kanale.
- Uniwersalne zastosowanie – zarówno do instalacji nowych systemów, jak i modernizacji istniejących linii technologicznych.
Typowe zastosowania modułu Cube67 I/O DIO16 C 8xM12
Moduł Cube67 idealnie sprawdzi się w instalacjach automatyki, gdzie wymagane jest rozproszenie sygnałów wejściowych i wyjściowych bezpośrednio przy maszynie. Doskonale nadaje się do:
- Automatyzacji maszyn przemysłowych – szybkie połączenie czujników, zaworów oraz urządzeń wykonawczych.
- Systemów transportu i logistyki – integracja transporterów, wind magazynowych oraz sortowników.
- Nowoczesnych linii produkcyjnych – elastyczna konfiguracja i łatwa rozbudowa w oparciu o wymagania produkcyjne.
- Szybkiej diagnostyki stanów pracy – sygnalizacja LED oraz komunikaty diagnostyczne zwiększają efektywność utrzymania ruchu.
Konstrukcja i budowa modułu – złącza M12 i montaż
Cube67 I/O DIO16 C 8xM12 posiada zwartą, wytrzymałą konstrukcję z dwoma otworami do montażu śrubowego. Przemyślana budowa ułatwia montaż w szafach sterowniczych, na maszynach lub bezpośrednio w strefie produkcyjnej.
Każde z 8 złączy M12 umożliwia obsługę 5-pinowych połączeń (standard A), zgodnych z większością przemysłowych przewodów. Przejrzyste oznaczenie pinów pozwala na bezbłędne podłączanie czujników, aktuatorów lub elementów magistrali.
Podsumowanie – niezawodność i elastyczność w automatyce dla wymagających środowisk
Wykorzystanie modułu sieciowego Cube67 I/O DIO16 C 8xM12 stanowi solidną podstawę do budowy rozproszonych systemów automatyki, pozwalając na szybką, precyzyjną oraz bezpieczną integrację urządzeń peryferyjnych. Moduł jest odporny na wymagające warunki przemysłowe, a jednocześnie elastyczny i łatwy w montażu – co znacząco podnosi efektywność i niezawodność całej aplikacji.
