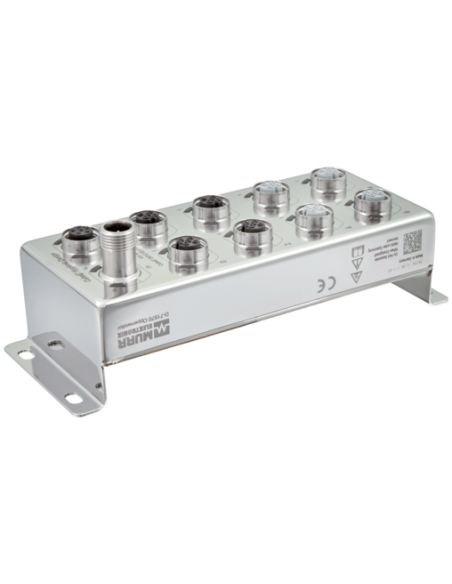

Moduł rozszerzający
Konektory znajdują się w zakładce "Technika podłączania".
DIO12 IOL4 (E) - 8× M12
IO-Link Master V1.1.2
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Hygienic Design
Stal szlachetna, polerowana
Cube67 + moduły mogą pracować tylko w połączeniu z węzłami magistrali Cube67+, EtherNet/IP, PROFIBUS + PROFINET.
Obudowa jest całkowicie zalana.
Przewód przyłączeniowy: F&B, F&B Pro, Steel
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Ogólne informacje o produkcie
| Kompatybilne z: | 56521; 56526; 56535 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 100 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 0,7 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 30 W |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | A, B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP69K |

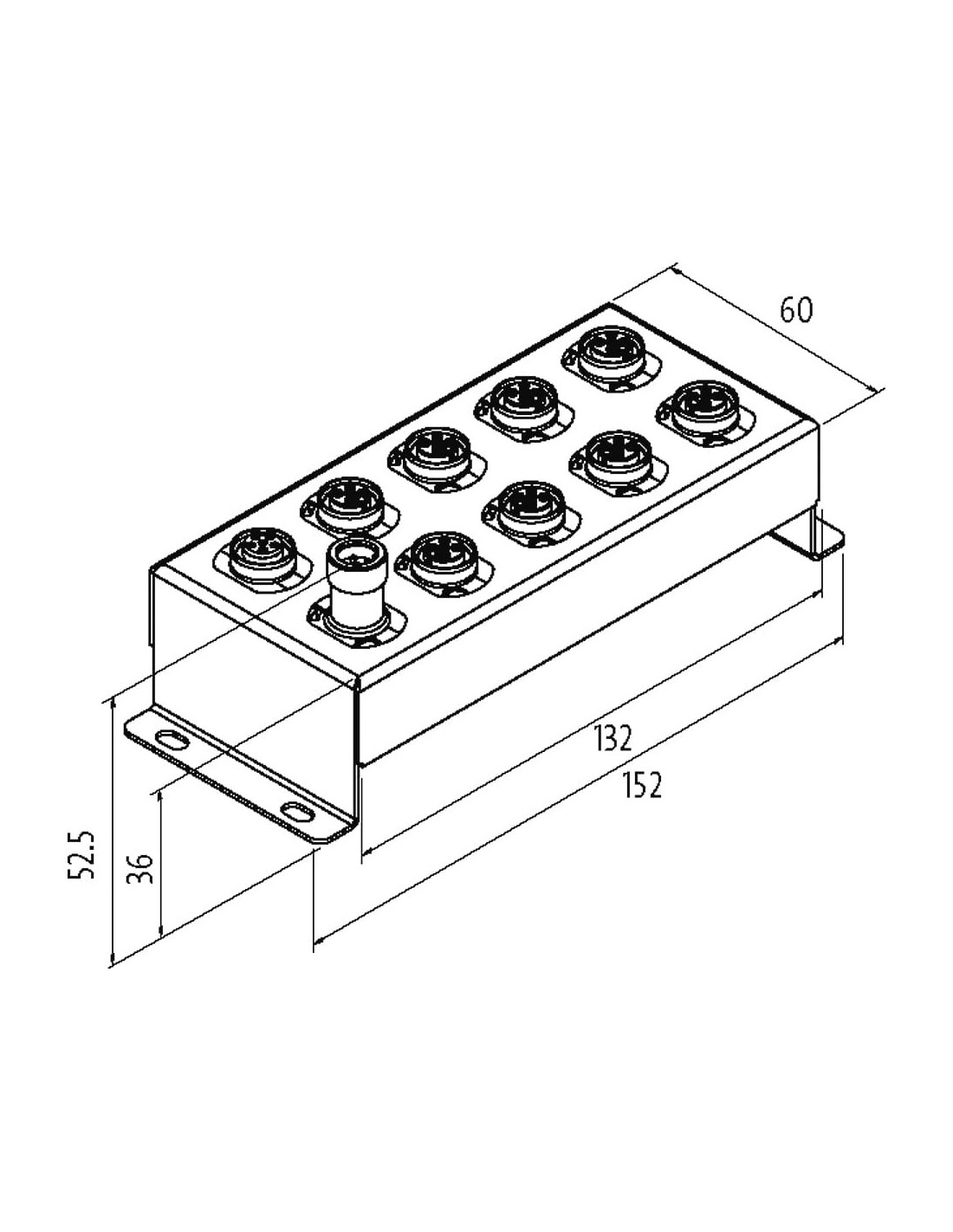

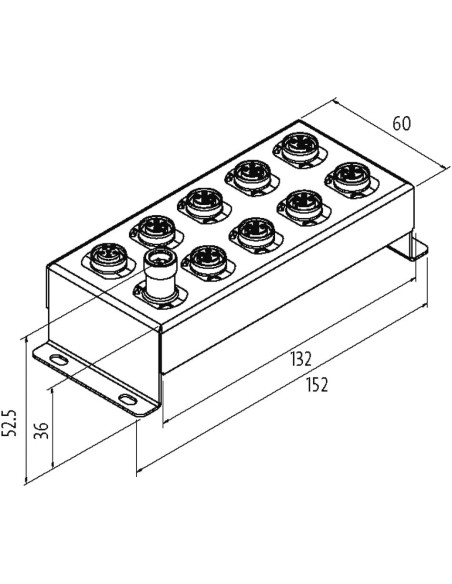

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 54 mm |
| Szerokość | 60 mm |
| Głębokość | 152 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | DIO |
| Typ przyłącza 4 | DIO |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO 0.x |
| PIN 3 | 0 V |
| PIN 4 | DI / DO 1.x |
| PIN 5 | PE |
