Moduł rozszerzający
AI4 - (E) 4× M12 (TH)
dla termopar
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Kompensacja spoiny odniesienia | w przyłączu M12 |
| Typ czujnika | K, N, J, E, R |
| Czas przetwarzania wejścia analogowego na kanał | 65 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | KTY + |
| PIN 2 | TH + |
| PIN 3 | KTY - |
| PIN 4 | TH - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

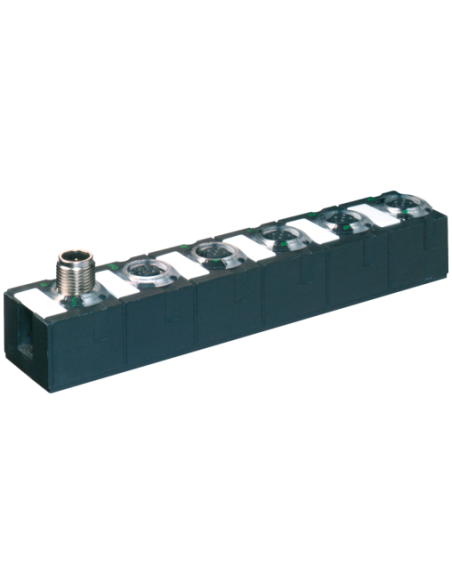

Moduł sieciowy Cube67 I/O AI4 E 4xM12 TH 56749 – Nowoczesne rozwiązanie do pomiarów temperatury
Moduł sieciowy Cube67 I/O AI4 E 4xM12 TH, o kodzie 56749, to zaawansowane urządzenie przemysłowe przeznaczone do integracji z rozproszonymi systemami automatyki. Moduł ten jest dedykowany do obsługi i precyzyjnego pomiaru temperatury za pomocą termopar, umożliwiając podłączenie aż czterech czujników przez wygodne złącza M12.
Profesjonalna obsługa termopar i wszechstronne zastosowania
Cube67 AI4 E 4xM12 TH wyróżnia się możliwością obsługi różnych typów termopar (K, N, J, E, R), co zapewnia elastyczność w różnorodnych aplikacjach przemysłowych – od przemysłu spożywczego, przez automatyzację procesów produkcyjnych, po zaawansowane systemy HVAC. Szybki czas przetwarzania pomiaru (65 ms na kanał) gwarantuje dokładność i niezawodność nawet w najbardziej wymagających warunkach.
Odporność i niezawodność dzięki klasie szczelności IP67
Urządzenie charakteryzuje się wysoką odpornością na trudne warunki przemysłowe dzięki klasie ochrony IP67. Całkowicie uszczelniona obudowa skutecznie zabezpiecza elektronikę modułu przed wilgocią, kurzem i uszkodzeniami mechanicznymi. Rozwiązanie to sprawdza się w trudnych środowiskach produkcyjnych, zapewniając długą, bezawaryjną pracę.
Zalety i kluczowe cechy modułu Cube67 I/O AI4 E 4xM12 TH
- Możliwość podłączenia 4 termopar przez wytrzymałe złącza M12
- Szerokie zastosowanie w różnych branżach – przemysł, automatyka, HVAC

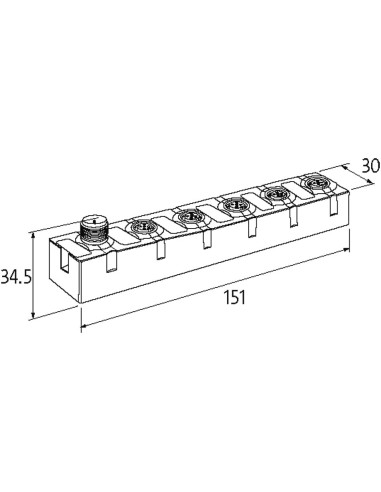

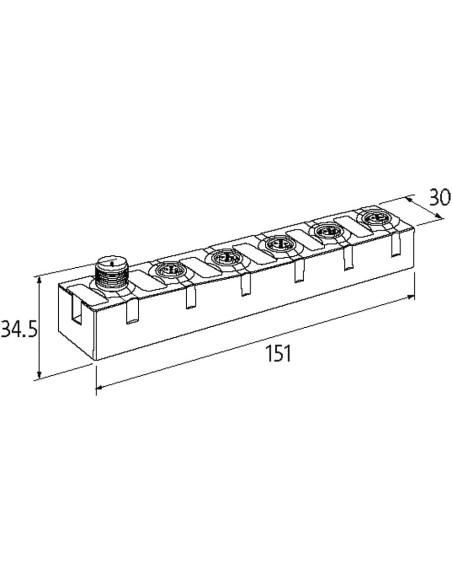

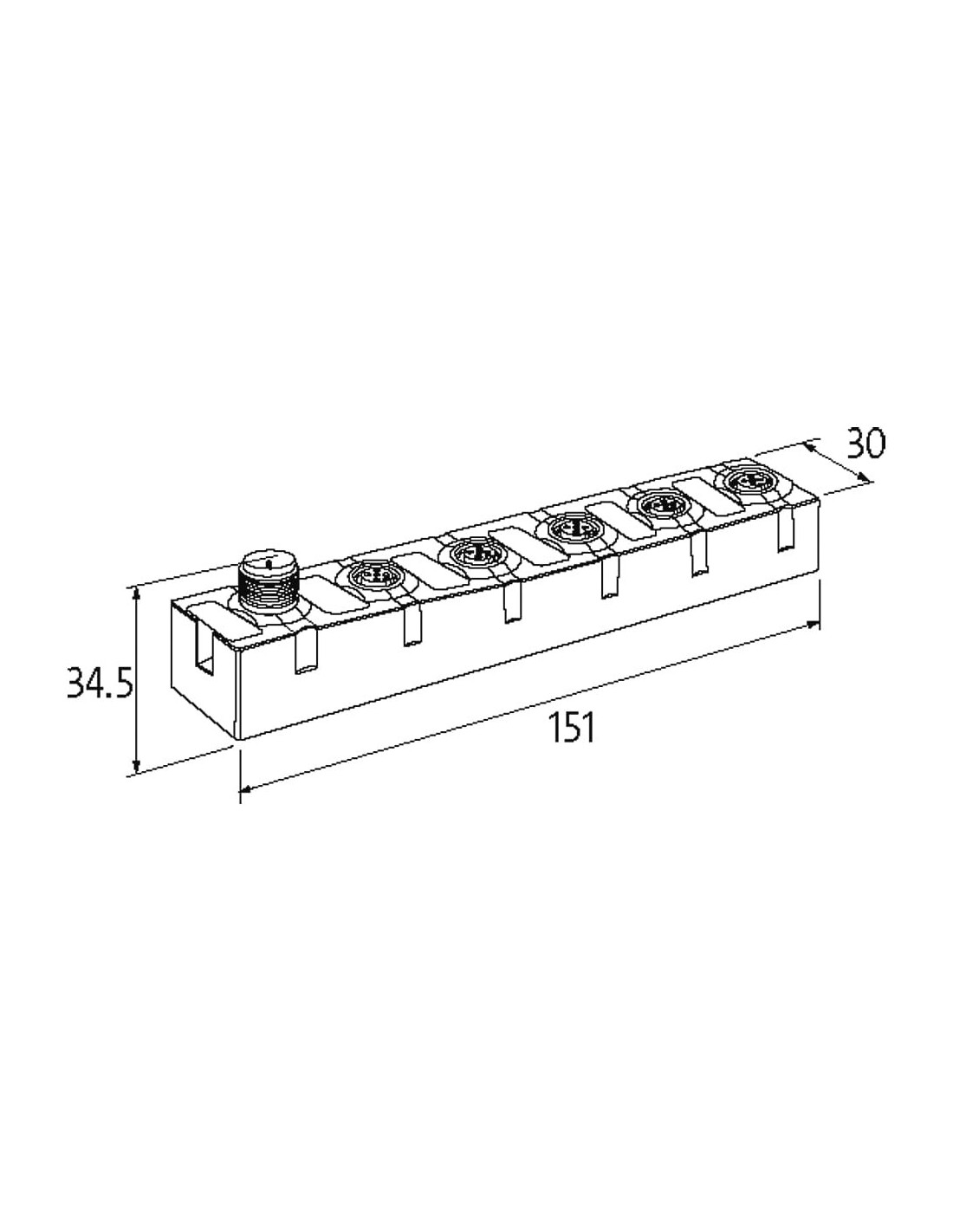

- Kompaktowe wymiary: 151 x 30 x 34,5 mm – łatwy montaż nawet w ograniczonych przestrzeniach
- Niezawodność pomiaru temperatury z kompensacją spoiny odniesienia
- Wielopoziomowa diagnostyka – alarmy na kanał dzięki LED i magistrali, wykrywanie zwarć oraz przeciążeń
- Wygodna instalacja – mocowanie 2-otworowe umożliwiające szybki montaż
- Wysoka wytrzymałość na czynniki środowiskowe – szeroki zakres temperatury pracy od 0°C do 55°C
Typowe zastosowania modułu I/O AI4 E 4xM12 TH
Urządzenie doskonale sprawdza się w aplikacjach wymagających precyzyjnego monitorowania temperatury:
- Monitorowanie i kontrola procesów technologicznych
- Automatyzacja linii produkcyjnych
- Systemy HVAC i BMS
- Przemysł chemiczny, spożywczy i farmaceutyczny
- Inżynieria maszyn i urządzeń specjalistycznych
Łatwa integracja z systemami automatyki
Moduł Cube67 I/O AI4 E 4xM12 TH został zaprojektowany z myślą o prostocie integracji z sieciami przemysłowymi oraz magistralą Cube67. Dedykowane wejścia i wyjścia M12 oraz przejrzysty układ złączy umożliwiają szybkie uruchomienie i konfigurację urządzenia w istniejących instalacjach automatyki. Dodatkowa diagnostyka przez LED oraz magistralę pozwala na natychmiastowe reagowanie na niepożądane stany pracy.
Podsumowanie – uniwersalny moduł do zadań specjalnych
Moduł sieciowy Cube67 I/O AI4 E 4xM12 TH 56749 to niezawodne rozwiązanie dla specjalistycznych aplikacji przemysłowych, w których wymagana jest precyzja, elastyczność instalacji oraz wysoka odporność środowiskowa. Jego konstrukcja, parametry techniczne oraz wszechstronność sprawiają, że jest doskonałym elementem rozbudowanych systemów automatyki.
