Moduł rozszerzający

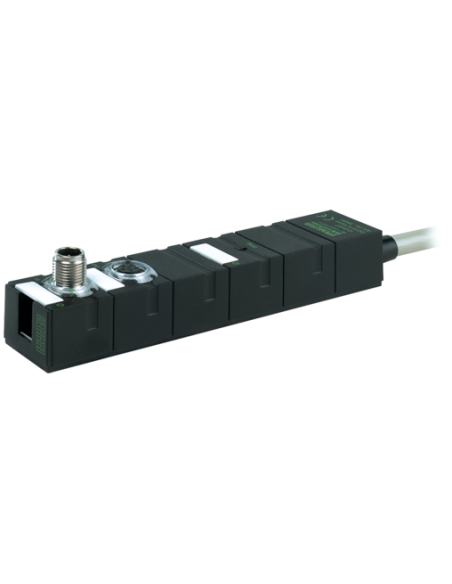

DO32 - Valve (E) 0.5 m
Wtyczka wielostykowa (0.5 A)
SMC - M27
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

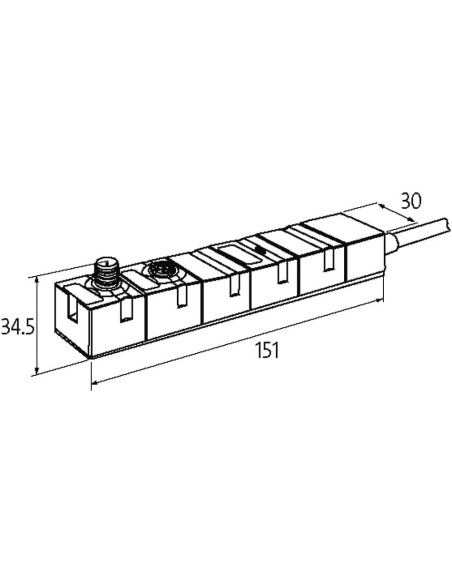

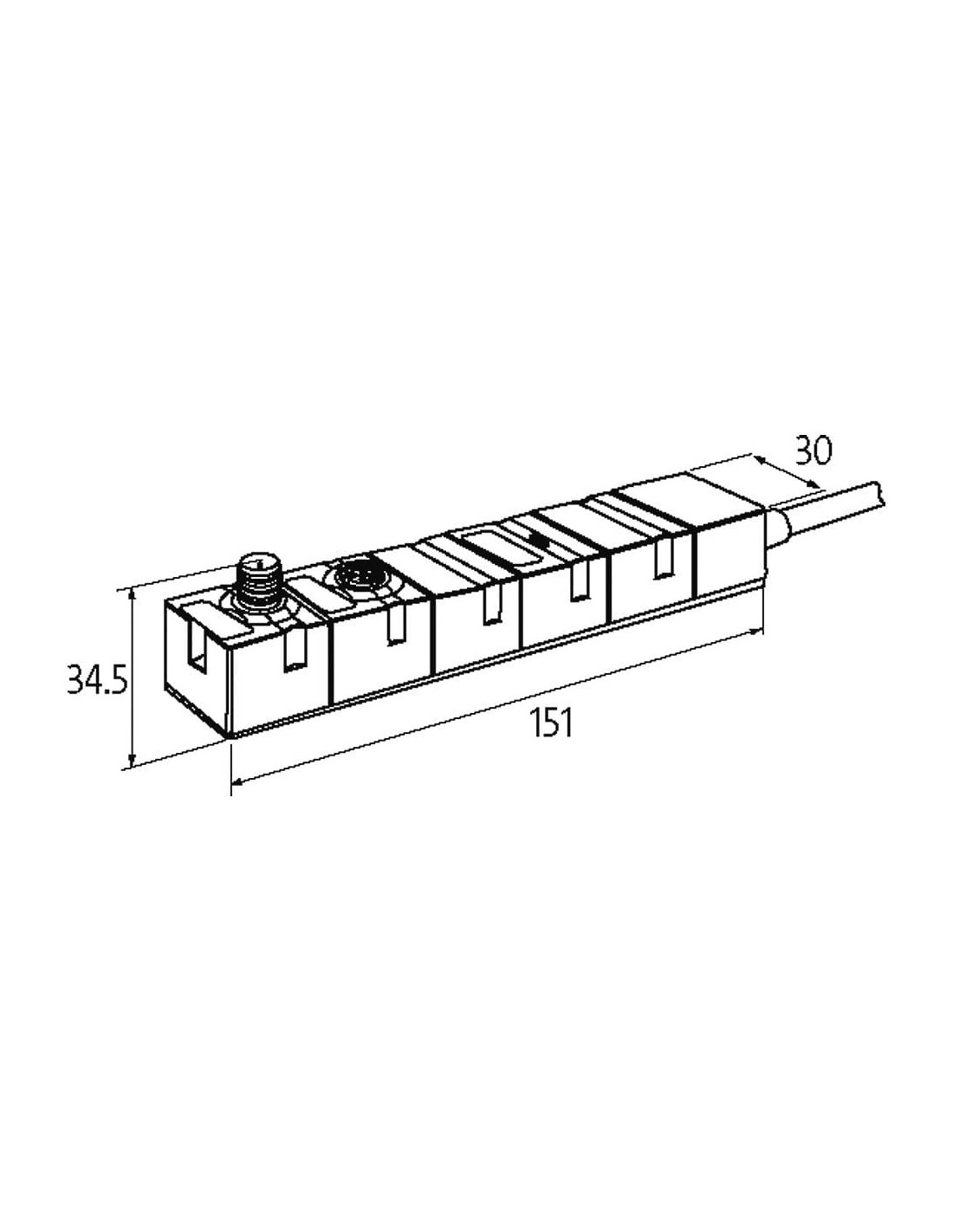

| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M27 |
| Gender | male |
| Liczba biegunów | 26 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | Out 9 |
| PIN 10 | Out 10 |
| PIN 11 | Out 11 |
| PIN 12 | Out 12 |
| PIN 13 | Out 13 |
| PIN 14 | Out 14 |
| PIN 15 | Out 15 |
| PIN 16 | Out 16 |
| PIN 17 | Out 17 |
| PIN 18 | Out 18 |
| PIN 19 | Out 19 |
| PIN 20 | Out 20 |
| PIN 21 | Out 21 |
| PIN 22 | Out 22 |
| PIN 23 | Out 23 |
| PIN 24 | Out 24 |
| PIN 25 | 0 V |
| PIN 26 | Sens |
