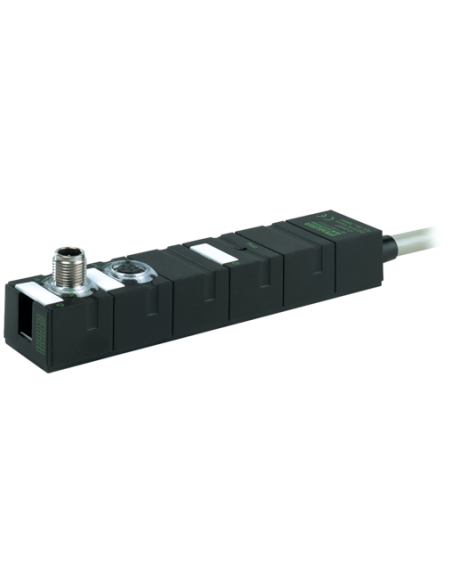

DIO16 - 0.5 A (E) 1.5 m (open cable)
Z niezakończoną końcówką przewodu
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,5 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametryzacja kanałów I/O | Diagnoseeingang, Wejście, Wyjście |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 20 |
| PIN 1 | In / Out 1 |
| PIN 2 | In / Out 2 |
| PIN 3 | In / Out 3 |
| PIN 4 | In / Out 4 |
| PIN 5 | In / Out 5 |
| PIN 6 | In / Out 6 |
| PIN 7 | In / Out 7 |
| PIN 8 | In / Out 8 |
| PIN 9 | In / Out 9 |
| PIN 10 | In / Out 10 |
| PIN 11 | In / Out 11 |
| PIN 12 | In / Out 12 |
| PIN 13 | In / Out 13 |
| PIN 14 | In / Out 14 |
| PIN 15 | In / Out 15 |
| PIN 16 | In / Out 16 |
| PIN 17 | 0 V |
| PIN 18 | 0 V |
| PIN 19 | 0 V |
| PIN 20 | 24 V DC Sensor |
Moduł sieciowy Cube67 DIO16 E, przewód 1,5 m, 5666200 – moduł rozszerzający cyfrowe I/O do automatyki
Cube67 DIO16 E to zaawansowany moduł sieciowy przeznaczony do integracji w nowoczesnych systemach automatyki przemysłowej. To rozwiązanie umożliwia wygodne rozszerzenie liczby wejść i wyjść cyfrowych, zapewniając elastyczność projektowania oraz optymalizację rozbudowy maszyn i linii technologicznych.
Najważniejsze cechy modułu Cube67 DIO16 E
- 16 kanałów cyfrowych (wejścia/wyjścia typu multifunkcyjnego, obsługa PNP)
- Zintegrowany przewód o długości 1,5 m zakończony wolnym końcem, co ułatwia szybkie połączenie z instalacją
- Obudowa o stopniu ochrony IP67 – w pełni zalana konstrukcja zapewnia szczelność oraz odporność na wilgoć, pył i trudne warunki przemysłowe

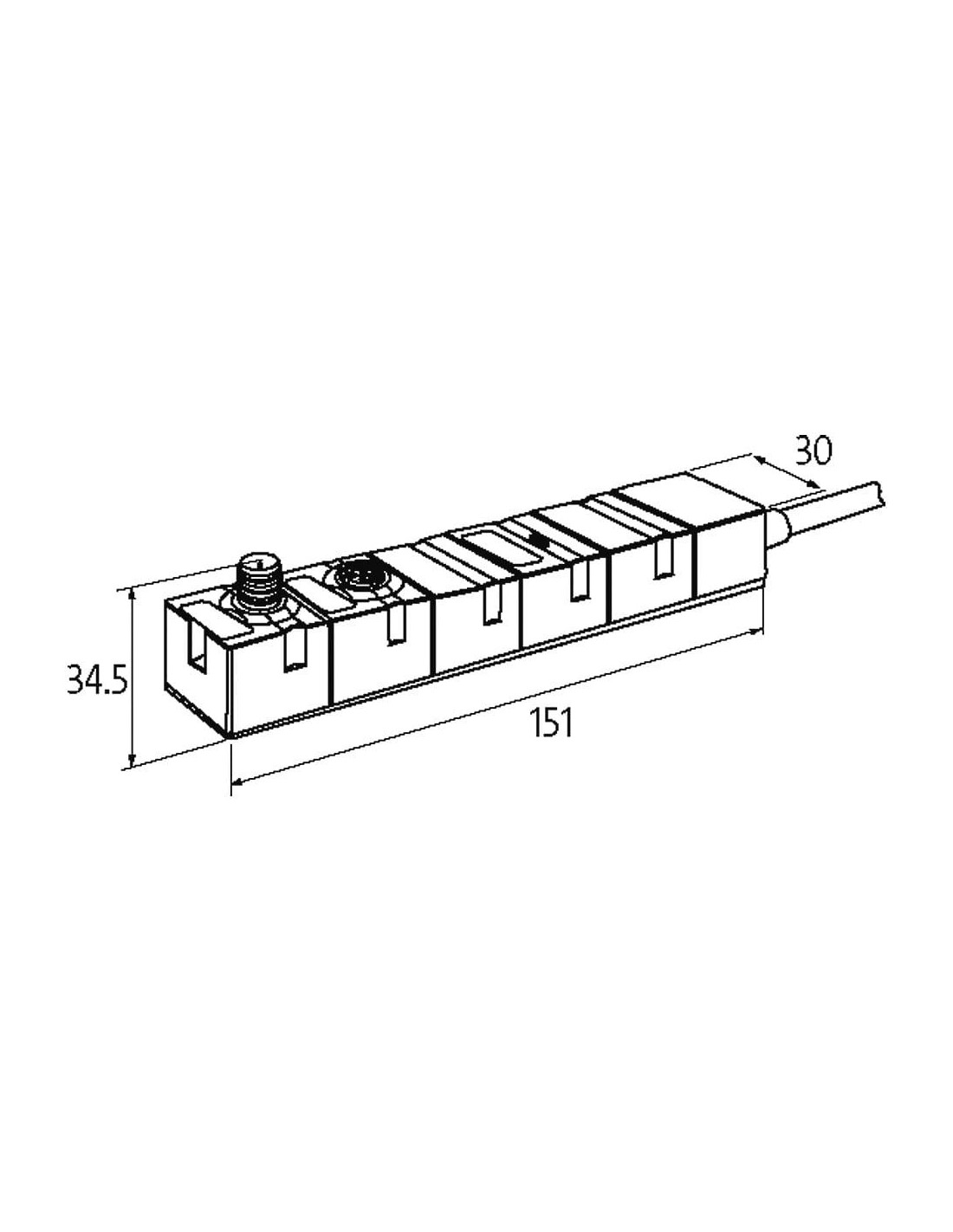

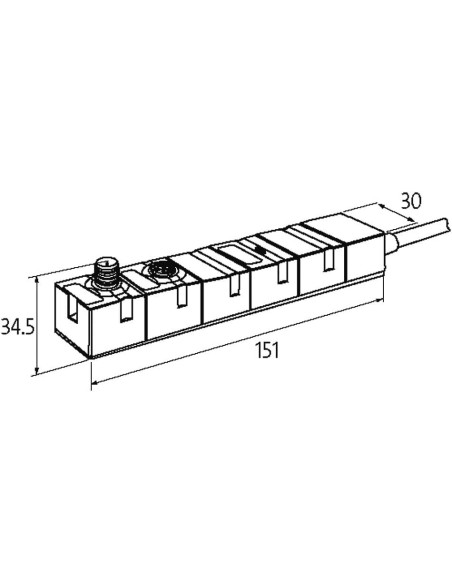

- Kompaktowe wymiary – wysokość 150 mm, szerokość 30 mm, głębokość 34,5 mm
