Dostępny

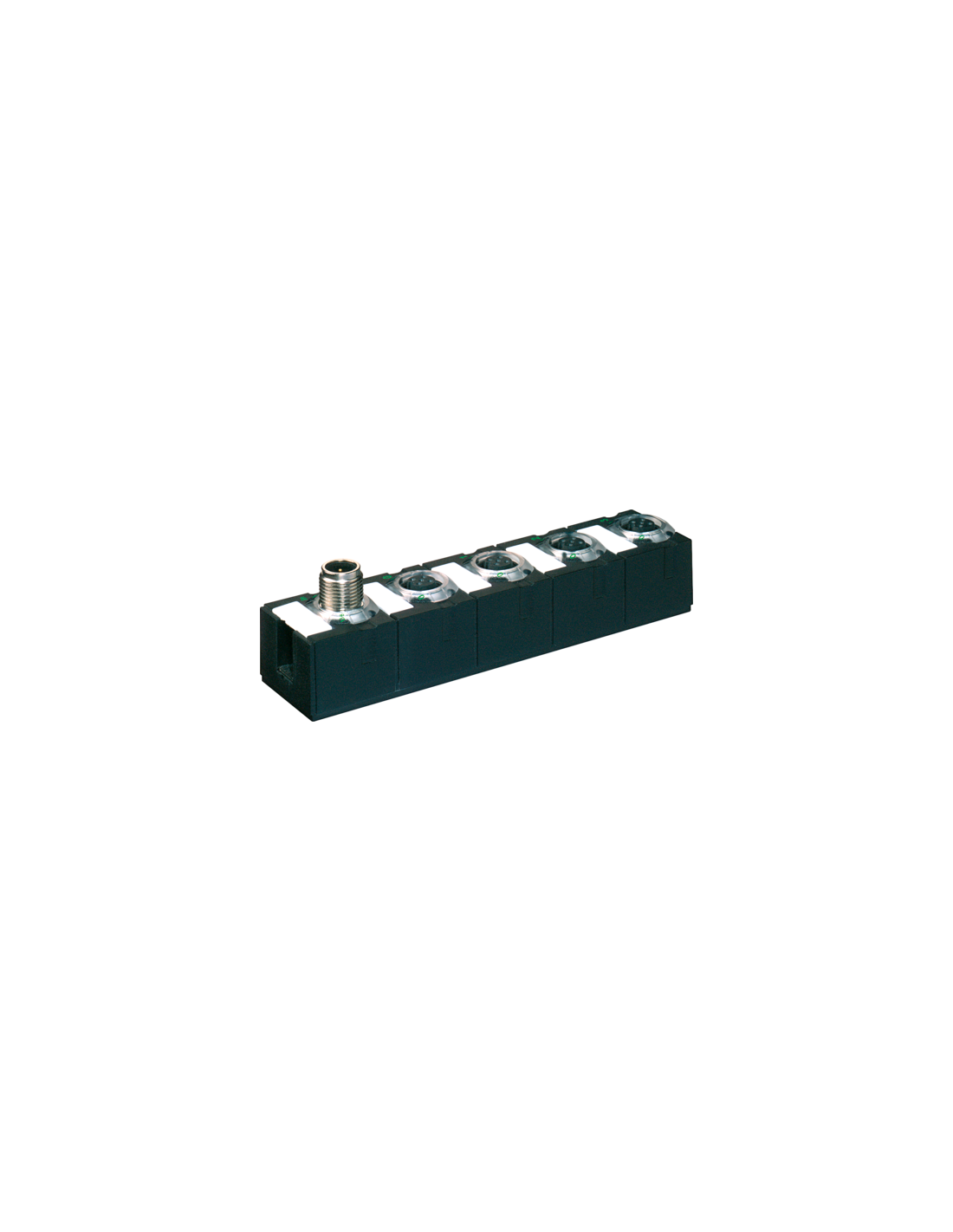

Moduł kompaktowy
AI4 - (C) 4× M12 (I)
Prąd
Części metalowe: Stal nierdzewna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Obciążenie rezystancyjne maks. | 300 Ω |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Differential input | tak |
| Prąd wejściowy trybu 2 min. | 4 mA |
| Prąd wejściowy trybu 2 maks. | 20 mA |
| Prąd wejściowy min. | 0 mA |
| Prąd wejściowy maks. | 20 mA |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego na kanał | 2 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

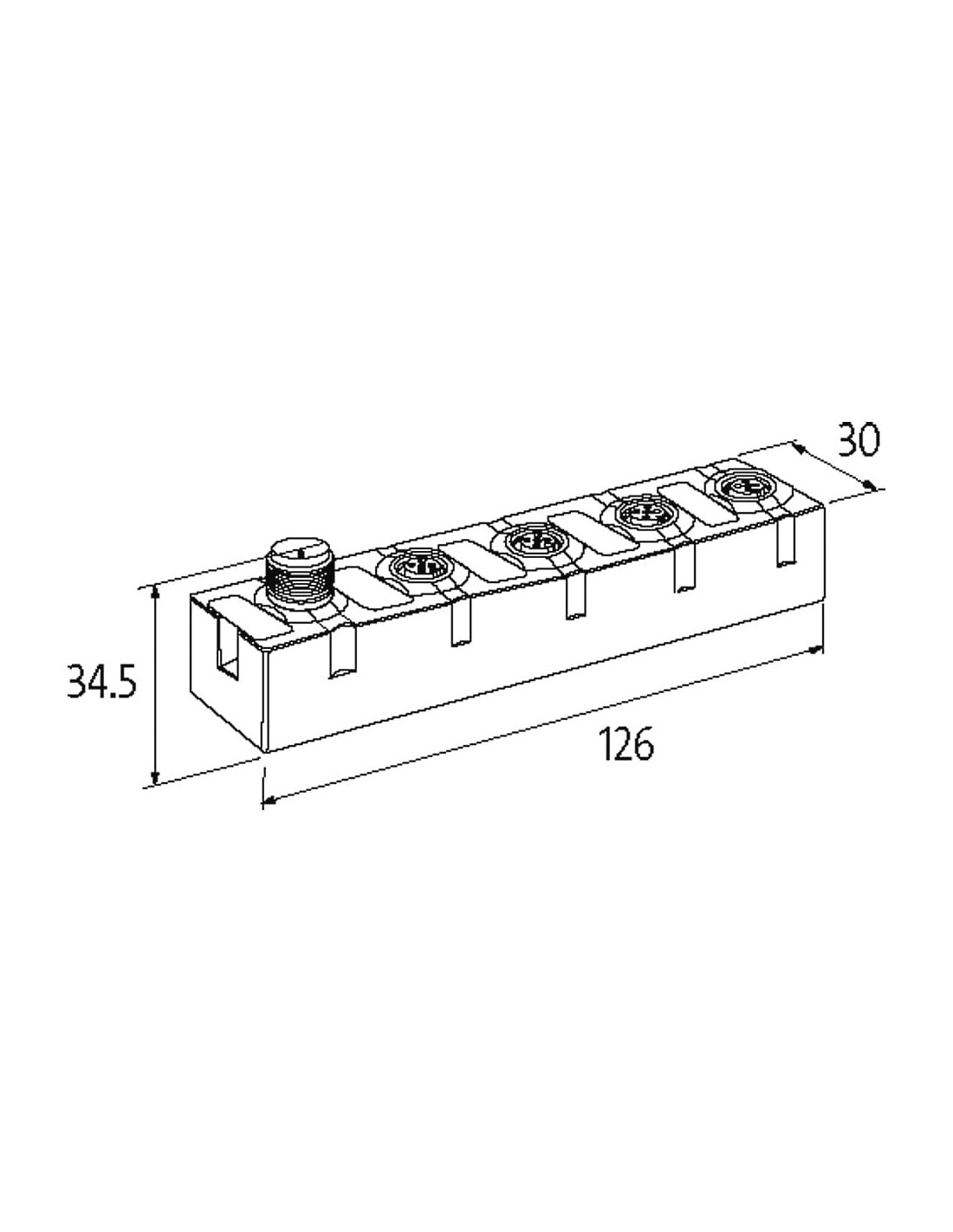

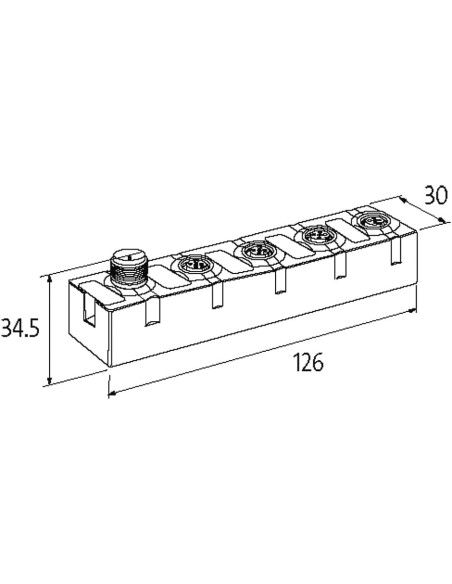

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | AI + |
| PIN 3 | 0 V |
| PIN 4 | AI - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

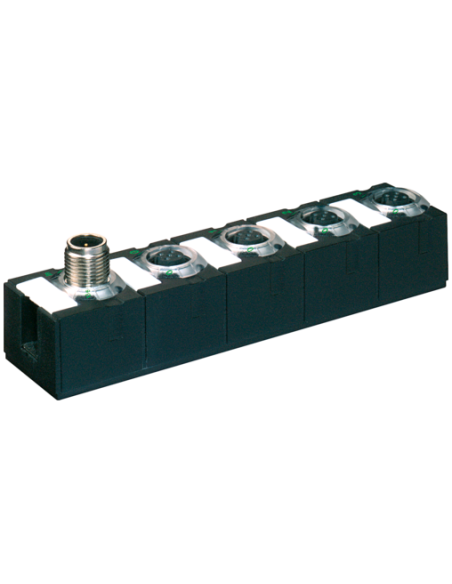

Moduł kompaktowy wejścia/wyjścia Cube67 5673050 – zaawansowany moduł IO do automatyki
Moduł kompaktowy wejścia/wyjścia Cube67 5673050 to niezawodne przemysłowe rozwiązanie przeznaczone do nowoczesnych systemów automatyki. Wszechstronność oraz odporność na trudne warunki sprawiają, że jest to doskonały wybór do integracji z maszynami i liniami produkcyjnymi.
Zalety i typowe zastosowania modułu Cube67 5673050
Moduł IO Cube67 znajduje zastosowanie w:
- monitorowaniu i zbieraniu sygnałów analogowych (AI4 – 4 wejścia analogowe z konektorami M12), co pozwala na podłączanie czujników i urządzeń pomiarowych
- rozproszonych systemach IO – integracja bezpośrednio na maszynie dzięki kompaktowej, szczelnej obudowie
- systemach przemysłowych wymagających wysokiej klasy odporności IP67 – praca w środowiskach wilgotnych, zapylonych i o podwyższonych wymaganiach higienicznych
- aplikacjach wymagających szybkiej diagnostyki – diagnostyka zwarć, przeciążeń i niedoboru napięcia sygnalizowana przez diody LED oraz komunikację po magistrali
Moduł może być szeroko stosowany w automatyce przemysłowej, branży motoryzacyjnej, produkcji maszyn, robotyce, logistyce oraz wszędzie tam, gdzie kluczowa jest niezawodność i prostota montażu.
Najważniejsze cechy techniczne modułu kompaktowego Cube67 5673050
- Obudowa całkowicie zalana, wysoka odporność IP67
- Kompaktowe wymiary: wysokość 126 mm, szerokość 30 mm, głębokość 34,5 mm – idealny do zabudowy w ograniczonej przestrzeni
- 4 wejścia analogowe (AI4) – możliwość podłączenia wielu czujników
- Konektory M12 – pewne i szybkie podłączenie sygnałów oraz zasilania
- Wykonanie metalowych części ze stali nierdzewnej zapewniającej odporność na korozję
- Zakres napięcia roboczego: 24 V DC
- Ochrona przeciwzwarciowa, przeciążeniowa oraz różnicowa wejść
- Szybki czas przetwarzania wejścia – 2 ms dla każdego kanału
Bezproblemowy montaż oraz uniwersalność przyłączeniowa
Moduł wyposażony jest w gniazda M12 (żeńskie i męskie, 5- oraz 6-pinowe, kodowane typu A), co pozwala na szybkie i stabilne wpięcie go do systemów Cube67 lub innych kompatybilnych instalacji. Dwupunktowe mocowanie śrubowe umożliwia sztywną instalację na maszynie lub w szafach sterowniczych.
Wytrzymałość i ochrona środowiskowa
Obudowa modułu oraz całkowite zalanie wnętrza gwarantują wysoką odporność na warunki środowiskowe (IP67). Urządzenie działa niezawodnie w szerokim zakresie temperatur roboczych – od 0°C do 55°C, a w stanie spoczynku wytrzymuje nawet temperatury od -20°C do 75°C.
- Odporność na zalanie i pył
- Wytrzymałość mechaniczna – części stalowe wykonane ze stali nierdzewnej
Kompatybilność z systemami automatyki
Moduł Cube67 5673050 jest zgodny z wymaganiami normy EN 61131-2 oraz doskonale współpracuje z przewodami systemowymi M12, umożliwiając łatwą rozbudowę systemu IO w dowolnej aplikacji przemysłowej.
Wybór tego modułu to gwarancja niezawodności, szybkiego montażu oraz pewności pracy w trudnych warunkach przemysłowych.
