MICO+ 4.10
4 kanały
Ustawienie prądu 4, 6, 8, 10 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 1,5 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | Off |

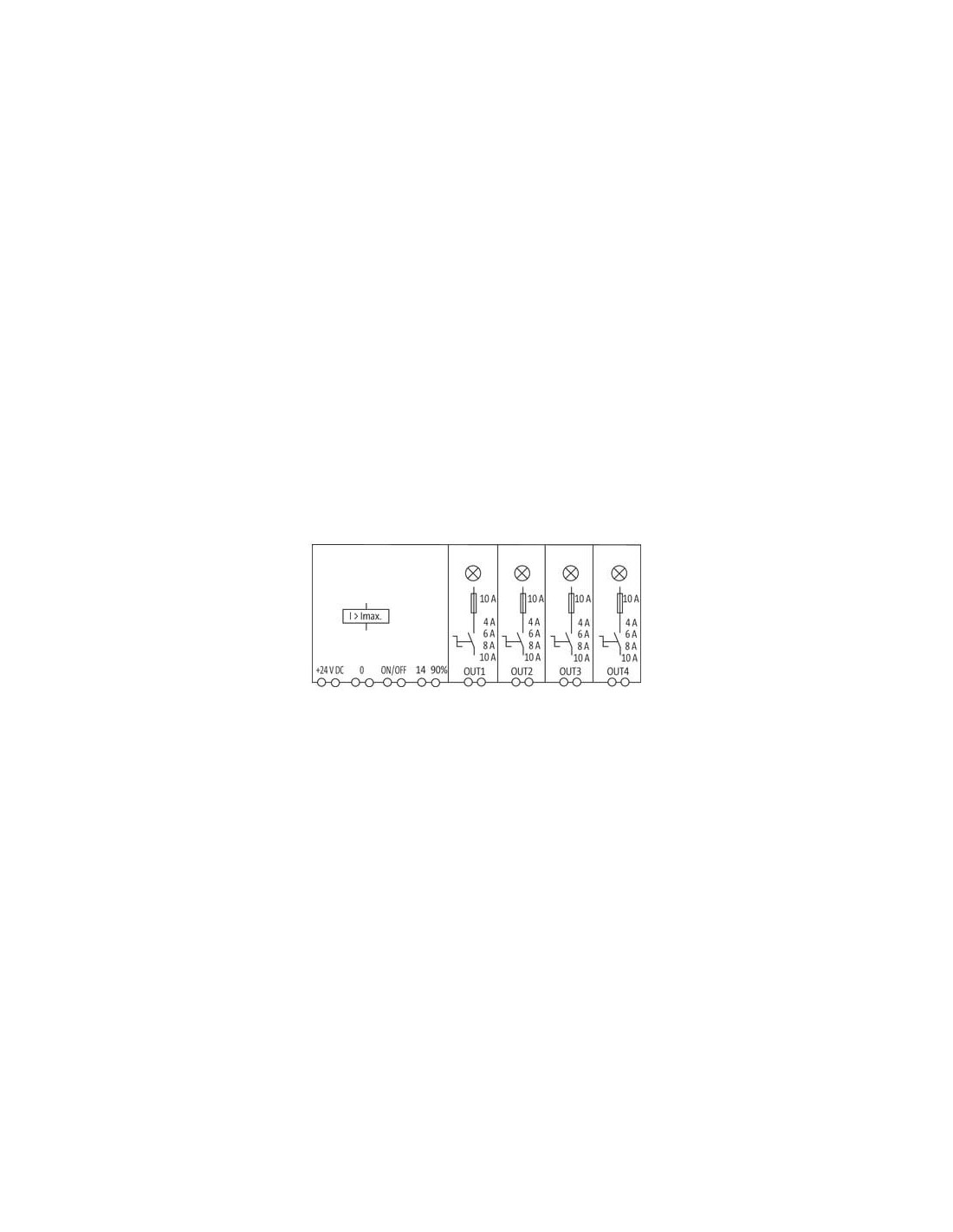

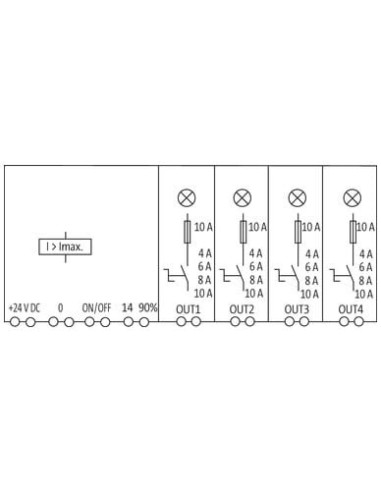

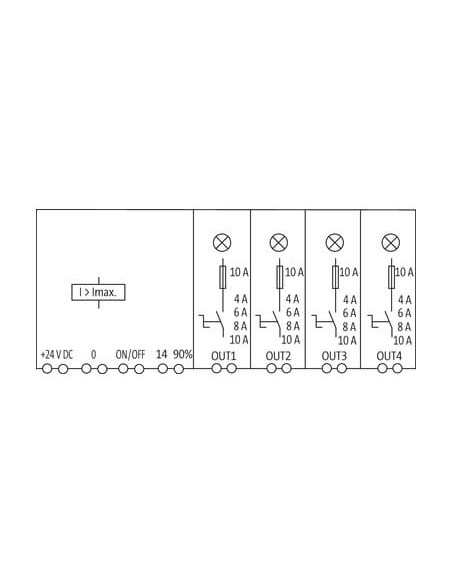

Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Off |
| PIN 3 | 14 |
| PIN 4 | 0.9 |

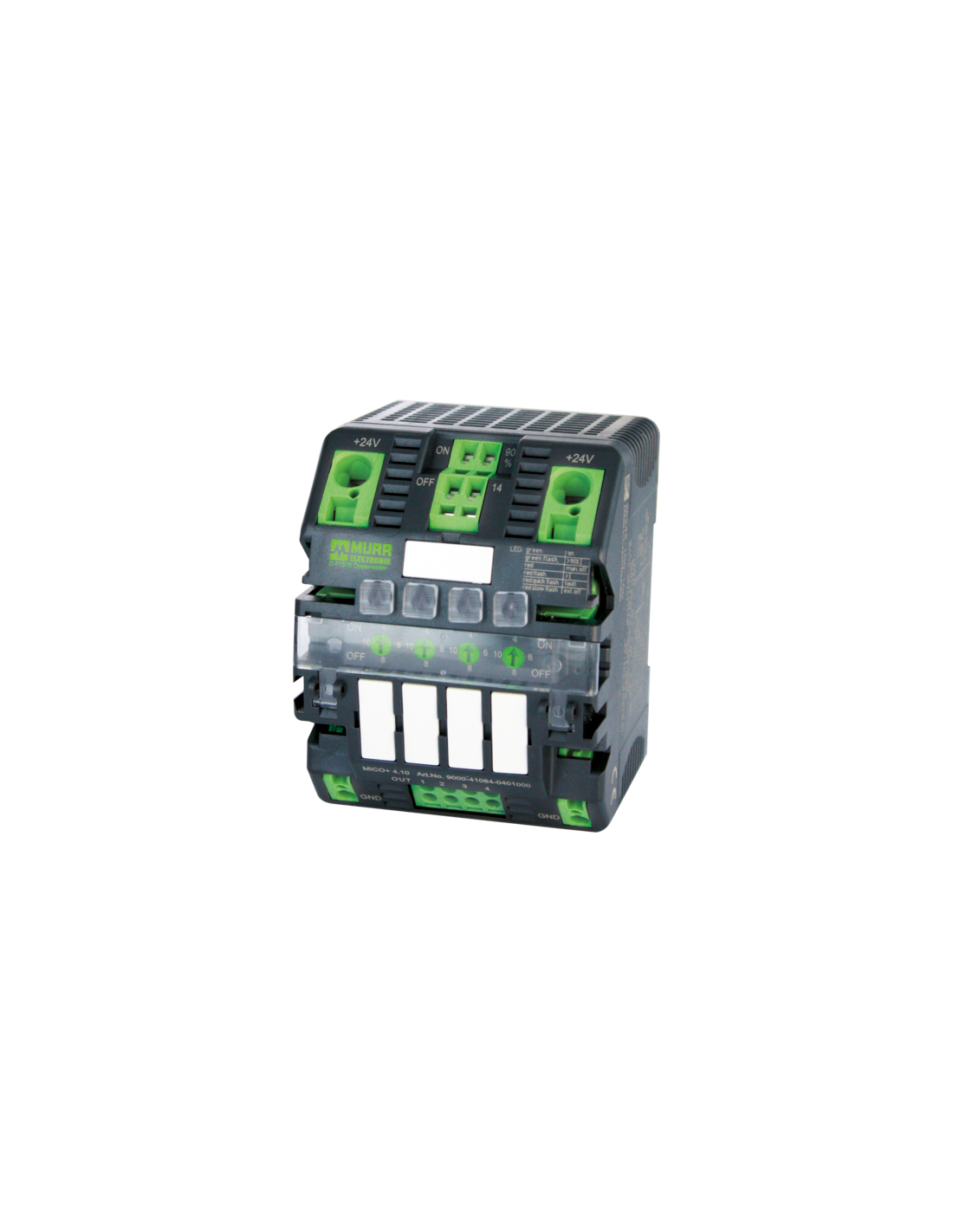

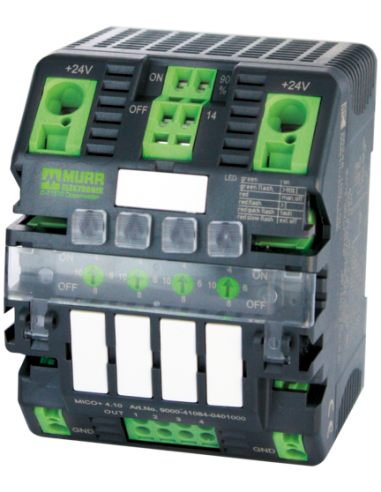

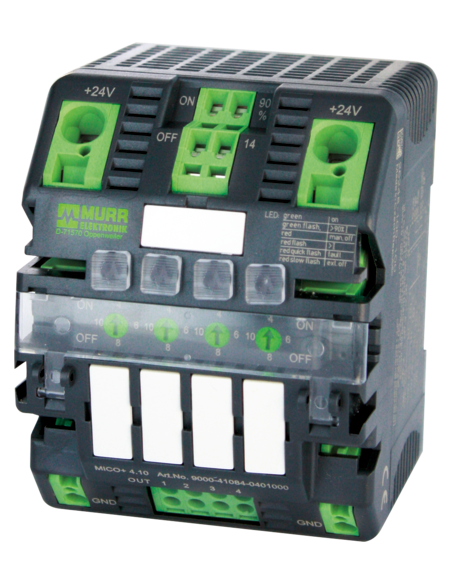

Moduł zabezpieczeń MICO+ 4.10 – 4-kanałowy ogranicznik prądowy 24V DC
Moduł MICO+ 4.10 (kod produktu: 9000-41084-0401000) to nowoczesne, czterokanałowe urządzenie do monitorowania i dystrybucji prądu w instalacjach przemysłowych. Przeznaczone do bezpiecznego zasilania i kontroli obwodów 24 V DC, doskonale sprawdza się w szafach sterowniczych oraz rozdzielniach automatyki przemysłowej.
Regulowane progi prądu (4, 6, 8, 10 A) dla każdego z czterech niezależnych kanałów pozwalają na elastyczne dostosowanie modułu do wymagań chronionych obwodów. To rozwiązanie efektywnie zabezpiecza przed przeciążeniami i zwarciami, zapewniając niezawodność całego systemu.
Najważniejsze zalety i możliwości wykorzystania MICO+ 4.10
- Cztery niezależne kanały zabezpieczające – umożliwiają ochronę do czterech obwodów jednocześnie.
- Szybka diagnostyka LED – stany pracy, przeciążenia i zadziałania wskazywane przez wyraźne diody sygnalizacyjne.
- Regulowany prąd zadziałania – cztery poziomy dla każdego kanału: 4 A, 6 A, 8 A oraz 10 A, umożliwiają dopasowanie do różnych odbiorników.

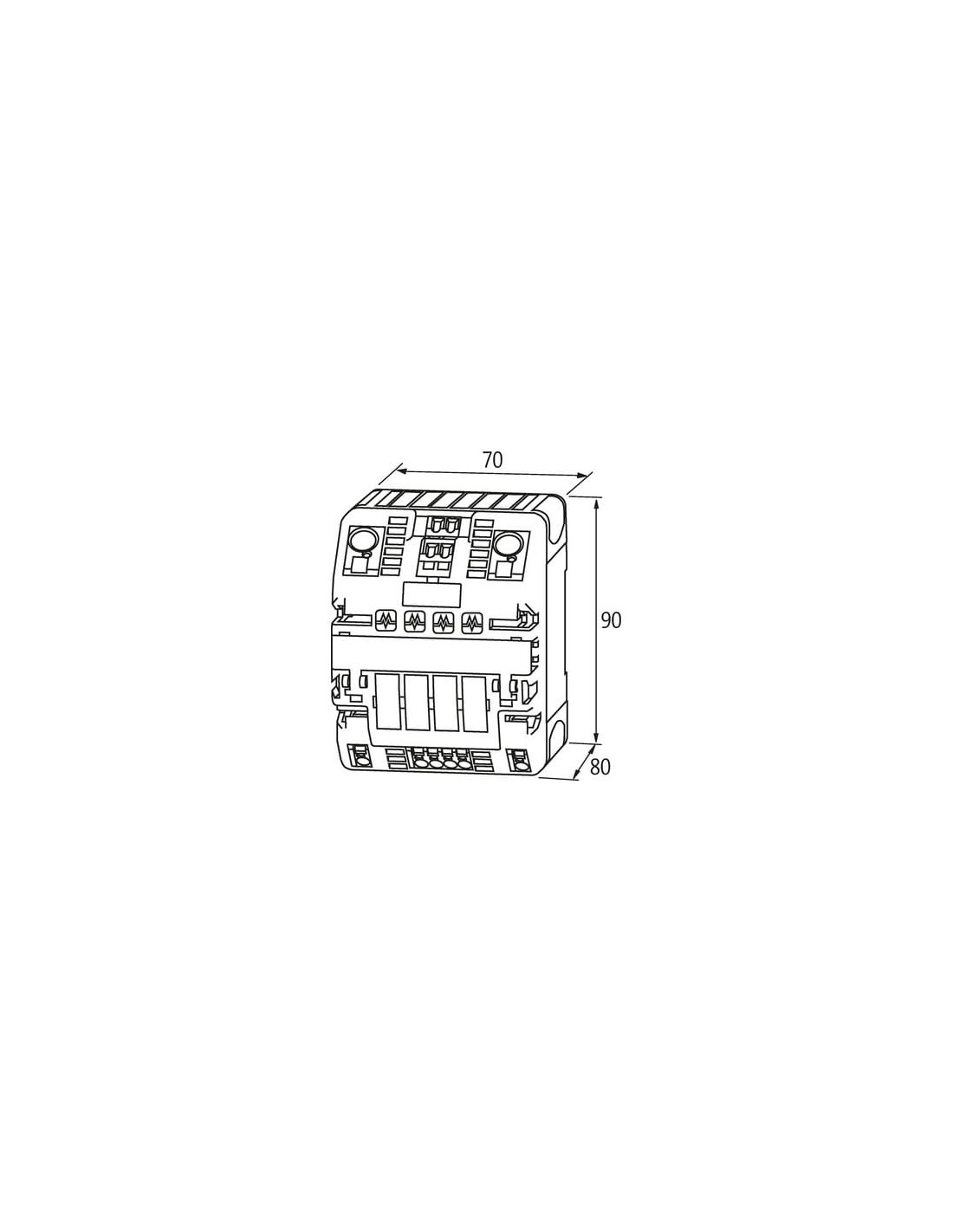

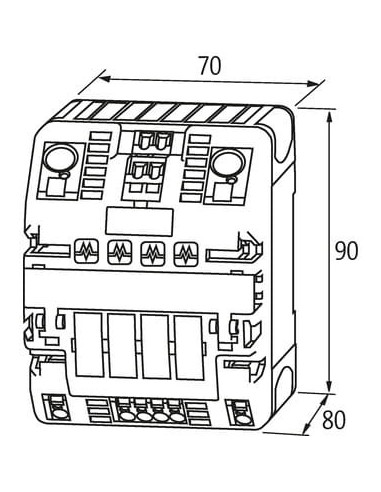

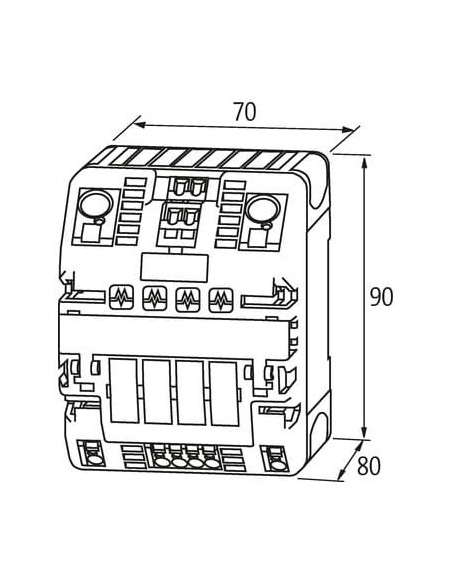

- Kompaktowe wymiary (90 x 70 x 80 mm) – ułatwiają montaż w rozdzielnicach o ograniczonej przestrzeni.
- Montaż na standardowej szynie DIN TH35 (EN 60715) – szybka i bezproblemowa instalacja.
- Zaciski sprężynowe – pewne i szybkie połączenia przewodów, odporne na wibracje.
- Wysoka wydajność prądowa całego modułu – do 40 A.
- Szeroki zakres napięć wejściowych: 18–30 V DC, standardowo stosowane 24 V DC.
- Praca w szerokim zakresie temperatur (0°C do 55°C) – odpowiedni do zastosowań w wymagających środowiskach przemysłowych.
Typowe zastosowania modułu MICO+ 4.10 w automatyce przemysłowej
Moduł MICO+ 4.10 wykorzystywany jest w szafach sterowniczych do zabezpieczania:
- Siłowników liniowych i elektrycznych
- Czujników oraz komponentów wejść-wyjść
- Układów zasilania sterowników PLC
- Listw rozdzielczych urządzeń kontrolno-pomiarowych
- Obwodów zasilających urządzenia sygnalizacyjne i wykonawcze
Bezpieczne i niezawodne zasilanie to podstawa każdej nowoczesnej instalacji automatyki. Zastosowanie modułu umożliwia szybkie wykrycie i izolowanie problematycznego obwodu bez wyłączania całego systemu, co znacząco skraca przestoje i podnosi efektywność produkcji.
Konstrukcja i wygoda użytkowania
Zwarta i wytrzymała obudowa oraz logiczne rozmieszczenie zacisków przyłączeniowych pozwalają na intuicyjny montaż i konserwację. Moduł spełnia wymogi wielu certyfikatów branżowych, gwarantując niezawodność nawet w trudnych warunkach przemysłowych.
MICO+ 4.10 jest niezastąpionym elementem nowoczesnych rozdzielnic i szaf sterowniczych – wszędzie tam, gdzie liczy się bezpieczeństwo pracy, oszczędność miejsca oraz szybka obsługa serwisowa.
