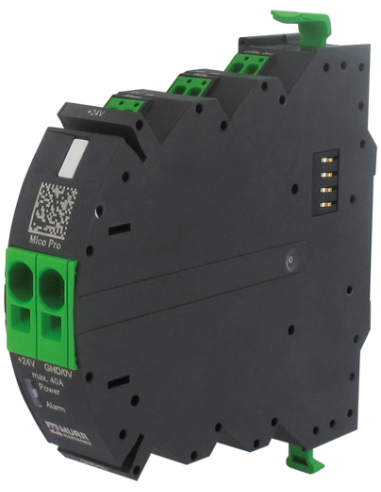

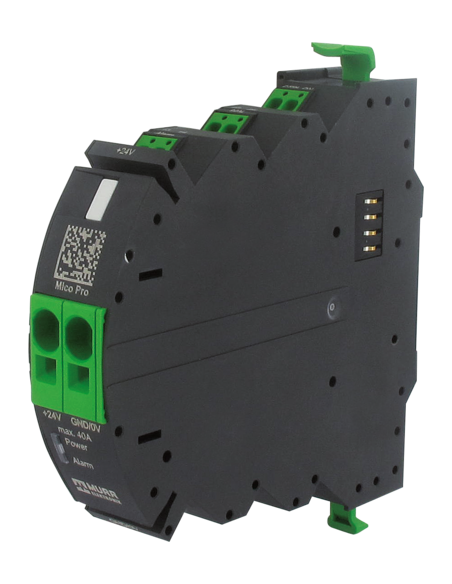

Mico Pro® PM 24 V DC/40 A

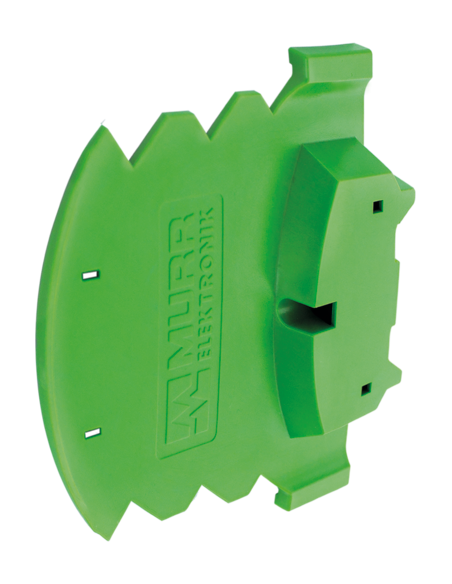

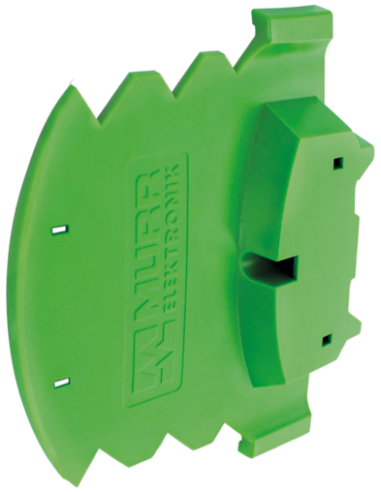

Dołączona pokrywka (heavy duty)
Obciążenie
1/2 sin 40 g, 11 ms
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,75 mm² |
| Przekrój przyłącza stałego maks. | 16 mm² |
| Przekrój przyłącza ruchomego min. | 0,75 mm² |
| Przekrój przyłącza ruchomego maks. | 16 mm² |
| Numer AWG stały min. | 4 |
| Numer AWG stały maks. | 20 |
| Numer AWG ruchomy min. | 4 |
| Numer AWG ruchomy maks. | 20 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 40 g, 11 ms 1/2 sin |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB In + 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 Alarm |
| PIN 2 | 14 Alarm |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 23 90% |
| PIN 2 | 24 90% |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Ctrl |
| PIN 2 | On |
Moduł zasilacza Murrelektronik Mico Pro 9000-41190-0000000 – zaawansowana ochrona i dystrybucja zasilania 24 V DC
Moduł zasilacza Mico Pro 9000-41190-0000000 to nowoczesny układ dystrybucji i kontroli zasilania, przeznaczony do szafy sterowniczej w aplikacjach przemysłowych. Urządzenie wspiera zarządzanie i rozdział mocy prądu stałego 24 V DC przy wysokiej wydajności prądowej do 40 A. Moduł wyposażony jest w pokrywkę heavy duty, która gwarantuje dodatkową ochronę mechaniczną.
Kluczowe zalety modułu Mico Pro 40A
- Wysoka wydajność: obsługuje duże obciążenia – do 40 A, idealnie nadaje się do zastosowań przemysłowych wymagających stabilnego i niezawodnego zasilania.
- Zaawansowane zabezpieczenia: odporność na wstrząsy do 40 g (EN IEC 60068-2-27) oraz wysoka odporność mechaniczna i stopień ochrony IP20.
- Elastyczność montażu: szybki montaż na szynie DIN TH35 zgodnie z normą EN 60715 oraz możliwość integracji w rozbudowanych systemach Mico Pro.
- Intuicyjna sygnalizacja: moduł posiada diody LED informujące o stanie pracy oraz alarmach (Power, Alarm).
- Różnorodność połączeń: wygodny dostęp do zacisków sprężynowych oraz mostkowych, co usprawnia szybkie podłączenie linii zasilania i sygnałów sterujących.
Zastosowanie i możliwości wykorzystania
Moduł zasilacza Mico Pro dedykowany jest do automatyki przemysłowej, maszyn, linii produkcyjnych oraz systemów dystrybucji rozproszonej w nowoczesnych zakładach produkcyjnych. Umożliwia efektywne zarządzanie zasilaniem 24 V DC z wieloma kanałami oraz szybką diagnostykę błędów zarówno zdalnie, jak i lokalnie.
Wysoka uniwersalność zastosowań sprawia, że Mico Pro 9000-41190-0000000 doskonale sprawdzi się w:
- szafach sterowniczych maszyn produkcyjnych,
- systemach zasilania linii automatyki i robotyki,
- systemach zarządzania energią w rozdzielnicach,
- aplikacjach wymagających niezawodnej ochrony i rozdziału prądu stałego.
Budowa oraz funkcjonalność
Mico Pro 9000-41190-0000000 charakteryzuje się kompaktową konstrukcją (wysokość 130 mm, szerokość 24 mm, głębokość 114 mm), co umożliwia łatwe zabudowanie w nawet niewielkich szafach sterowniczych. Złącza sprężynowe pozwalają na szybkie i bezpieczne podłączenie przewodów o przekroju do 16 mm², a precyzyjne gniazda sygnałowe umożliwiają zaawansowane funkcje sterowania, diagnostyki oraz alarmowania.
Moduł został wyposażony w wejścia i wyjścia pozwalające na sterowanie (ON/OFF), zdalny monitoring oraz integrację z systemami alarmowymi i kontrolnymi. Dedykowane oznaczenia styków znacznie ułatwiają montaż oraz późniejszą eksploatację.
Warunki pracy i montażu
Moduł zasilacza Mico Pro 40A przeznaczony jest do pracy w szerokim zakresie temperatur: od -25°C do +55°C, z możliwością przechowywania w temperaturach od -40°C do 80°C. Montaż realizowany na szynie DIN zapewnia dużą elastyczność w projektowaniu instalacji przemysłowych. Wysoki poziom wytrzymałości elektrycznej i mechanicznej czyni ten moduł niezawodnym elementem każdej instalacji dystrybucji zasilania.
Mico Pro 9000-41190-0000000 to doskonały wybór dla wymagających instalatorów i automatyków, oczekujących trwałych i nowoczesnych systemów zabezpieczeń oraz dystrybucji zasilania w automatyce przemysłowej.
