MICO+ 4.6
4 kanały
Ustawienie prądu 1, 2, 4, 6 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 1,5 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

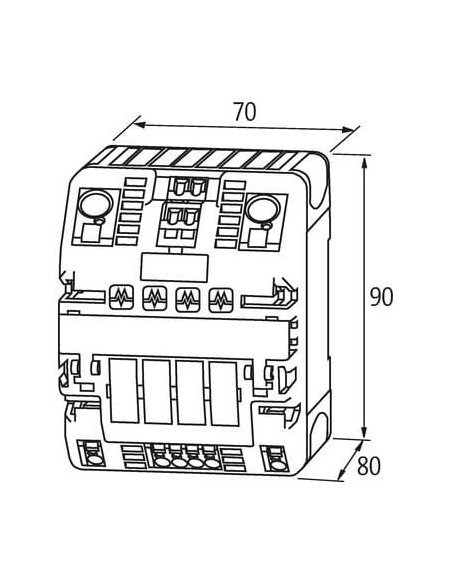

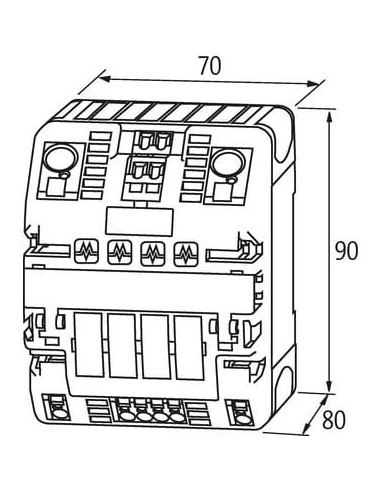

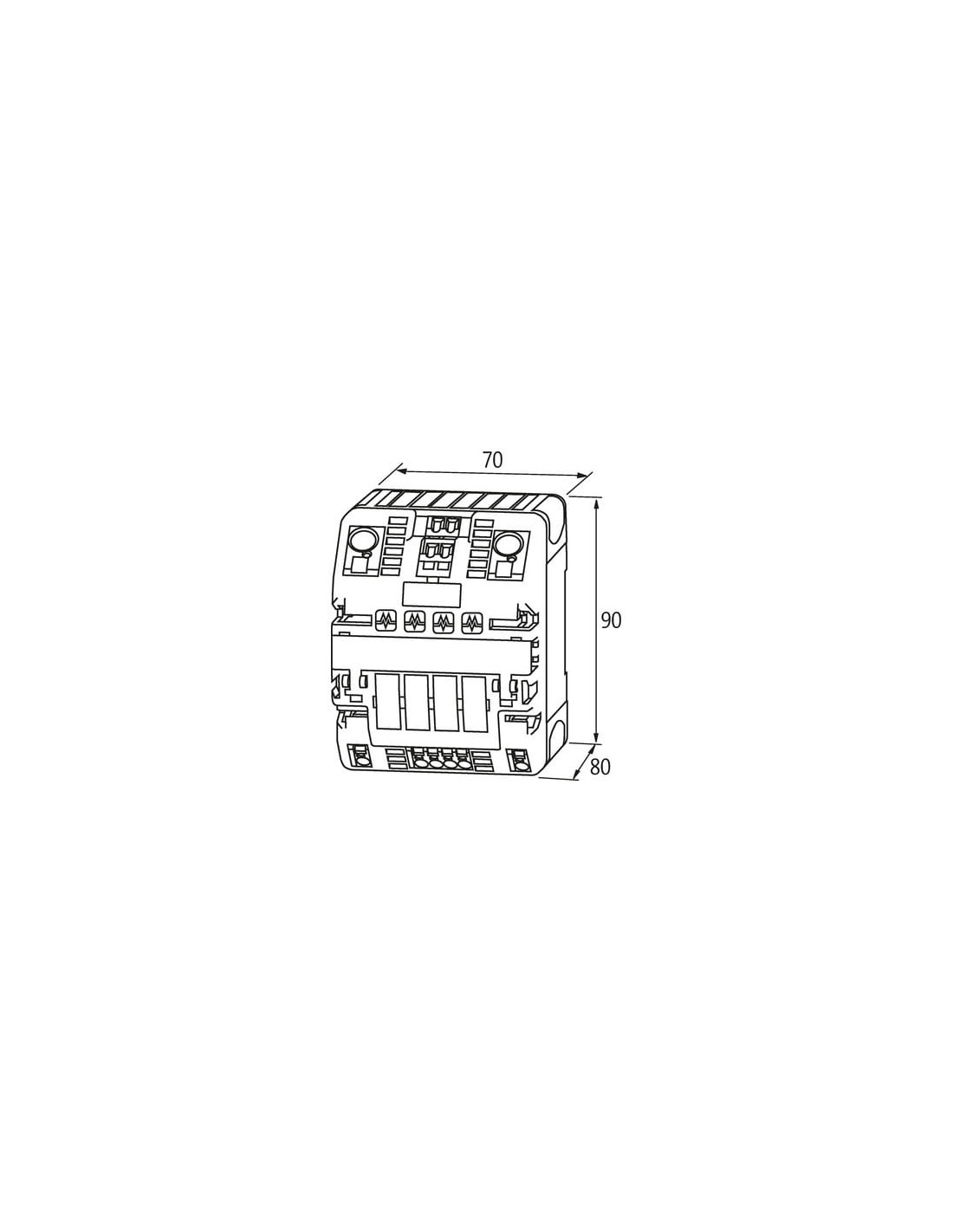

| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

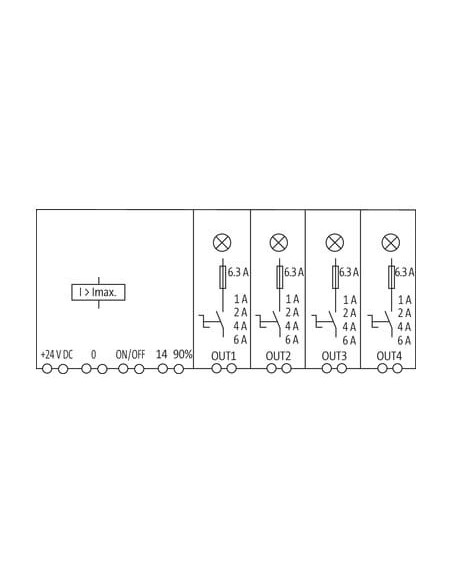

Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | Off |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Off |
| PIN 3 | 14 |
| PIN 4 | 0.9 |
Moduł zabezpieczeń elektronicznych MICO+ 4.6 4-kanałowy Murrelektronik – pewność ochrony i zarządzania zasilaniem 24V DC
MICO+ 4.6, 4-kanałowy (kod produktu: 9000-41084-0100600) to nowoczesny moduł zabezpieczeń elektronicznych, przeznaczony do monitorowania i rozdzielania prądu w instalacjach niskonapięciowych 24V DC. Doskonale sprawdza się wszędzie tam, gdzie niezawodna ochrona obwodów oraz szybkość reakcji na przeciążenia i zwarcia mają kluczowe znaczenie – w systemach automatyki przemysłowej, rozdzielniach, szafach sterowniczych oraz instalacjach technologicznych.
Najważniejsze cechy i zalety modułu MICO+ 4.6
- Cztery niezależne kanały ochrony z możliwością ustawienia wartości prądu na 1A, 2A, 4A lub 6A dla każdego kanału osobno.
- Wysokie bezpieczeństwo eksploatacji – szybkie wykrywanie stanów przeciążenia i zwarcia, natychmiastowe odcinanie uszkodzonego obwodu.
- Łatwa obsługa i diagnostyka dzięki czytelnym diodom LED sygnalizującym stan każdego kanału oraz funkcjom sygnalizacji zdalnej.
- Kompaktowa obudowa o wymiarach 90 x 70 x 80 mm, przystosowana do montażu na szynie DIN TH35 (zgodność z EN 60715).
- Uniwersalne zaciski sprężynowe gwarantujące szybki i pewny montaż przewodów o różnych przekrojach.
- Możliwość szeregowego łączenia modułów (mostkowanie) – efektywna rozbudowa zabezpieczeń w większych instalacjach.
Zastosowania modułu elektronicznego zabezpieczenia obwodów 24V DC
MICO+ 4.6 znajduje zastosowanie w szerokiej gamie systemów automatyki i instalacji przemysłowych, gdzie zachodzi potrzeba selektywnej ochrony oraz kontroli zasilania:
- Szafy sterownicze
- Rozdzielnie elektryczne
- Systemy produkcyjne oraz linie montażowe
- Stacje maszynowe oraz gniazda zasilania maszyn
- Automatyka budynkowa
Wyjątkowa funkcjonalność i prosta integracja
Dzięki możliwości wyboru wartości zabezpieczenia dla każdego kanału oraz zaawansowanym funkcjom sygnalizacji, MICO+ 4.6 znakomicie sprawdza się zarówno w prostych, jak i rozbudowanych instalacjach. Moduł zapewnia precyzyjną ochronę odbiorników i gwarantuje szybkie zlokalizowanie miejsca awarii, minimalizując przestoje w pracy instalacji.
Moduł MICO+ 4.6 to produkt o wysokim poziomie niezawodności, intuicyjnej obsłudze i znakomitej ergonomii montażu, stanowiący fundament profesjonalnych systemów zabezpieczeń 24V DC.
