MICO BASIC 4.6
4 kanały
Ustawienie prądu 6 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

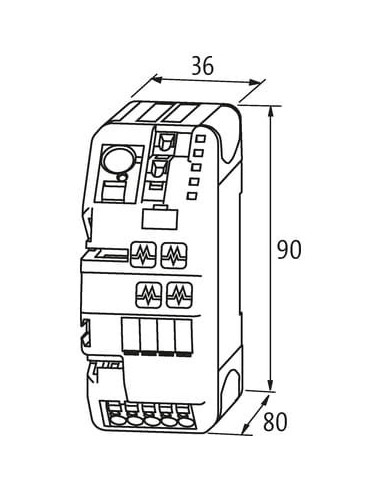

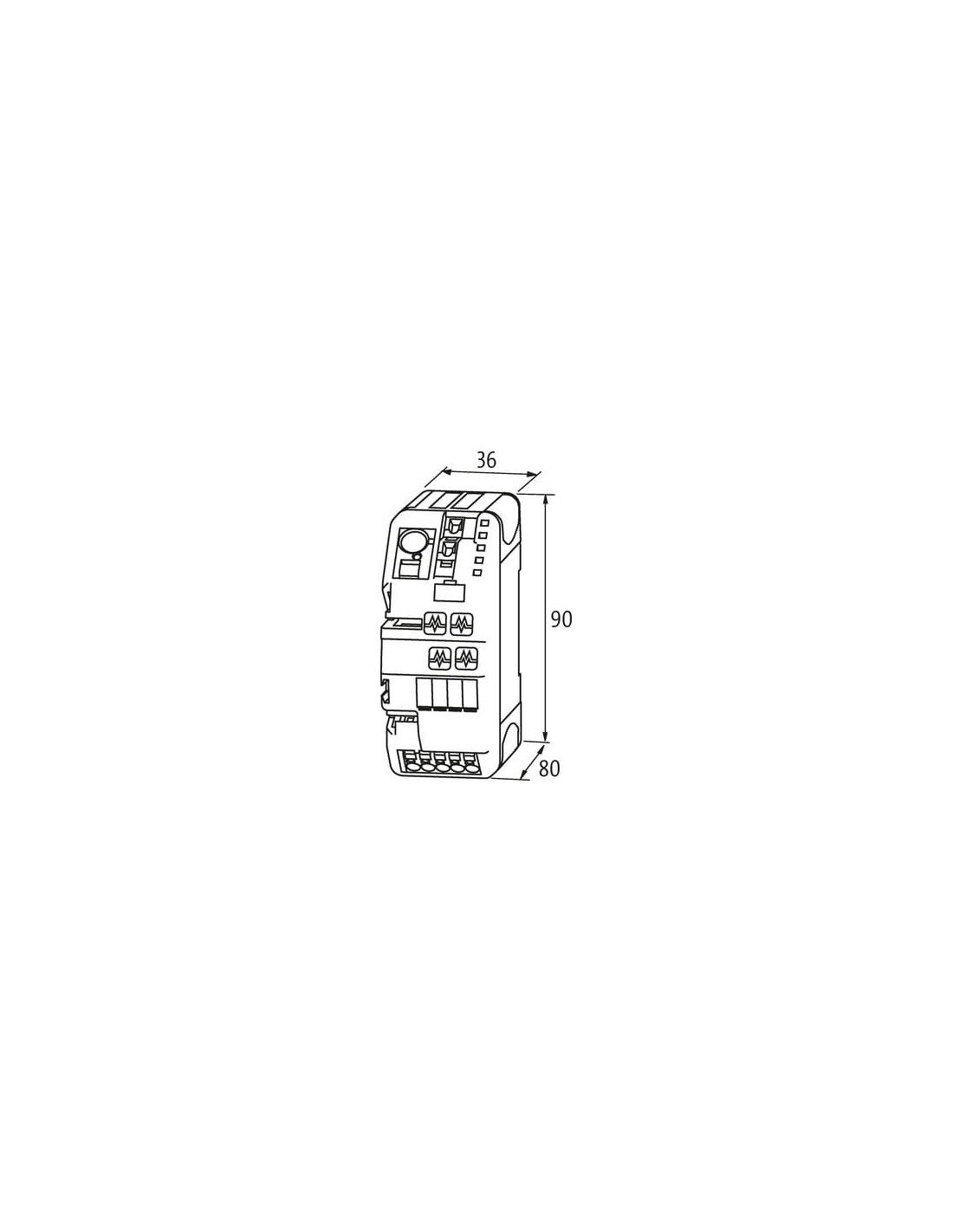

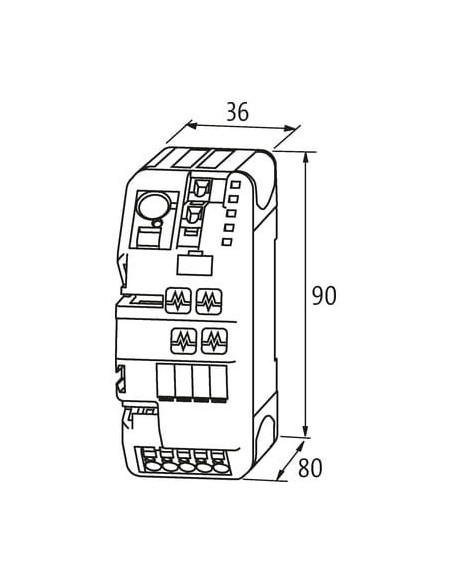

| Wysokość | 90 mm |
| Szerokość | 36 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

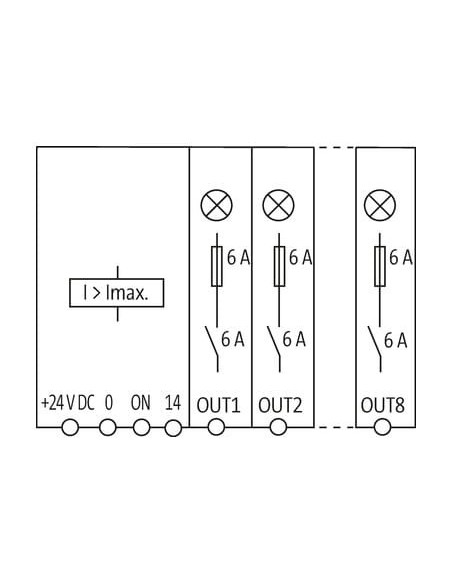

Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |

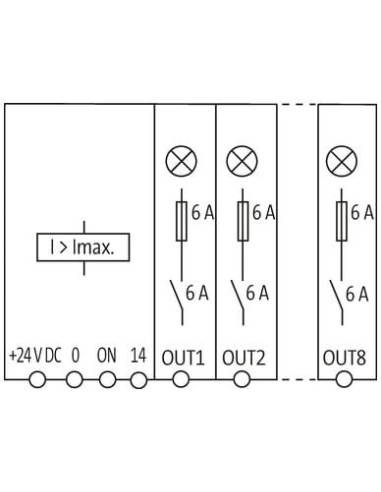

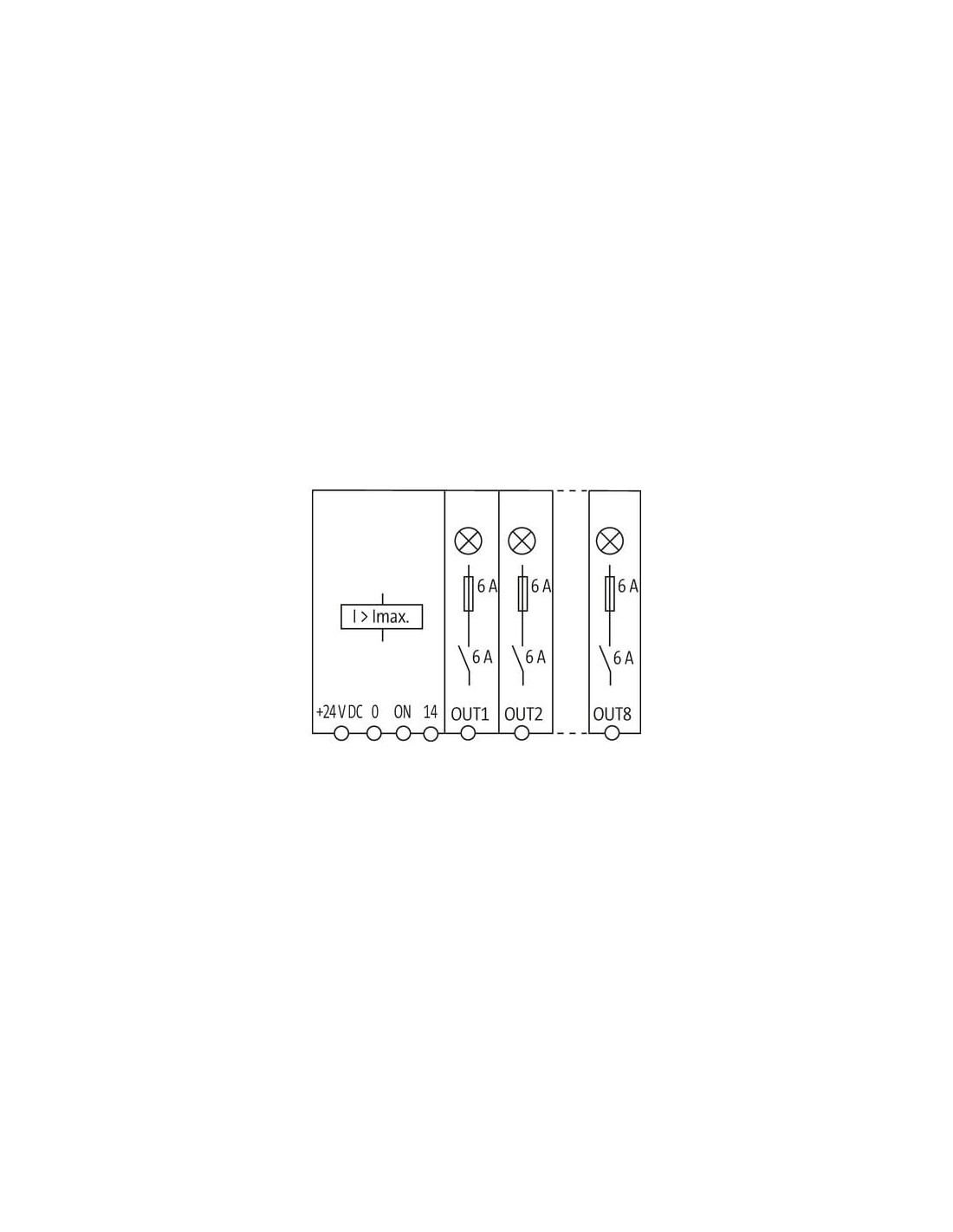

| PIN 1 | 0 V |
| PIN 2 | Out 1 |
| PIN 3 | Out 2 |
| PIN 4 | Out 3 |
| PIN 5 | Out 4 |
MICO Basic 4.6 – 4-kanałowy moduł monitorowania prądu 24V DC
MICO Basic 4.6 (kod produktu: 9000-41064-0600000) to nowoczesny, 4-kanałowy moduł dystrybucyjny do monitorowania i zabezpieczania obwodów prądu stałego 24 V DC. Przeznaczony do zastosowań przemysłowych, skutecznie chroni instalacje oraz urządzenia automatyki przed przeciążeniami i zwarciami.
Najważniejsze cechy i funkcjonalności modułu MICO Basic 4.6
- Monitorowanie czterech niezależnych kanałów – każdy kanał z możliwością ustawienia prądu na poziomie 6 A.
- Szybka sygnalizacja przekroczenia obciążenia – zapewnia szybką diagnostykę i ułatwia serwis.
- Zabezpieczenie przed zwarciami i przeciążeniami – automatyczne wyłączanie obwodu w przypadku awarii.
- Kompaktowa konstrukcja – szerokość wynosząca zaledwie 36 mm, wysokość 90 mm i głębokość 80 mm, co umożliwia montaż na szynie DIN TH35 (zgodność z EN 60715) nawet w ograniczonej przestrzeni rozdzielnic.
- Łatwość instalacji – czytelne, oznakowane zaciski sprężynowe ułatwiają prawidłowe podłączenie, a solidna obudowa gwarantuje trwałość.
- Dopuszczalny prąd całkowity – maksymalna suma prądów do 40 A.
- Przystosowanie do pracy w trudnych warunkach przemysłowych – zakres temperatury pracy od 0 °C do 55 °C oraz szeroki zakres napięcia wejściowego (18-30 V DC).
Zastosowanie modułu MICO Basic 4.6 w automatyce przemysłowej
MICO Basic 4.6 sprawdza się wszędzie tam, gdzie niezbędne jest niezawodne i szybkie odłączanie uszkodzonych obwodów oraz ochrona zasilania rozproszonych urządzeń automatyki. Typowe zastosowania obejmują:
- Szafy sterownicze i rozdzielnice w liniach produkcyjnych oraz w systemach robotyzacji.
- Systemy zasilania maszyn oraz niezależnych obciążeń, które wymagają indywidualnego zabezpieczenia każdego kanału.
- Automatyka budynkowa i przemysłowa – niezawodność działania nawet w środowisku o podwyższonej wilgotności oraz narażeniu na wstrząsy.
- Rozbudowane instalacje 24 V DC – zwłaszcza tam, gdzie konieczne jest szybkie wykrywanie i eliminowanie usterek.
Dlaczego warto wybrać MICO Basic 4.6 do swojej instalacji?
Wdrożenie modułu kontrolnego MICO Basic 4.6 pozwala znacząco ograniczyć ryzyko przestojów produkcyjnych spowodowanych awarią zasilania. Wbudowane funkcje diagnostyczne przyspieszają lokalizowanie i usuwanie przyczyn zakłóceń, co przekłada się na wysoką niezawodność i bezpieczeństwo całej instalacji.
Moduł ten jest doceniany przez inżynierów za łatwą integrację, kompaktowe wymiary oraz czytelność sygnalizacji stanów pracy, co czyni go uniwersalnym rozwiązaniem dla nowoczesnych systemów automatyki wymagających profesjonalnej ochrony prądowej.
