MICO FUSE 24 LED
8 kanałów
Prąd całkowity: max. 40 A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 6 A |
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wyjście
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść min. | 0,5 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Obniżenie wartości znamionowych od | 40 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | n.c. |
| PIN 2 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 5 |
| PIN 2 | Out 6 |
| PIN 3 | Out 7 |
| PIN 4 | Out 8 |

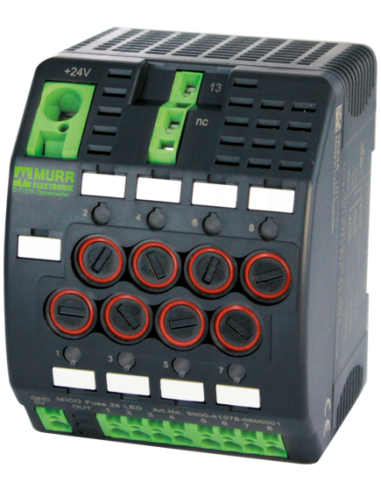

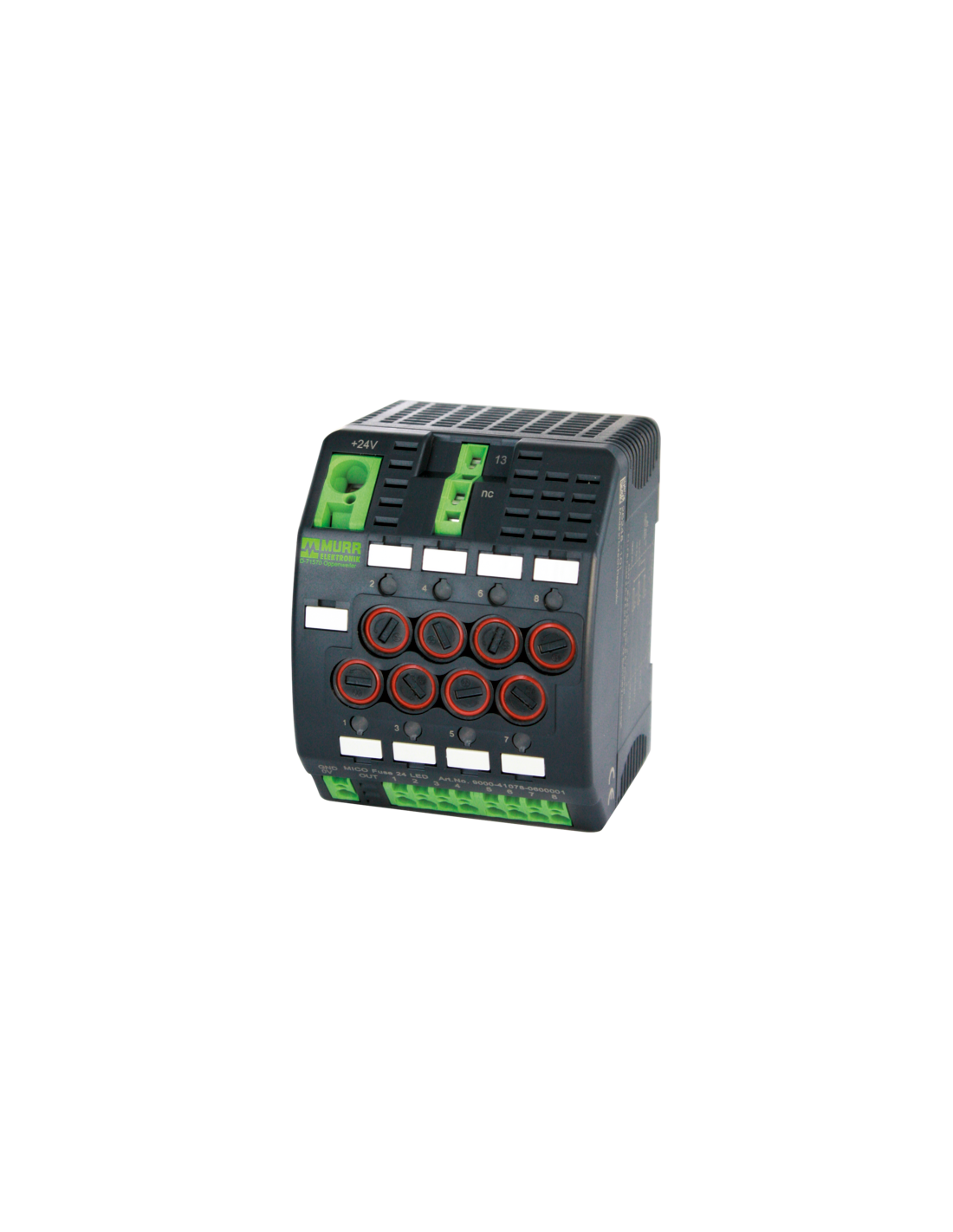

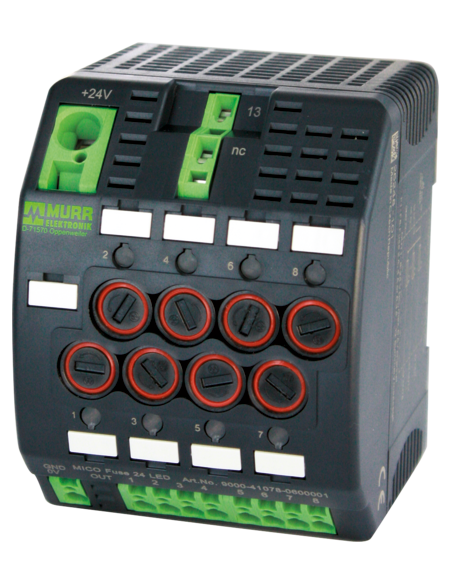

MICO FUSE 24 LED 9000-41078-0600001 – Moduł monitorowania i rozdziału zasilania 24V DC
MICO FUSE 24 LED (kod produktu: 9000-41078-0600001) to zaawansowany moduł monitorujący, przeznaczony do rozdzielania i kontroli prądów w instalacjach niskonapięciowych 24V DC. Urządzenie posiada 8 niezależnych kanałów, które umożliwiają precyzyjne zabezpieczenie i diagnostykę poszczególnych obwodów, co znacznie podnosi bezpieczeństwo i niezawodność pracy maszyn oraz linii technologicznych.
Główne zalety modułu MICO FUSE 24 LED
- Intuicyjna sygnalizacja LED – każdy z 8 kanałów wyposażony jest w czytelne diody LED, sygnalizujące stan bezpiecznika, co umożliwia błyskawiczną identyfikację uszkodzonego obwodu.
- Uniwersalność zastosowań – idealny wybór do zastosowań w automatyce przemysłowej, budowie maszyn, rozdzielnicach oraz instalacjach elektrycznych, które wymagają skutecznej ochrony prądu 24V DC.

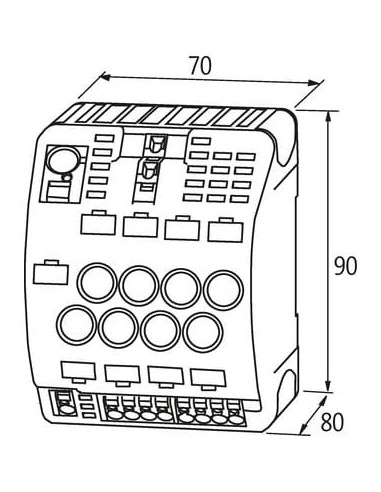

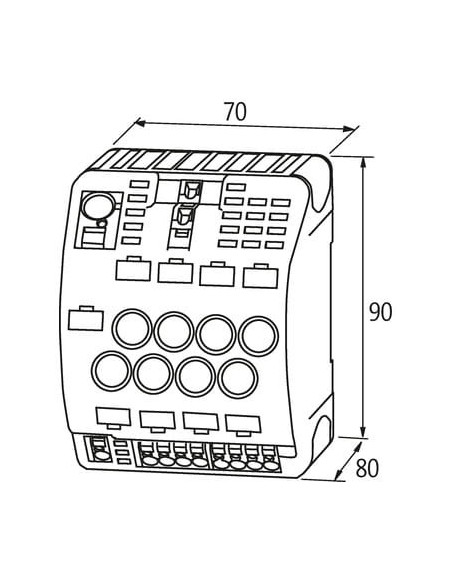

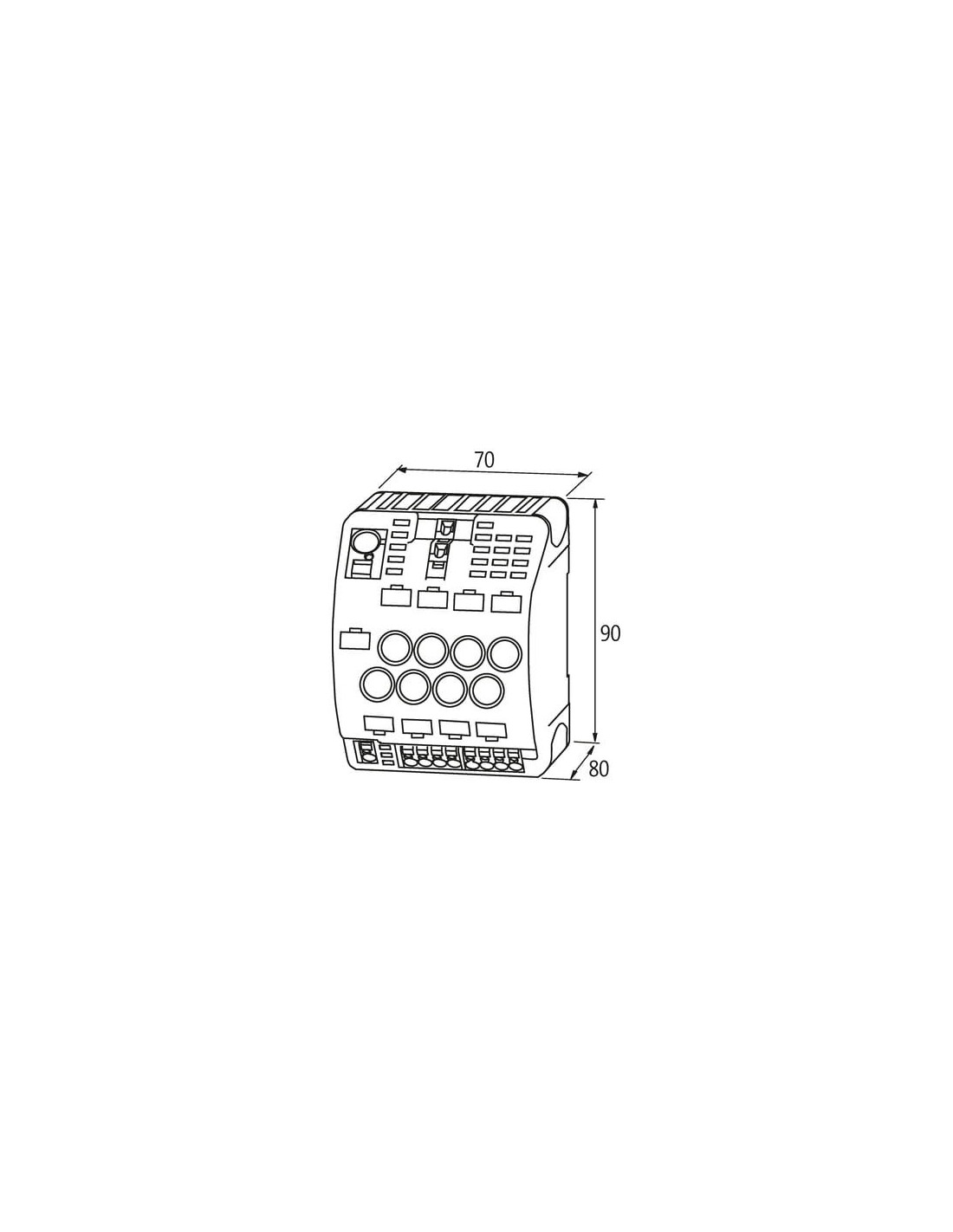

- Kompaktowe wymiary – konstrukcja o wymiarach 90 x 70 x 80 mm pozwala zaoszczędzić miejsce w szafie sterowniczej.
- Łatwa instalacja – szybki montaż na standardowej szynie TH35 (zgodnie z EN 60715) oraz wygodne zaciski sprężynowe umożliwiają podłączenie przewodów o różnych przekrojach.
- Wysoka wydajność prądowa – maksymalny prąd sumaryczny do 40 A oraz maksymalny prąd na kanał do 6 A.
- Możliwość monitorowania – kanały wyjściowe umożliwiają sprawne diagnozowanie i serwisowanie instalacji.
Typowe zastosowania MICO FUSE 24 LED
MICO FUSE 24 LED znajduje szerokie zastosowanie w branży przemysłowej, na przykład w:
- projektowaniu rozdzielnic niskonapięciowych,
- automatyzacji procesów produkcyjnych,
- sterowaniu i ochronie maszyn przemysłowych,
- instalacjach wykorzystywanych w robotyce i systemach transportowych,
- ochronie urządzeń sterujących oraz systemów zasilania wrażliwych odbiorników.
Możliwości podłączeń i budowa techniczna

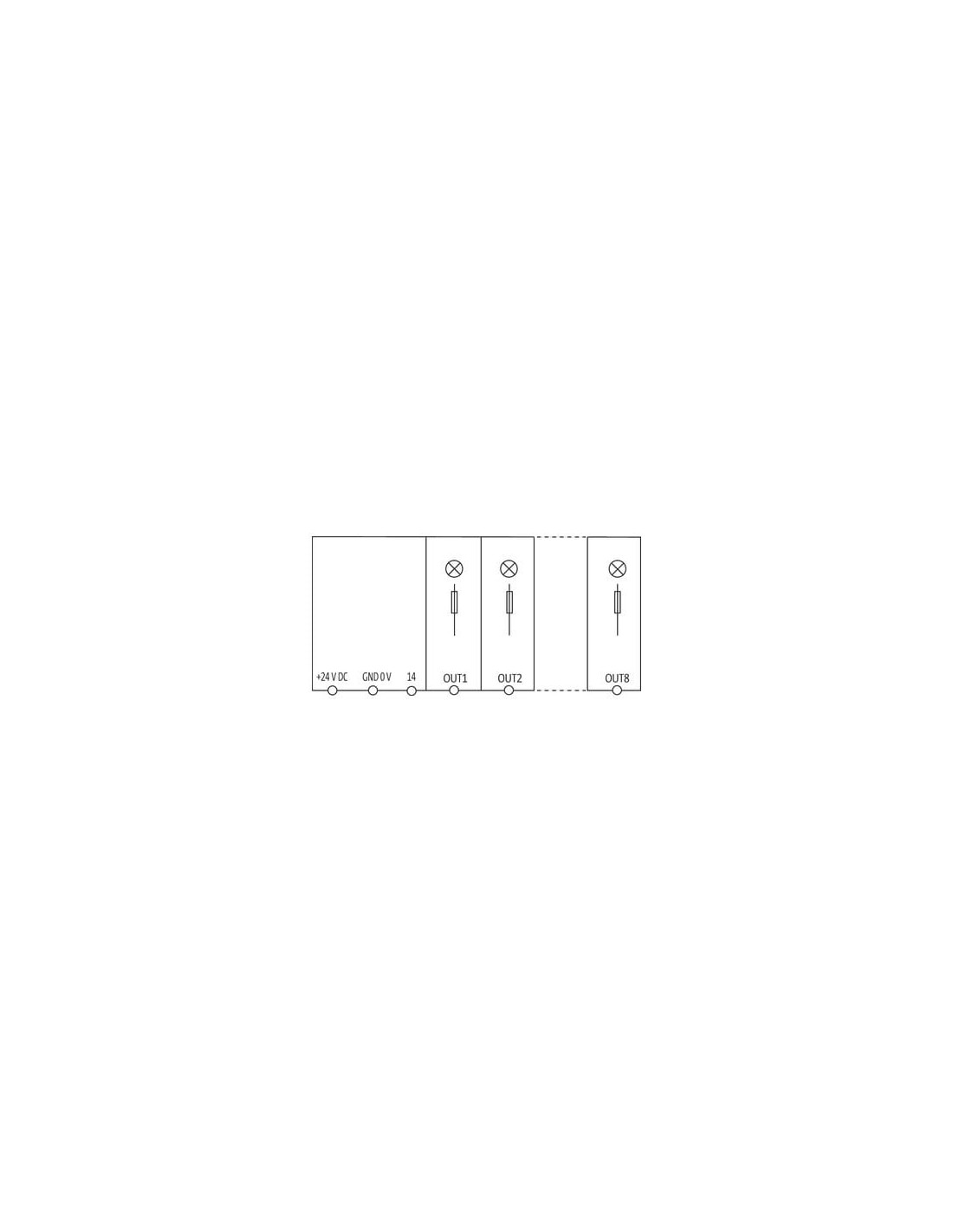

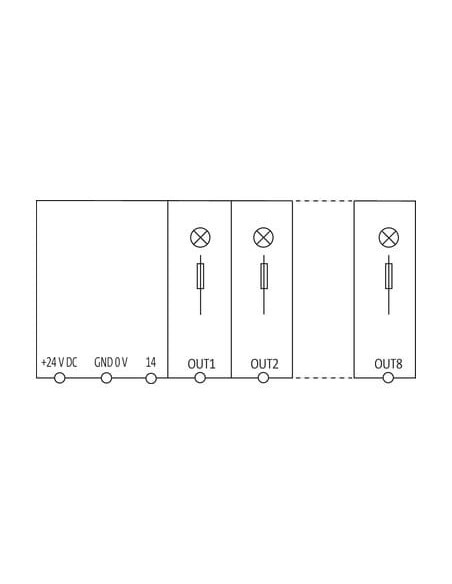

Dzięki wykorzystaniu zacisków sprężynowych FK, które zapewniają szybkie podłączenie, moduł pozwala na elastyczną integrację z istniejącymi rozdzielnicami. Wyprowadzenia kanałów OUT1 do OUT8 umożliwiają rozdział napięcia na wiele linii odbiorczych. Odpowiednie oznaczenia na obudowie oraz czytelna sygnalizacja LED upraszczają obsługę serwisową i bieżący monitoring instalacji.
Temperatura pracy w zakresie od -25°C do +55°C umożliwia zastosowanie zarówno w standardowych, jak i wymagających warunkach przemysłowych.
Podsumowanie – pewność ochrony i wygoda serwisowania
MICO FUSE 24 LED 9000-41078-0600001 to niezawodny i wszechstronny moduł rozdziału oraz monitorowania prądów w systemach zasilania 24V DC. Jego zalety, takie jak precyzyjna sygnalizacja, szeroki zakres prądowy, kompaktowa obudowa i łatwość instalacji, czynią go doskonałym wyborem w każdej instalacji wymagającej skutecznej ochrony oraz prostej diagnostyki.
