MICO 4.4
4 kanały
Ustawienie prądu 1, 2, 3, 4 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy maks. | 100 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |

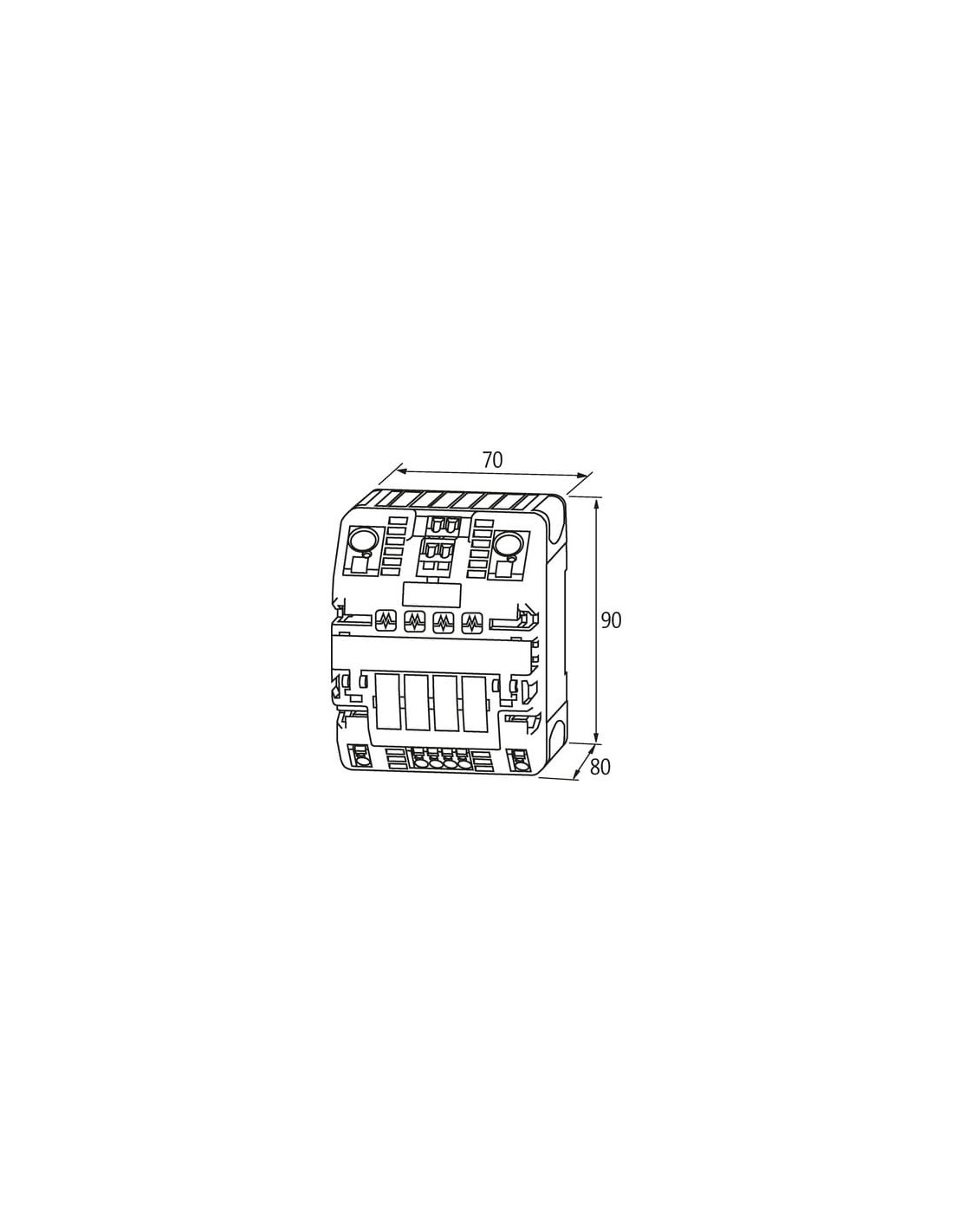

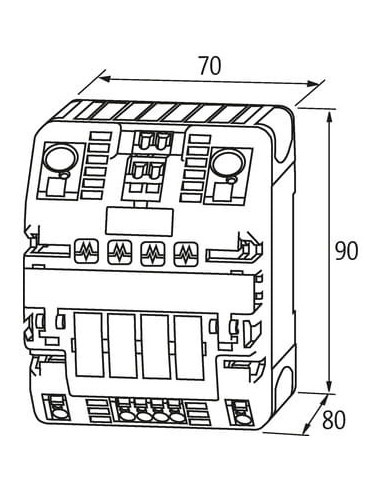

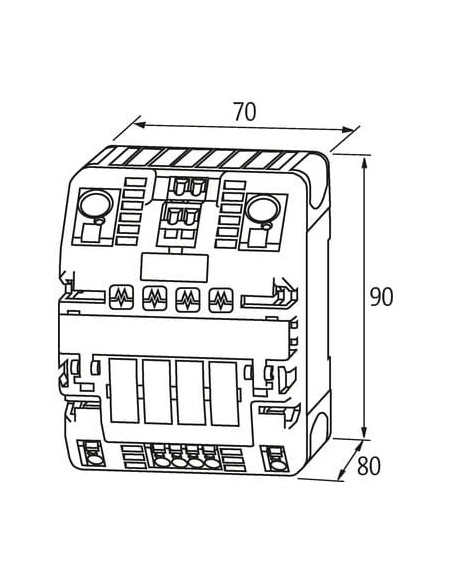

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 13 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 11
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | On |
| PIN 3 | 13 |
| PIN 4 | 14 |

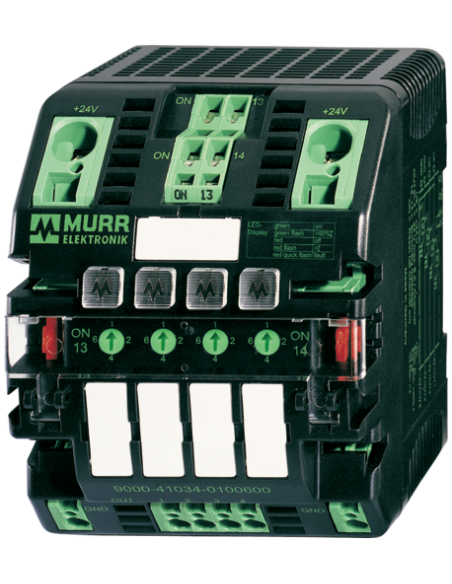

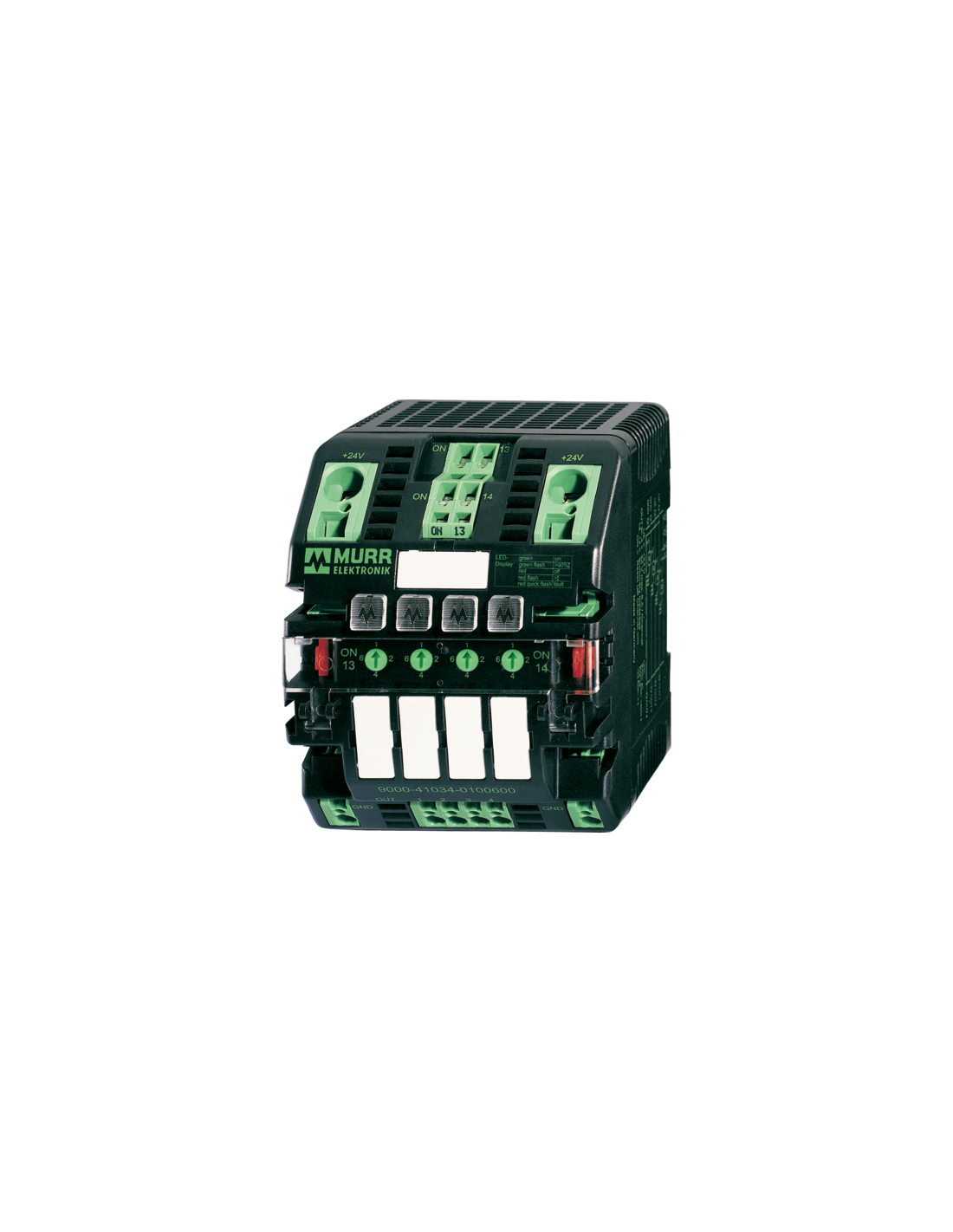

MICO 4.4 Murrelektronik – Moduł zarządzania zasilaniem prądu stałego 24V, 4-kanałowy
Moduł MICO 4.4 to zaawansowane rozwiązanie firmy Murrelektronik, służące do monitorowania i dystrybucji prądu stałego 24V DC na czterech niezależnych kanałach. Umożliwia precyzyjną ochronę i sterowanie zasilaniem urządzeń oraz maszyn w rozdzielnicach automatyki. Produkt jest często wykorzystywany w branży przemysłowej, wszędzie tam, gdzie kluczowe jest zapewnienie niezawodności i bezpieczeństwa zasilania.
Przeznaczenie i zastosowanie modułu MICO 4.4
MICO 4.4 znajduje szerokie zastosowanie w automatyce przemysłowej, szafach sterowniczych, maszynach produkcyjnych, a także w rozdzielnicach zasilających linie technologiczne. Moduł umożliwia skuteczną ochronę przed przeciążeniami i zwarciami, jednocześnie zapewniając szybkie przywrócenie zasilania po usunięciu przyczyny awarii.
- Bezpieczne zasilanie kilku niezależnych sekcji lub odbiorników.
- Pełna ochrona przed nadmiernym poborem prądu – każdy kanał ustawiany indywidualnie (1A, 2A, 3A, 4A).
- Intuicyjna lokalizacja usterek – sygnalizacja optyczna dla każdego kanału.
- Usprawnienie serwisu oraz konserwacji instalacji.
- Szybki montaż na szynie TH35 (DIN EN 60715).
Kluczowe zalety MICO 4.4 Murrelektronik
Wyjątkowa funkcjonalność modułu MICO 4.4 obejmuje precyzyjną ochronę czterech obwodów wyjściowych o niezależnie ustawianym progu zadziałania. Automatycznie rozłącza zasilanie w przypadku przekroczenia ustalonego prądu, a po schłodzeniu lub usunięciu zwarcia – pozwala na szybkie przywrócenie pracy systemu. Niewielkie rozmiary (szerokość 70 mm, wysokość 90 mm, głębokość 80 mm) sprawiają, że moduł pasuje do większości szaf automatyki, również tych o ograniczonej przestrzeni montażowej.
- Oszczędność miejsca – kompaktowa budowa z funkcją zarządzania wieloma kanałami.
- Łatwa instalacja – szybki montaż na standardowej szynie DIN.
- Wysoka skuteczność ochrony – szybkie wykrywanie przeciążeń i zwarć.
- Możliwość zastosowania w szerokim zakresie temperatur roboczych (od 0 do 55°C).
- Dopuszczenia i certyfikaty zgodne z wymaganiami przemysłowymi.
Typowe wykorzystanie i branże – MICO 4.4 Murrelektronik
Moduł MICO 4.4 idealnie sprawdzi się w:
- Przemysłowych systemach automatyki.
- Liniach produkcyjnych i montażowych.
- Szafach sterowniczych maszyn i urządzeń.
- Systemach transportu i logistyki.
- Aplikacjach wymagających ciągłego zasilania o wysokim poziomie bezpieczeństwa.
Ochrona czterech kanałów oraz możliwość precyzyjnego ustawiania prądu zabezpieczającego sprawia, że MICO 4.4 jest doskonałym wyborem w miejscach, gdzie prewencyjna kontrola zasilania i szybka identyfikacja zagrożeń są kluczowe dla utrzymania nieprzerwanej pracy instalacji.
Podsumowanie – MICO 4.4 Murrelektronik jako niezawodny moduł monitoringu zasilania
MICO 4.4 zapewnia indywidualne zabezpieczenie czterech obwodów 24V DC, z możliwością łatwej i intuicyjnej regulacji progów zadziałania, zaawansowaną sygnalizacją oraz kompaktowymi wymiarami. Stanowi kluczowy element ochrony infrastruktury elektrycznej, gwarantując bezpieczeństwo, przejrzystość i łatwość obsługi każdej instalacji automatyki.
