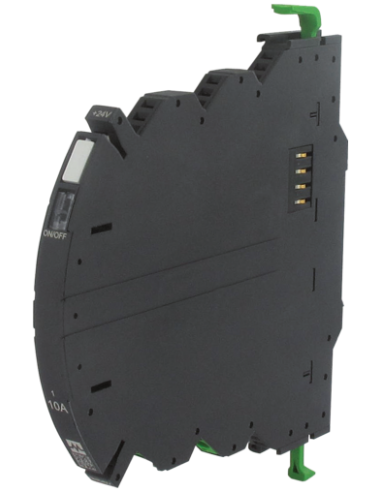

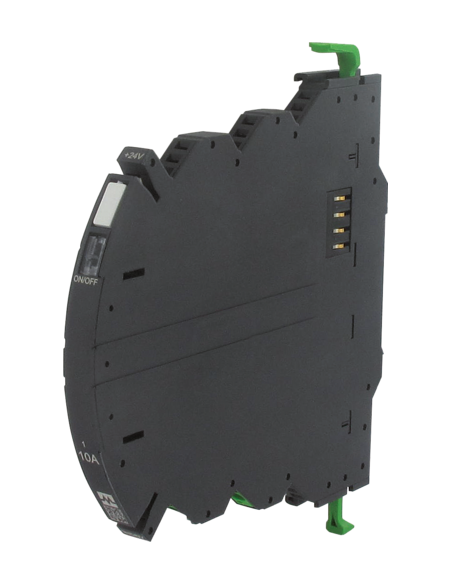

Mico Pro® fix 1.6
1 kanał
Ustawienie prądu 6 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 6 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 8 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |
Moduł zabezpieczeń Mico Pro 1 kanał 6A – bezpieczne zarządzanie zasilaniem w automatyce
Moduł Mico Pro 1 kanał 9000-41011-0600000 firmy Murrelektronik to innowacyjne rozwiązanie do monitorowania i zabezpieczania prądowego obwodów 24 V DC w rozdzielnicach automatyki przemysłowej. Jego precyzyjna kontrola prądu umożliwia szybkie wykrywanie i odłączanie przeciążeń oraz zwarć, co zapewnia wysoki poziom ochrony maszyn i urządzeń.
Kluczowe zalety modułu Mico Pro 1-kanałowego
- Kompaktowa konstrukcja – szerokość tylko 8 mm pozwala na efektywne wykorzystanie miejsca w szafie sterowniczej.
- Wysoka niezawodność działania – błyskawiczna reakcja na przeciążenia i zwarcia minimalizuje ryzyko uszkodzeń sprzętu oraz skraca czas przestojów.
- Konfiguracja prądu wyzwalającego – wartość 6 A zapewnia elastyczność w ochronie zarówno pojedynczych odbiorników, jak i bardziej wymagających zespołów urządzeń.
- Łatwa integracja systemowa – przystosowany do montażu na szynach DIN (TH35, zgodnie z EN 60715), umożliwia szybkie i stabilne zamocowanie w szafie sterowniczej.
- Rozbudowane możliwości przyłączeniowe – sprężynowe zaciski oraz przejrzysty układ pinów ułatwiają podłączenie i serwisowanie.
- Zgodność z normami bezpieczeństwa – stopień ochrony IP20 oraz certyfikaty potwierdzające spełnianie międzynarodowych standardów.
Zastosowanie modułu Mico Pro 1 kanał 9000-41011-0600000
Moduł elektronicznego monitoringu prądu przeznaczony jest do:
- Zabezpieczania obwodów zasilania w rozbudowanych systemach automatyki przemysłowej, liniach produkcyjnych oraz w maszynach.
- Ochrony zasilania sterowników PLC, paneli operatorskich, siłowników, elektrozaworów oraz innych urządzeń wymagających stałego i stabilnego napięcia 24 V DC.
- Modernizacji i rozbudowy istniejących instalacji poprzez bezpieczne wdrożenie dodatkowych kanałów zabezpieczeń bez konieczności ingerencji w główne elementy rozdzielni.
- Wykorzystania w środowiskach przemysłowych, gdzie wymagana jest szybka sygnalizacja stanów alarmowych i skuteczne odłączanie awaryjne pojedynczych obwodów.
Bezpieczeństwo i funkcjonalność – nowoczesna ochrona instalacji elektrycznych
Mico Pro 1 kanał 6A to pewny wybór do niezawodnego zarządzania rozdziałem napięcia i ochrony wartościowych komponentów automatyki. Jego precyzyjne ograniczanie i monitorowanie prądu pozwala uniknąć kosztownych przestojów oraz ułatwia diagnostykę i serwis.
Produkt dedykowany jest dla profesjonalistów poszukujących zaawansowanych rozwiązań do optymalizacji bezpieczeństwa zasilania w systemach automatyki, oferując jednocześnie kompaktową budowę i zgodność z najważniejszymi standardami branżowymi.
