INPUT: 90...265 V AC
OUTPUT: 24...28 V DC
Prąd: 10 A
Zbuduj własny Mico Pro® online:
START
Mostkowanie zaniku zasilania min.
min. 44 ms (115 V AC); min. 44 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | nie |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 3,7 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,7 A |
| Inrush current max. | 25 A |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Sprawność | 91,8 % @ 115 V AC, 93,6 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Spikes (s-s) max. | 380 mV |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

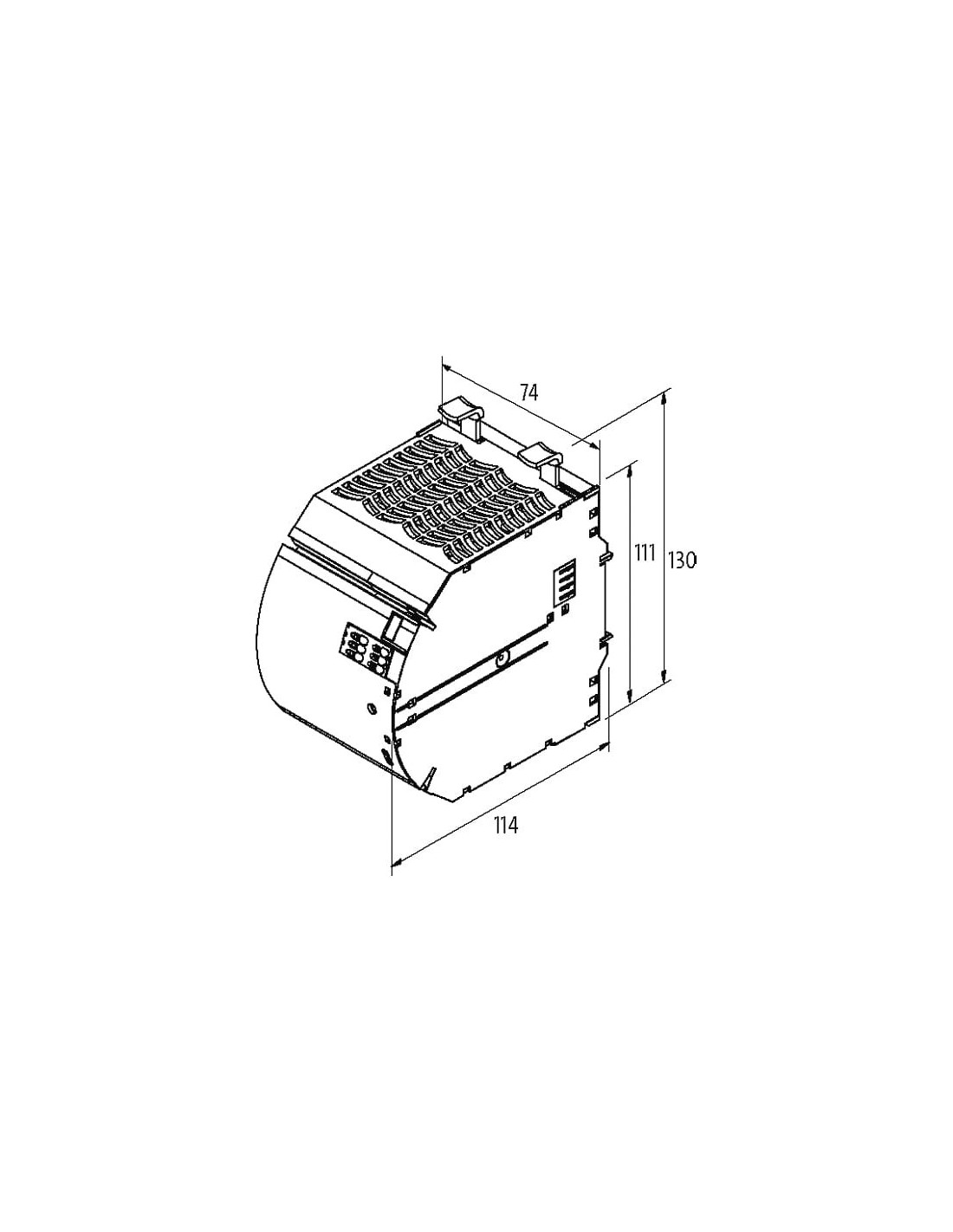

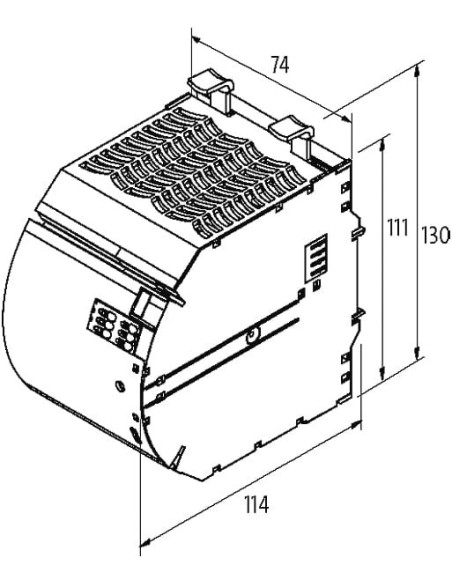

| Wysokość | 130 mm |
| Szerokość | 74 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
| Norma produktu | IEC 61010-2-201 |
| EMC | EN 61000-3-2 |
