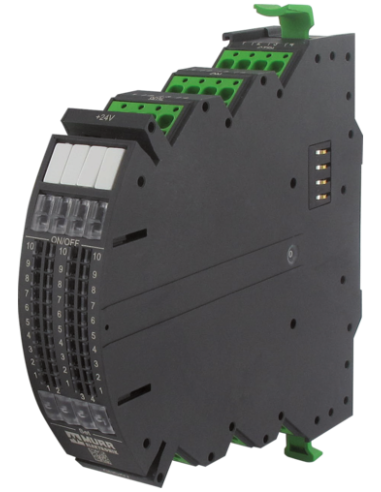

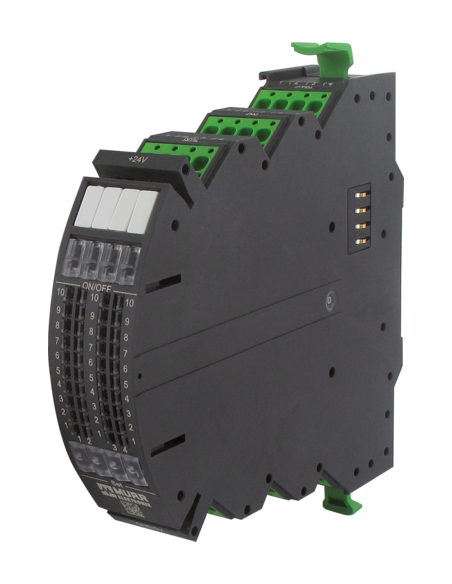

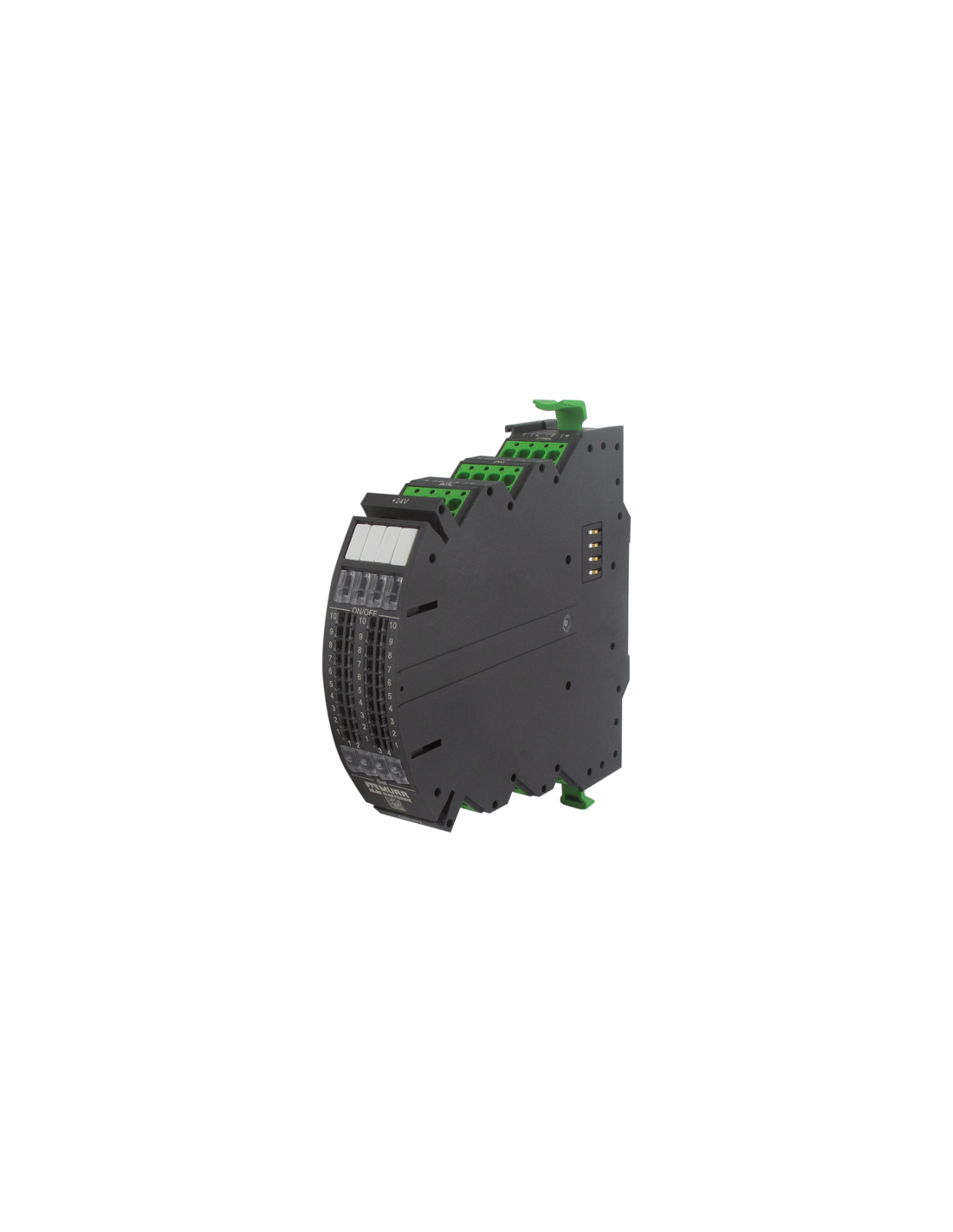

Mico Pro® flex 4.10
4 kanały
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 4 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 10 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 15 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB In + 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Alarm 1 |
| PIN 2 | Alarm 2 |
| PIN 3 | Alarm 3 |
| PIN 4 | Alarm 4 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 0 V 1 |
| PIN 2 | 1 V 2 |
| PIN 3 | 2 V 3 |
| PIN 4 | 3 V 4 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 90% 1 |
| PIN 2 | 90% 2 |
| PIN 3 | 90% 3 |
| PIN 4 | 90% 4 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On 1 |
| PIN 2 | On 2 |
| PIN 3 | On 3 |
| PIN 4 | On 4 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Ctrl 1 |
| PIN 2 | Ctrl 2 |
| PIN 3 | Ctrl 3 |
| PIN 4 | Ctrl 4 |
Moduł Mico Pro® flex 4.10 – Inteligentna ochrona obwodów 24 V DC
Moduł Mico Pro® flex 4.10 (kod produktu: 9000-41094-0101000) to zaawansowane rozwiązanie do monitorowania i zabezpieczania obwodów prądowych zasilających. Urządzenie umożliwia elastyczną konfigurację prądów na kanał w zakresie od 1 A do 10 A, zapewniając niezawodne zabezpieczenie dla instalacji przemysłowych, automatyki oraz innych aplikacji, w których kluczowa jest precyzyjna ochrona zasilania. Moduł posiada 4 niezależne kanały wyjściowe, co umożliwia jego zastosowanie w rozbudowanych rozdzielnicach oraz szafach sterowniczych.
Zastosowanie i możliwości wykorzystania modułu Mico Pro® flex 4.10
Mico Pro® flex 4.10 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach, rozdzielniach oraz systemach zasilania, które wymagają inteligentnej i selektywnej ochrony przed przeciążeniami i zwarciami. Urządzenie umożliwia szybkie zlokalizowanie problematycznego obwodu dzięki funkcji wizualizacji statusu kanału (diody LED ON/OFF). Dzięki temu znacząco skraca się czas przestoju maszyn w przypadku awarii.
- Automatyzacja przemysłowa – ochrona kluczowych obwodów w maszynach i liniach technologicznych.
- Budowa maszyn – zabezpieczenie zasilania serwonapędów, sterowników, czujników i siłowników.
- Rozdzielnie i szafy sterownicze – elastyczna konfiguracja prądu dla każdego kanału.
- Systemy transportowe i logistyczne – monitorowanie oraz szybka diagnostyka usterek.
Najważniejsze cechy i zalety modułu Mico Pro® flex 4.10
Urządzenie charakteryzuje się niewielkimi wymiarami (szerokość: 24 mm, wysokość: 130 mm, głębokość: 114 mm), co pozwala na oszczędność miejsca w szafach sterowniczych. Montaż na szynie DIN TH35 zgodnie z normą EN 60715 ułatwia szybkie wdrożenie do istniejących układów instalacyjnych.
Najważniejsze zalety modułu Mico Pro®:
- Konfigurowalne progi prądowe dla każdego kanału – możliwość ustawienia wartości wyzwalających (1–10 A) dopasowanych do potrzeb aplikacji.
- Sygnalizacja LED – szybka diagnoza stanu obwodu oraz natychmiastowa lokalizacja błędów.
- Wysoka niezawodność zabezpieczeń – ochrona instalacji przed krótkimi spięciami i przeciążeniami.
- Łatwa obsługa, szybki montaż – zaciski sprężynowe FK oraz modularność systemu pozwalają na prostą rozbudowę.
- Możliwość integracji w układach mostkowych – elastyczne podłączenie zasilania.
- Stopień ochrony IP20 – odpowiednie zabezpieczenie do montażu wewnętrznego.
- Szeroki zakres napięć i temperatur pracy – sprawdza się w wymagających warunkach przemysłowych (–25°C do +55°C).
Podsumowanie – Moduł monitorowania prądów obwodów Mico Pro
Mico Pro® flex 4.10 to nowoczesny wybór do bezpiecznego i efektywnego zarządzania zasilaniem w instalacjach 24 V DC. Wielokanałowa ochrona, elastyczna konfiguracja oraz łatwość rozbudowy gwarantują praktyczne zastosowanie w automatyce, produkcji, logistyce i wielu innych sektorach przemysłu. To idealne rozwiązanie do monitorowania obwodów, minimalizacji ryzyka przestojów oraz zwiększenia niezawodności infrastruktury technicznej.
