MICO BASIC 8.4
8 kanałów
Ustawienie prądu 4 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

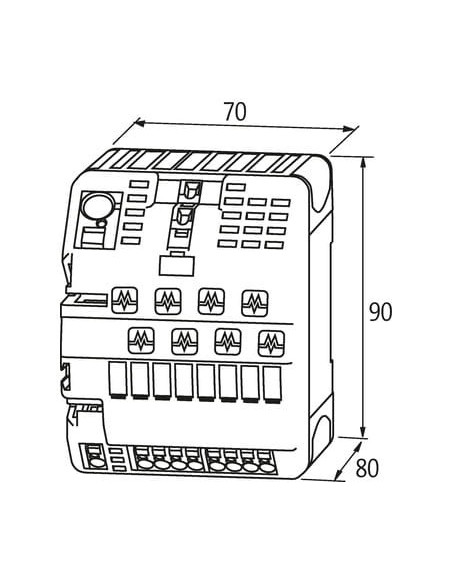

| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

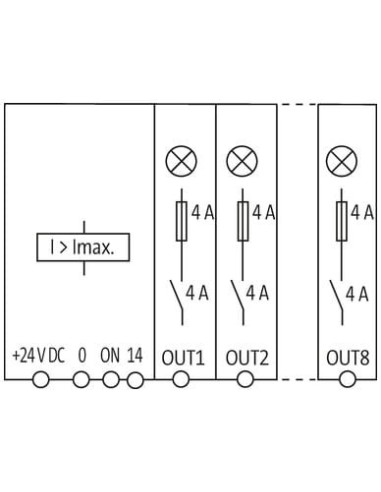

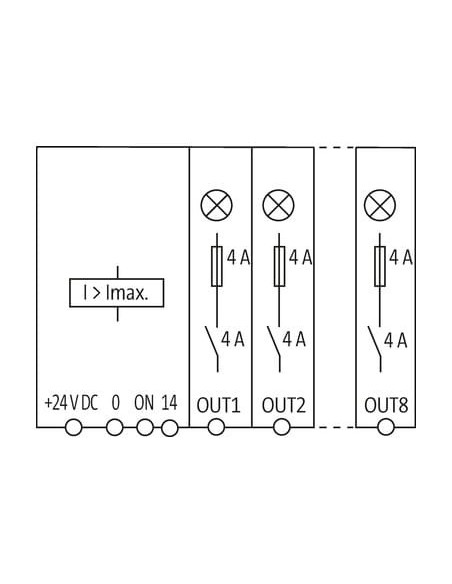

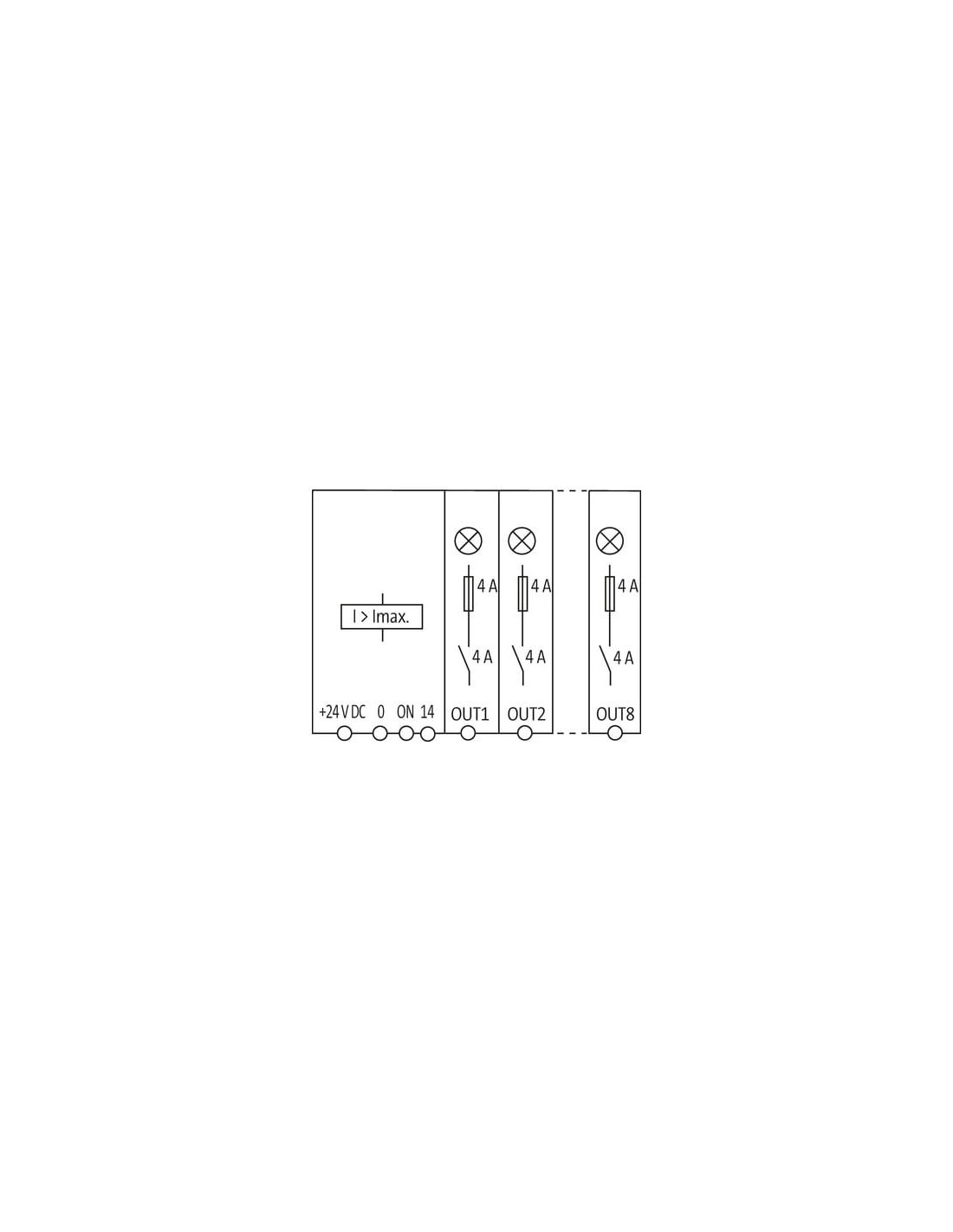

Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 5 |
| PIN 2 | Out 6 |
| PIN 3 | Out 7 |
| PIN 4 | Out 8 |

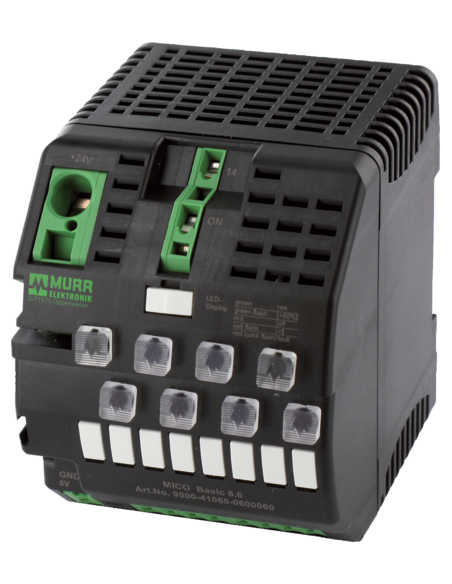

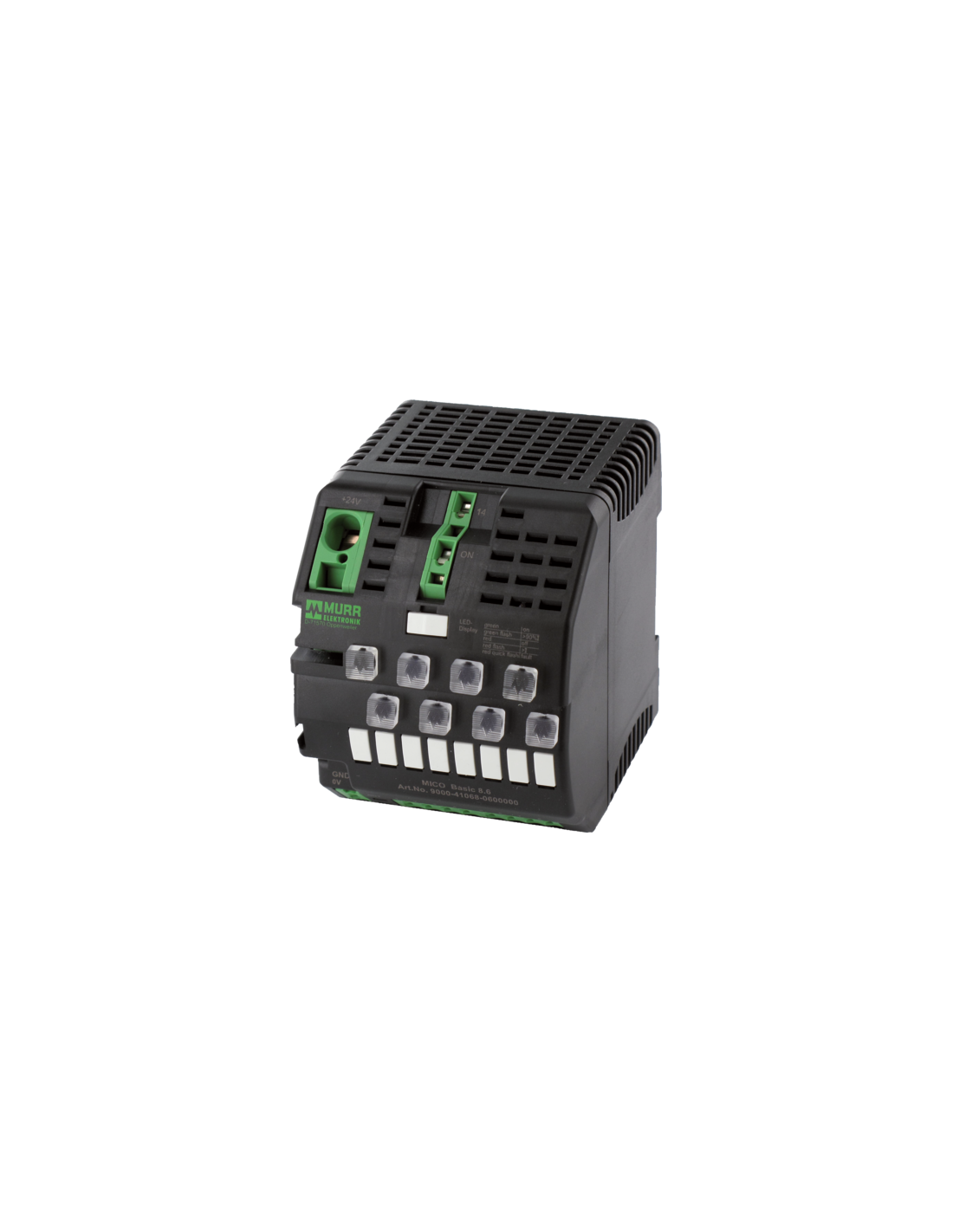

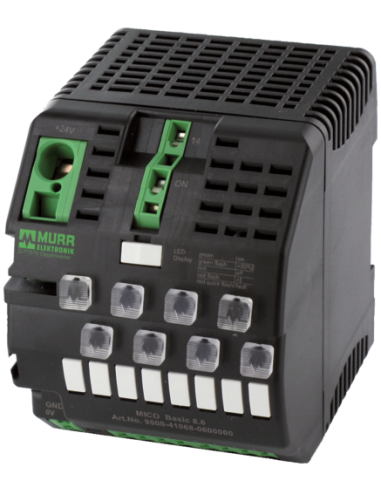

Moduł rozdzielacza prądu MICO Basic 8.4 8-kanałowy – efektywne zarządzanie zasilaniem 24 V DC
MICO Basic 8.4 to zaawansowany moduł rozdzielacza prądu, zaprojektowany z myślą o niezawodnej ochronie i monitorowaniu obwodów prądu stałego 24 V DC. Wersja 8-kanałowa umożliwia jednoczesne zabezpieczenie do ośmiu niezależnych kanałów, z prądem wyjściowym do 4 A na każdy kanał. Dzięki temu idealnie sprawdza się w aplikacjach przemysłowych, gdzie wymagane są precyzyjne i bezpieczne rozwiązania w zakresie dystrybucji zasilania.
Bezpieczne i inteligentne zabezpieczenie obwodów 24 V DC
Moduł MICO Basic 8.4 oferuje skuteczną ochronę przed przeciążeniem i zwarciem w obwodach automatyki, sterowania oraz w rozdzielniach elektrycznych. Każdy z ośmiu kanałów wyposażony jest w indywidualne zabezpieczenie, które natychmiast reaguje na przekroczenie ustawionego progu prądu (4 A), eliminując ryzyko uszkodzenia urządzeń końcowych.
Kluczowe zalety i cechy – MICO Basic 8.4
- 8 niezależnych kanałów monitorujących prąd, pozwalających na podłączenie wielu odbiorników w jednym module
- Automatyczna detekcja i sygnalizacja przeciążeń oraz zwarć dzięki funkcji wizualnej diagnostyki LED
- Precyzyjne zabezpieczenie każdego kanału do 4 A – ochrona wrażliwych elementów instalacji

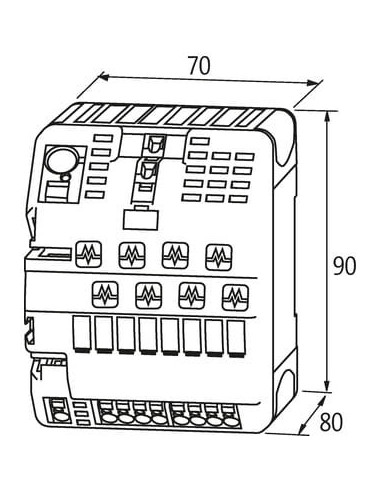

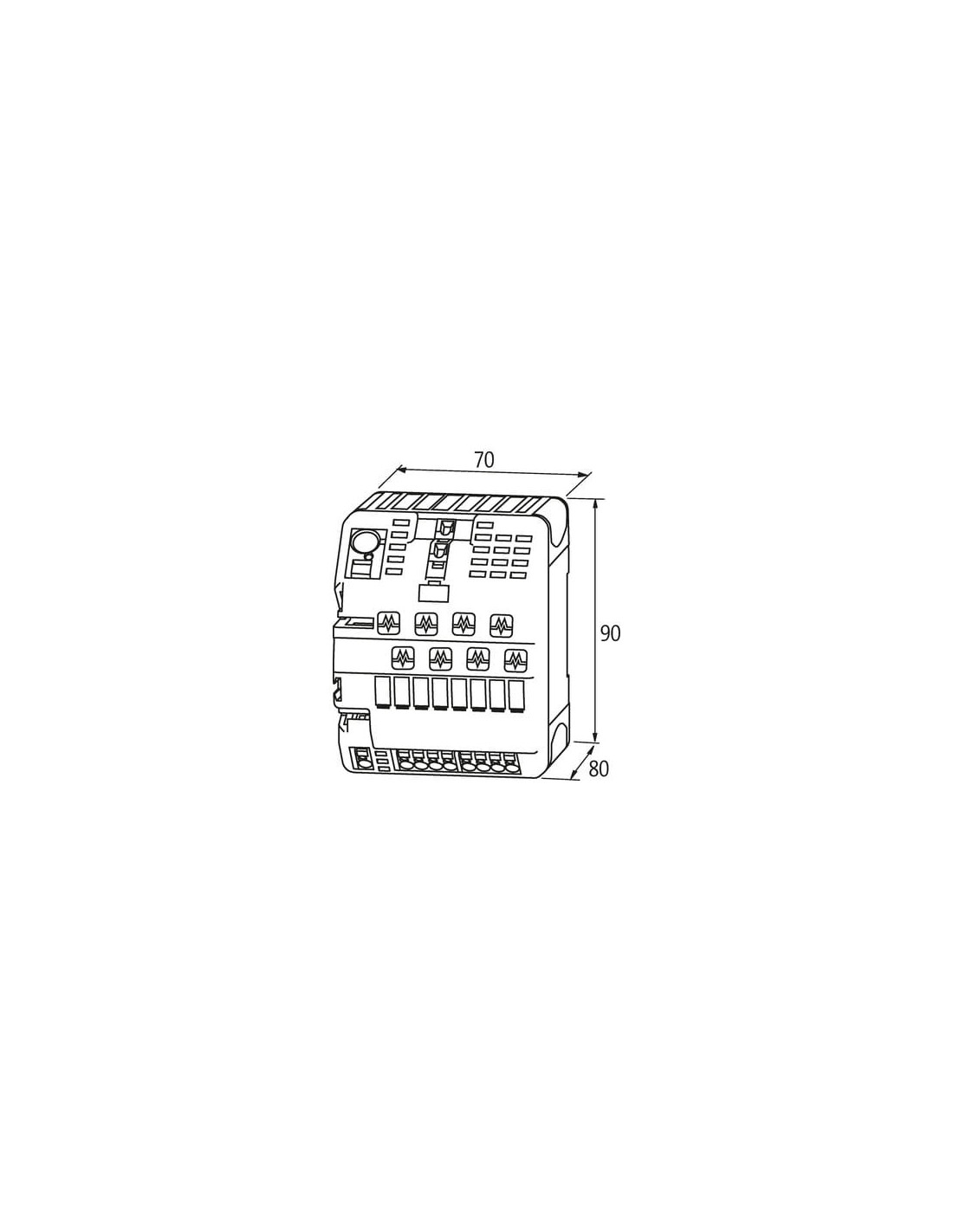

- Kompaktowe rozmiary (wysokość: 90 mm, szerokość: 70 mm, głębokość: 80 mm) umożliwiają montaż w standardowych szafach sterowniczych
- Montaż na szynie DIN TH35 (EN 60715) – szybkość i wygoda instalacji
- Różne rodzaje zacisków dostosowane do typowych przewodów zasilających i sterujących
- Możliwość pracy w temperaturze od 0°C do 55°C, przechowywanie w temperaturze od -40°C do +80°C
Typowe zastosowania modułu MICO Basic 8.4
Moduł MICO Basic 8.4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i efektywne rozdzielanie oraz monitorowanie zasilania w instalacjach 24 V DC. Typowe aplikacje to:
- Automatyka przemysłowa
- Systemy sterowania maszynami
- Szafy sterownicze linii produkcyjnych
- Systemy rozdzielcze zasilania pomocniczego
- Aplikacje wymagające szybkiej lokalizacji i diagnostyki usterek
Wytrzymała i kompaktowa konstrukcja – bezpieczeństwo i wygoda montażu
Obudowa modułu została zaprojektowana tak, aby umożliwiać łatwe odprowadzanie ciepła oraz intuicyjne okablowanie. Zaciski sprężynowe FK oraz specjalne mostki pozwalają na szybkie i pewne podłączenie przewodów. Rozwiązanie jest odporne na drgania, co zapewnia długotrwałą i bezproblemową pracę nawet w wymagających warunkach przemysłowych.
MICO Basic 8.4 – nowoczesne rozwiązanie w dystrybucji zasilania 24 V DC
MICO Basic 8.4 to niezawodne narzędzie dedykowane sprawnej ochronie i zarządzaniu obwodami niskonapięciowymi. Uniwersalność, szybka diagnostyka, łatwość montażu oraz kompaktowa budowa czynią go doskonałym wyborem do każdego nowoczesnego systemu automatyki i sterowania.
