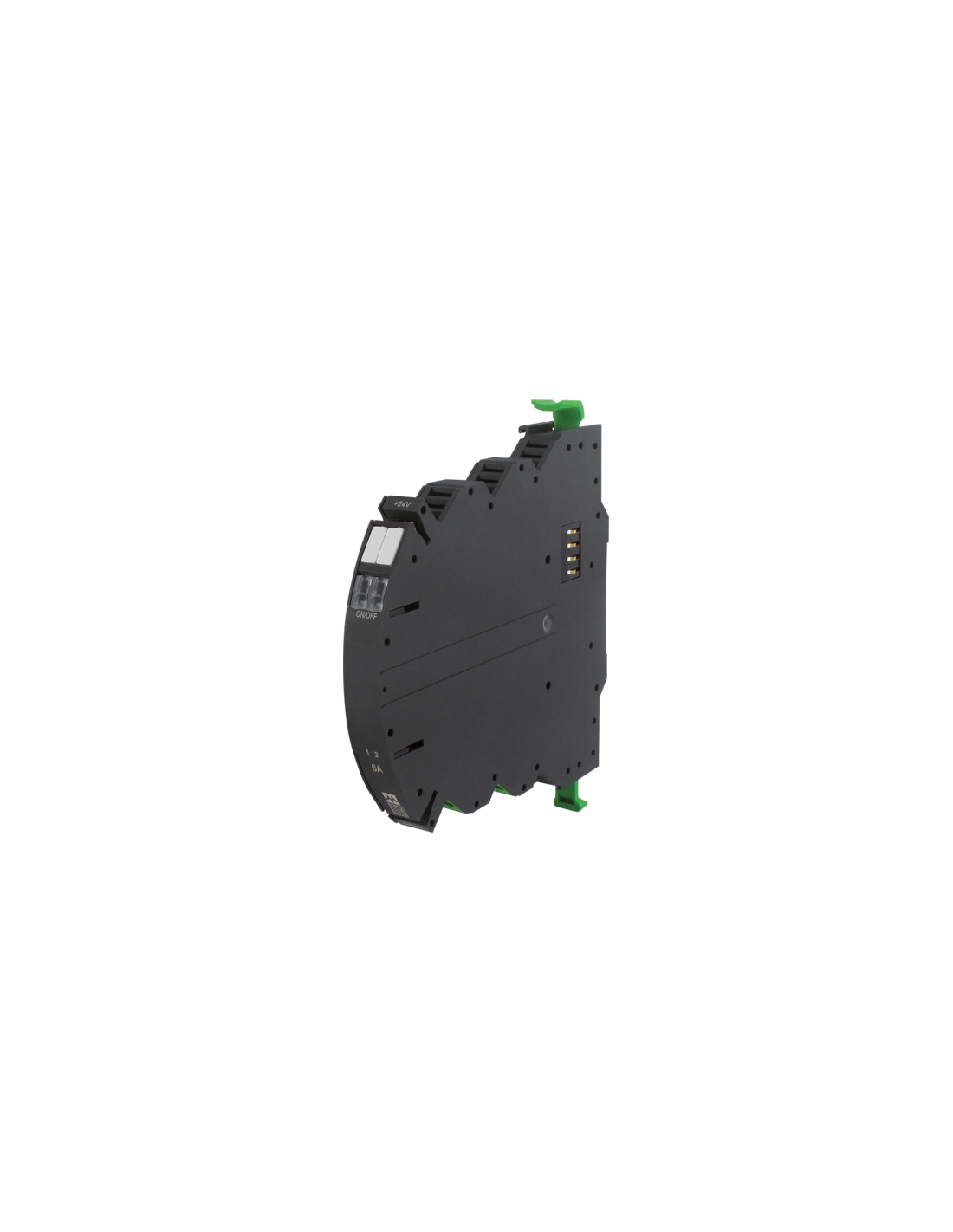

Mico Pro® fix 2.6
2 kanały
Ustawienie prądu 6 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 2 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 6 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 12 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V 1 |
| PIN 2 | 0 V 2 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |

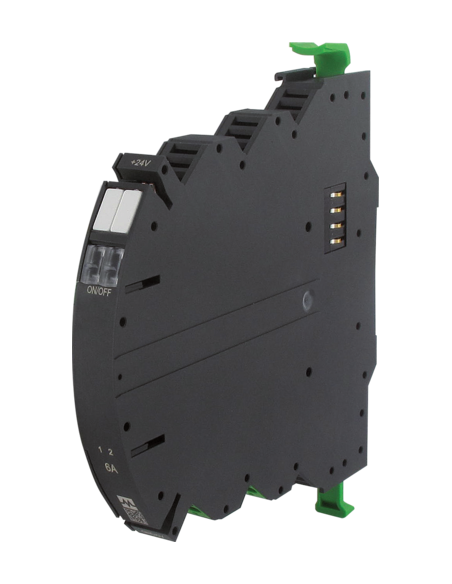

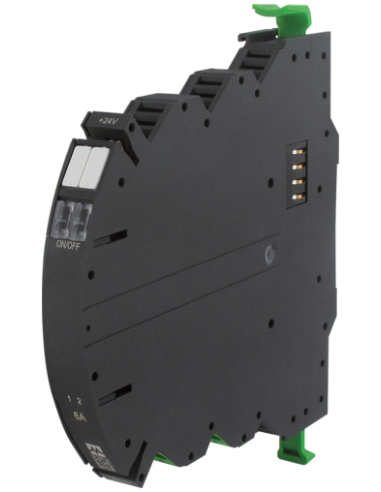

Moduł monitorujący prąd Mico Pro 2-kanałowy 6A - 9000-41012-0600000
Moduł Mico Pro® o kodzie produktu 9000-41012-0600000 to wysokiej klasy rozwiązanie do inteligentnej dystrybucji i monitorowania prądu w rozdzielnicach niskonapięciowych. Urządzenie zostało zaprojektowane z myślą o zapewnieniu skutecznej ochrony obwodów zasilania DC, zwłaszcza w instalacjach przemysłowych, automatyce oraz wszędzie tam, gdzie bezpieczeństwo i niezawodność są priorytetem.
Zastosowanie modułu wyłącznika elektronicznego Mico Pro
Wyłącznik elektroniczny Mico Pro doskonale sprawdzi się w aplikacjach automatyki przemysłowej, sterowania maszynami, panelami elektrycznymi oraz nowoczesnymi instalacjami robotycznymi. Umożliwia efektywne wykrywanie przeciążeń i zwarć oraz szybkie rozłączanie uszkodzonych linii, minimalizując ryzyko uszkodzenia kosztownych podzespołów.
- Ochrona instalacji przed przeciążeniem dzięki elektronicznej kontroli prądu.
- Szybka identyfikacja i izolacja usterek w zasilanych obwodach.
- Integracja z systemami zasilania 12V oraz 24V DC – elastyczność zastosowań.
- Kompaktowa budowa umożliwiająca łatwy montaż na szynach DIN (TH35).
Najważniejsze zalety i funkcjonalności Mico Pro 2x6A
Moduł Mico Pro® 2x6A to urządzenie wyposażone w dwa niezależne kanały, każdy o maksymalnym prądzie wyzwalającym 6A. Rozwiązanie to idealnie nadaje się do ochrony zasilania urządzeń końcowych, takich jak przekaźniki, sterowniki PLC, czujniki czy siłowniki.
- Precyzyjne ustawienie progu prądowego oraz szybka reakcja na przeciążenia.
- Wielokanałowość – dwa niezależne wyjścia chronione elektronicznie.
- Możliwość integracji z centralnym systemem monitorowania (wyjścia statusowe, alarmowe).
- Łatwe podłączanie przewodów za pomocą zacisków sprężynowych FK.
- Wysoka odporność na wstrząsy i drgania (montaż „snap-on” na szynie DIN).
- Kompaktowe wymiary: 130 mm x 12 mm x 114 mm (wysokość x szerokość x głębokość).
Typowe zastosowania modułu Mico Pro 2x6A
Moduł znajduje szerokie zastosowanie w:
- Rozdzielniach przemysłowych
- Szafach sterowniczych maszyn i linii produkcyjnych
- Systemach zasilania automatyki budynkowej
- Instalacjach oświetleniowych LED zasilanych napięciem DC
- Systemach bezpieczeństwa i monitoringu
Zastosowanie takiego modułu znacząco zwiększa poziom bezpieczeństwa instalacji, pozwala na redukcję ryzyka awarii, a także zapewnia łatwy serwis i diagnostykę.
Budowa i kompatybilność modułu Mico Pro
Urządzenie wyposażone jest w wytrzymałą obudowę o stopniu ochrony IP20, dopasowaną do montażu w szafach rozdzielczych. Prosta integracja z innymi modułami Mico Pro pozwala na elastyczne rozbudowywanie instalacji. Odpowiednie zaciski oraz mostki umożliwiają szybkie i pewne połączenia okablowania, zarówno przewodów sztywnych, jak i giętkich.
Moduł Mico Pro® 2-kanałowy 6A to gwarancja niezawodności, bezpieczeństwa i elastyczności w nowoczesnych aplikacjach przemysłowych oraz automatyce.
