Mico Pro® fix 2.4
2 kanały
Ustawienie prądu 4 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 2 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 4 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 12 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V 1 |
| PIN 2 | 0 V 2 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |

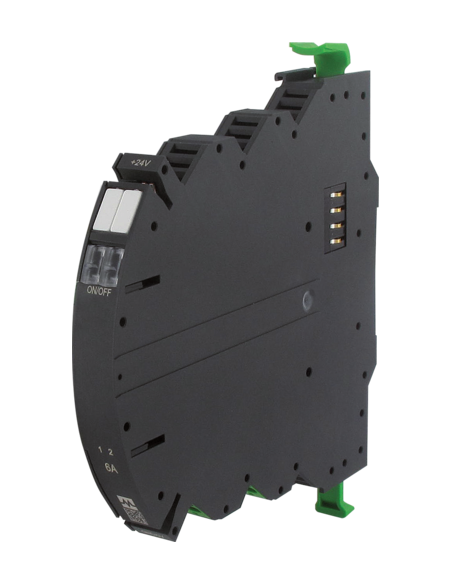

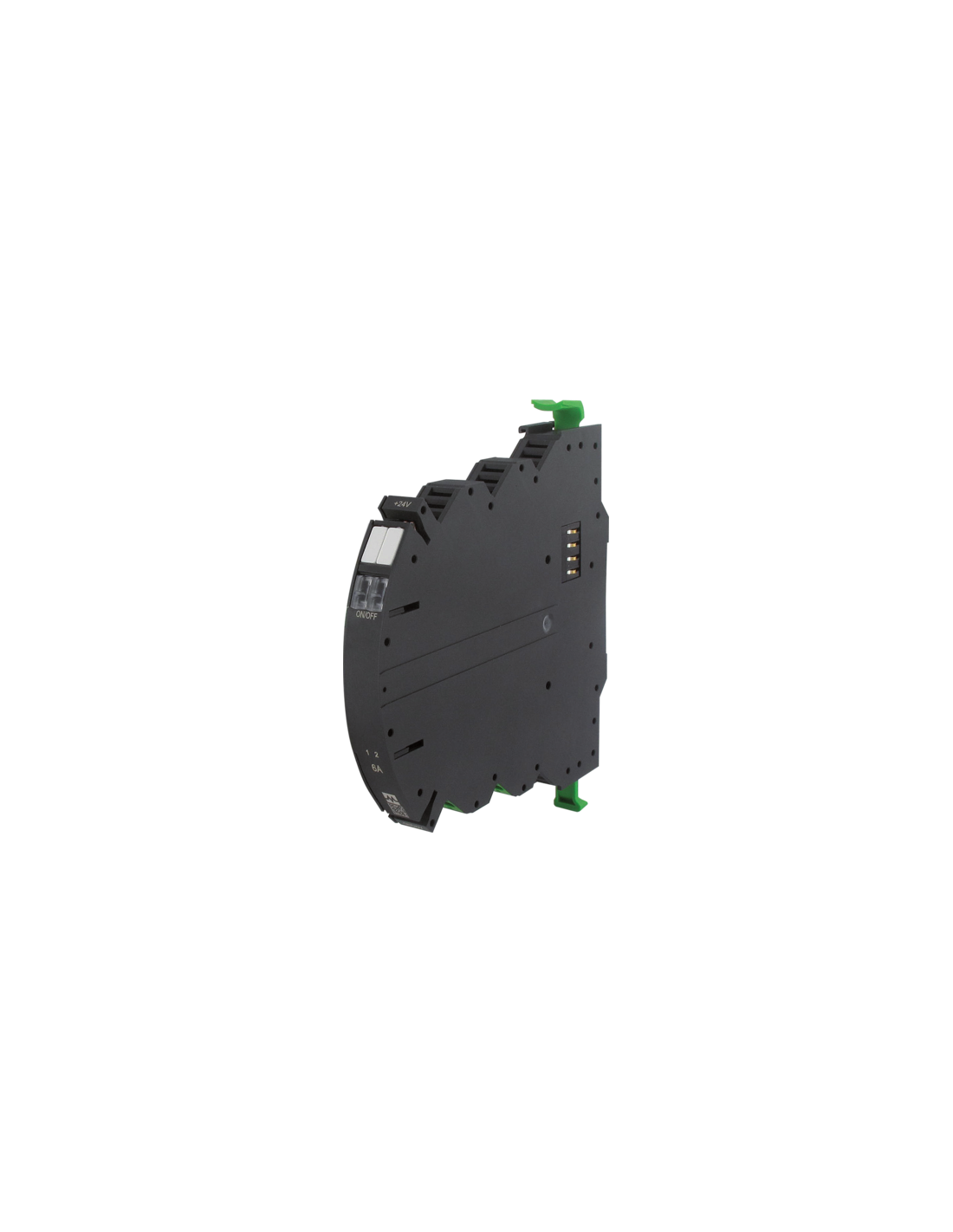

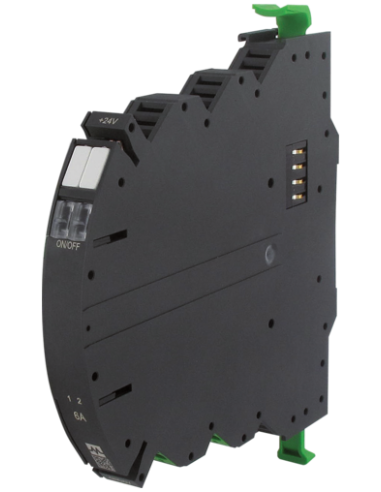

Moduł elektronicznego monitoringu prądu Mico Pro® fix 2.4 – 2 kanały, 4A
Moduł Mico Pro® fix 2.4 o kodzie 9000-41012-0400000 to zaawansowane rozwiązanie zaprojektowane do precyzyjnej ochrony i monitorowania prądów w systemach zasilania DC 12/24V. Dzięki możliwości pracy z dwoma niezależnymi kanałami, o prądzie wyzwalającym do 4A każdy, moduł zapewnia skuteczną ochronę infrastruktury automatyki przemysłowej oraz rozdzielnic sterujących.
Elektroniczna ochrona obwodów – bezpieczeństwo i niezawodność
Mico Pro stanowi skuteczną barierę dla przeciążeń oraz zwarć w obwodach DC, minimalizując czas przestoju maszyn i urządzeń. W przypadku przekroczenia ustawionego prądu natychmiast odcina zasilanie wyjścia, zapobiegając uszkodzeniu urządzeń końcowych. Rozwiązanie to spełnia wymagania bezpieczeństwa przemysłowego, a stopień ochrony IP20 pozwala na montaż wewnątrz rozdzielnic.
Zastosowanie modułu Mico Pro® fix 2.4
- Ochrona rozdzielnic automatyki przemysłowej oraz paneli sterujących
- Monitorowanie stanu obwodów i szybka diagnoza usterek dzięki funkcjom alarmowania
- Bezpieczna praca maszyn produkcyjnych, linii montażowych oraz urządzeń transportowych
- Odporność na warunki przemysłowe - praca w zakresie temperatur od -25 °C do +55 °C
- Szybka instalacja na szynie DIN TH35 wg EN 60715
Najważniejsze zalety modułu Mico Pro® fix 2.4
- Precyzyjna elektroniczna ochrona każdego kanału wyjściowego (do 4A na kanał)
- Możliwość integracji w modułowych systemach Mico Pro® – elastyczność rozbudowy
- Kompaktowa budowa: szerokość zaledwie 12 mm umożliwia montaż nawet w niewielkich szafach
- Szybkie zaciski sprężynowe ułatwiają podłączanie przewodów i skracają czas montażu
- Wbudowane sygnalizatory LED i funkcje sterujące (On, Ctrl, Alarm) zwiększają kontrolę nad systemem
- Zgodność z międzynarodowymi certyfikatami jakości i bezpieczeństwa
Możliwości przyłączeniowe i elastyczne zastosowania
Konstrukcja umożliwia podłączenie zarówno przewodów o stałym, jak i elastycznym przekroju. Moduł przewidziany jest do pracy z sumarycznym prądem do 40A w całym systemie przekaźnikowym. Szeroka gama typów przyłączy pozwala na dopasowanie urządzenia do indywidualnych potrzeb projektowych.
Typowe aplikacje i sektory przemysłu
Mico Pro® fix 2.4 znajduje zastosowanie w branżach takich jak:
- Automatyka przemysłowa i robotyka
- Budowa maszyn i urządzeń
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Energetyka i systemy zasilania awaryjnego
- Systemy sterowania procesami i instalacjami
Moduł Mico Pro® fix 2.4 to niezbędny element współczesnych, bezpiecznych systemów zasilania DC – gwarantuje natychmiastową reakcję na przeciążenia i zapewnia ciągłość pracy w najbardziej wymagających warunkach przemysłowych.
