Mico Pro® PD 2× 12
1 kanał (× 11)
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 20 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 2,5 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 14 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 11 U + |
| PIN 2 | 11 0 V |
| PIN 3 | 12 U + |
| PIN 4 | 12 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 9 U + |
| PIN 2 | 9 0 V |
| PIN 3 | 10 U + |
| PIN 4 | 10 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 7 U + |
| PIN 2 | 7 0 V |
| PIN 3 | 8 U + |
| PIN 4 | 8 0 V |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 5 U + |
| PIN 2 | 5 0 V |
| PIN 3 | 6 U + |
| PIN 4 | 6 0 V |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 3 U + |
| PIN 2 | 3 0 V |
| PIN 3 | 4 U + |
| PIN 4 | 4 0 V |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 1 U + |
| PIN 2 | 1 0 V |
| PIN 3 | 2 U + |
| PIN 4 | 2 0 V |

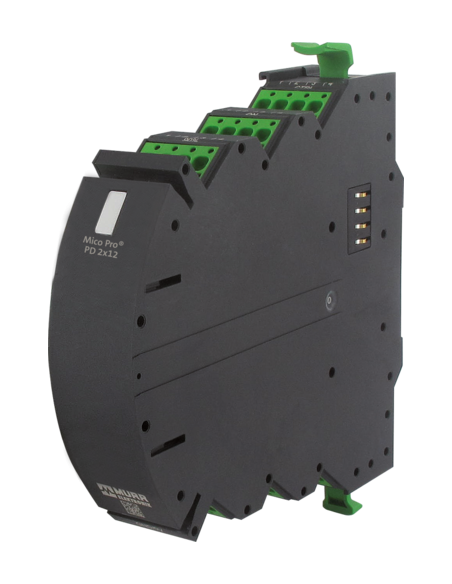

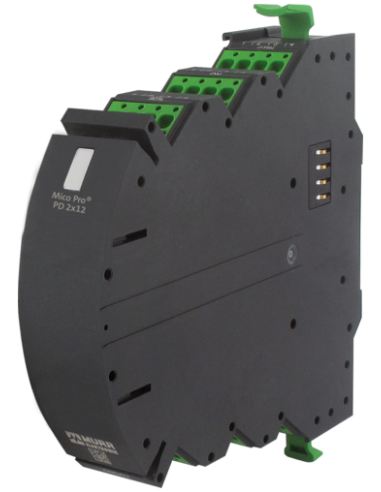

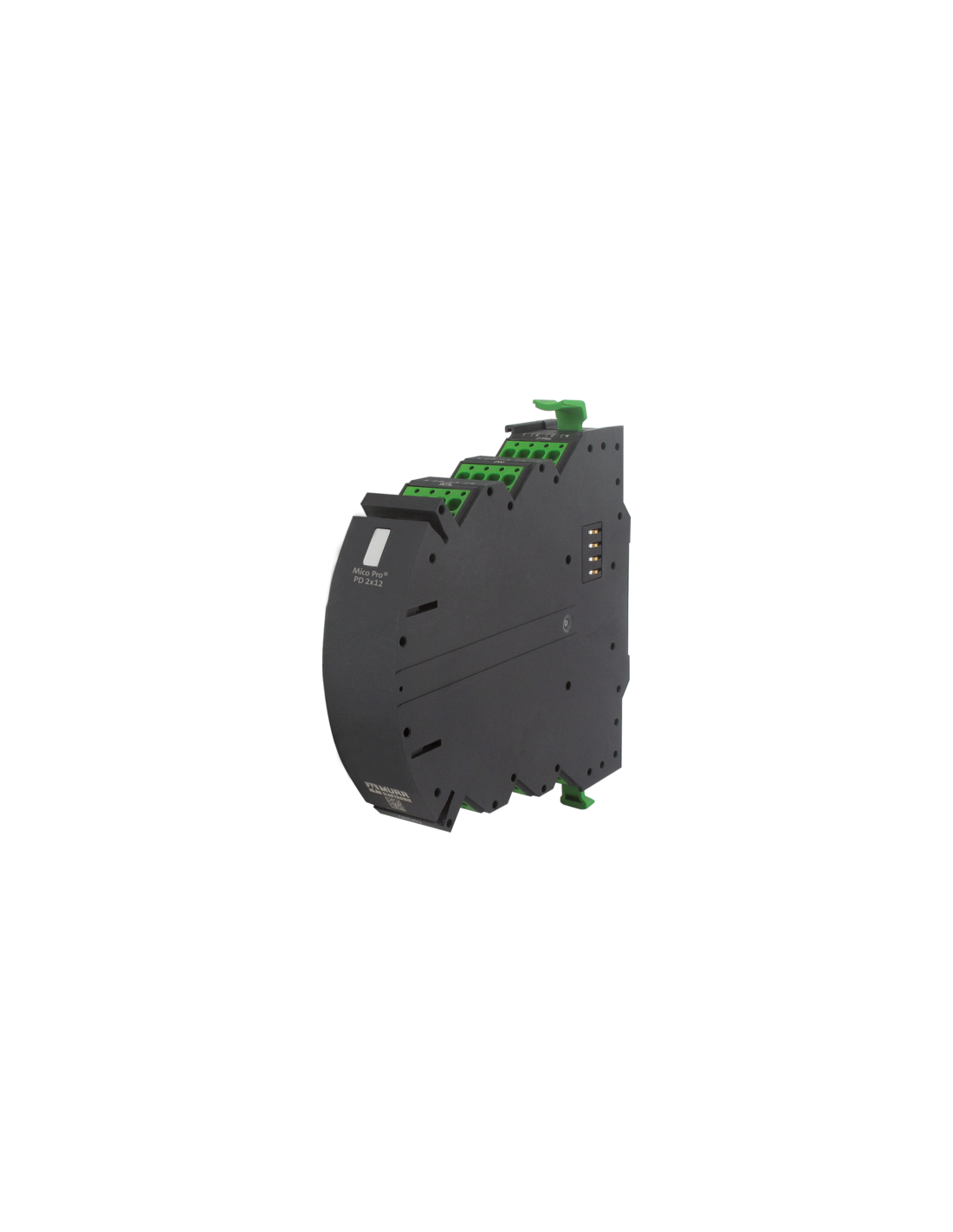

Blok potencjałów Mico Pro 2 x 12 – zaawansowane zarządzanie dystrybucją zasilania
Blok potencjałów Mico Pro 2 x 12 (kod produktu: 9000-41000-0000212) to nowoczesny moduł do zarządzania potencjałami w rozdzielniach oraz szafach sterowniczych, wykorzystywany w automatyce przemysłowej i systemach zasilania o wysokich wymaganiach. Dzięki kompaktowej konstrukcji, łatwości montażu oraz rozbudowanym możliwościom przyłączeniowym, umożliwia efektywne i uporządkowane rozprowadzenie potencjałów bezpośrednio przy odbiornikach.
Zastosowanie bloku potencjałów Mico Pro 2 x 12
Blok potencjałów Mico Pro 2 x 12 znajduje szerokie zastosowanie w instalacjach elektroenergetycznych i automatyce przemysłowej. Idealnie sprawdzi się w:
- układach rozdziału zasilania DC 12/24 V w rozdzielnicach przemysłowych,
- systemach sterowania maszyn i linii produkcyjnych,
- instalacjach wymagających segmentacji zasilania dla wybranych podzespołów,
- obwodach automatyki, gdzie kluczowa jest przejrzystość i bezpieczeństwo rozdziału potencjałów,
- współpracy z modułami monitorującymi oraz systemami zabezpieczeń,
- montażu na szynie DIN (TH35) zgodnej z EN 60715.
Możliwości i zalety bloku potencjałów Mico Pro 2 x 12
Wyróżniające cechy Mico Pro 2 x 12 to:
- Kompaktowe wymiary (wysokość: 130 mm, szerokość: 24 mm, głębokość: 114 mm), które pozwalają na optymalizację przestrzeni w rozdzielni,
- Szeroki zakres napięć wejściowych (od 9 V do 30 V DC), umożliwiający uniwersalne wykorzystanie w różnych systemach zasilania,
- Duża obciążalność prądowa – maksymalny prąd sumaryczny bloku do 20 A, przy prądzie zestawu zworek nawet do 40 A,
- Pewne i szybkie połączenia dzięki zaciskom sprężynowym FK o łatwym, narzędziowym montażu oraz szerokim zakresie obsługiwanych przekrojów przewodów (0,2 – 2,5 mm²),
- Stopień ochrony IP20, gwarantujący bezpieczeństwo użytkowników oraz ochronę przed dostaniem się ciał obcych,
- Możliwość pracy w szerokim zakresie temperatur roboczych (od -25°C do +55°C), co umożliwia montaż w trudnych warunkach przemysłowych,
- Segmentacja oraz łatwa identyfikacja obwodów, co znacząco upraszcza diagnostykę i serwis instalacji,
- Certyfikaty i zgodność z normami – urządzenie posiada liczne certyfikaty potwierdzające jakość i spełnienie międzynarodowych standardów.
Budowa i funkcjonalności bloku potencjałów Mico Pro 2 x 12
Moduł wyposażony jest w liczne tory potencjałowe i różne typy zacisków, umożliwiające niezawodne rozprowadzenie zarówno potencjału dodatniego (+), jak i masy (0 V) dla wielu odbiorników. Konstrukcja mostkowa pozwala na wygodne tworzenie mostków zasilających oraz łatwą rozbudowę instalacji. Blok umożliwia segregację różnych napięć w obrębie jednego modułu, przy zachowaniu pełnego porządku i bezpieczeństwa.
Typowe zastosowania w praktyce przemysłowej
Blok potencjałów doskonale nadaje się do budowy profesjonalnych rozdzielni automatyki, paneli operatorskich, maszyn przemysłowych oraz zaawansowanych linii technologicznych wymagających niezawodnej dystrybucji zasilania przy zachowaniu wygody konserwacji oraz przejrzystości instalacji.
Rozwiązanie to cenione jest szczególnie w branży przemysłowej, produkcyjnej i logistycznej, gdzie kluczowe są: modułowość, standaryzacja oraz bezpieczeństwo zasilania.
