MICO 4.4.10 ACTUATOR-SENSOR
4 kanały
Ustawienie prądu 2× 1 A, 2 A, 3 A, 4 A; 2× 4 A, 6 A, 8 A, 10 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy maks. | 100 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 13 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 11
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | On |
| PIN 3 | 13 |
| PIN 4 | 14 |

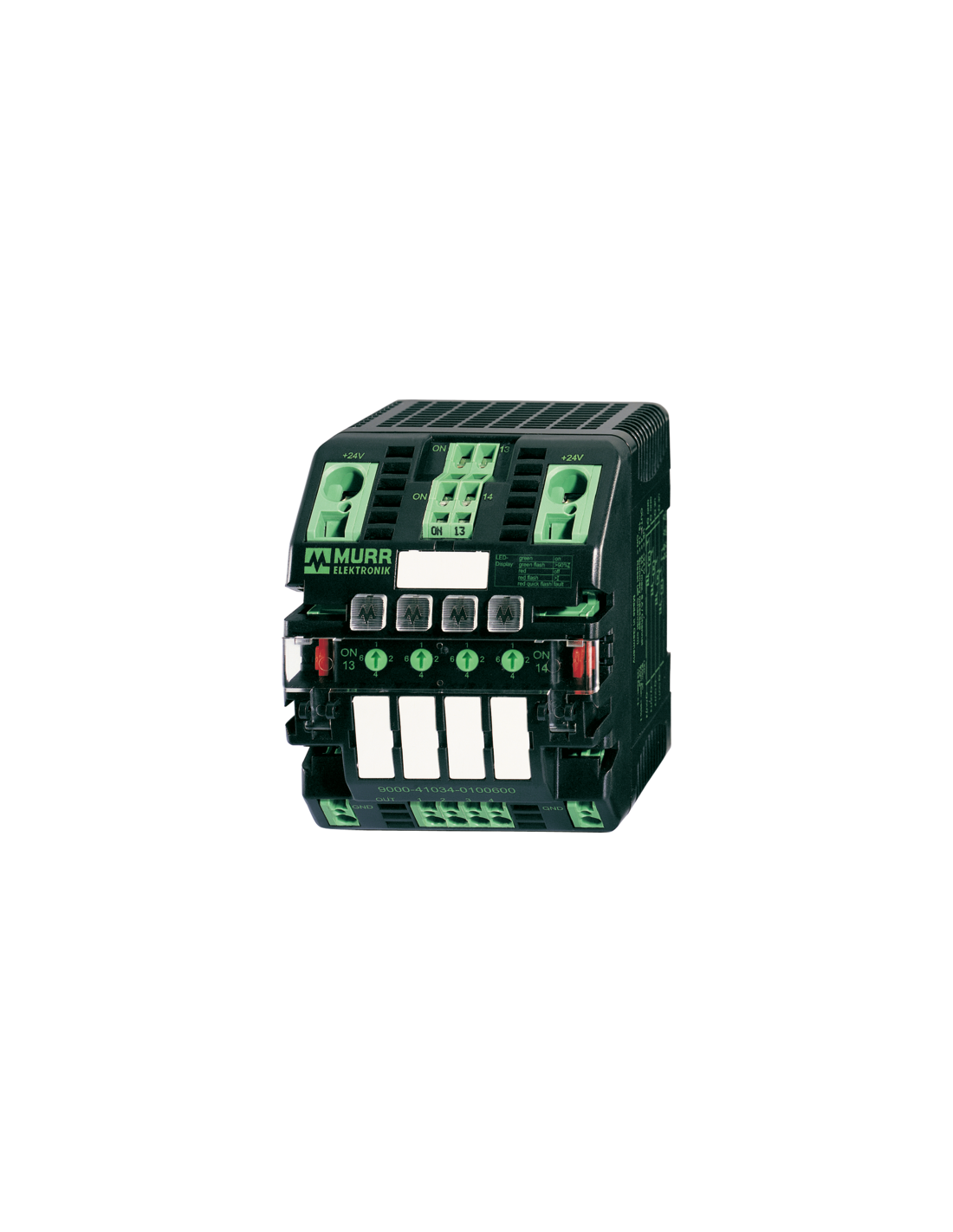

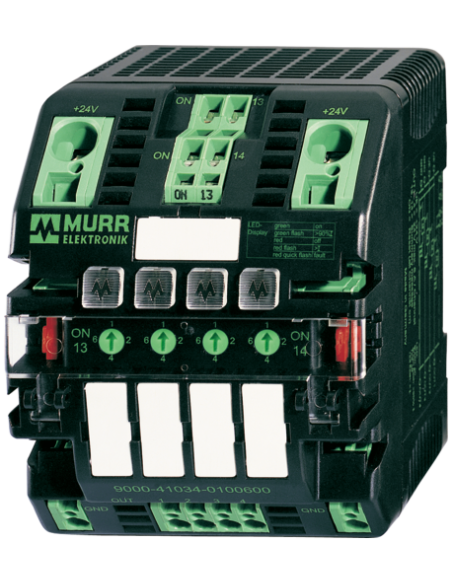

Siłownik-czujnik MICO 4.4.10 Murrelektronik – 4-kanałowy system zabezpieczania obwodów 24V DC
MICO 4.4.10 to zaawansowany siłownik-czujnik 4-kanałowy marki Murrelektronik, oznaczony kodem 9000-41034-0101000. Urządzenie to przeznaczone jest do zabezpieczania i monitorowania prądowych obwodów zasilania urządzeń automatyki, szczególnie w aplikacjach przemysłowych. Dzięki skutecznemu wykrywaniu przeciążeń oraz automatycznemu wyłączaniu kanałów, system efektywnie chroni podłączone odbiorniki przed uszkodzeniem i zapewnia niezawodne działanie linii produkcyjnych.
Wielokanałowy rozdział prądu dla automatyki przemysłowej
MICO 4.4.10 umożliwia obsługę aż czterech niezależnych kanałów o regulowanym zakresie prądu wyłączania. Dzięki możliwości ustawienia wartości prądu wyłączającego (1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A) na każdym z kanałów można precyzyjnie dostosować zabezpieczenie do konkretnych urządzeń lub maszyn. Urządzenie jest przystosowane do pracy z napięciem 24 V DC, co stanowi standard w systemach automatyki.
Zastosowania siłownika-czujnika MICO 4.4.10
- Ochrona maszyn i linii produkcyjnych – natychmiastowe odłączanie uszkodzonych odbiorników zapobiega dalszym uszkodzeniom i przestojom produkcyjnym.
- Zasilanie i monitorowanie instalacji sterowniczych – wygodne zarządzanie dystrybucją prądu oraz nadzór nad poszczególnymi gałęziami zasilania.

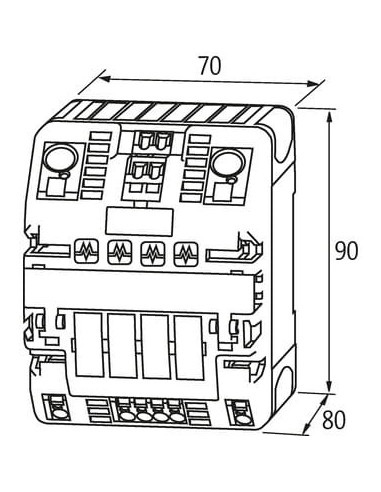

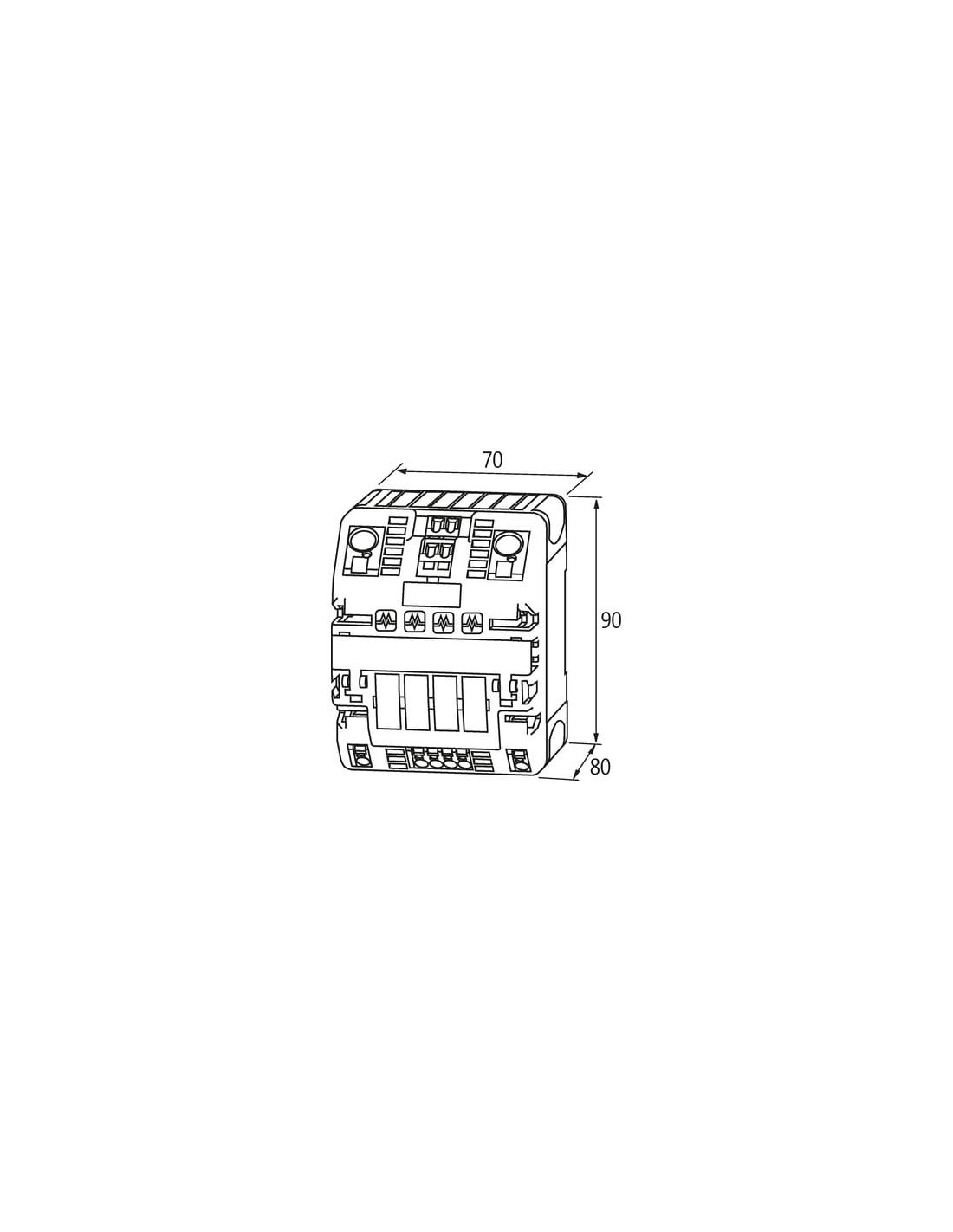

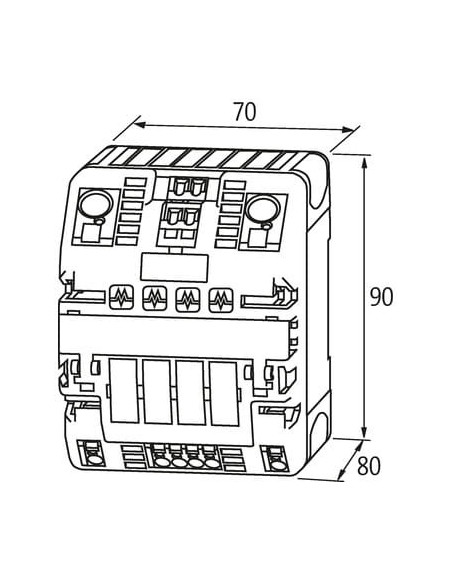

- Kompaktowe rozdzielnie i szafy sterownicze – niewielkie wymiary (70 × 90 × 80 mm) umożliwiają łatwy montaż w ograniczonych przestrzeniach.
- Systemy bezpieczeństwa – możliwość indywidualnego sterowania oraz sygnalizacji stanu każdego kanału.
Zalety stosowania MICO 4.4.10 w automatyce
MICO 4.4.10 zapewnia wysoką niezawodność działania dzięki skutecznej ochronie przed przeciążeniami i zwarciami. Obsługuje szeroki zakres temperatur pracy (0°C do 55°C) oraz posiada elastyczne opcje montażu na szynie DIN TH35 (EN 60715), co pozwala na łatwą integrację z istniejącymi systemami.
- Automatyczna diagnostyka i reset każdego kanału z osobna.
- Szybka sygnalizacja przeciążenia poprzez diody LED na froncie urządzenia.
- Wysoka elastyczność i skalowalność – możliwość doboru wartości prądów do ochrony różnych odbiorników.
- Wytrzymała konstrukcja dostosowana do intensywnego użytkowania w warunkach przemysłowych.
Montaż i integracja z systemem automatyki

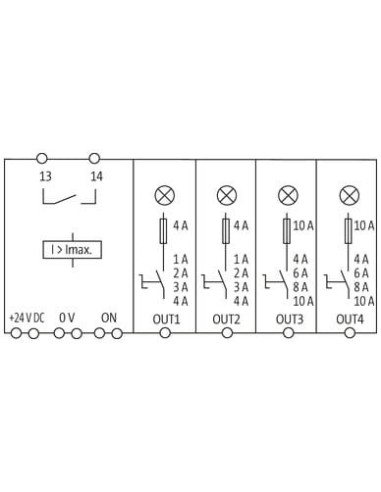

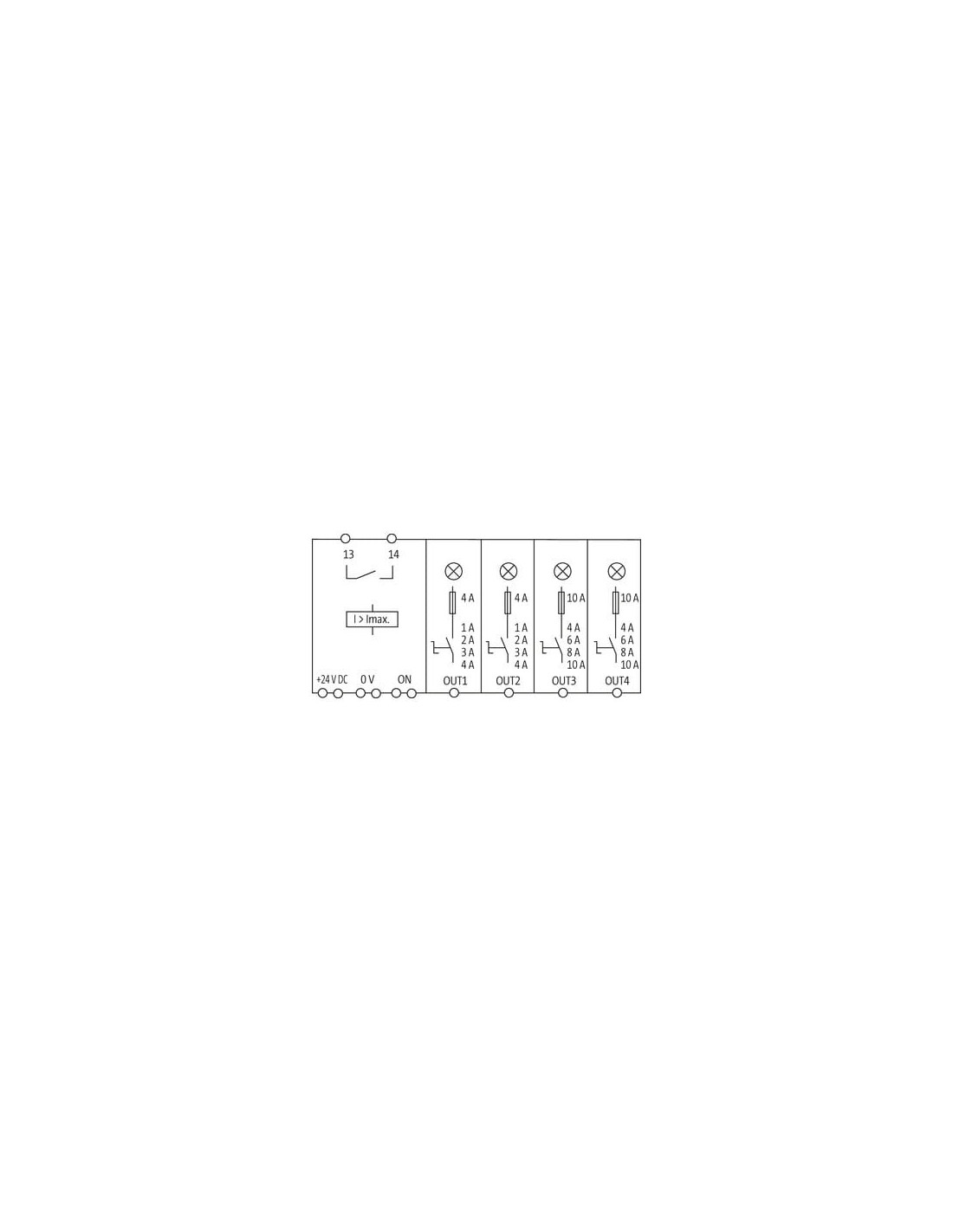

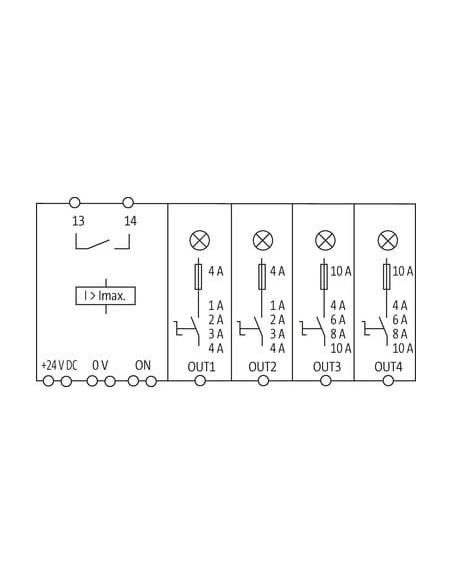

Urządzenie wyposażone jest w łatwe w obsłudze zaciski sprężynowe FK, pozwalające na szybkie i stabilne podłączenie przewodów. Oferuje szeroką kompatybilność z przekrojami przewodów oraz zapewnia wygodę podczas instalacji i serwisowania systemów automatyki. Dzięki prostemu schematowi podłączeń możliwa jest szybka konfiguracja i rozbudowa instalacji.
Typowe branże i obszary zastosowania
- Automatyka przemysłowa
- Przemysł spożywczy
- Motoryzacja
- Produkcja maszyn i urządzeń
- Logistyka i magazynowanie
MICO 4.4.10 to gwarancja ochrony i kontrolowanej dystrybucji zasilania w każdym nowoczesnym zakładzie produkcyjnym.
