Mico Pro® fix 4.4
4 kanały
Ustawienie prądu 4 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 4 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 4 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 0 V 1 |
| PIN 2 | 0 V 2 |
| PIN 3 | 0 V 3 |
| PIN 4 | 0 V 4 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |

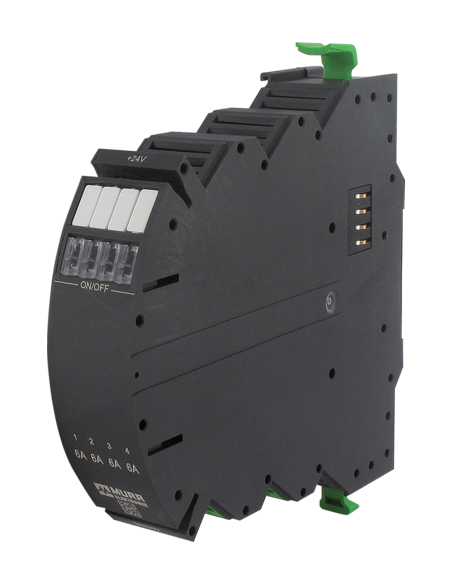

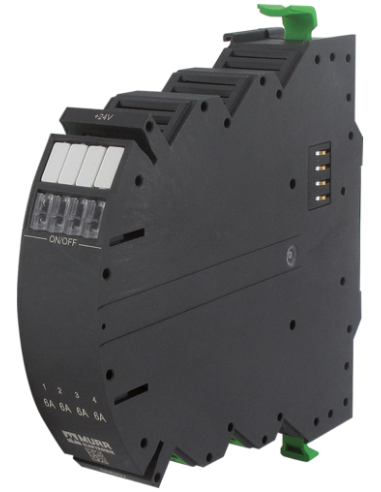

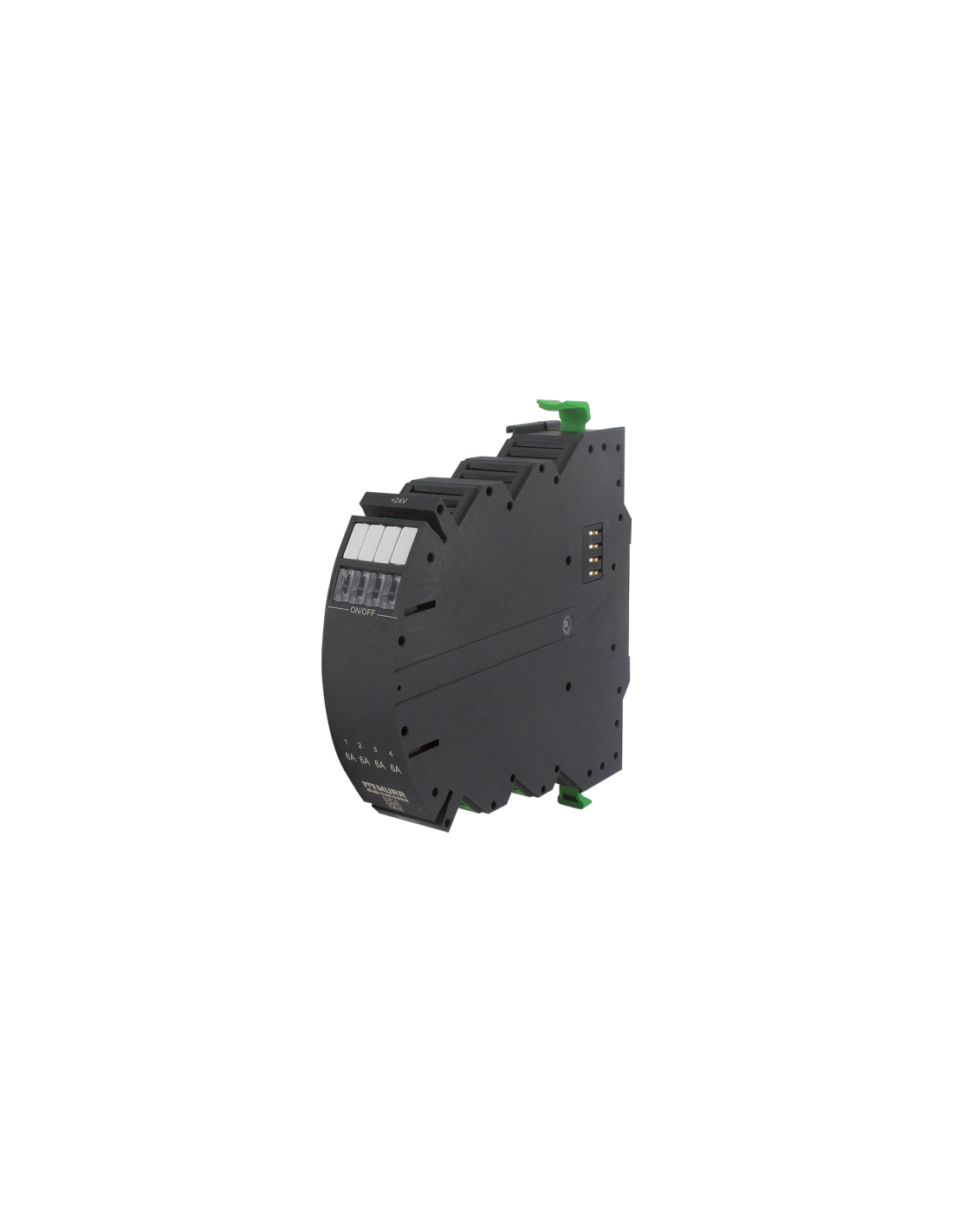

Moduł elektronicznego monitoringu prądu Mico Pro 4-kanałowy 4 A – bezpieczeństwo i kontrola zasilania
Moduł Mico Pro 9000-41014-0400000 to zaawansowane, czterokanałowe rozwiązanie do elektronicznego monitoringu oraz rozdziału prądu stałego w przemysłowych systemach zasilania 24 V DC. Został zaprojektowany do pracy z maksymalnym prądem 4 A na kanał, co zapewnia skuteczną ochronę poszczególnych obwodów w instalacjach automatyki przemysłowej, systemach sterowania oraz aplikacjach maszynowych.
Nowoczesne zarządzanie zasilaniem – główne zalety modułu Mico Pro
Mico Pro to innowacyjny system nadzorujący rozdział prądu, wykrywający przeciążenia i zwarcia, a także sygnalizujący awarie w czasie rzeczywistym. Elektroniczne zabezpieczenie każdej linii eliminuje ryzyko niekontrolowanego wyłączenia całej instalacji, zwiększając bezpieczeństwo oraz ograniczając ryzyko przestojów.
- 4 niezależne wyjścia 4 A – dla precyzyjnego zabezpieczenia kilku odbiorników jednocześnie
- Możliwość pracy z napięciem 12/24 V DC – elastyczność dla różnych aplikacji
- Szybka reakcja na przeciążenie lub zwarcie – natychmiastowa sygnalizacja stanu (ON/Alarm)
- Zabezpieczenie elektroniczne – nie wymaga wymiany bezpiecznika po zadziałaniu
- Kompaktowe wymiary (szerokość 24 mm) – oszczędność miejsca w szafie sterowniczej
- Łatwy montaż na standardowej szynie DIN TH35 – szybka instalacja i konserwacja
- Wysoka odporność temperaturowa – praca w zakresie od -25°C do +55°C
- Wytrzymała obudowa klasy IP20 – ochrona przed pyłem i przypadkowym kontaktem
- Zaciski sprężynowe – szybkie i pewne połączenia przewodów
Zastosowanie modułu monitoringu prądu Mico Pro
Moduły serii Mico Pro idealnie sprawdzają się w systemach rozdzielczych prądu stałego dla automatyki, maszyn produkcyjnych, linii montażowych oraz instalacji przemysłowych, gdzie kluczowe jest niezawodne i selektywne zabezpieczenie wielu odbiorników:
- Rozdziały prądu w szafach sterowniczych
- Ochrona zasilania i urządzeń sterujących
- Ograniczenie skutków zwarć i przeciążeń w obwodach logicznych
- Automatyczne monitorowanie i sygnalizacja stanów awaryjnych
- Tworzenie bezpieczeństwa funkcjonalnego systemów automatyki
Budowa i kompatybilność z systemami zasilania
Moduł Mico Pro charakteryzuje się solidną, modułową obudową umożliwiającą montaż na typowej szynie TH35 (DIN EN 60715). Moduł jest kompatybilny z innymi elementami serii Mico Pro, co pozwala na budowę skalowalnych, indywidualnych systemów zabezpieczeń zasilania.
Budowa obejmuje złącza umożliwiające łatwe mostkowanie oraz szybkie podłączenie zasilania i odbiorników za pomocą zacisków sprężynowych. Sygnalizacja LED pozwala na natychmiastową kontrolę stanu każdego kanału, co usprawnia diagnostykę serwisową.
Podsumowanie – Elektroniczne zabezpieczenie Mico Pro 4x4 A
Moduł Mico Pro 9000-41014-0400000 to niezawodne rozwiązanie wszędzie tam, gdzie istotne są: precyzyjna ochrona zasilania, szybkie wykrywanie i sygnalizacja awarii, łatwość rozbudowy oraz integracja z rozbudowanymi instalacjami automatyki. Dzięki nowoczesnej technologii i elastyczności zastosowania, stanowi kluczowy element każdej profesjonalnej szafy sterowniczej.
