MICO BASIC 4.2
4 kanały
Ustawienie prądu 2 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 36 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |

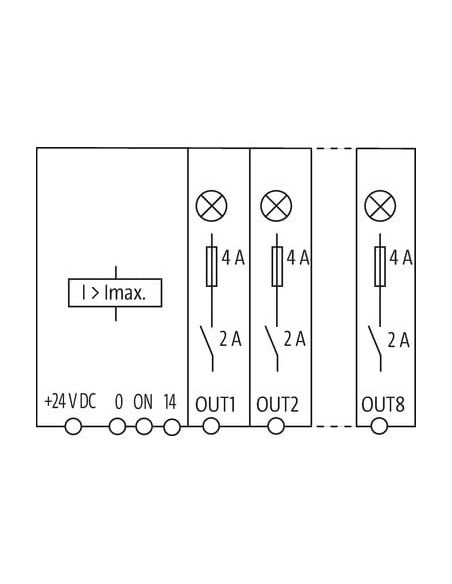

Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |

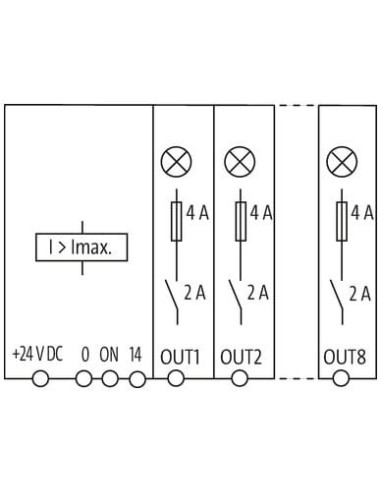

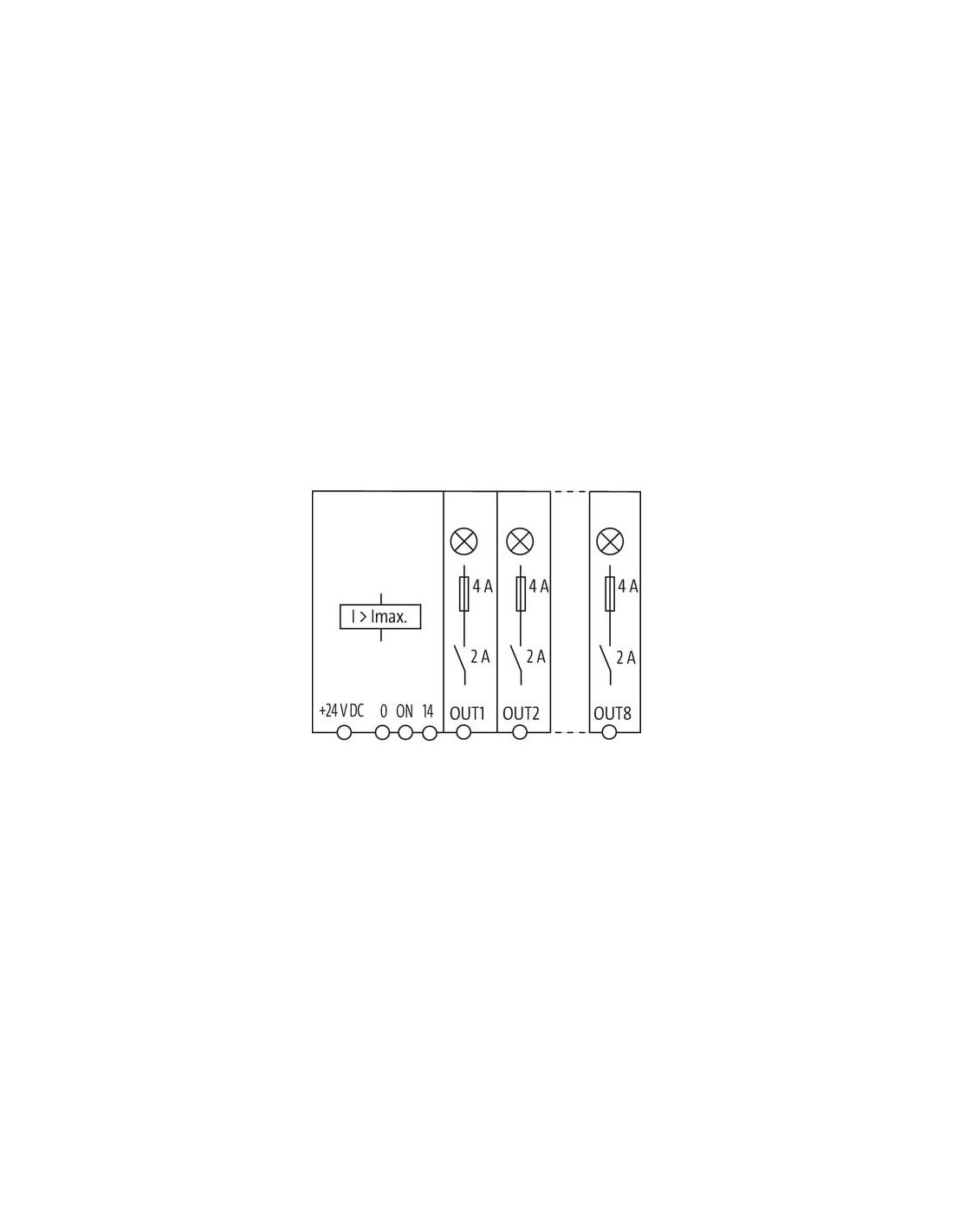

| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | Out 1 |
| PIN 3 | Out 2 |
| PIN 4 | Out 3 |
| PIN 5 | Out 4 |

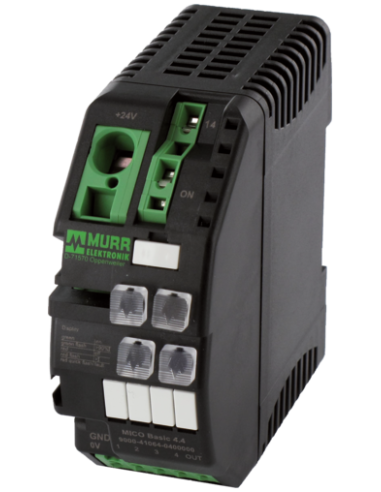

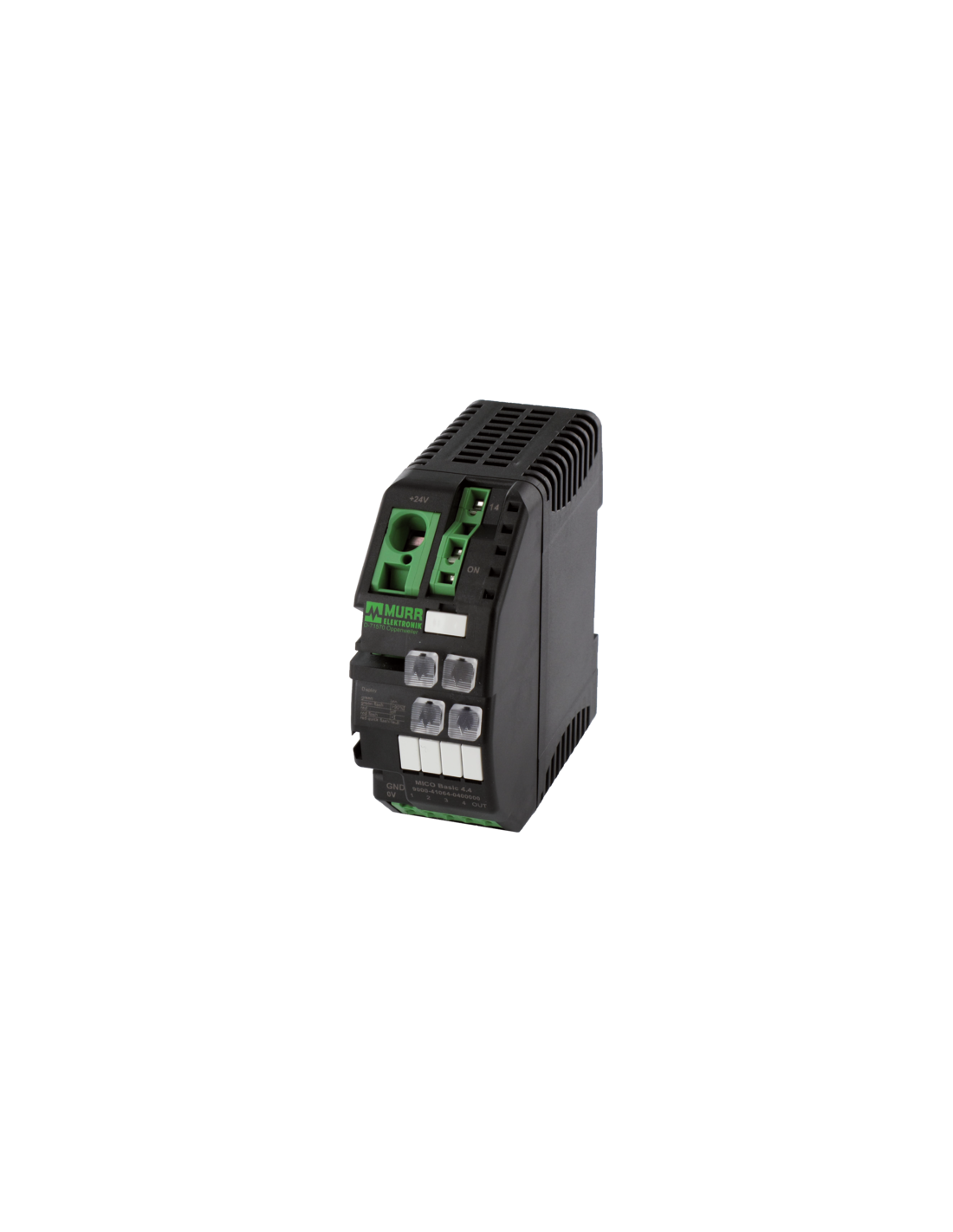

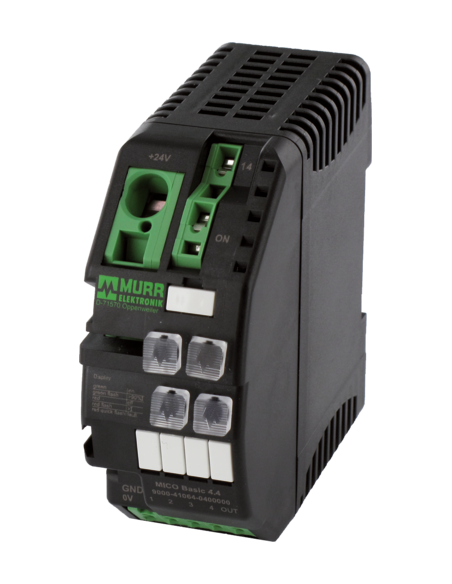

Moduł zabezpieczeń elektronicznych MICO Basic 4.2 – 4-kanałowy, 2 A (9000-41064-0200000)
MICO Basic 4.2 to nowoczesny moduł zabezpieczenia prądowego przeznaczony do profesjonalnych rozdzielnic i szaf sterowniczych. Urządzenie służy do inteligentnej dystrybucji oraz skutecznego monitorowania i ochrony obwodów prądu stałego. Dzięki kompaktowej obudowie oraz intuicyjnemu sposobowi montażu na szynie DIN TH35 (zgodnej z EN 60715), moduł świetnie sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji systemów automatyki.
Zalety i zastosowanie modułu zabezpieczenia MICO Basic 4.2
MICO Basic 4.2 umożliwia szybkie i skuteczne wykrywanie przeciążeń oraz zwarć w instalacjach 24 V DC. Moduł obsługuje cztery niezależne kanały, każdy o ustawionym progu prądu 2 A. Urządzenie jest idealne do ochrony zasilania wrażliwych urządzeń oraz elementów automatyki przemysłowej, takich jak sterowniki PLC, siłowniki, przekaźniki czy moduły I/O.
- Intuicyjna sygnalizacja wizualna – każdy kanał wyposażony jest w czytelną diodę LED informującą o stanie pracy oraz reagującą na zadziałanie zabezpieczenia.
- Niezawodne zabezpieczenie – natychmiastowe odłączenie kanału w przypadku przeciążenia lub zwarcia, co zapobiega poważniejszym awariom oraz uszkodzeniu droższych komponentów instalacji.

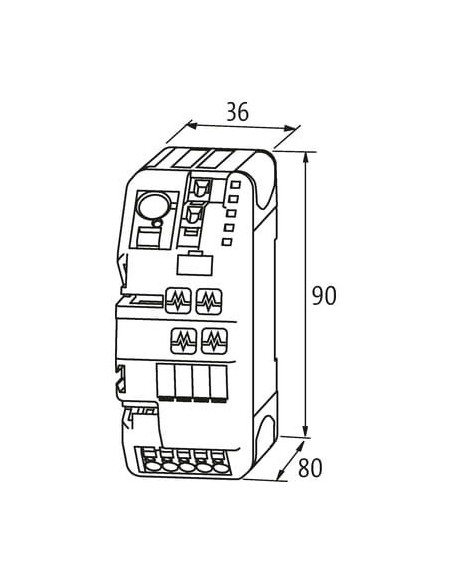

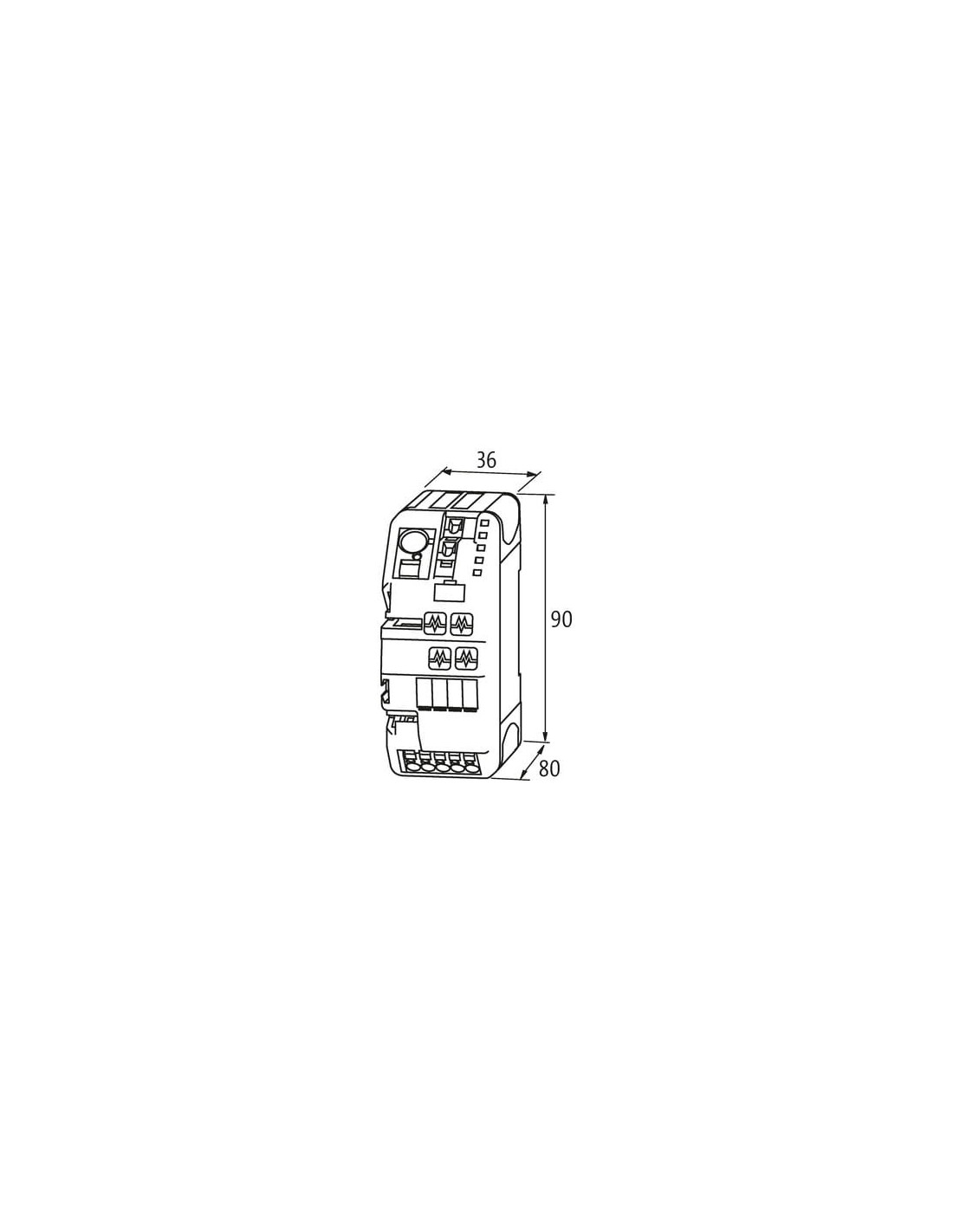

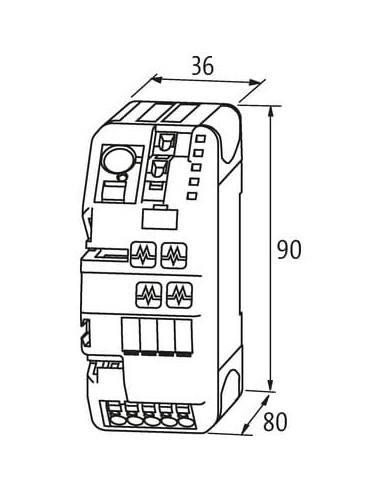

- Kompaktowe wymiary (90 x 36 x 80 mm) umożliwiają instalację nawet w bardzo ograniczonej przestrzeni rozdzielnicy.
- Możliwość pracy w szerokim zakresie napięć (18–30 V DC), zapewniająca elastyczność wykorzystania w różnorodnych aplikacjach przemysłowych.
- Prosta instalacja za pomocą zacisków sprężynowych oraz wygodny montaż na standardowej szynie DIN TH35.
Typowe zastosowania MICO Basic 4.2
MICO Basic 4.2 znajduje zastosowanie tam, gdzie wymagana jest wysoka niezawodność oraz ochrona poszczególnych sekcji zasilania w instalacjach automatyki, szczególnie:
- w szafach sterowniczych i rozdzielnicach elektrycznych,
- w systemach automatyki przemysłowej,
- w liniach produkcyjnych oraz zrobotyzowanych stacjach roboczych,
- w instalacjach systemów bezpieczeństwa oraz monitoringu,
- w układach dystrybucji energii w pojazdach i maszynach specjalnego przeznaczenia.
Budowa i bezpieczeństwo użytkowania
Moduł został zaprojektowany z myślą o długotrwałej, niezawodnej pracy w warunkach przemysłowych. Obudowa zapewnia odpowiednią wentylację elementów elektronicznych, a szeroki zakres temperatur pracy (od 0°C do 55°C) umożliwia wykorzystanie urządzenia w wymagających środowiskach. Moduł spełnia międzynarodowe normy jakości oraz bezpieczeństwa.
Dlaczego warto wybrać moduł MICO Basic 4.2?
MICO Basic 4.2 to ekonomiczne i skuteczne rozwiązanie do kompleksowej ochrony obwodów 24 V DC. Umożliwia szybkie diagnozowanie usterek, zwiększa bezpieczeństwo instalacji oraz minimalizuje ryzyko kosztownych przestojów w produkcji.
