Mico Pro® fix 1.4
1 kanał
Ustawienie prądu 4 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 4 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 8 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |

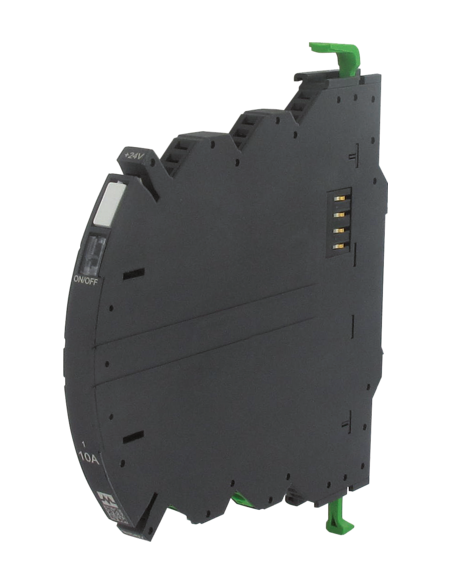

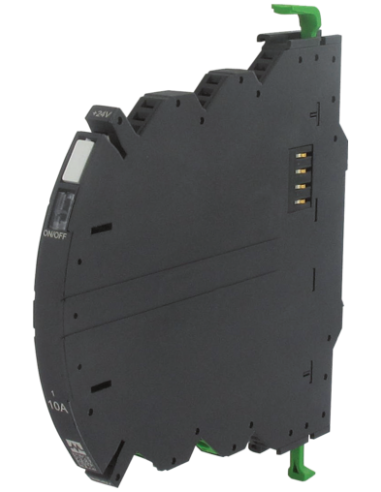

Moduł zabezpieczeń Mico Pro® fix 1.4 – 1 kanał, 4A, 9000-41011-0400000
Moduł Mico Pro® fix 1.4 to nowoczesne rozwiązanie przeznaczone do nadzorowania i zabezpieczania obwodów prądu stałego w rozdzielnicach oraz szafach sterowniczych. Produkt o kodzie 9000-41011-0400000 umożliwia efektywną ochronę jednego kanału o maksymalnym prądzie 4 A, zapewniając ciągłość pracy oraz bezpieczeństwo podłączonych urządzeń automatyki przemysłowej.
Zastosowanie modułu zabezpieczającego Mico Pro® fix 1.4
Moduł Mico Pro® idealnie sprawdza się w instalacjach, gdzie istotna jest ochrona obwodów DC przed skutkami przeciążeń, zwarć oraz nadmiernym poborem prądu. Najczęściej znajduje zastosowanie w:
- Systemach automatyki przemysłowej
- Szafach sterowniczych i rozdzielniach zasilania 24 V DC
- Maszynach i liniach produkcyjnych
- Panelach operatorskich oraz zasilaczach laboratoryjnych
Urządzenie pozwala nie tylko na łatwą identyfikację awarii, ale także na szybkie ponowne załączenie chronionego obwodu, co znacząco skraca czas przestoju linii technologicznych.
Zalety modułu Mico Pro® fix 1.4 – efektywna ochrona i łatwy montaż
- Wąska budowa (szerokość 8 mm) umożliwia montaż w nawet najbardziej ograniczonych przestrzeniach szaf sterowniczych.
- Wysoka niezawodność działania – precyzyjne nadzorowanie wartości prądu i szybka reakcja na przekroczenie zadanych parametrów (4 A na kanał).
- Szeroki zakres napięcia wejściowego (9–30 V DC) pozwala na elastyczne dopasowanie do różnych instalacji zasilania.
- Prosty montaż na szynie DIN TH35 (EN 60715) pozwala na szybki i bezproblemowy montaż oraz demontaż modułu.
- Wysoki stopień ochrony układu – zgodność z normą IP20 zapewnia bezpieczeństwo użytkowania w warunkach przemysłowych.
Dodatkowo, urządzenie wyposażone jest w wielobiegunowe złącza zaciskowe, które umożliwiają sprawne podłączenie przewodów zarówno stałych, jak i ruchomych, co ułatwia integrację z istniejącą instalacją.
Typowe możliwości wykorzystania i korzyści
Mico Pro® fix 1.4 umożliwia budowę modułowych systemów zabezpieczeń o konfigurowalnej liczbie kanałów. Dzięki temu doskonale sprawdza się w indywidualnie projektowanych rozdzielniach, które wymagają elastyczności oraz wysokiego poziomu nadzoru nad zasilaniem. Moduł ten rejestruje przeciążenia oraz krótkotrwałe skoki poboru prądu, pozwalając na ich sygnalizację i ograniczając ryzyko uszkodzenia podłączonych urządzeń.
- Zwiększa bezpieczeństwo energetyczne instalacji przemysłowych
- Minimalizuje przestoje produkcyjne
- Zapewnia wyraźną sygnalizację stanów pracy i alarmowych
- Integracja z systemem rozproszonym – możliwość rozbudowy o kolejne moduły
Mico Pro® fix 1.4 to niezawodny element każdej nowoczesnej instalacji przemysłowej, zapewniający efektywną i profesjonalną ochronę obwodów prądu stałego oraz bezpieczeństwo eksploatacji urządzeń automatyki.
