MICO 2.10
2 kanały
Ustawienie prądu 4, 6, 8, 10 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy maks. | 100 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 36 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

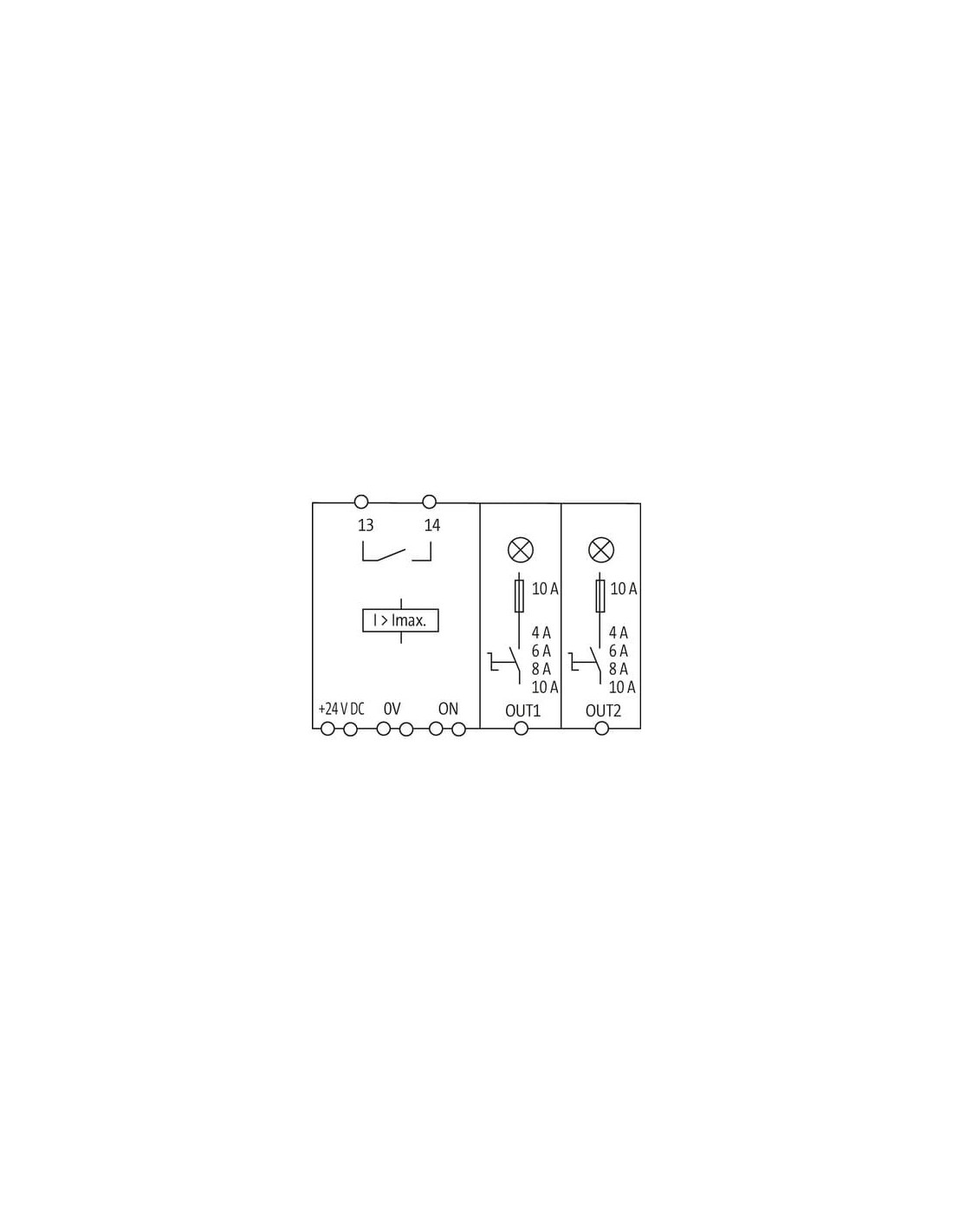

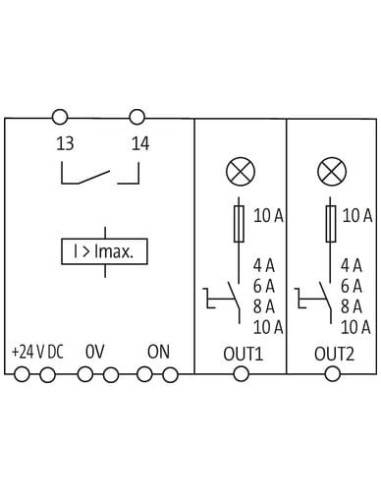

Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 13 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | On |
| PIN 3 | 13 |
| PIN 4 | 14 |

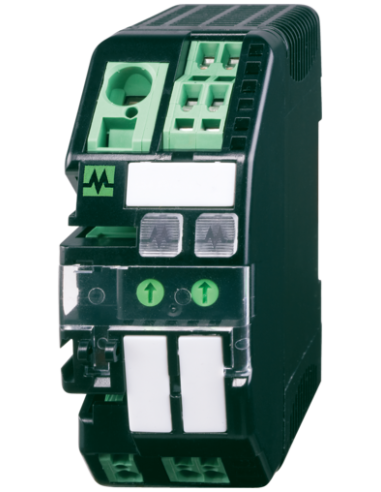

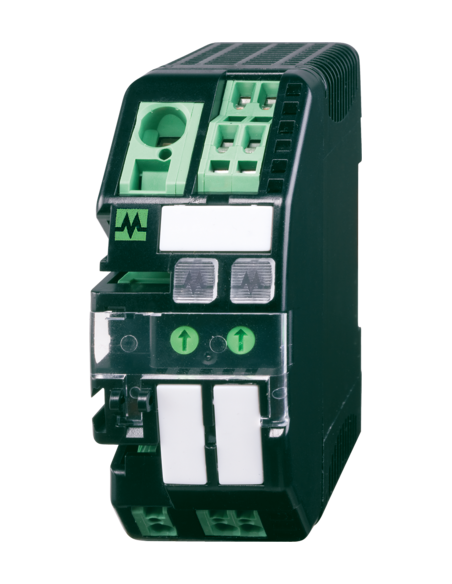

Moduł monitorujący prąd MICO 2.10 – 2-kanałowy, 9000-41042-0401000
Moduł MICO 2.10 to zaawansowane, dwukanałowe urządzenie monitorujące zabezpieczenie obwodów prądu stałego 24 V. Służy do kontroli oraz ochrony zasilania w nowoczesnych systemach automatyki i instalacjach przemysłowych, gdzie kluczowa jest niezawodność i bezpieczeństwo zasilania.
Zastosowanie i funkcje modułu MICO 2.10
MICO 2.10 został zaprojektowany z myślą o sektorze automatyki przemysłowej, szafach sterowniczych, instalacjach maszynowych oraz wszędzie tam, gdzie niezbędna jest ochrona i selektywność zasilania poszczególnych odbiorników. Urządzenie monitoruje wartości prądu na dwóch niezależnych wyjściach, automatycznie rozłączając obwód w przypadku przeciążenia lub zwarcia.
- 2 niezależne kanały – umożliwiają ochronę dwóch obwodów jednocześnie.
- Niezawodne monitorowanie prądu w zakresie od 4 do 10 A dla każdego kanału, z możliwością indywidualnego ustawienia progów zabezpieczeń.
- Wyraźne wizualne sygnalizacje stanu każdego kanału za pomocą diod LED.
- Automatyczne rozłączanie przy przeciążeniu oraz możliwość ręcznego uruchamiania po usunięciu usterki.
- Wyjście informujące o stanie – umożliwia integrację z systemami alarmowymi lub sterującymi.
Typowe zastosowania MICO 2.10
Moduł sprawdza się w aplikacjach wymagających bezpiecznego zasilania obwodów niskonapięciowych, m.in. w:
- Sterowniach i szafach rozdzielczych budynków oraz zakładów przemysłowych,
- Zautomatyzowanych liniach produkcyjnych,
- Systemach transportowych i magazynowych,
- Systemach sterowania maszyn,
- Aplikacjach OEM wymagających rozbudowanej diagnostyki zasilania.
Budowa i zalety konstrukcyjne modułu MICO 2.10

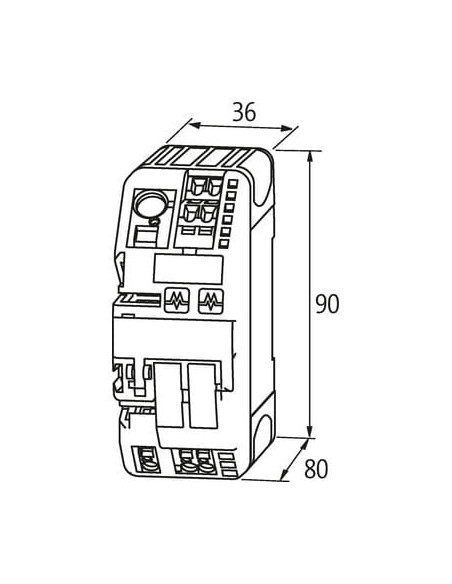

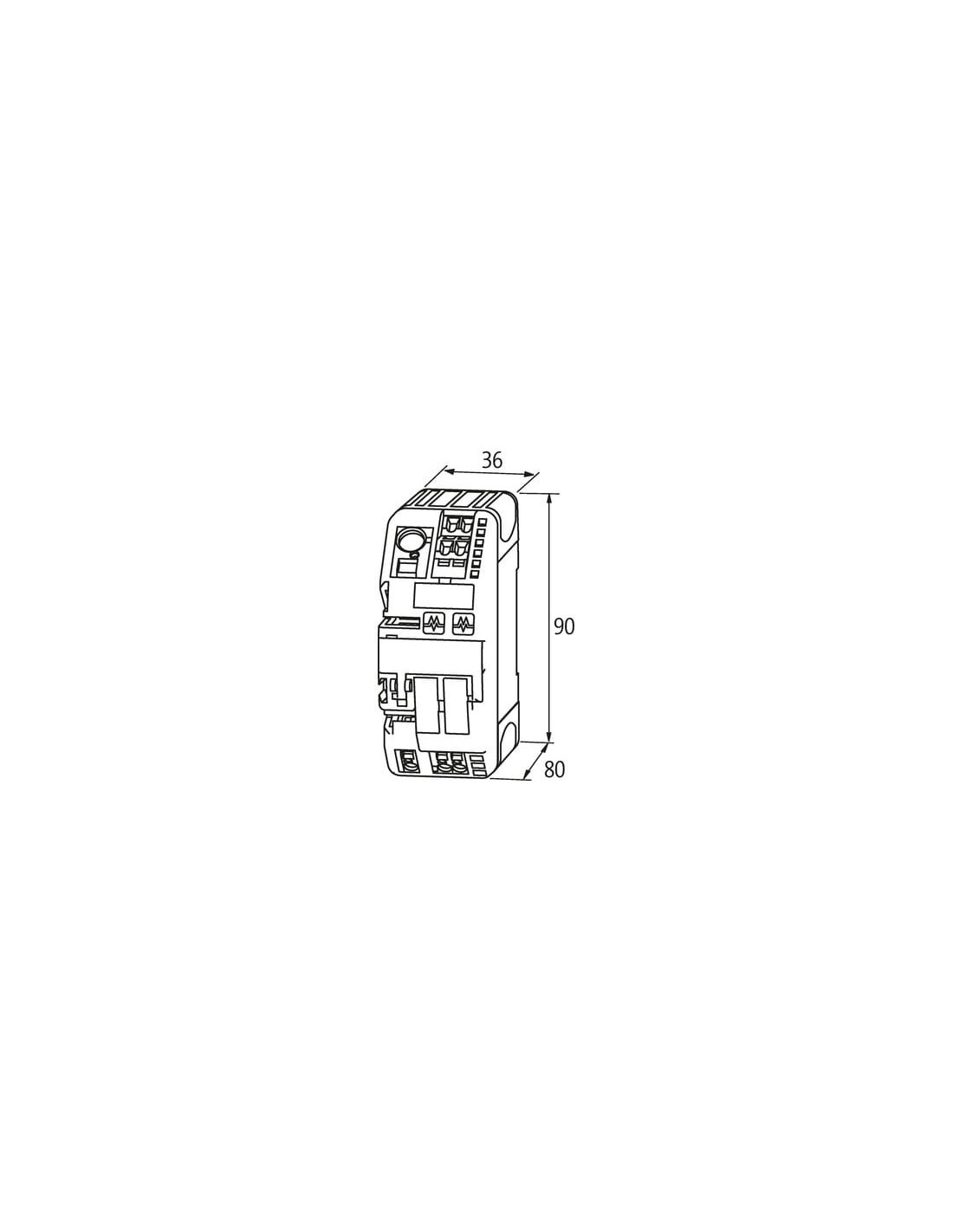

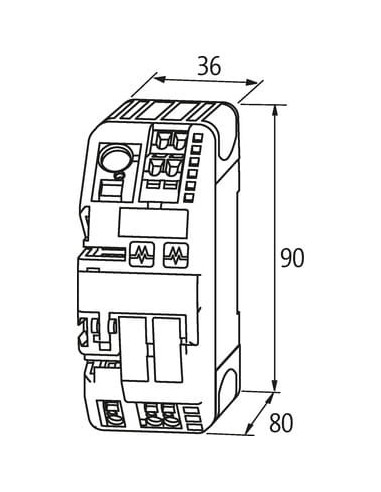

Kompaktowa obudowa (wysokość: 90 mm, szerokość: 36 mm, głębokość: 80 mm) ułatwia montaż na szynie DIN TH35 (EN 60715), co pozwala na integrację w ograniczonej przestrzeni szafy sterowniczej. Zaciski sprężynowe gwarantują szybkie i pewne podłączenie przewodów, zarówno zasilających, jak i sterujących. Dzięki wbudowanej selektywności każdy z kanałów chroni indywidualnie, eliminując ryzyko zatrzymania całej instalacji w przypadku niespodziewanego zwarcia.
Dlaczego warto wybrać moduł monitorujący MICO 2.10?
MICO 2.10 to rozwiązanie, które zwiększa niezawodność oraz bezpieczeństwo instalacji elektrycznych.
- Prosta konfiguracja zakresu prądowego – wybór między 4, 6, 8 a 10 A dla każdego kanału.
- Brak konieczności stosowania klasycznych bezpieczników, co skraca czas konserwacji.
- Wielostopniowa sygnalizacja przepływu prądu i przeciążeń.
- Możliwość szybkiego przywrócenia zasilania po usunięciu awarii.
- Trwała obudowa odporna na uszkodzenia mechaniczne.
Zastosowanie modułu MICO 2.10 pozwala na zwiększenie poziomu diagnostyki, precyzyjną ochronę podłączonych urządzeń oraz redukcję kosztów nieplanowanych przestojów.
