MICO 2.4
2 kanały
Ustawienie prądu 1, 2, 3, 4 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy maks. | 100 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 36 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 13 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | On |
| PIN 3 | 13 |
| PIN 4 | 14 |

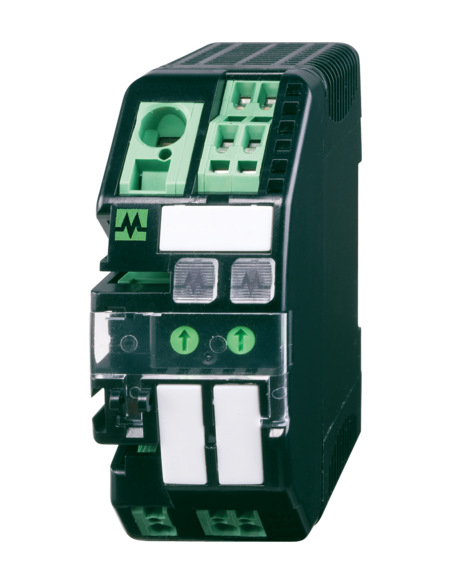

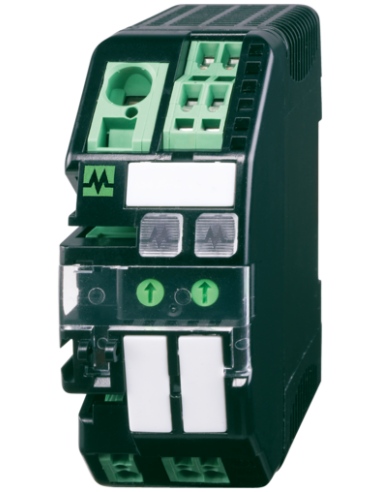

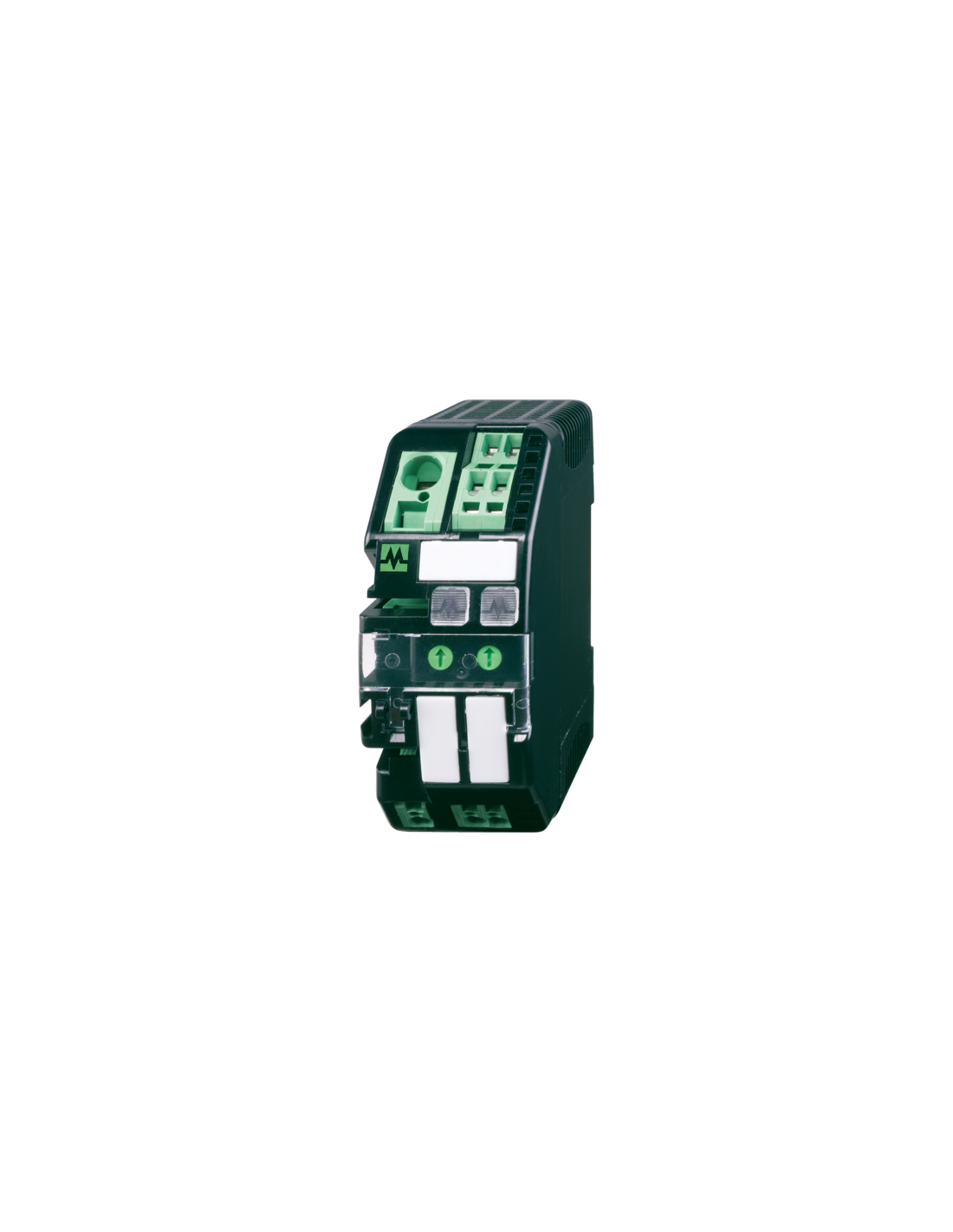

Moduł elektronicznego monitorowania prądu MICO 2.4 2-kanałowy 9000-41042-0100400
MICO 2.4 to nowoczesny moduł do elektronicznego monitorowania i dystrybucji prądu w systemach automatyki przemysłowej. Dedykowany do pracy z napięciem 24 V DC, moduł zapewnia ochronę oraz pewne zasilanie podłączonych urządzeń, a także szybkie wykrywanie przeciążeń i awaryjne wyłączanie.
Zastosowanie modułu MICO 2.4
Moduł znajduje zastosowanie we wszelkiego rodzaju rozdzielnicach przemysłowych, szafach sterowniczych, liniach produkcyjnych oraz instalacjach wymagających wysokiego poziomu bezpieczeństwa i automatycznej ochrony obwodów niskonapięciowych.
- Ochrona urządzeń automatyki przed przeciążeniem i zwarciem
- Segmentacja zasilania instalacji maszyn oraz linii produkcyjnych
- Współpraca z zasilaczami buforowymi i redundantnymi
- Aplikacje przemysłowe, procesowe oraz infrastrukturalne
Najważniejsze zalety i cechy MICO 2.4
- Dwukanałowa konstrukcja umożliwia niezależne zarządzanie prądem na dwóch obwodach
- Regulowany próg prądu: 1 A, 2 A, 3 A, 4 A – optymalna ochrona różnych odbiorników
- Wyraźna sygnalizacja LED dla każdego kanału ułatwia diagnozowanie stanu pracy
- Możliwość zdalnego resetu i wyłączenia – integracja z systemem nadrzędnym automatyki
- Bardzo szybka i łatwa instalacja na szynie DIN (TH35, EN 60715)
- Wysoka odporność na zakłócenia elektromagnetyczne oraz szeroki zakres temperatur pracy (0...55°C)
- Kompaktowa obudowa: oszczędność miejsca w rozdzielnicy (szerokość tylko 36 mm)
- Automatyczne rozłączanie przy przekroczeniu nastawionego progu prądu oraz szybkie przywracanie pracy po ustaniu zakłócenia
Budowa i konstrukcja MICO 2.4

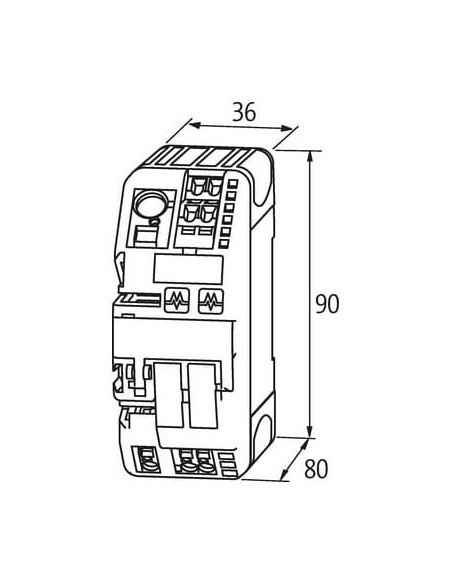

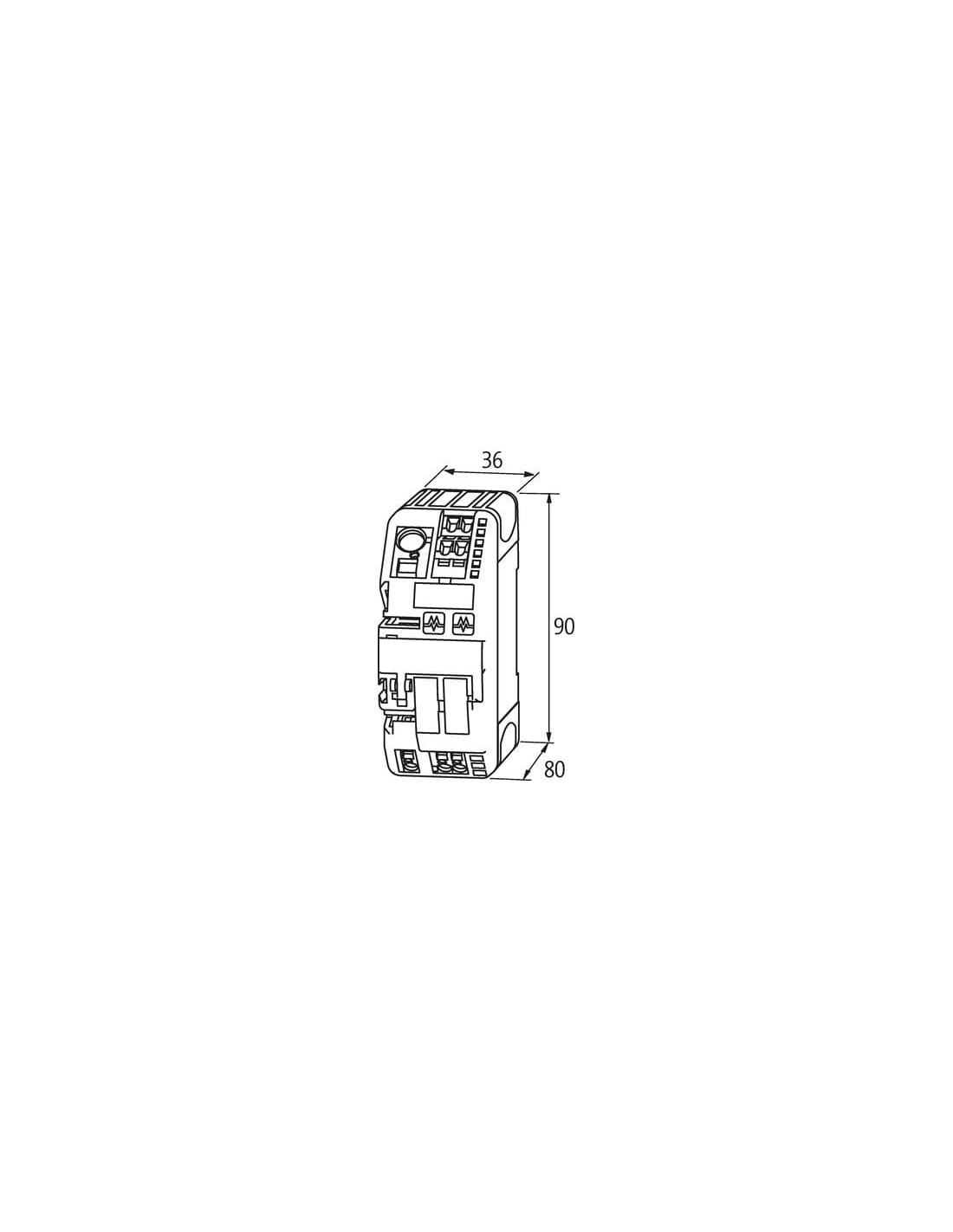

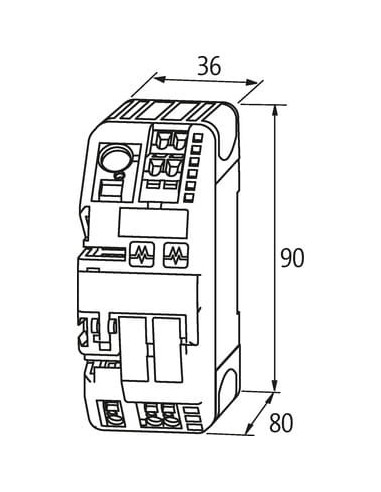

Kompaktowe wymiary 90 x 36 x 80 mm oraz solidna, przemysłowa obudowa gwarantują długotrwałą i niezawodną eksploatację. Zastosowane zaciski sprężynowe FK oraz oznaczenia PIN ułatwiają szybkie podłączanie przewodów, zarówno sygnałowych, jak i mocy.

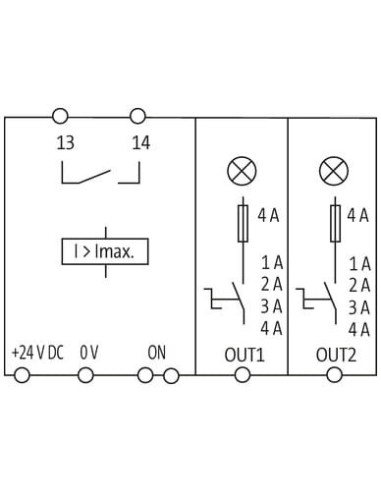

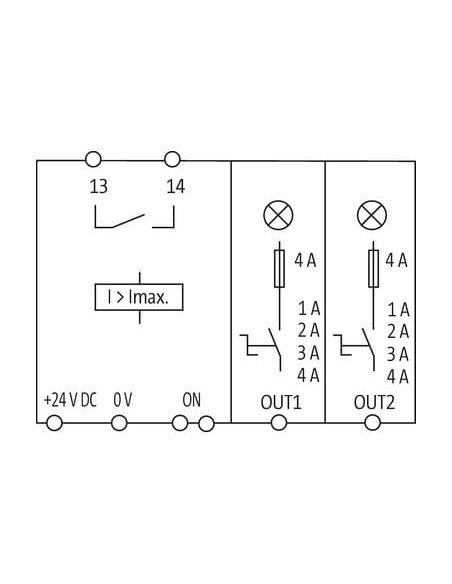

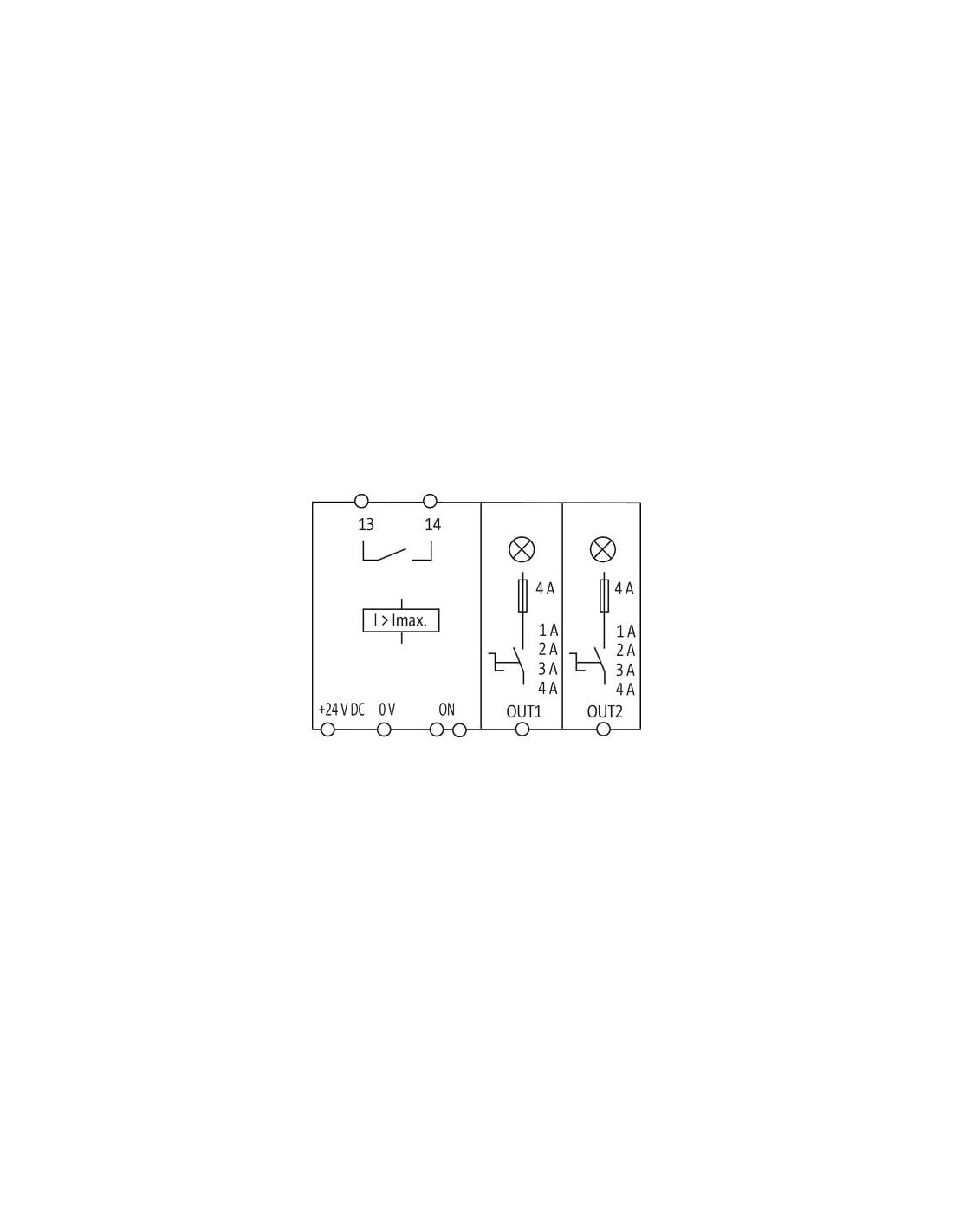

Przezroczysta osłona kanałów pozwala na łatwe odczytanie statusu pracy. Moduł posiada także zintegrowane styki sygnalizacyjne (13/14) umożliwiające podłączenie do systemów monitorujących stan zasilania.
Typowe zastosowanie oraz możliwości wykorzystania MICO 2.4
- Ochrona układów sterowania PLC, paneli operatorskich, czujników oraz siłowników
- Bezpieczne rozdzielanie obwodów o różnym obciążeniu w ramach jednej instalacji
- Natychmiastowe wyłączenie obwodu w przypadku zwarcia lub przeciążenia
- Współpraca z systemami automatycznego powiadamiania o błędach
- Wydłużenie czasu bezawaryjnej pracy maszyn i zminimalizowanie ryzyka uszkodzenia kosztownego sprzętu
MICO 2.4 – rozwiązanie dla zaawansowanej automatyki
Moduł MICO 2.4 z kodem 9000-41042-0100400 to doskonały wybór w sytuacjach, gdzie wymagana jest pewność zasilania, szybka detekcja błędów oraz łatwa integracja z istniejącymi instalacjami automatyki. Niewielkie rozmiary, elastyczne ustawienie progów prądowych oraz zgodność z międzynarodowymi normami bezpieczeństwa czynią ten moduł idealnym rozwiązaniem zarówno dla producentów maszyn, jak i integratorów systemów.
