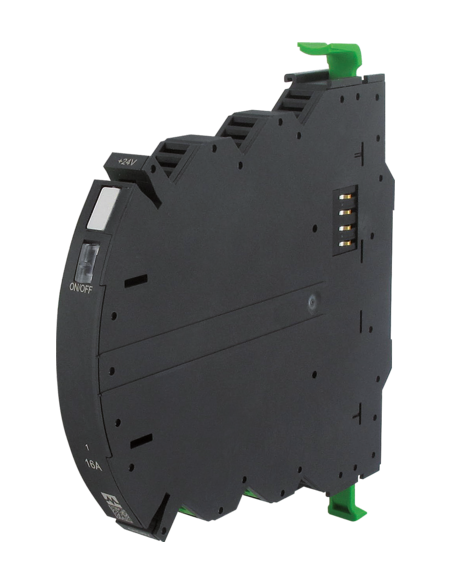

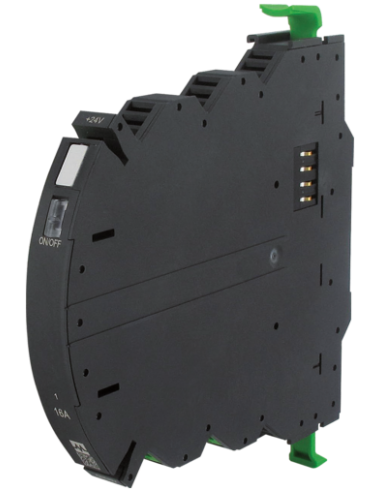

Mico Pro® fix 1.16
1 kanał
Ustawienie prądu 16 A

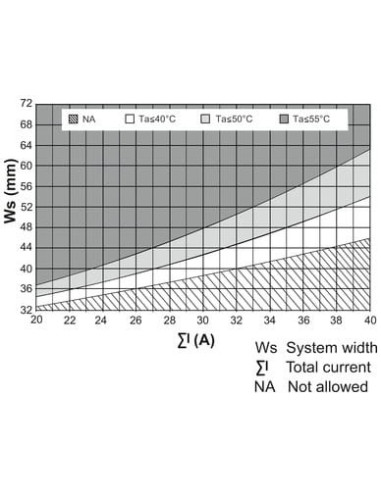

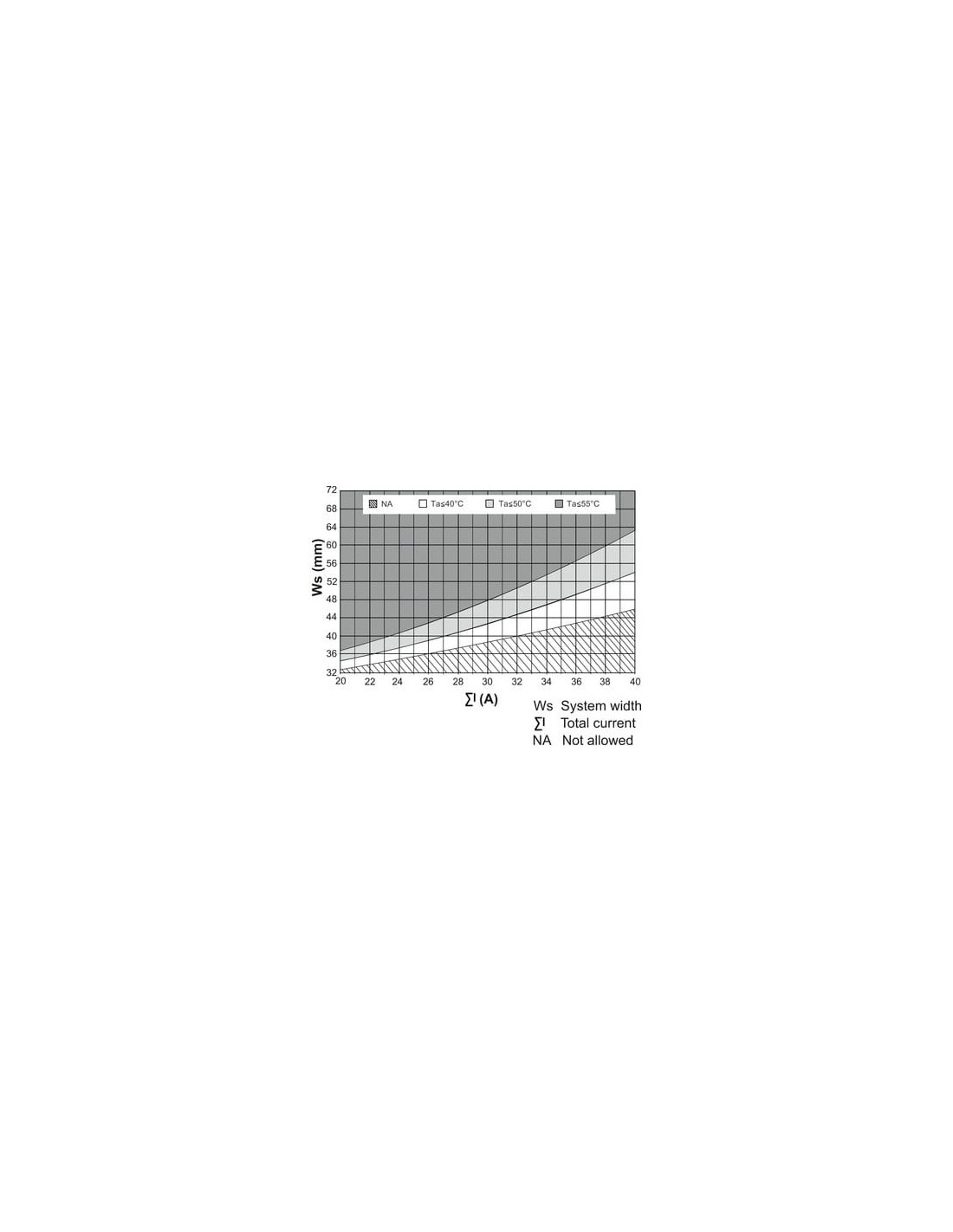

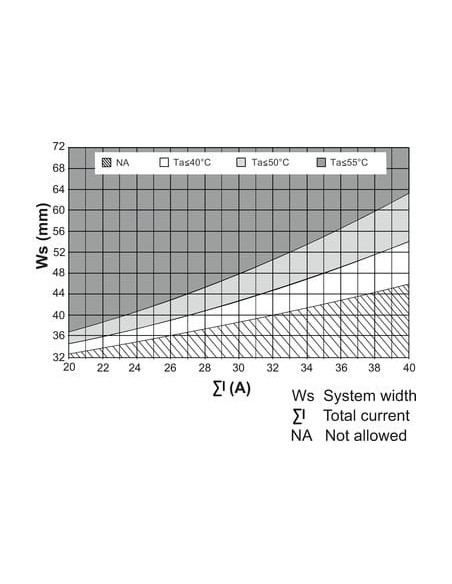

UWAGA: Dopuszczalne warianty montażu
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 16 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 12 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |
Moduł elektroniczny Mico Pro® 16A – niezawodna ochrona i monitorowanie obwodów
Moduł Mico Pro® 1 kanał 9000-41011-1600000 to innowacyjne rozwiązanie przeznaczone do profesjonalnego nadzoru oraz zabezpieczania obwodów elektrycznych w instalacjach przemysłowych. Dzięki kompaktowej budowie oraz dużej przepustowości prądowej doskonale sprawdza się w wymagających aplikacjach rozdzielni sterowniczych oraz szafach automatyki.
Zastosowania modułu Mico Pro® 16A – bezpieczeństwo i wydajność w przemyśle
Mico Pro® 1 kanał znajduje zastosowanie w monitorowaniu i selektywnej ochronie obwodów 24 V DC w instalacjach takich jak:
- Systemy automatyki przemysłowej
- Rozdzielnie i szafy sterownicze
- Maszyny produkcyjne
- Linie technologiczne i transportowe
- Systemy bezpieczeństwa i sterowania
Moduł umożliwia szybkie wykrywanie przeciążeń oraz zwarć, minimalizując ryzyko awarii i kosztownych przestojów produkcyjnych.
Kluczowe zalety modułu zabezpieczającego Mico Pro® 16A
- Kompaktowe wymiary (szerokość zaledwie 12 mm) pozwalają na efektywne wykorzystanie przestrzeni w szafie sterowniczej.
- Wysoka wydajność prądowa aż do 16 A na kanał – jedna z najwyższych wartości w tej klasie modułów.
- Uniwersalność napięciowa: obsługa napięć wejściowych 9-30 V DC (typowo 12 V i 24 V DC).
- Łatwa rozbudowa systemu – urządzenie dedykowane do montażu na szynie DIN TH35 (EN 60715).
- Niezawodna sygnalizacja stanu i możliwości sterowania przez moduł zasilania.
- Szeroki zakres temperatur pracy: od -25°C do +55°C, co umożliwia montaż w trudnych warunkach przemysłowych.
- Wysoki stopień niezawodności i bezpieczeństwa, potwierdzony certyfikatami oraz zgodnością ze standardami przemysłowymi.
Budowa i montaż – elastyczność konfiguracji systemu Mico Pro®
Moduł Mico Pro® umożliwia szybki montaż dzięki zatrzaskowemu systemowi na szynie DIN. Zarówno stałe, jak i ruchome przyłącza przewodów mieszczą się w szerokim zakresie przekrojów (od 0,2 do 4 mm²), co ułatwia integrację z różnymi instalacjami.
Typ połączeń obejmuje układ mostkowy oraz zaciski sprężynowe FK, które gwarantują trwałe i pewne podłączenie przewodów zasilających i sygnałowych.
Bezpieczeństwo pracy – ochrona obwodów i szybka diagnostyka
Uniwersalny stopień ochrony IP20 zapewnia skuteczne zabezpieczenie przed pyłem oraz dotykiem, a precyzyjna tolerancja prądu wyzwalającego umożliwia selektywne odłączenie tylko tego kanału, gdzie faktycznie wystąpiło przeciążenie lub zwarcie.
Mico Pro® 1 kanał 16A oferuje również sygnalizację ON/OFF oraz wyjścia alarmowe, co znacznie ułatwia integrację z systemami monitorowania oraz zarządzania infrastrukturą przemysłową.
Mico Pro® – gwarancja efektywnej ochrony instalacji przemysłowych
Profesjonalny moduł zabezpieczający i monitorujący Mico Pro® 1 kanał 16A to inwestycja w niezawodność, bezpieczeństwo oraz efektywną pracę każdej nowoczesnej instalacji automatyki. Możliwość konfiguracji własnego systemu online dodatkowo podnosi funkcjonalność produktu i ułatwia jego wdrożenie w najbardziej wymagających aplikacjach przemysłowych.
